Digi XBee XR900

MODEL: 900MHz 무선 모듈
브랜드: DIGI

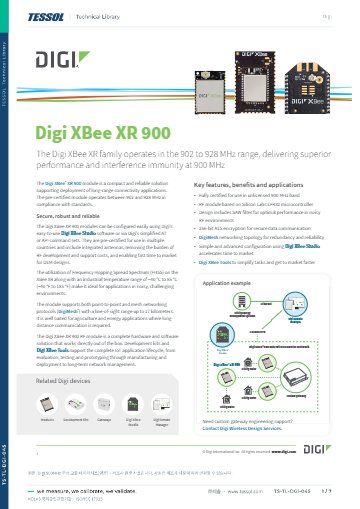

제품 자료: 데이터시트(영문)

제품문의 구매하기

시골 직선 시야 17 km까지
무선으로 잇는 900 MHz 모듈

Digi XBee XR 900 RF 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee XR 900은 902~928 MHz 대역에서 점대점과 DigiMesh 메시 통신을 지원하는 900 MHz RF 모듈(서브 기가헤르츠 무선 모듈)입니다. 시골 직선 시야 기준 최대 17 km까지 도달하므로, 전선을 깔기 어려운 부지의 센서와 장비를 무선으로 연결합니다.

노이즈가 많은 RF 환경에 대응하는 SAW 필터와 256비트 AES 암호화를 갖추고 -40~85 °C의 산업용 온도 범위에서 동작합니다. 슬립 전류가 1.2 µA로 낮아 배터리 운용에 적합합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

최대 17 km

시골 직선 시야 도달 거리

256-bit AES

무선 데이터 암호화

-40 ~ 85 °C

산업용 동작 온도 범위

1.2 µA

슬립 모드 전류

특징

장거리 메시를 위한
주요 구성

핵심 특징	현장에서 달라지는 점
DigiMesh 네트워크	점대점과 DigiMesh 메시를 모두 지원하므로 노드 하나가 끊겨도 우회 경로로 데이터가 이어집니다.
장거리 도달	시골 직선 시야 최대 17 km, 도심 최대 3 km의 도달 거리로 중계기 수를 줄입니다.
SAW 필터	노이즈가 심한 RF 환경에서도 수신 성능을 유지하므로 산업 현장의 간섭에 여유가 생깁니다.
FHSS 기술	주파수 도약 확산 대역 기술로 간섭이 한 채널에 집중되는 상황을 피합니다.
256비트 AES	무선 구간의 데이터를 256비트 AES로 암호화하여 송신 내용의 노출을 막습니다.
통합 안테나 옵션	형태에 따라 안테나 통합 모델을 선택해 OEM 설계에서 공간과 배선을 줄입니다.

링크 설계

도달 거리와
링크 예산 검토

도달 거리는 환경에 따라 크게 달라집니다. 시골 직선 시야에서는 최대 17 km, 도심에서는 최대 3 km, 실내에서는 최대 140 m가 기준이며, 데이터 속도를 낮출수록 수신 감도가 좋아집니다. 저속 10 kbps에서 -113 dBm, 중속 110 kbps에서 -108 dBm, 고속 250 kbps에서 -104 dBm입니다.

송신 출력은 최대 19 dBm ERP입니다. 먼 거리 링크는 저속으로, 센서 데이터 양이 많은 근거리 링크는 고속으로 나누어 설계하세요.

형태별 안테나 선택

MMT는 U.FL 커넥터와 RF 패드, SMT는 U.FL과 RF 패드, 칩 안테나, TH는 SMA와 U.FL 커넥터 중에서 선택합니다. 케이스 밖으로 안테나를 꺼내야 하는 장비는 TH의 SMA를, 보드에 직접 실장하는 소형 장비는 MMT나 SMT를 우선 검토합니다.

전원·인터페이스

전원 설계와
데이터 인터페이스

공급 전압은 2.1~3.6 VDC(일반 3.3 VDC)이고 송신 전류 110 mA, 수신 전류 28 mA, 슬립 전류 1.2 µA입니다. 배터리 운용 장비는 송신 구간의 전류 피크를 감당하는 전원부를 먼저 확인하세요.

UART는 최대 921.6 kbps, SPI는 최대 5 Mbps로 호스트와 연결하며, 디지털 I/O 15개와 10비트 ADC 4채널로 센서 신호를 직접 입력받습니다.

사용 방법

Digi XBee XR 900
개발 키트 연결과 AT 설정

Digi XBee XR 900은 XBIB-C 개발 보드에 꽂아 USB로 PC와 연결하고, AT 명령이나 API 프레임으로 설정합니다. 같은 네트워크의 모든 모듈은 ID를 같게, NI는 서로 다르게 정합니다.

소프트웨어·도구	하는 일
XBIB-C 개발 보드	모듈 장착, USB 전원과 PC 연결
Command mode (AT 명령)	ID·NI 등 설정 조회·변경, WR로 저장
API 모드	호스트에서 프레임 단위로 설정·송수신

처음 연결하는 순서

순서	할 일
1	보드에 전원이 없는 상태에서 XBee XR 모듈을 XBIB-C 보드에 꽂으세요.
2	안테나를 모듈의 U.FL 커넥터에 연결합니다. U.FL은 반복 탈착용이 아니므로 한 번에 바르게 끼우세요.
3	보드의 전류 측정 스위치를 비활성 위치로 두고 USB 케이블로 PC에 연결합니다.
4	시리얼 콘솔을 9600 b/s(BD 기본값 3)로 열고 +++로 명령 모드에 들어가세요.
5	모든 모듈의 ID를 같은 값으로, NI는 모듈마다 다른 이름으로 정하고 WR로 저장합니다.

XBee XR 900 명령 모드 예시

명령	하는 일
+++	앞뒤 1초 정지와 함께 입력하면 OK와 함께 명령 모드로 들어감(Enter 없음)
ATNIMy XBee,AC	NI를 My XBee로 정하고 AC로 바로 적용(끝에 캐리지 리턴)

설정을 저장하려면 WR 명령을 보내고, RE에 이어 WR을 보내면 공장 기본값으로 돌아갑니다.

XR 900은 101개 주파수 가운데 CM 명령으로 고른 50개 채널을 오가며 통신합니다. ID는 네트워크의 모든 모듈에서 같아야 어느 네트워크에 참여할지가 정해집니다.

사양

900 MHz 모듈의
형태별 사양

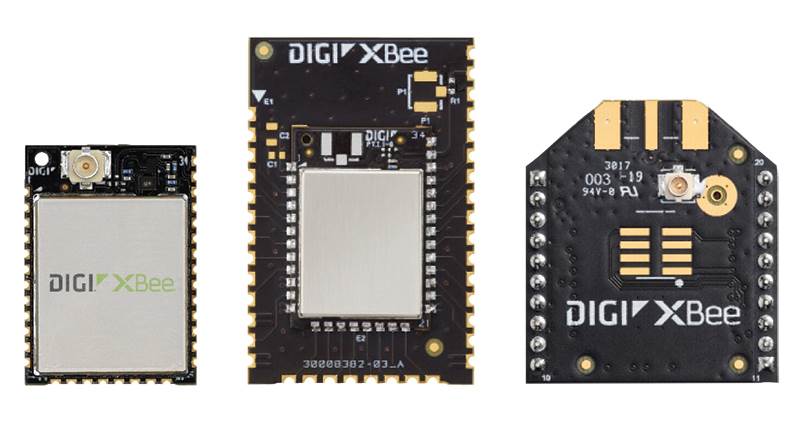

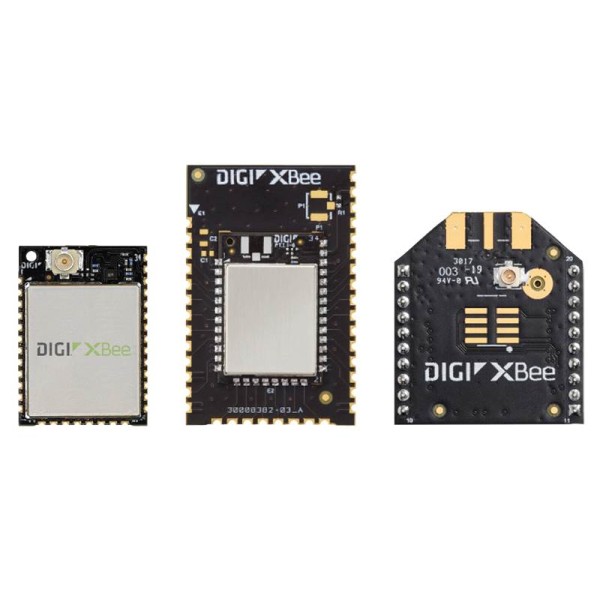

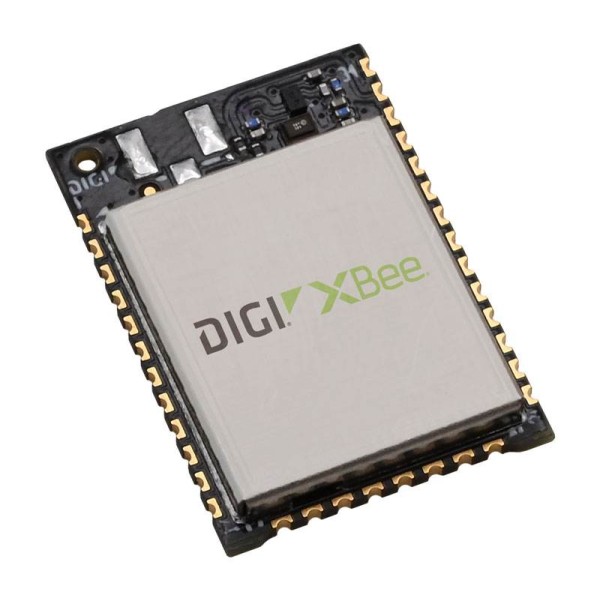

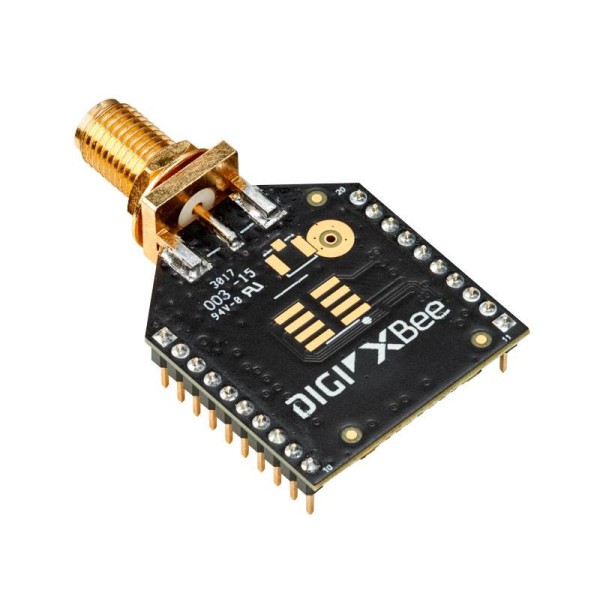

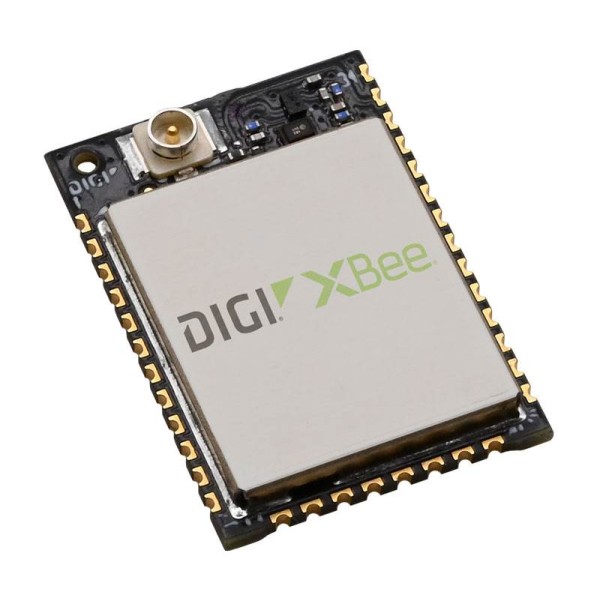

항목	MMT (마이크로)	SMT (표면 실장)	TH (스루홀)

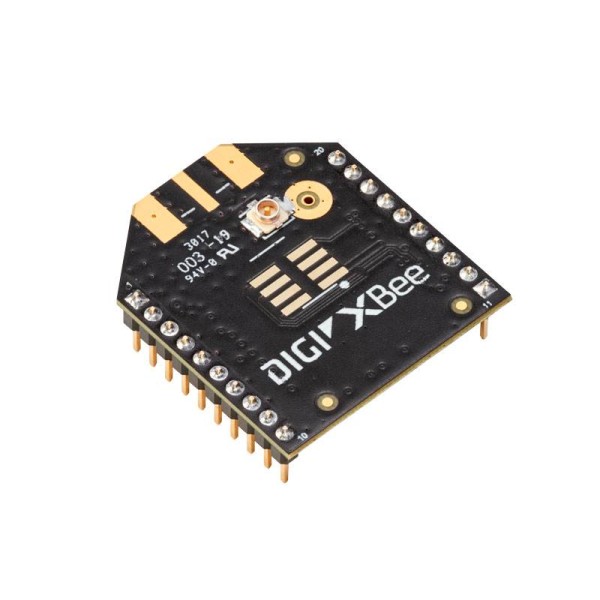

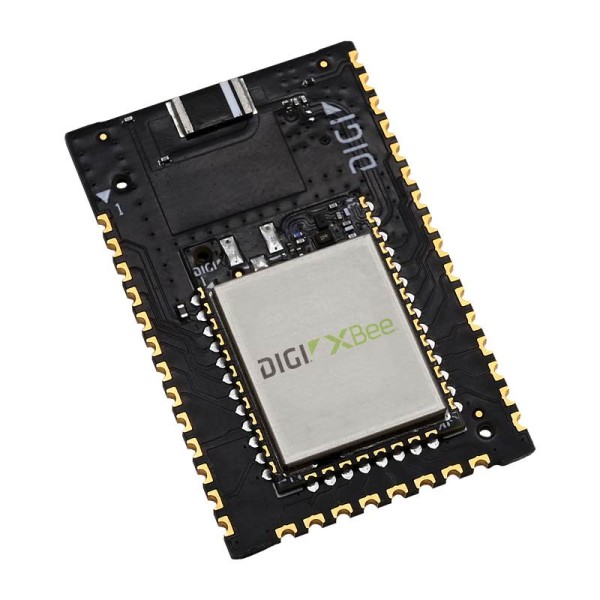

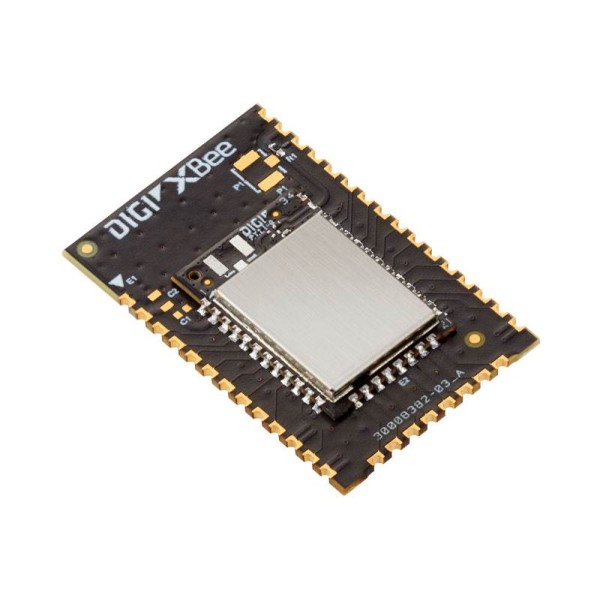

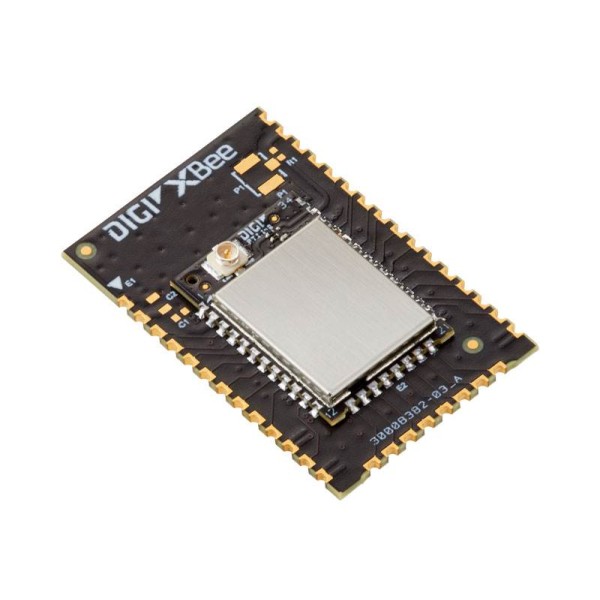

안테나	U.FL, RF 패드	U.FL, RF 패드, 칩 안테나	SMA, U.FL
무게	1.2 g	3.0 g	3.1 g
크기	13 × 19 × 2 mm	2.199 × 3.4 × 0.305 cm	2.438 × 2.761 cm

시리즈 공통 사양

항목	사양
주파수	902~928 MHz (호주·뉴질랜드: 915~928 MHz)
프로세서	Silicon Labs EFR32FG13P231F512 (40 MHz)
필터	SAW 필터
통신 방식	점대점 · 점대다점 · DigiMesh · SX 프로토콜 호환
직선 시야 거리	시골 최대 17 km (10.5 mi) · 도심 최대 3 km (1.8 mi)
실내 거리	최대 140 m (460 ft)
RF 데이터 속도	저속 10 kbps / 중속 110 kbps / 고속 250 kbps
UART 데이터 속도	최대 921.6 kbps
SPI 데이터 속도	최대 5 Mbps
송신 출력	최대 19 dBm ERP (뉴질랜드: 최대 13 dBm)
수신 감도	저속 -113 dBm / 중속 -108 dBm / 고속 -104 dBm
수신 RF 선택도	900 MHz 미만, 930 MHz 초과 대역 70 dB 초과
디지털 I/O	15개
아날로그 입력	10비트 ADC 4채널
채널 수	저·중속 101개 / 고속 50개 (호주: 저·중속 49개 / 고속 24개, 뉴질랜드: 저·중속 41개 / 고속 11개)
보안	256-bit AES 암호화
동작 온도	-40 ~ 85 °C
공급 전압	2.1 ~ 3.6 VDC (일반 3.3 VDC)
송신 전류	110 mA
수신 전류	28 mA
슬립 전류	1.2 µA
설정	Digi XBee Studio, AT / API 명령
개발 키트	XK-9XR-DMM-0, XBee Hive 개발 키트 XH-900-TW1-101
인증	FCC (미국), ISED (캐나다), RoHS, 호주 · 뉴질랜드

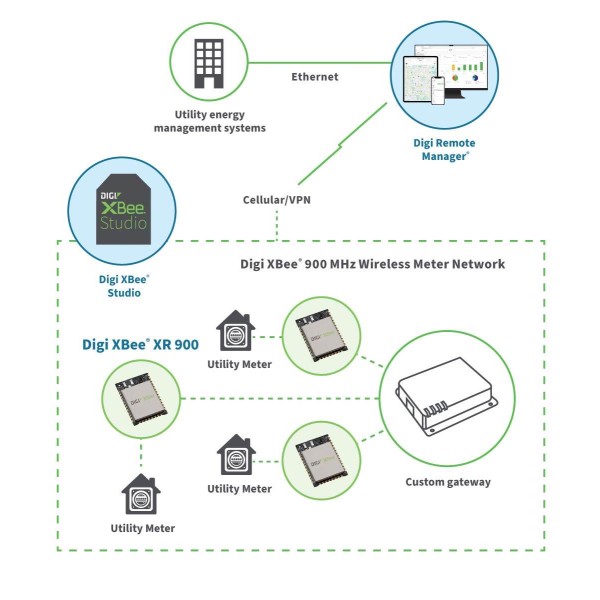

활용 분야

장거리 무선 링크가
필요한 현장

농업 — 넓은 농지의 센서와 관개 장비를 메시로 연결해 데이터를 수집합니다.
에너지 설비 — 떨어진 곳의 계측값을 중계기 없이 먼 지점으로 전달합니다.
대규모 부지 — 넓게 흩어진 장비를 DigiMesh로 연결해 경로를 이중화합니다.
산업 현장 — 노이즈가 많은 환경에서 SAW 필터를 갖춘 무선 링크를 구성합니다.
OEM 장비 — 모듈을 내장해 제품에 장거리 무선 기능을 추가합니다.

선택 가이드

설계 조건별
권장 형태

이럴 때	권장 모델	선택 이유
장치 안에 작게 넣을 때	MMT	13 × 19 × 2 mm에 1.2 g으로 가장 작고 가볍습니다.
표면 실장 공정으로 양산할 때	SMT	칩 안테나 옵션으로 별도 안테나 없이 구성할 수 있습니다.
케이스 밖으로 안테나를 빼야 할 때	TH	SMA 커넥터로 외부 안테나를 연결합니다.
평가 보드로 먼저 시험할 때	개발 키트 XK-9XR-DMM-0	평가부터 배포까지 같은 도구 흐름을 사용합니다.
근거리 블루투스 연결이 필요할 때	XBee 3 BLU 개발 키트	2.4 GHz 블루투스 저에너지로 단거리 연결을 시험합니다.

구성·옵션

개발 키트와
설정 도구

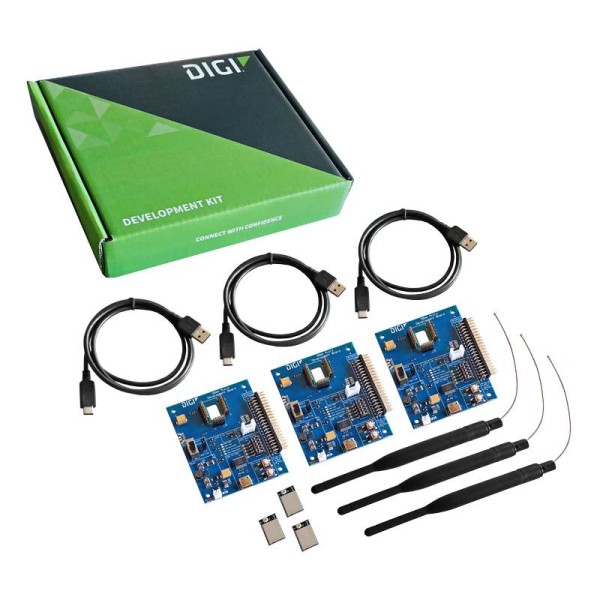

개발 키트 — XK-9XR-DMM-0, XBee Hive 개발 키트 XH-900-TW1-101.
설정 도구 — Digi XBee Studio, AT / API 명령.
형태와 안테나 — MMT (U.FL, RF 패드), SMT (U.FL, RF 패드, 칩 안테나), TH (SMA, U.FL).

XBee XR 900과 함께 보는
설정 도구와 키트

XBee XR 900은 어떤 통신 방식을 지원합니까?
점대점과 점대다점, DigiMesh 메시를 지원하며 SX 프로토콜과도 호환됩니다. 메시 구성에서는 노드 한 개가 끊겨도 다른 경로로 데이터가 이어집니다.
XBee XR 900의 도달 거리는 환경별로 어느 정도입니까?
직선 시야 기준 시골 최대 17 km, 도심 최대 3 km, 실내 최대 140 m입니다. 건물과 지형, 안테나 높이에 따라 실제 거리는 달라지므로 현장 시험을 권합니다.
XBee XR 900 모듈은 어떻게 설정합니까?
Digi XBee Studio 또는 AT·API 명령으로 설정합니다. 처음 평가할 때는 개발 키트에 모듈을 장착하고 Studio에서 값을 확인하면 편리합니다.
XBee XR 900은 MMT, SMT, TH 중 어느 형태를 선택합니까?
제품 내부 공간이 좁으면 MMT, 표면 실장 양산이면 SMT, 외부 안테나가 필요하면 TH를 선택합니다. 형태별 안테나 옵션은 사양표에 정리했습니다.
