NCD ADBO는 Fusion 시리즈 컨트롤러용 ADC GPIO 브레이크아웃 보드(아날로그-디지털 변환기 입력 단자 보드)입니다. 각 ADC 입력을 나사 단자로 꺼내 센서 배선을 정리하고, 같은 핀을 디지털 입출력으로 전환해 사용합니다.

Fusion 컨트롤러는 소프트웨어 설정으로 ADC와 디지털 입출력을 전환하므로, 하나의 단자열에서 아날로그 센서 입력과 접점 입력을 모두 받습니다. 보드에 포함된 확장 케이블로 컨트롤러와 단자 보드를 바로 연결할 수 있습니다. 이 보드는 (주)테솔이 국내에 공식 공급합니다.

나사 단자

ADC 입력마다 배선 단자 제공

GPIO 겸용

소프트웨어로 ADC와 디지털 전환

152 mm

확장 케이블 포함

Fusion 전용

Fusion 시리즈 컨트롤러용

특징

단자 보드 한 장으로
아날로그·디지털 배선

핵심 특징현장에서 달라지는 점
ADC 입력 나사 단자각 ADC 입력이 나사 단자로 나와 센서 전선을 납땜 없이 고정하므로 배선과 교체 시간이 줄어듭니다.
GPIO 겸용컨트롤러가 ADC와 디지털 입출력을 소프트웨어로 전환하므로 같은 단자를 접점 신호용으로 재배정할 수 있습니다.
확장 케이블 포함확장 케이블이 구성에 들어 있어 별도 케이블 구매 없이 컨트롤러와 연결합니다.
Fusion 시리즈 전용Fusion 시리즈 컨트롤러에 맞춘 구조로, 다른 컨트롤러와는 호환되지 않습니다.
배선도 제공배선도에서 컨트롤러 핀과 단자의 대응 위치를 확인한 뒤 연결합니다.

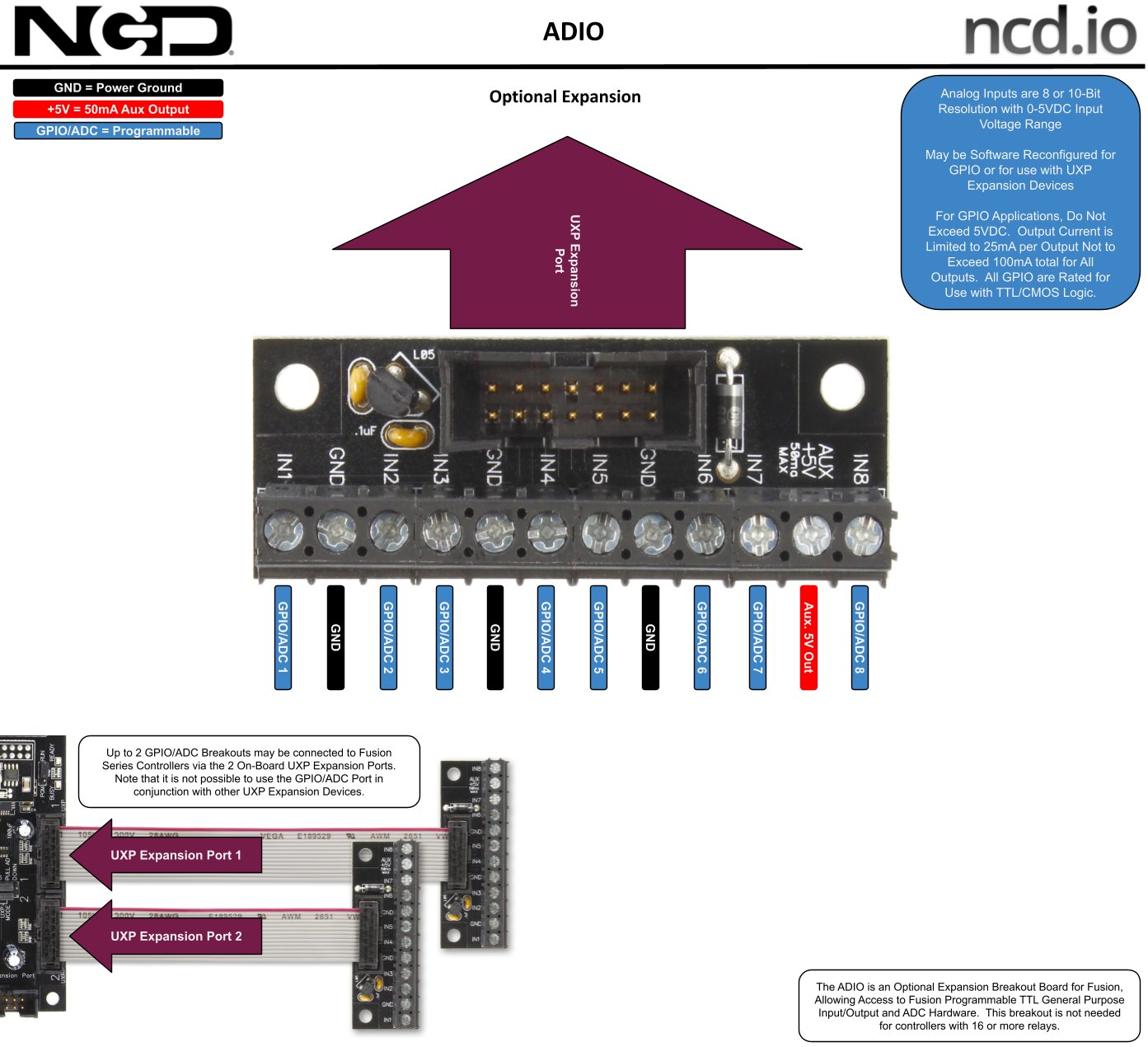

NCD ADBO - ADC GPIO 브레이크아웃 보드의 단자 위치 설명도
ADC GPIO 브레이크아웃 보드의 단자 위치 설명도

배선 실무

아날로그 센서와
접점 신호 배선

아날로그 센서는 단자에 전선을 고정하고 컨트롤러 쪽 핀을 ADC로 지정해 읽습니다. 접점이나 스위치 신호가 필요한 핀은 같은 단자 보드에서 디지털 입출력으로 지정합니다.

입력 핀마다 용도를 먼저 정해 배선표에 기록하면 제어반 안의 배선이 한곳에 모여 점검 시간이 짧아집니다. 사용하는 핀의 전기적 한계는 Fusion 컨트롤러 사양을 기준으로 확인합니다.

사양

ADBO 사양

항목사양
연결 방식나사 단자
호환 컨트롤러Fusion 시리즈
기능ADC 입력 · 디지털 입출력(GPIO) 전환
포함품확장 케이블 1개 (152 mm)
품번ADBO

활용 분야

제어반 입출력
배선 정리

  • 계측 배선 — 아날로그 센서 신호를 Fusion 컨트롤러에 입력합니다.
  • 제어 배선 — 접점 신호를 GPIO 방식으로 연결합니다.
  • 제어반 조립 — 현장 전선을 나사 단자로 정리합니다.
  • 시제품 제작 — 입출력 배선을 한곳에 모읍니다.

선택 가이드

ADC 단자 보드와
릴레이 보드 구분

이럴 때 (현장 조건)권장 제품선택 이유
Fusion의 ADC 입력을 나사 단자로 받을 때NCD ADBO각 ADC 입력을 나사 단자로 꺼내고 GPIO로도 전환합니다.
Fusion에 릴레이 출력을 늘릴 때NCD Fusion FXR릴레이 확장 보드로 출력 채널을 추가합니다.
센서 신호로 릴레이를 제어할 때NCD Reactor LRR센서 제어 릴레이 보드입니다.

구성·옵션

ADBO 구성품과 연결 대상

구분내용
구성품ADBO 보드 1개 · 확장 케이블 1개 (152 mm)
연결 대상Fusion 시리즈 컨트롤러
품번ADBO

제품 상세 이미지

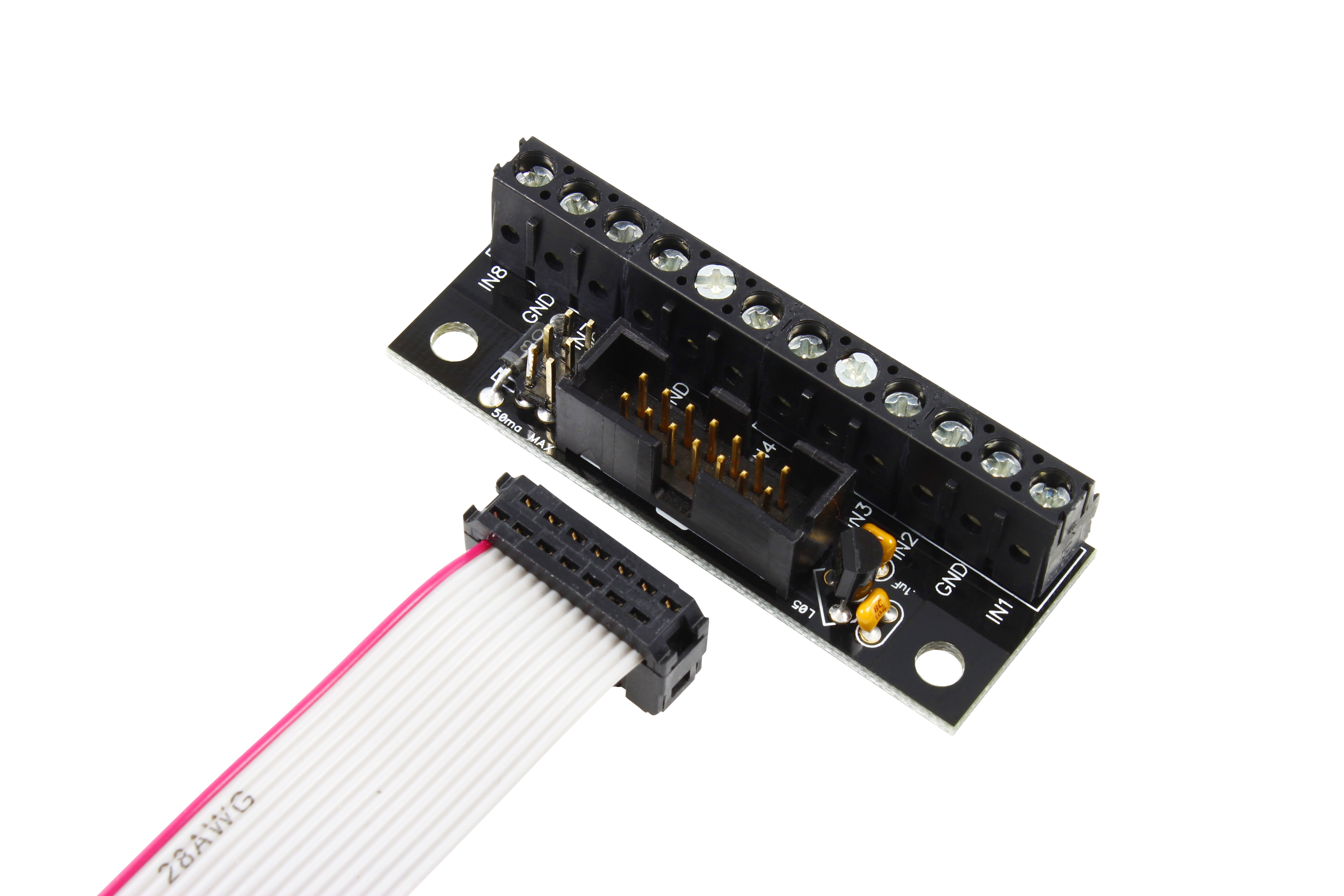

NCD ADBO 상세 이미지 1
