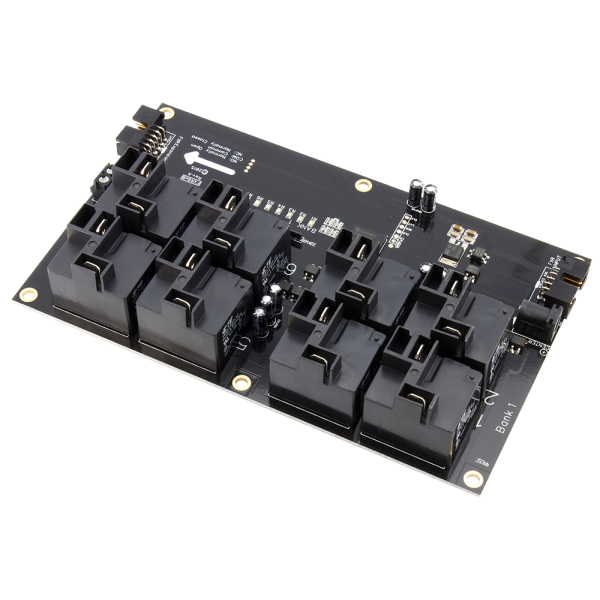

30 A 부하를 개폐하는 8채널 고전력 보드
NCD FXR8x0 고전력 릴레이 확장 보드 채널 수 : 8 릴레이 : 20 A SPDT 또는 30 A SPST 릴레이당 단자 : 접속점 3개
견적 받기NCD 한국 독점 공급 파트너

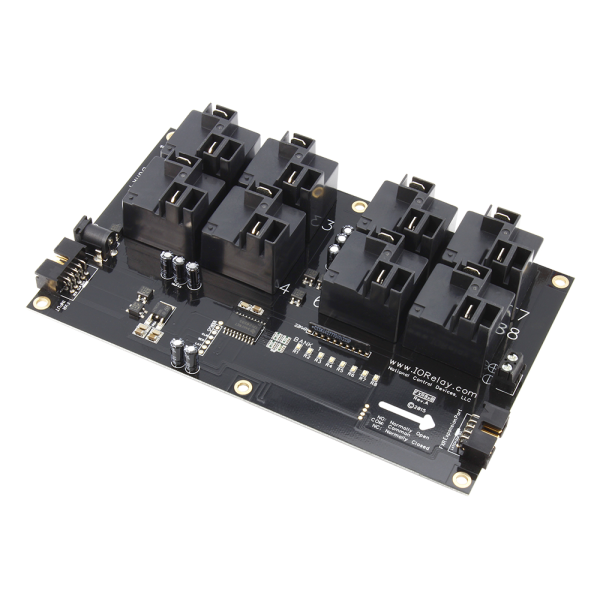

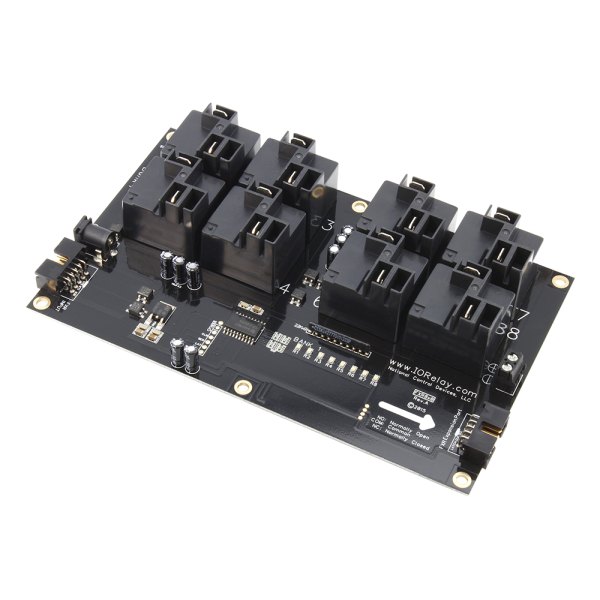

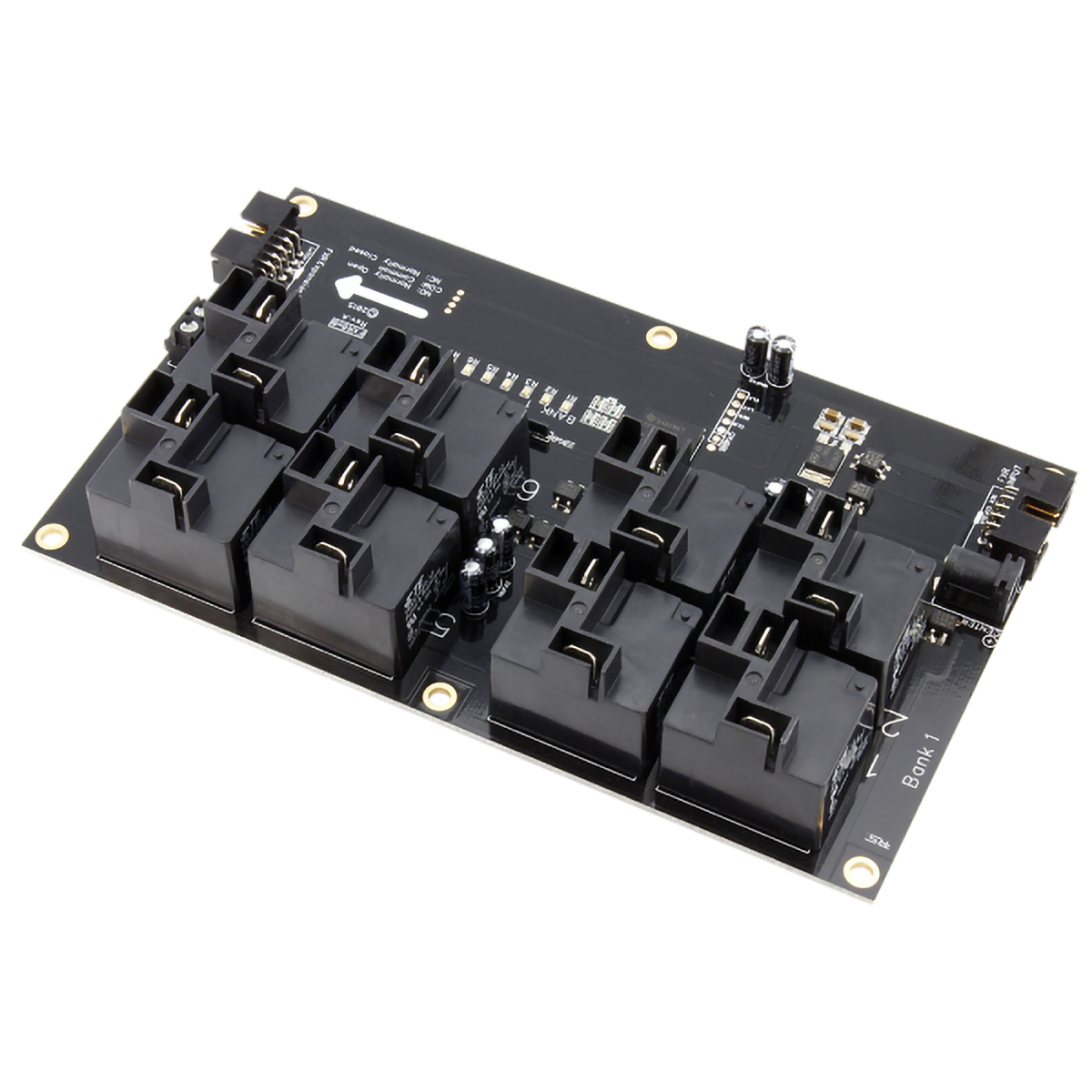

NCD FXR8x0은 20 A SPDT 또는 30 A SPST 고전력 릴레이 8개를 갖춘 릴레이 확장 보드(High-Power Relay Expansion Board)입니다. 큰 전류가 흐르는 부하를 Fusion 컨트롤러 한 대에서 채널별로 개폐할 때 고르는 모델입니다. (주)테솔이 국내에 공식 공급합니다.

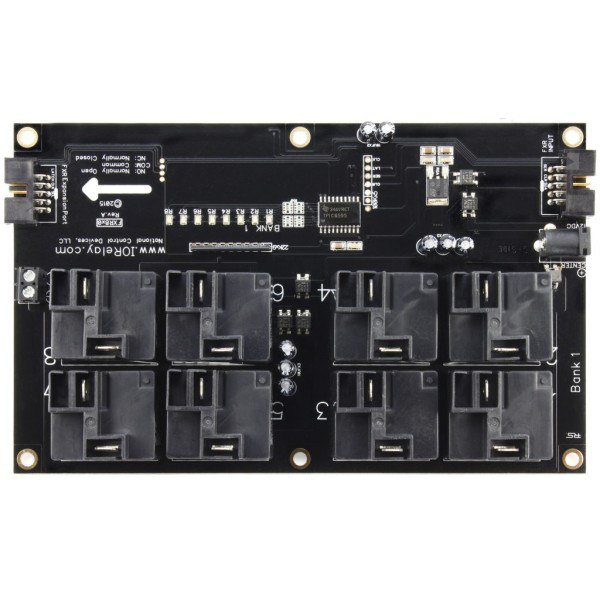

FXR 확장 포트에 연결하며 제어는 마스터 컨트롤러가 합니다. 릴레이마다 LED와 3점 접속 단자가 있습니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
릴레이 선택

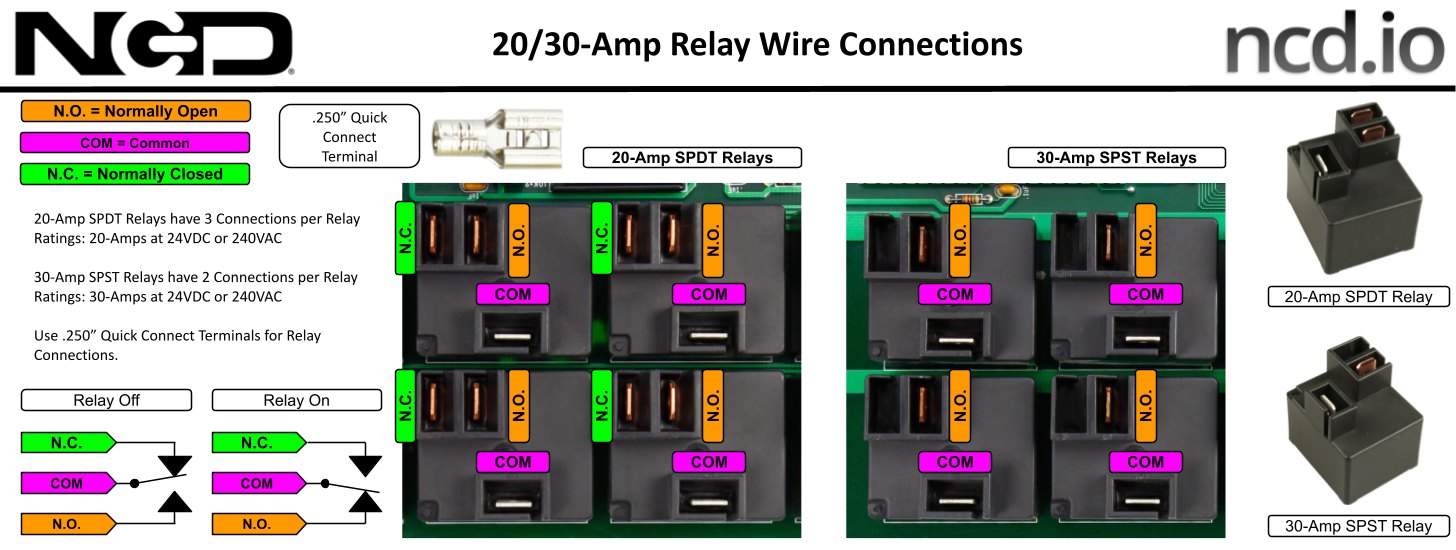

20 A SPDT와 30 A SPST 고르기
FXR8x0은 릴레이 타입을 주문 때 정합니다. 전환 접점(NO/NC)이 모두 필요하면 20 A SPDT를, 단순 개폐만 하는 큰 부하에는 30 A SPST를 선택하세요.
| 릴레이 옵션 | 정격 | 접점 |
|---|---|---|
| SPDT | 20 A | 전환 접점 |
| SPST | 30 A | 단순 개폐 |

FXR8x0 사양
FXR8x0 사양표
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 8 |
| 릴레이 | 20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대) |
| 릴레이당 단자 | 접속점 3개 |
| 상태 표시 | 릴레이마다 LED |
| 전원 입력 | 2.1 mm 배럴 잭 또는 나사 단자 (외부 12 VDC) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |

FXR8x0 설치

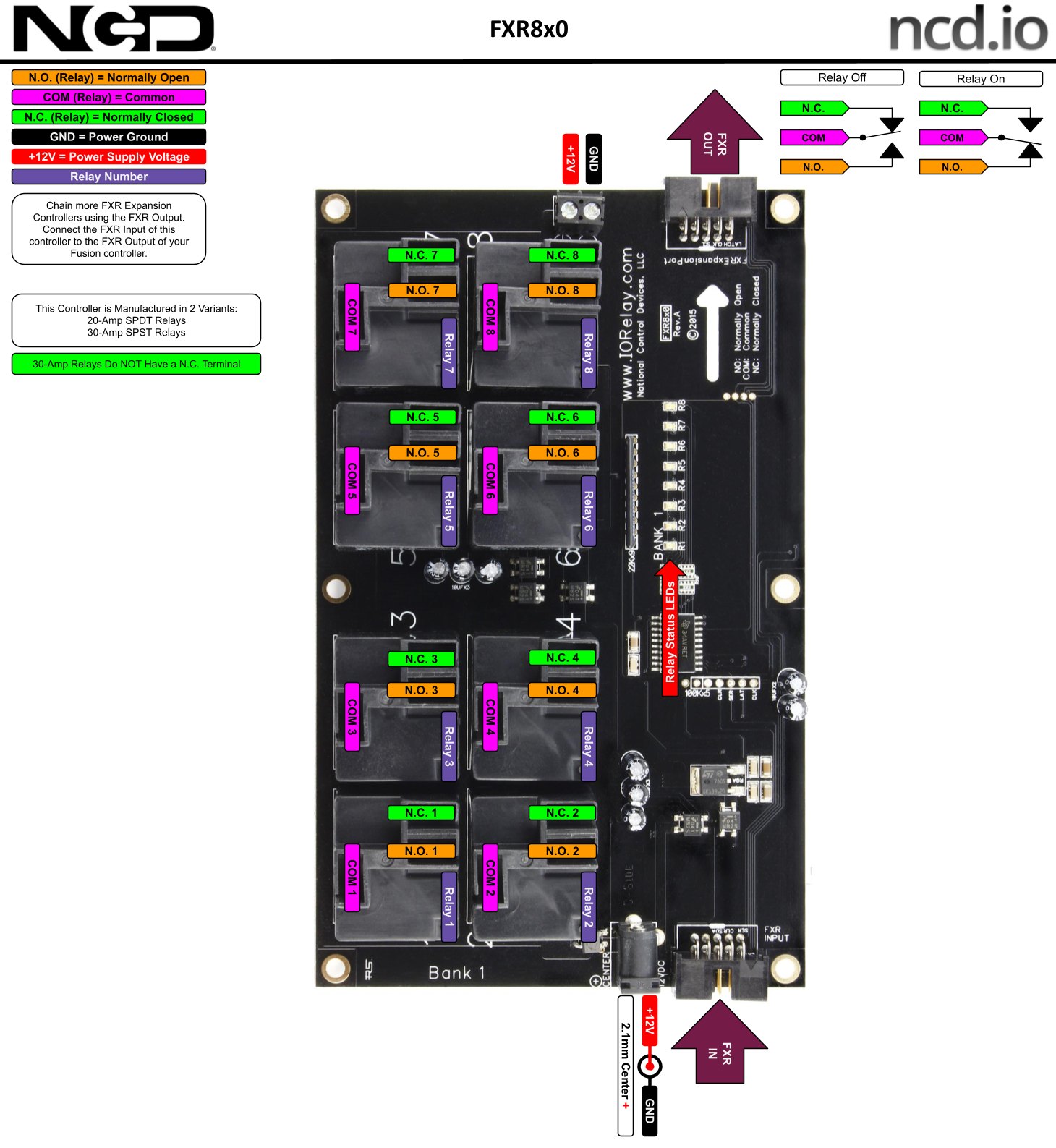

체인에 연결할 때의 전원과 배선
보드마다 외부 12 VDC가 필요하므로 컨트롤러 전원과 별도로 공급장치를 준비하세요. 고전력형도 FXR 입출력 커넥터로 일반 SPDT 보드와 한 체인에 섞을 수 있고, 6인치 FXR 케이블이 포함됩니다.


제품 상세 이미지



같은 계열
FXR8x0과 비교하는 일반 릴레이 보드
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
관련 제품
FXR8x0과 이어 쓰는 컨트롤러·케이스
FXR8x0은 어떤 릴레이를 선택할 수 있습니까?
20 A SPDT 또는 30 A SPST 중 선택합니다. 최대 240 VAC(절대 최대) 범위입니다.
FXR8x0을 FXR8x와 같은 체인에 연결할 수 있습니까?
네, 가능합니다. 릴레이 종류가 달라도 한 체인에 섞어 구성할 수 있습니다.
FXR8x0은 Fusion 컨트롤러 없이 동작합니까?
아닙니다. 연산 장치가 없어 마스터 Fusion 컨트롤러가 반드시 필요합니다.
FXR8x0 보드에 전원을 따로 넣어야 합니까?
네, 외부 12 VDC를 배럴 잭이나 나사 단자로 연결하세요.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
FXR8x0은 어떤 릴레이를 선택할 수 있습니까?
20 A SPDT 또는 30 A SPST 중 선택합니다. 최대 240 VAC(절대 최대) 범위입니다.
-
FXR8x0을 FXR8x와 같은 체인에 연결할 수 있습니까?
네, 가능합니다. 릴레이 종류가 달라도 한 체인에 섞어 구성할 수 있습니다.
-
FXR8x0은 Fusion 컨트롤러 없이 동작합니까?
아닙니다. 연산 장치가 없어 마스터 Fusion 컨트롤러가 반드시 필요합니다.
-
FXR8x0 보드에 전원을 따로 넣어야 합니까?
네, 외부 12 VDC를 배럴 잭이나 나사 단자로 연결하세요.
