56채널 SPDT를 두 장으로 쌓은 구성
NCD FXR245_FXR32xL2 릴레이 확장 보드 채널 수 : 56 (32채널 + 24채널 스택) 릴레이당 접속점 : 3 상태 LED : 56개
견적 받기NCD 한국 독점 공급 파트너

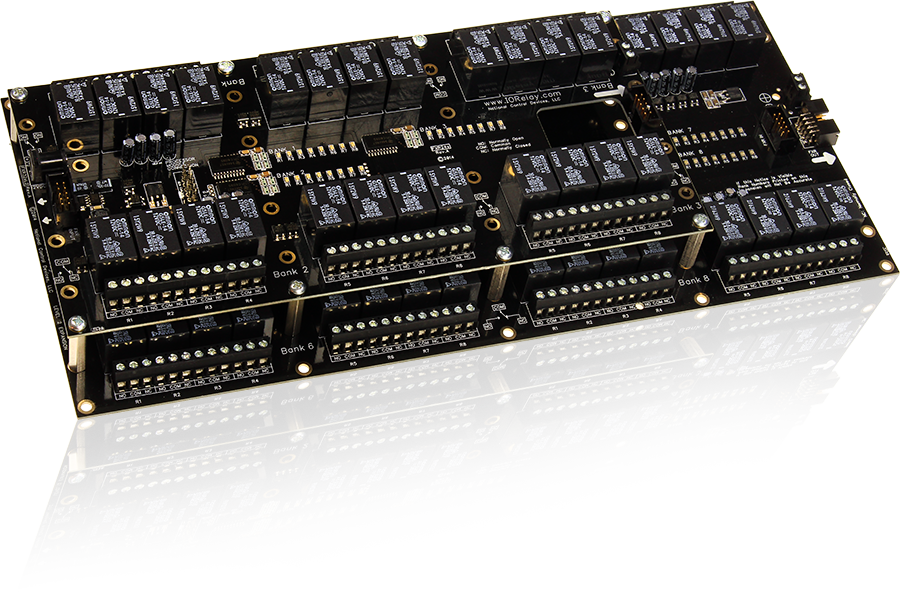

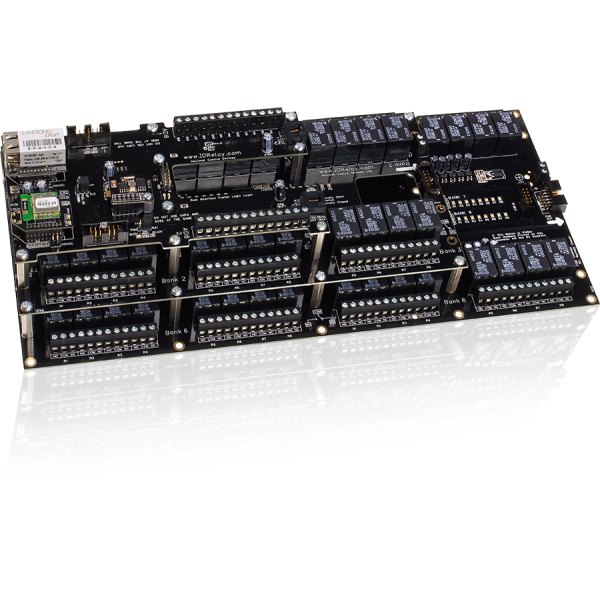

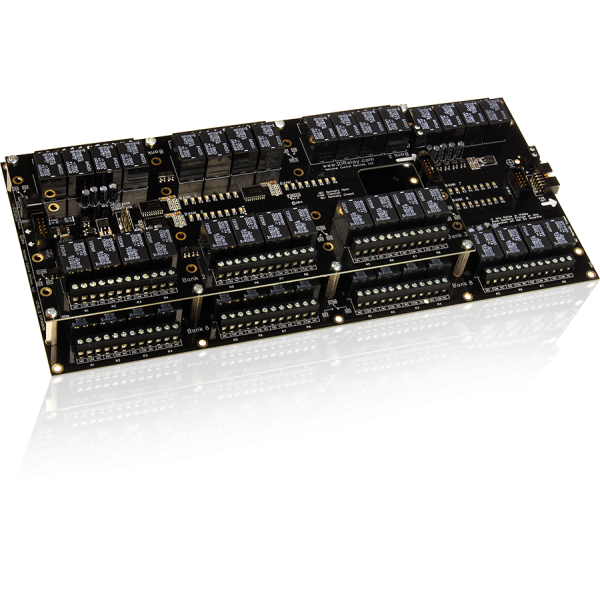

NCD FXR245_FXR32xL2는 SPDT 릴레이 56개를 갖춘 스택형 릴레이 확장 보드(Stacked Relay Expansion Board)입니다. 32채널 보드와 24채널 보드를 겹쳐 올렸고, 상태 LED도 56개가 달려 있어 채널이 많아도 동작 확인이 쉽습니다. (주)테솔이 국내에 공식 공급합니다.
릴레이 정격이 5 A SPDT로 정해진 품번이며, 착탈식 커넥터 없이 표준 단자로 구성됩니다. 연결은 Fusion 컨트롤러의 FXR 확장 포트로 합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
튜토리얼과 동영상
전원 입력
56채널 스택의 12 VDC 공급
스택형도 12 VDC를 2.1 mm 배럴 잭 또는 나사 단자로 받습니다. 동작하는 릴레이 수에 따라 필요한 전류가 달라지므로, 한 번에 켤 릴레이 수를 알려 주시면 전원 용량을 함께 검토합니다.

FXR245_FXR32xL2 사양
FXR245_FXR32xL2 보드 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 56 (32채널 + 24채널 스택) |
| 릴레이 | SPDT, 5 A, 최대 240 VAC(절대 최대) |
| 릴레이당 접속점 | 3 |
| 상태 LED | 56개 |
| 보드 간격 | 금속 스탠드오프 |
| 전원 | 외부 12 VDC (배럴 또는 나사 단자) |
| 연결 | Fusion FXR 확장 포트 |
| 커넥터 | 표준 커넥터 (착탈식 커넥터형은 FXR245_FXR32xL2_PLUGGABLE) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 체인 전체 최대 릴레이 | 256개 |
활용 분야
56채널이 필요한 설비
- 공장 제어반 — 장치가 많은 제어반의 접점을 늘립니다.
- 빌딩 설비 — 조명과 환기 구역을 나눠 켜고 끕니다.
같은 계열
FXR245_FXR32xL2 규모를 정할 때 보는 모델
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
관련 제품
FXR245_FXR32xL2 컨트롤러 선택
FXR245_FXR32xL2는 몇 채널입니까?
SPDT 릴레이 56채널이며 32채널과 24채널 보드가 겹쳐진 구조입니다.
FXR245_FXR32xL2의 릴레이 정격은 얼마입니까?
5 A SPDT입니다. 10 A가 필요하면 56채널 보드의 10 A 구성(FXR2410_FXR32xL2)을 주문하세요.
FXR245_FXR32xL2도 FXR 체인에 이을 수 있습니까?
네. 체인 전체 최대 256개 안에서 다른 FXR 보드와 연결합니다.
FXR245_FXR32xL2는 어떤 컨트롤러가 필요합니까?
Fusion 컨트롤러가 필요하며, FXR 확장 포트로 연결합니다.
FAQ 자주묻는 질문
-
FXR245_FXR32xL2는 몇 채널입니까?
SPDT 릴레이 56채널이며 32채널과 24채널 보드가 겹쳐진 구조입니다.
-
FXR245_FXR32xL2의 릴레이 정격은 얼마입니까?
5 A SPDT입니다. 10 A가 필요하면 56채널 보드의 10 A 구성(FXR2410_FXR32xL2)을 주문하세요.
-
FXR245_FXR32xL2도 FXR 체인에 이을 수 있습니까?
네. 체인 전체 최대 256개 안에서 다른 FXR 보드와 연결합니다.
-
FXR245_FXR32xL2는 어떤 컨트롤러가 필요합니까?
Fusion 컨트롤러가 필요하며, FXR 확장 포트로 연결합니다.
