24채널 SPDT로 접점 부족을 해소
NCD FXR24x 릴레이 확장 보드 채널 수 : 24 릴레이당 단자 : 접속점 3개 전원 입력 : 외부 12 VDC (배럴 잭 또는 나사 단자)
견적 받기NCD 한국 독점 공급 파트너

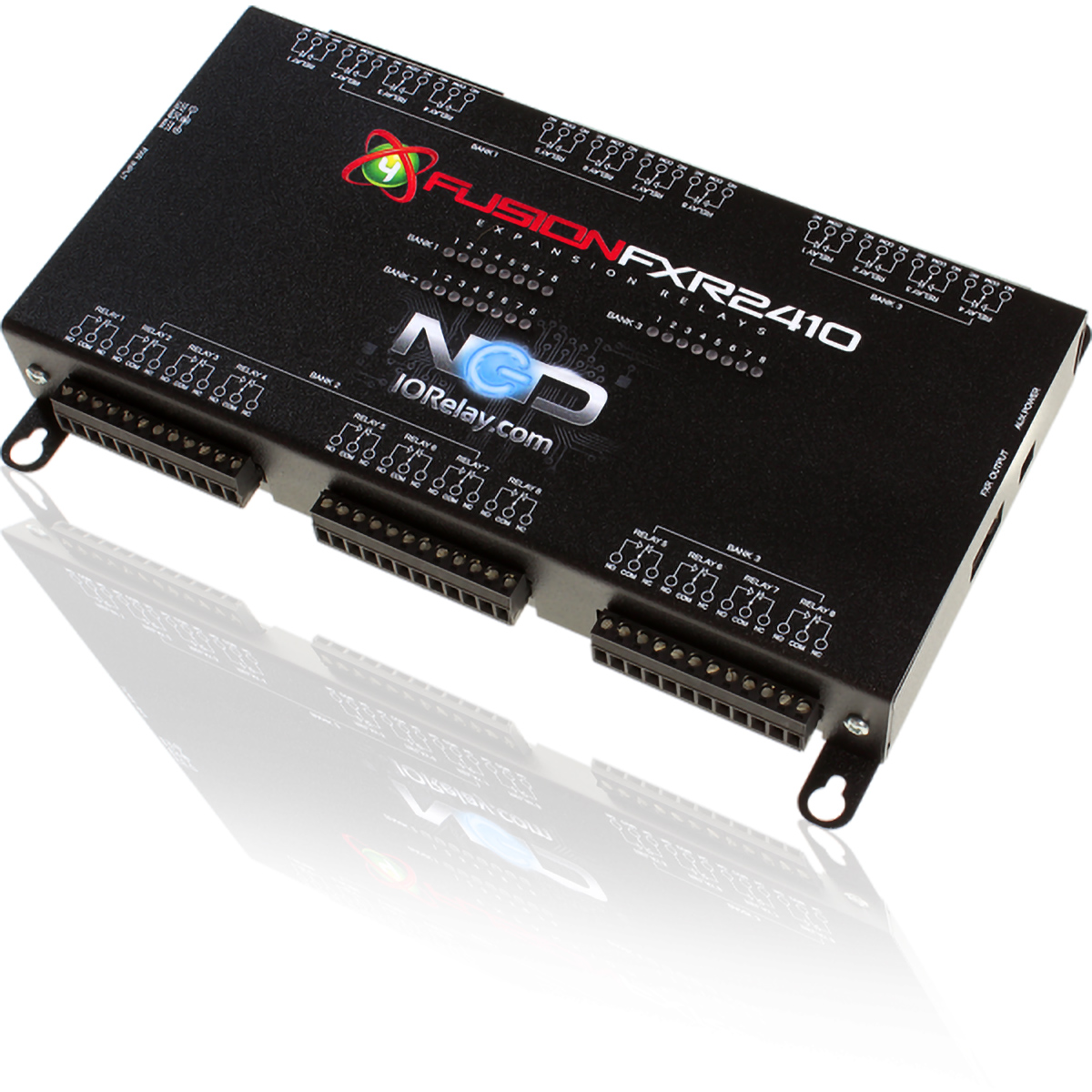

NCD FXR24x는 SPDT 릴레이 24개를 한 장에 갖춘 릴레이 확장 보드(Relay Expansion Board)입니다. 16채널로는 모자라고 32채널은 과한 제어반에 맞는 중간 규모이며, 릴레이는 10 A 또는 5 A 중에서 고릅니다. (주)테솔이 국내에 공식 공급합니다.
Fusion 컨트롤러의 FXR 확장 포트에 연결하고 제어는 마스터 컨트롤러가 합니다. 릴레이마다 LED와 3점 접속 단자가 있습니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
주문 구성
FXR24x 정격과 커넥터 구성
| 선택 항목 | 옵션 |
|---|---|
| 릴레이 | 10 A SPDT 또는 5 A SPDT |
| 커넥터·케이스 | 표준 커넥터 / 착탈식 커넥터 추가 / 강철 케이스와 착탈식 커넥터 추가 |

FXR24x 사양
FXR24x 사양표
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 24 |
| 릴레이 | SPDT, 10 A 또는 5 A, 최대 240 VAC(절대 최대) |
| 릴레이당 단자 | 접속점 3개 |
| 상태 표시 | 릴레이별 LED |
| 전원 입력 | 외부 12 VDC (배럴 잭 또는 나사 단자) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
체인 계획
24채널 보드를 체인에 배치하기
FXR24x는 FXR 입출력 커넥터로 다른 FXR 보드와 순서에 상관없이 이을 수 있습니다. 보드가 늘면 신호선에 노이즈가 쌓이므로 케이블은 짧게 쓰고 체인 전체 길이를 1~2 m 안으로 유지하세요.
같은 계열
FXR24x 앞뒤 규모의 확장 보드
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
관련 제품
FXR24x 체인의 컨트롤러와 케이스
FXR24x는 몇 개의 릴레이를 추가합니까?
SPDT 릴레이 24개입니다. 체인 전체로는 최대 256개까지 연결합니다.
FXR24x의 릴레이 정격은 어떻게 고릅니까?
10 A 또는 5 A SPDT 중에서 부하 전류에 맞춰 주문 때 지정합니다.
FXR24x에 강철 케이스를 붙일 수 있습니까?
네, 강철 케이스와 착탈식 커넥터를 함께 추가하는 옵션이 있습니다.
FXR24x는 컨트롤러 없이 단독 동작합니까?
아닙니다. Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
FAQ 자주묻는 질문
-
FXR24x는 몇 개의 릴레이를 추가합니까?
SPDT 릴레이 24개입니다. 체인 전체로는 최대 256개까지 연결합니다.
-
FXR24x의 릴레이 정격은 어떻게 고릅니까?
10 A 또는 5 A SPDT 중에서 부하 전류에 맞춰 주문 때 지정합니다.
-
FXR24x에 강철 케이스를 붙일 수 있습니까?
네, 강철 케이스와 착탈식 커넥터를 함께 추가하는 옵션이 있습니다.
-
FXR24x는 컨트롤러 없이 단독 동작합니까?
아닙니다. Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
