신호선 16개를 전환하는 DPDT 릴레이 보드
NCD FXR16xDPDT 릴레이 확장 보드 채널 수 : 16 단자 수 : 릴레이마다 6점 공급 전원 : 외부 12 VDC
견적 받기NCD 한국 독점 공급 파트너

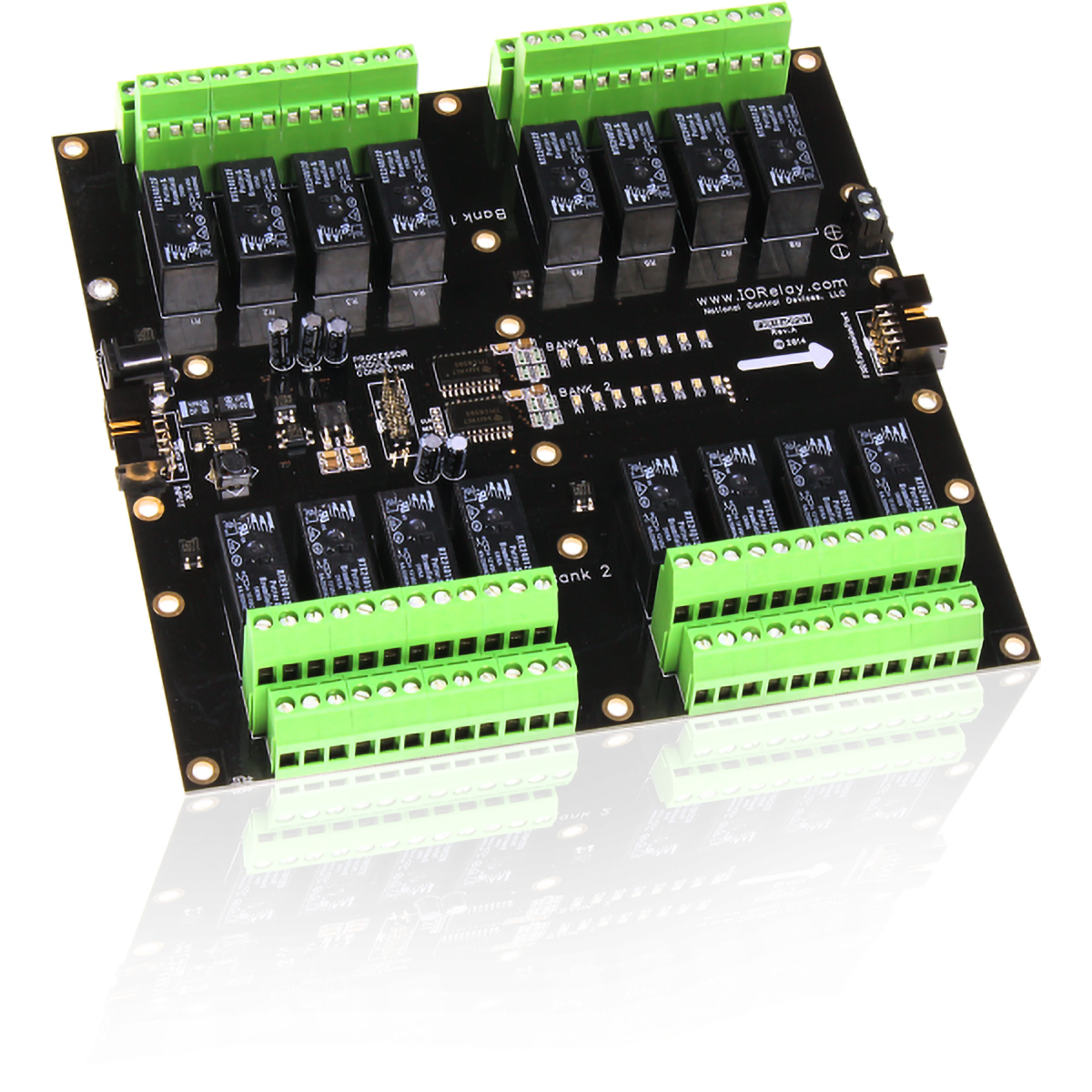

NCD FXR16xDPDT는 1·3·5 A DPDT 신호 릴레이 16개를 갖춘 릴레이 확장 보드(DPDT Signal Relay Expansion Board)입니다. 접점이 DPDT여서 신호 경로를 바꾸는 용도에 맞습니다. (주)테솔이 국내에 공식 공급합니다.
릴레이마다 접속 단자가 6점으로, SPDT 보드보다 단자 수가 많습니다. 모든 제어는 마스터 Fusion 컨트롤러가 담당합니다.
제품 자료
제품 설명서와 자료

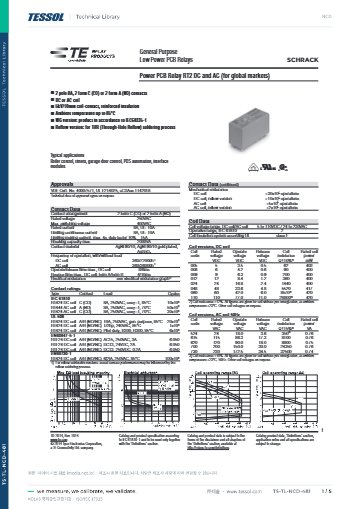

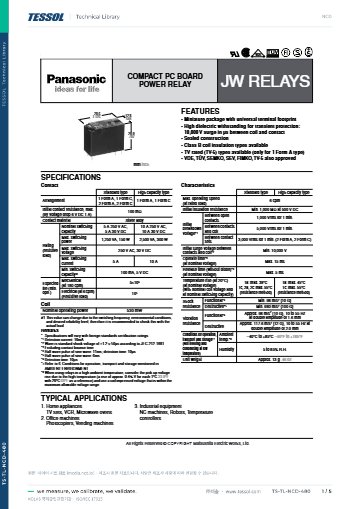

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
정격 선택
1 A·3 A·5 A DPDT 정격 고르기
세 정격 모두 최대 12 VDC 회로용입니다. 1 A는 저전력 통신 신호, 3 A는 오디오·통신 신호, 5 A는 경부하 전력 전환에 맞습니다.
| 릴레이 옵션 | 접점 정격 | 용도 |
|---|---|---|
| 1 A DPDT | 12 VDC 1 A | 저전력 통신 신호 |
| 3 A DPDT | 12 VDC 3 A | 오디오·통신 신호 |
| 5 A DPDT | 12 VDC 5 A | 경부하 전력 전환 |

FXR16xDPDT 사양
FXR16xDPDT 사양표
| 항목 | 사양 |
|---|---|
| 접속 대상 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 16 |
| 접점 구성 | DPDT 신호 릴레이, 1 · 3 · 5 A 중 선택 (최대 12 VDC) |
| 단자 수 | 릴레이마다 6점 |
| LED | 채널별 상태 표시 |
| 공급 전원 | 외부 12 VDC, 배럴 잭 또는 나사 단자 |
| 커넥터 선택 | 표준 또는 착탈식(Pluggable) 커넥터 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
같은 계열
SPDT 보드와 견주는 FXR16xDPDT
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT

관련 제품
FXR16xDPDT와 연결하는 컨트롤러
FXR16xDPDT는 SPDT 보드와 무엇이 다릅니까?
릴레이가 DPDT 신호 릴레이로 두 회로를 동시에 전환하며, 릴레이당 접속 단자는 6점입니다.
FXR16xDPDT의 1 A와 3 A 릴레이는 어디에 사용합니까?
둘 다 12 VDC 이하 신호용입니다. 1 A는 저전력 통신 신호, 3 A는 오디오·통신 신호에 맞고, 교류 부하는 SPDT 보드나 고전력 보드로 구성하세요.
FXR16xDPDT를 일반 SPDT 보드와 한 체인에 연결할 수 있습니까?
네. FXR 보드는 릴레이 종류가 달라도 한 체인에 섞을 수 있습니다.
FXR16xDPDT는 단독으로 동작합니까?
아닙니다. Fusion 컨트롤러의 FXR 확장 포트에 연결해야 하며 제어는 컨트롤러가 합니다.
FAQ 자주묻는 질문
-
FXR16xDPDT는 SPDT 보드와 무엇이 다릅니까?
릴레이가 DPDT 신호 릴레이로 두 회로를 동시에 전환하며, 릴레이당 접속 단자는 6점입니다.
-
FXR16xDPDT의 1 A와 3 A 릴레이는 어디에 사용합니까?
둘 다 12 VDC 이하 신호용입니다. 1 A는 저전력 통신 신호, 3 A는 오디오·통신 신호에 맞고, 교류 부하는 SPDT 보드나 고전력 보드로 구성하세요.
-
FXR16xDPDT를 일반 SPDT 보드와 한 체인에 연결할 수 있습니까?
네. FXR 보드는 릴레이 종류가 달라도 한 체인에 섞을 수 있습니다.
-
FXR16xDPDT는 단독으로 동작합니까?
아닙니다. Fusion 컨트롤러의 FXR 확장 포트에 연결해야 하며 제어는 컨트롤러가 합니다.
