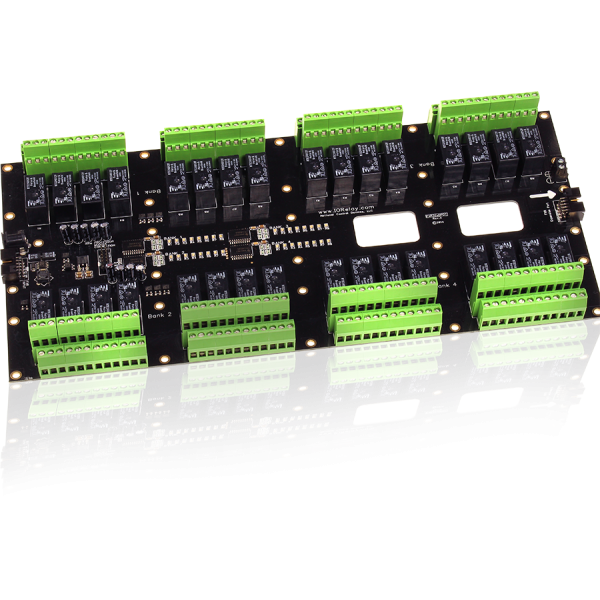

NCD FXR325DPDT Fusion 확장 DPDT 릴레이 컨트롤러 32 채널

MODEL
FXR325DPDT
브랜드
NCD

신호 회로 32개를 전환하는⁣ DPDT 단일 보드

NCD FXR325DPDT 릴레이 확장 보드⁣ 채널 수 : 32⁣ 릴레이당 접속점 : 6⁣ 배선 : 최대 14 AWG

견적 받기

NCD 한국 독점 공급 파트너

NCD FXR325DPDT는 DPDT 신호 릴레이 32개를 보드 한 장에 갖춘 릴레이 확장 보드(DPDT Signal Relay Expansion Board)입니다. DPDT 보드 가운데 채널 수가 가장 많아, 전환할 신호 회로가 수십 개에 이르는 설비에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

32채널 DPDT 보드(FXR32xDPDT) 가운데 5 A 릴레이와 표준 커넥터로 구성된 품번입니다. Fusion 컨트롤러의 FXR 확장 포트에 연결하며 접속 단자는 릴레이당 6점입니다.

32채널

DPDT 신호 릴레이

5 A

DPDT 접점 정격 (12 VDC)

6점

릴레이당 단자

32개

상태 LED

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

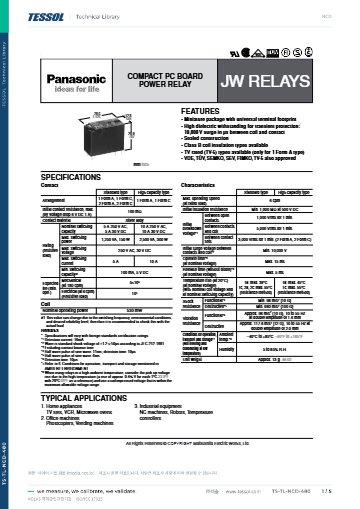

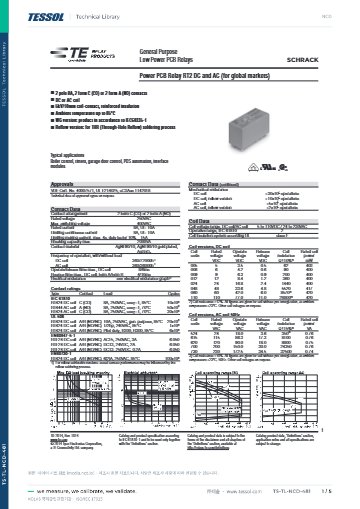

데이터시트와 도면

튜토리얼과 동영상

8 ~ 64채널

단일·스택형 보드 구성

256개

체인 전체 최대 릴레이 수

6 in

포함된 FXR 확장 케이블

릴레이별 LED

개별 동작 상태 표시

접점 정격

FXR325DPDT의⁣ 5 A 접점과 배선

FXR325DPDT의 5 A DPDT 릴레이는 최대 12 VDC 5 A까지 전환하며, 신호 전환과 경부하 전력 전환에 맞습니다. 나사 단자에는 최대 14 AWG 전선을 연결합니다. 교류 부하는 SPDT 보드나 고전력 보드로 따로 구성하세요.

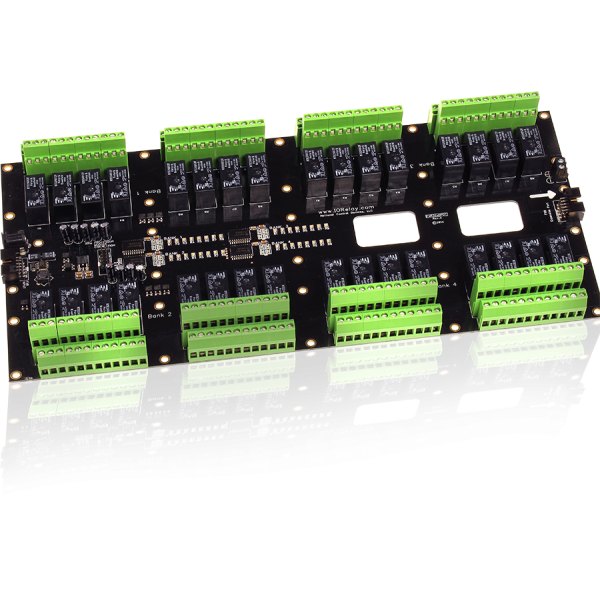

NCD FXR325DPDT - 녹색 단자대와 릴레이가 보이는 32채널 릴레이 보드
녹색 단자대와 릴레이가 보이는 32채널 릴레이 보드

FXR325DPDT 사양

FXR325DPDT⁣ 보드 사양

항목사양
채널 수32
접점DPDT 릴레이, 5 A (최대 12 VDC)
릴레이당 접속점6
배선최대 14 AWG
상태 LED32개
전원외부 12 VDC (2.1 mm 배럴 또는 나사 단자)
연결Fusion FXR 확장 포트, 체인 케이블 6인치 포함
커넥터표준 커넥터 (착탈식 커넥터형은 FXR325DPDT_PLUGGABLE)
작동 전압10~15 VDC (정격 12 VDC)
작동 온도-40~85 °C
작동 습도0~70 % RH (비응축)
체인 전체 최대 릴레이256개

같은 계열

FXR325DPDT 대신⁣ 고를 수 있는 보드

  • FXR8x — 8채널 SPDT, 5 A 또는 10 A
  • FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
  • FXR16x — 16채널 SPDT, 5 A 또는 10 A
  • FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
  • FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
  • FXR24x — 24채널 SPDT, 5 A 또는 10 A
  • FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
  • FXR32x — 32채널 SPDT, 5 A 또는 10 A

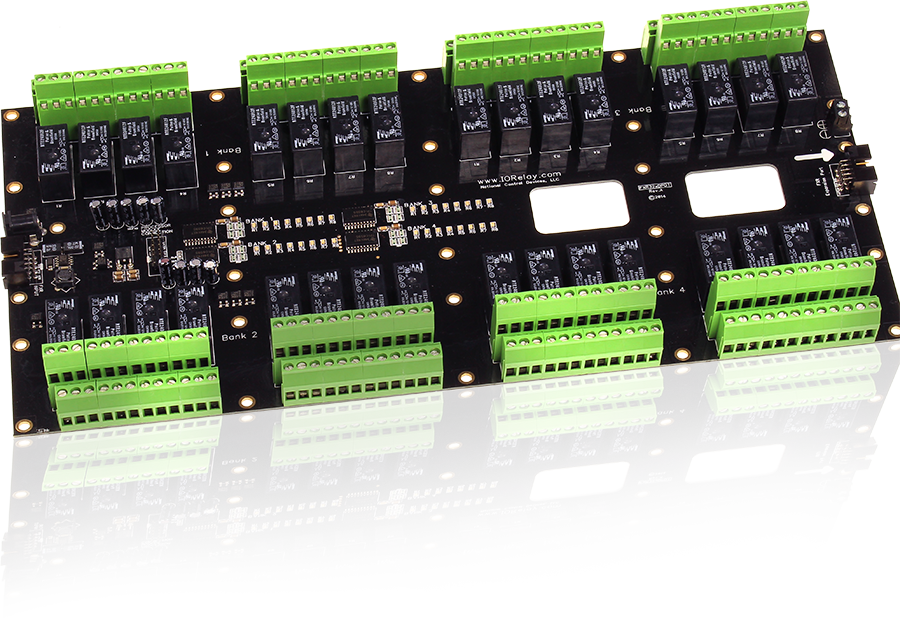

  • FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
  • FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
  • FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
