릴레이 16채널로 제어반을 확장
NCD FXR16x 릴레이 확장 보드 채널 수 : 16 릴레이당 단자 : 접속점 3개 체인 케이블 : 6인치 FXR 확장 케이블 포함
견적 받기NCD 한국 독점 공급 파트너

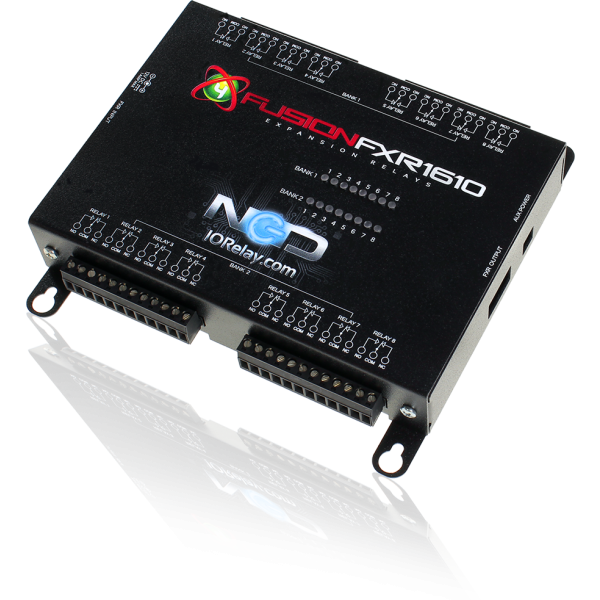

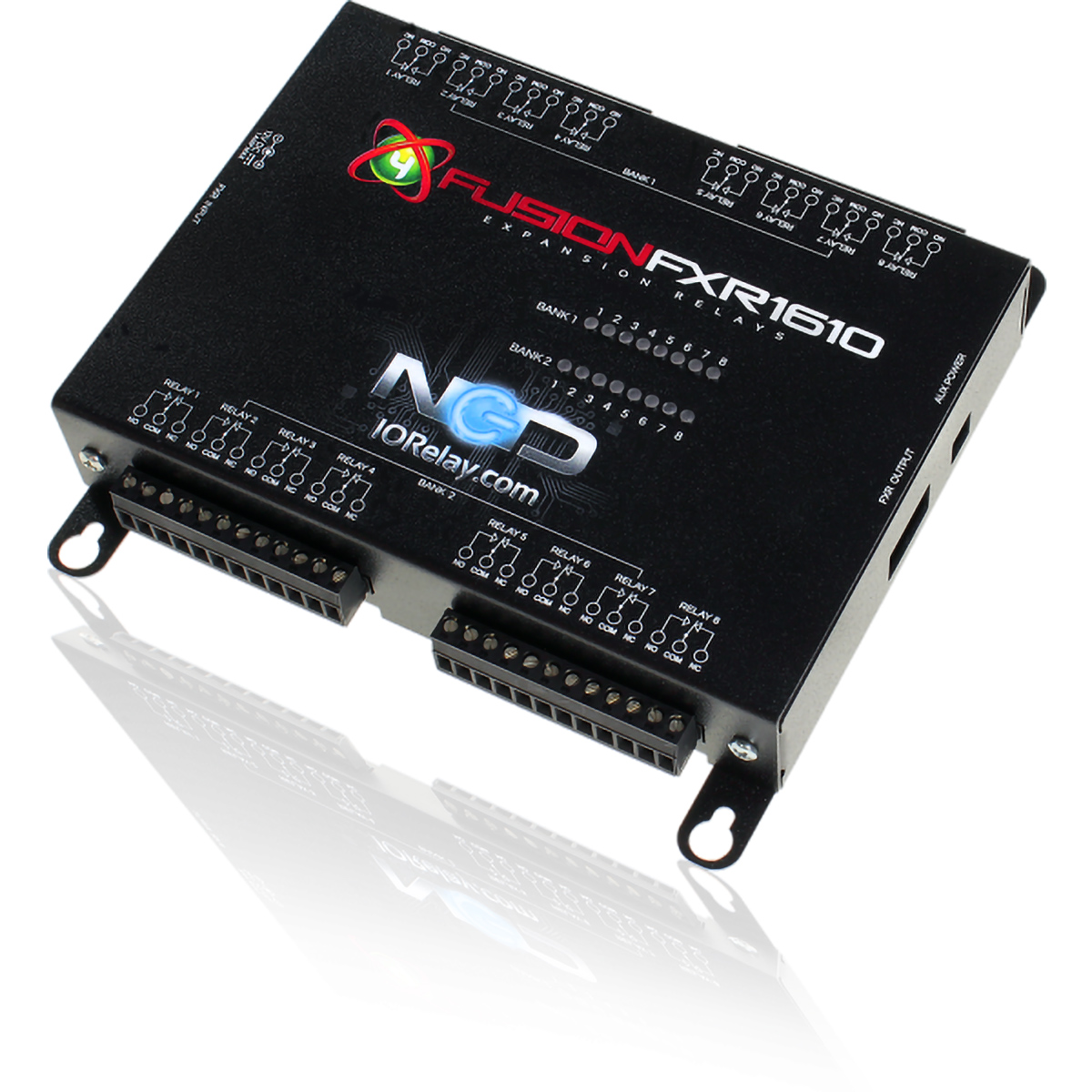

NCD FXR16x는 5 A 또는 10 A SPDT 릴레이 16개를 한 장에 모은 릴레이 확장 보드(Relay Expansion Board)입니다. Fusion 컨트롤러의 FXR 확장 포트 하나로 채널이 16개 늘어납니다. (주)테솔이 국내에 공식 공급합니다.
8채널 보드를 두 장 쓰는 것보다 보드 한 장, 전원 한 곳으로 정리되는 구성입니다. 릴레이마다 LED와 3점 접속 단자가 있습니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
보드 옵션
커넥터와 케이스 옵션
표준 커넥터 외에 착탈식(Pluggable) 커넥터를 추가할 수 있고, 강철 케이스와 착탈식 커넥터를 함께 주문하는 구성도 있습니다. 배선을 자주 뗐다 붙여야 하는 제어반에는 착탈식 커넥터가 편리합니다.

FXR16x 사양
16채널 SPDT FXR16x 사양
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 16 |
| 릴레이 | SPDT, 5 A 또는 10 A, 최대 240 VAC(절대 최대) |
| 릴레이당 단자 | 접속점 3개 |
| 상태 표시 | 릴레이마다 LED |
| 전원 입력 | 2.1 mm 배럴 잭 또는 나사 단자 (외부 12 VDC) |
| 체인 케이블 | 6인치 FXR 확장 케이블 포함 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
활용 분야
FXR16x가 맞는 설비
- 공장 제어반 — 장치가 많은 제어반의 접점을 늘립니다.
- 시험 설비 — 시험 장치의 전원을 채널별로 제어합니다.
같은 계열
FXR16x 위아래로 고르는 확장 보드
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT

관련 제품
FXR16x 구성용 Fusion 컨트롤러
FXR16x는 몇 채널을 추가합니까?
SPDT 릴레이 16채널입니다. 체인에 더 이으면 전체 256개 릴레이까지 확장할 수 있습니다.
FXR16x의 릴레이는 5 A와 10 A 중 선택할 수 있습니까?
네, 주문 때 고릅니다. 둘 다 SPDT이고 최대 240 VAC(절대 최대) 범위입니다.
FXR16x를 Fusion 컨트롤러 없이 쓸 수 있습니까?
아닙니다. 마스터 Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
FXR16x와 XR 확장 보드를 같이 연결해도 됩니까?
아닙니다. FXR과 XR 확장은 직접 호환되지 않습니다.
FAQ 자주묻는 질문
-
FXR16x는 몇 채널을 추가합니까?
SPDT 릴레이 16채널입니다. 체인에 더 이으면 전체 256개 릴레이까지 확장할 수 있습니다.
-
FXR16x의 릴레이는 5 A와 10 A 중 선택할 수 있습니까?
네, 주문 때 고릅니다. 둘 다 SPDT이고 최대 240 VAC(절대 최대) 범위입니다.
-
FXR16x를 Fusion 컨트롤러 없이 쓸 수 있습니까?
아닙니다. 마스터 Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
-
FXR16x와 XR 확장 보드를 같이 연결해도 됩니까?
아닙니다. FXR과 XR 확장은 직접 호환되지 않습니다.
