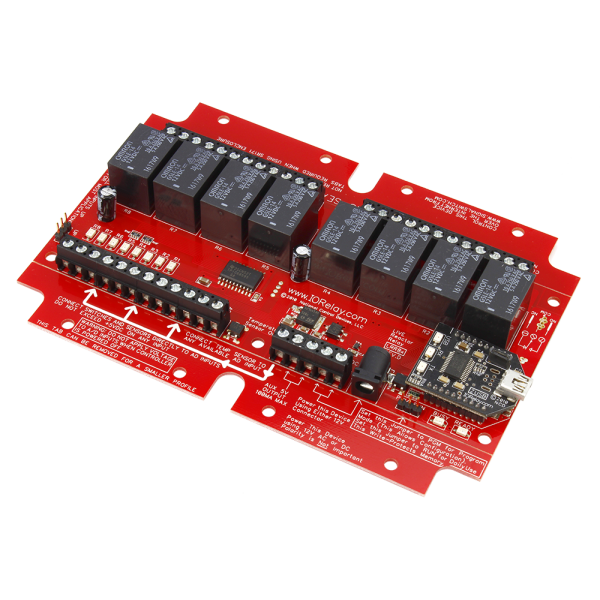

NCD LRR85 리액터 센서 제어 8 채널 SPDT 릴레이 보드 + 8 채널 8 비트 ADC

NCD LRR85 리액터 센서 제어 8 채널 SPDT 릴레이 보드 + 8 채널 8 비트 ADC

MODEL
LRR85
브랜드
NCD
제품 자료
제품문의 구매하기

PC 없이 센서 신호만으로
릴레이를 켜는 제어 보드

NCD Reactor LRR 센서 제어 릴레이 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD Reactor(LRR) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)는 아날로그 입력 8개로 스위치·저항 변화·0~5 VDC 신호를 받아 온보드 릴레이를 직접 켭니다. 1·2·4·8채널 모델 모두 초기 설정 뒤에는 PC 없이 단독으로 동작합니다.

백그라운드 타이머 8개와 카운터 4개를 조합해 정해진 시간만 켜지는 동작이나 횟수 기반 동작을 구성하므로 외부 PLC 없이 조명·급수·팬 제어를 처리합니다. 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

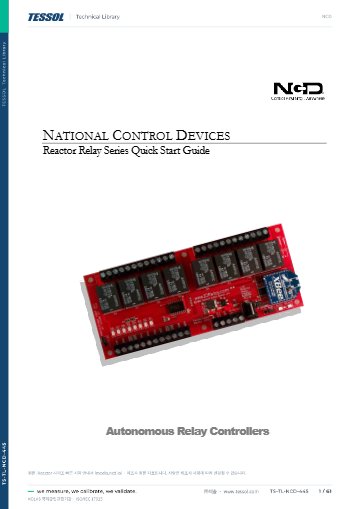

설명서와 가이드

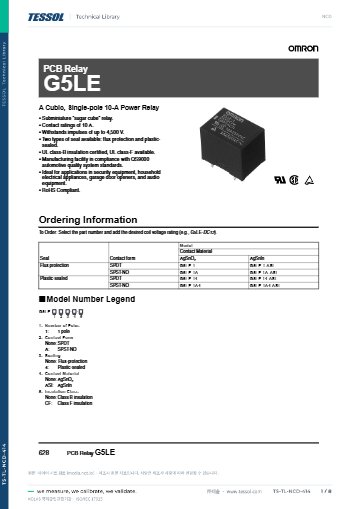

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

입력 8개

아날로그 입력 채널

타이머 8개

백그라운드 타이머

카운터 4개

횟수 기반 트리거

0 ~ 5 VDC

입력 전압 범위

특징

센서 직결 제어의
핵심 기능

핵심 특징현장에서 달라지는 점
아날로그 입력 8개스위치·저항·0~5 VDC 신호를 그대로 받아 변환 장치 없이 릴레이를 제어합니다.
백그라운드 타이머 8개릴레이를 정해진 시간만 켜서 급수와 환기 장치의 과동작을 막습니다.
카운터 트리거계수 값이 기준에 도달하면 릴레이를 동작시켜 반복 작업을 자동화합니다.
단독 동작설정 뒤에는 PC 없이 자체 동작해 통신 장애와 무관하게 제어가 유지됩니다.
고전력 옵션20 A SPDT 또는 30 A SPST 릴레이로 큰 부하를 직접 개폐합니다.
CPU 상태 LED보드의 표시등으로 명령 처리 상태를 현장에서 확인합니다.

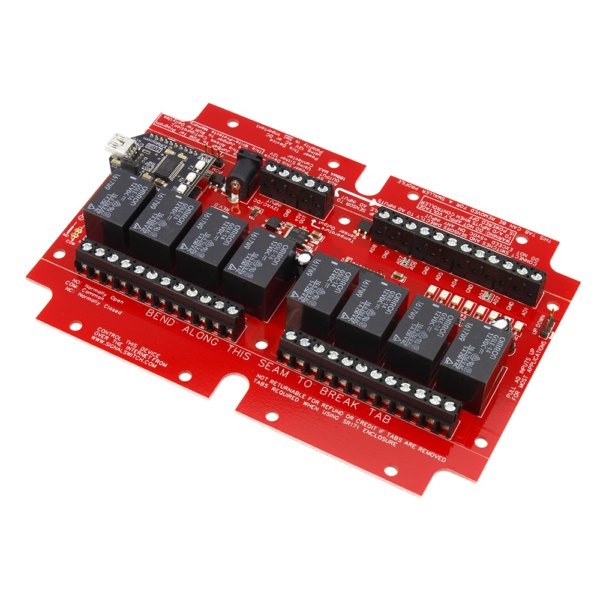

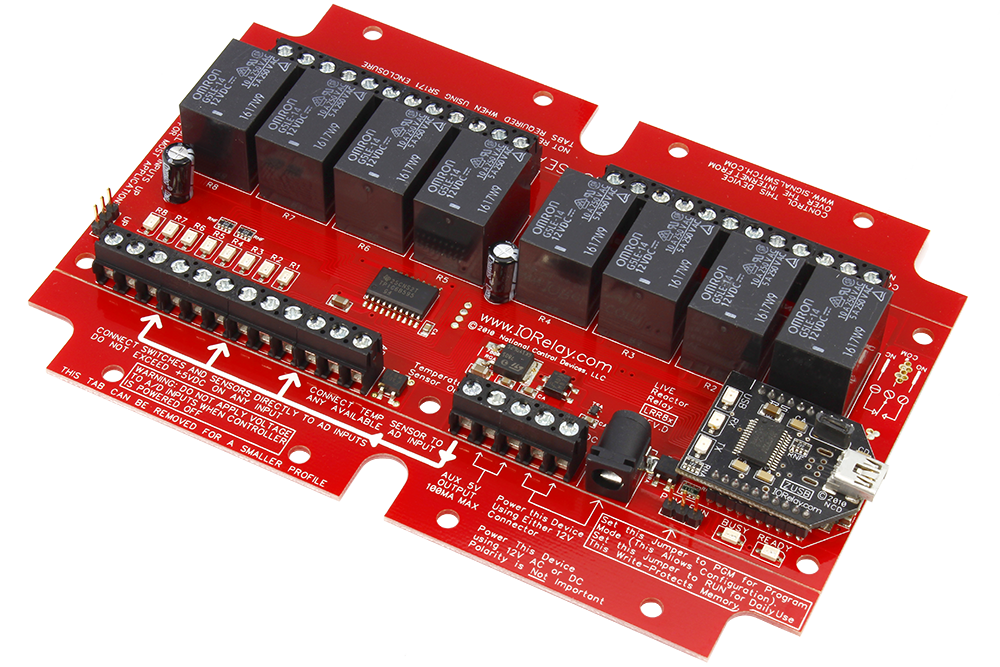

NCD LRR85 - 릴레이 8개가 두 열로 배치된 붉은색 릴레이 보드
릴레이 8개가 두 열로 배치된 붉은색 릴레이 보드

설정 설계

입력 조건 설정과
통신 모듈 선택

Base Station으로 한 번만 설정

입력 조건과 타이머, 카운터는 Base Station 소프트웨어로 한 번 설정하며 이때만 PC가 필요합니다. 설정용으로는 USB 모듈 하나를 두는 구성을 권하고, 이후 원격 조작이 필요하면 블루투스·Wi-Fi·RS-232·이더넷·키 포브 중에서 모듈을 추가합니다.

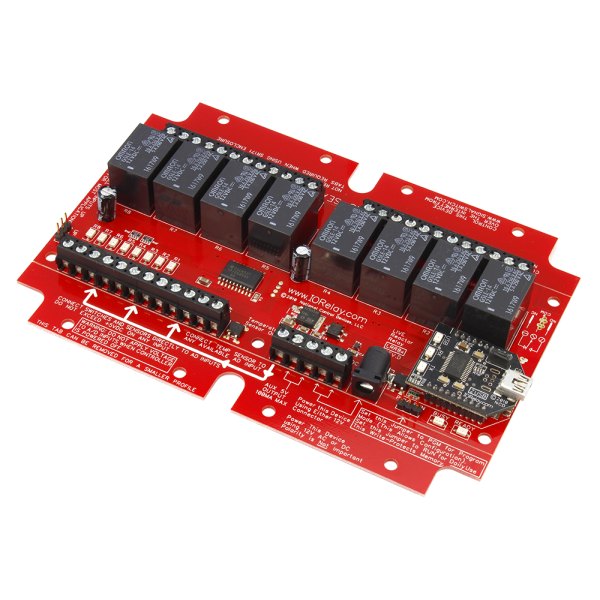

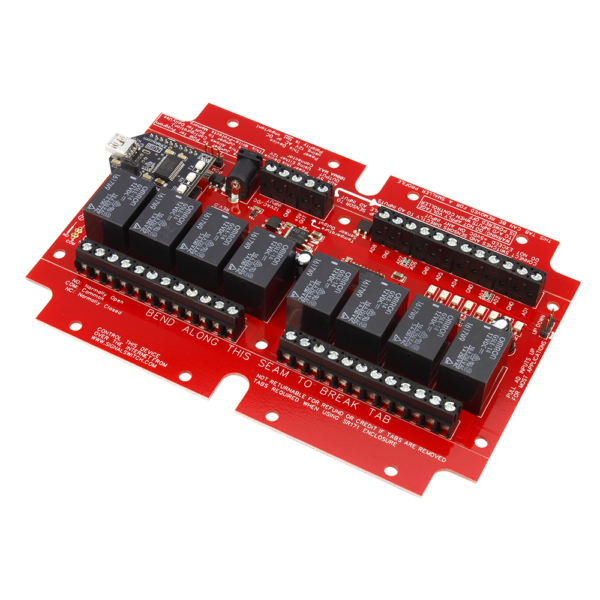

NCD LRR85 - 단자대와 통신 모듈이 보이는 붉은색 릴레이 보드
단자대와 통신 모듈이 보이는 붉은색 릴레이 보드

전원 설계

통신 모듈별
추가 전력

보드의 대기 전류 35~200 mA에 릴레이 하나당 28~60 mA가 더해지고, 장착한 통신 모듈의 전력이 따로 가산됩니다. USB·Wi-Fi·블루투스 모듈은 37~100 mA, RS-232 모듈은 10~20 mA, 이더넷 모듈은 58~100 mA, 키 포브 모듈은 11~25 mA입니다. 예를 들어 8채널 모델에 이더넷 모듈을 장착하면 200 mA에 60 mA의 8배와 100 mA를 더한 780 mA를 기준으로 전원을 정합니다.

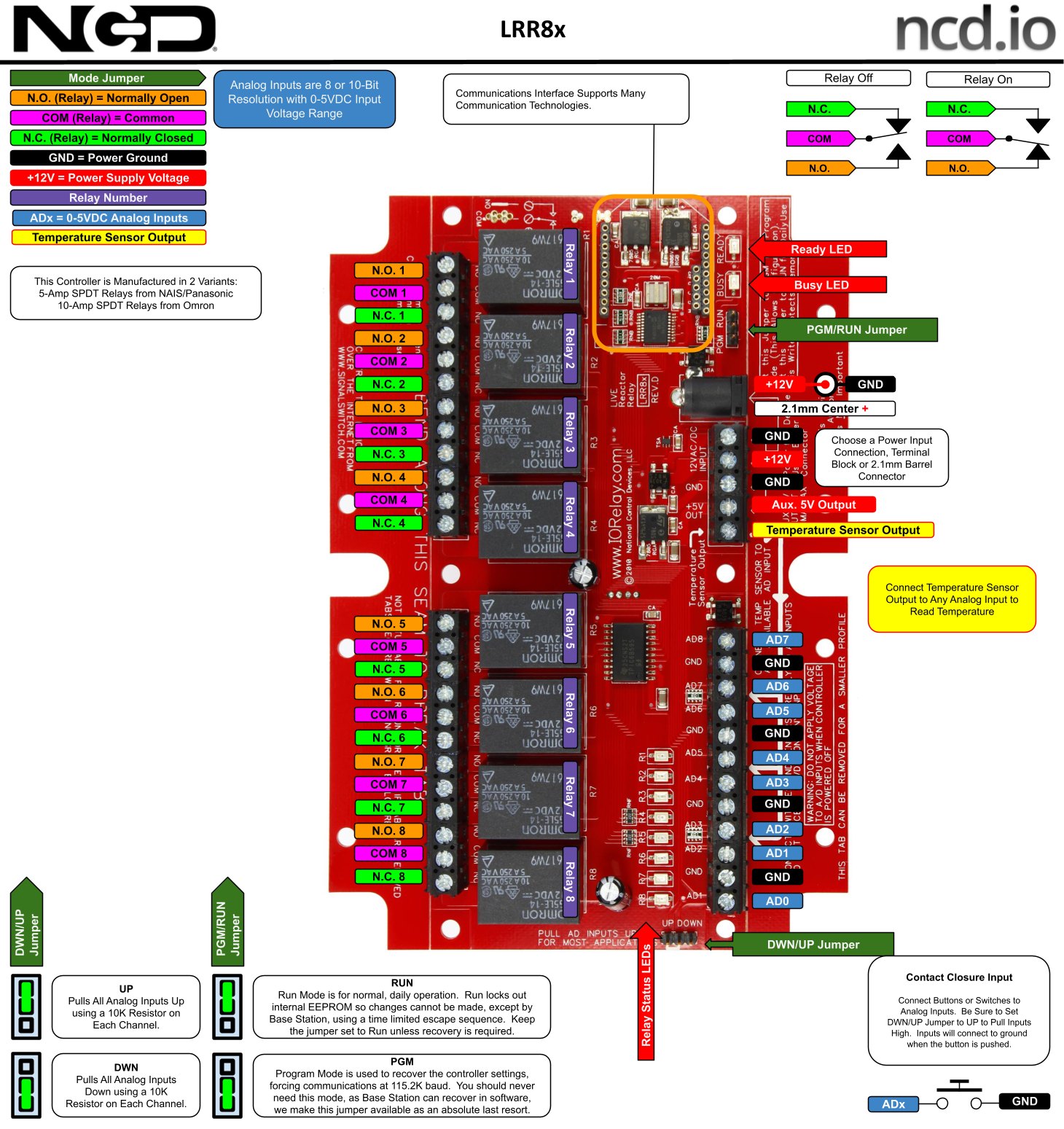

NCD LRR85 - 8채널 릴레이 보드의 단자와 ADC 입력 구성도
8채널 릴레이 보드의 단자와 ADC 입력 구성도

사용 방법

NCD Reactor 릴레이 보드
설정 소프트웨어와 단독 동작 순서

Reactor는 PC에 연결해 설정 소프트웨어로 입력 조건과 타이머, 카운터를 정한 뒤 보드에 저장하면 PC 없이 단독으로 동작합니다. 설정은 보통 USB 통신 모듈로 진행하며, 이후 원격 PC가 입력을 읽고 릴레이를 직접 제어할 수도 있습니다.

소프트웨어·도구하는 일
설정 소프트웨어 (PC)입력 조건·타이머·카운터를 포인트 앤 클릭으로 설정해 보드에 저장
USB 통신 모듈초기 설정용 PC 연결
통신 모듈 (Wi-Fi · 이더넷 · Bluetooth · RS-232 등)설정 후 원격 조작과 입력 읽기

처음 연결하는 순서

순서할 일
1Reactor 보드에 USB 통신 모듈을 장착하고 12 VDC 전원을 연결합니다.
2USB 케이블로 보드와 PC를 연결하고 설정 소프트웨어를 실행하세요.
3아날로그 입력별 조건과 릴레이 동작, 타이머, 카운터를 화면에서 지정합니다.
4설정을 보드에 저장한 뒤 PC를 분리하세요.
5입력 센서에 신호를 주어 릴레이가 설정대로 동작하는지 확인합니다.

원격 PC가 릴레이를 직접 제어한 뒤에는 제어권을 다시 Reactor 로직으로 돌려줄 수 있습니다. 원격 조작이 필요하면 설정 단계부터 해당 통신 모듈을 함께 고려하세요.

사양

8개 모델 구성과
공통 사양

모델명채널릴레이
LRR1x1SPDT · 5 A 또는 10 A
LRR1x01고전력 · 20 A SPDT 또는 30 A SPST
LRR2x2SPDT · 5 A 또는 10 A
LRR2x02고전력 · 20 A SPDT 또는 30 A SPST
LRR4x4SPDT · 5 A 또는 10 A
LRR4x04고전력 · 20 A SPDT 또는 30 A SPST
LRR8x8SPDT · 5 A 또는 10 A
LRR8x08고전력 · 20 A SPDT 또는 30 A SPST

시리즈 공통 사양

항목사양
입력아날로그 입력 8개 · 입력 조건은 사용자가 설정
타이머백그라운드 타이머 8개
동작설정 뒤 단독 동작 (초기 설정에 PC 필요)
전원12 VDC
통신 모듈USB · RS-232 · 블루투스 · Wi-Fi · 이더넷 · 장거리 무선 (옵션)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
입력 전압 범위0~5 VDC
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
작동 습도0~70 % RH (비응축)
릴레이 동작·해제 시간15 ms · 10 ms (부품 등급)
기계식 릴레이 수명1,000만 회 (부품 등급)
전기 수명10만 회 (최대 부하, 부품 등급)
USB·Wi-Fi·블루투스 모듈 전력37~100 mA
RS-232 모듈 전력10~20 mA
이더넷 모듈 전력58~100 mA
키 포브 모듈 전력11~25 mA
정격 기준 조건12 VDC 동작, 21 °C 기준

활용 분야

센서 직결 제어가
맞는 현장

  • 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.
  • 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.
  • 모터와 장치 — 센서 조건에 따라 모터나 팬을 직접 제어합니다.
  • 반복 동작 — 타이머와 카운터를 묶어 정해진 순서대로 동작시킵니다.

선택 가이드

부하와 규모에 맞는
모델 선택

이럴 때 (현장 조건)권장 구성선택 이유
가벼운 부하를 개폐할 때LRR1x · LRR2x · LRR4x · LRR8x5 A 또는 10 A SPDT 릴레이를 탑재하기 때문입니다.
고전력 부하를 직접 개폐할 때모델명 끝이 0인 모델 (LRR1x0 등)20 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
여러 설비를 묶어 확장할 때NCD Fusion 릴레이 컨트롤러FXR 확장으로 최대 64채널까지 구성할 수 있기 때문입니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품Reactor 릴레이 보드 1개
옵션릴레이 종류 (5 A·10 A SPDT, 20 A SPDT·30 A SPST), 통신 모듈 (USB, 블루투스, Wi-Fi, RS-232, 이더넷, 키 포브)
별매12 VDC 전원 공급장치, 키 포브 사용 시 추가 액세서리
품번모델별 품번은 사양 섹션의 모델 구성 표 참조
