20 A 릴레이 4개를 한 보드에서 제어
NCD LRR420 리액터 4채널 고전력 릴레이 센서 제어 보드 모델 : LRR420 릴레이 채널 : 4채널 릴레이 : 20 A SPDT 고전력형
견적 받기NCD 한국 독점 공급 파트너
NCD LRR420은 20 A SPDT 고전력 릴레이 4개와 8채널 8비트 ADC를 탑재한 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. 전류가 큰 부하 네 개를 센서 신호로 직접 개폐합니다.
릴레이 4개가 모두 고전력형이라 부하별로 릴레이 종류를 나눌 필요가 없습니다. 설정을 저장하면 PC 없이 단독으로 동작합니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어

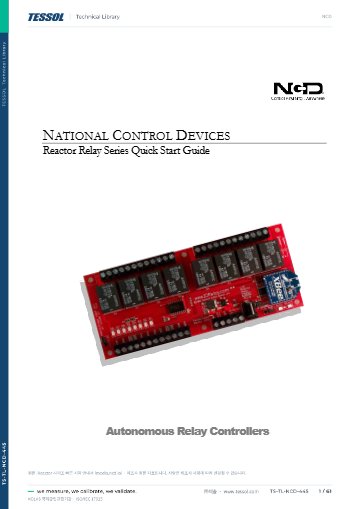

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
릴레이 응답
LRR420 릴레이의 동작·해제 시간
| 항목 | LRR420 릴레이 |
|---|---|
| 동작 시간 | 15 ms (부품 등급) |
| 해제 시간 | 10 ms (부품 등급) |
| 기계식 수명 | 1,000만 회 (부품 등급) |
| 전기 수명 | 10만 회, 최대 부하 (부품 등급) |

사용 방법
LRR420 설정 후 단독 운전 절차
LRR420도 초기 설정은 PC에서 진행합니다. USB 통신 모듈로 연결해 입력 조건을 저장해 두면 이후에는 PC 없이 보드가 릴레이 4개를 제어합니다.
| 순서 | 할 일 |
|---|---|
| 1 | LRR420에 USB 통신 모듈을 꽂고 12 VDC를 인가합니다. |
| 2 | USB 케이블로 PC에 연결한 다음 설정 소프트웨어를 여세요. |
| 3 | 고전력 릴레이 4개의 입력 조건과 타이머, 카운터를 입력합니다. |
| 4 | 보드에 저장한 뒤 PC를 분리하세요. |
| 5 | 입력 신호를 변화시켜 릴레이 4개의 동작을 하나씩 점검합니다. |


사양
LRR420 세부 사양
| 항목 | 사양 |
|---|---|
| 모델 | LRR420 |
| 릴레이 채널 | 4채널 |
| 릴레이 | 20 A SPDT 고전력형, 최대 240 VAC(절대 최대) |
| C–NC 접점 전류 | 10 A 이하 |
| 아날로그 입력 | 8개, 입력 조건은 사용자가 설정 |
| 입력 전압 범위 | 0~5 VDC |
| 백그라운드 타이머 | 8개 |
| 카운터 | 4개 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음) |
| 작동 온도 | -40~85 °C |
| 통신 모듈 | USB · 블루투스 · Wi-Fi · RS-232 · 이더넷 · 키 포브 (옵션) |
활용 분야
LRR420이 맞는 제어 현장
- 고전력 부하 개폐 — 20 A 접점으로 부하 네 개를 센서 조건에 따라 직접 개폐합니다.
- 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.
- 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.

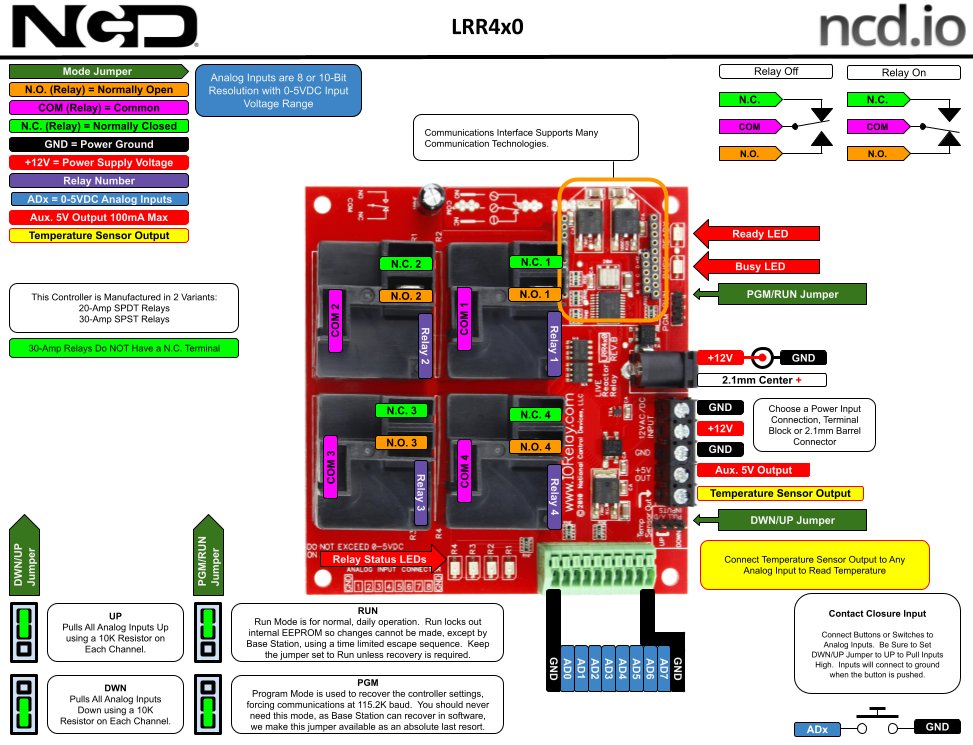

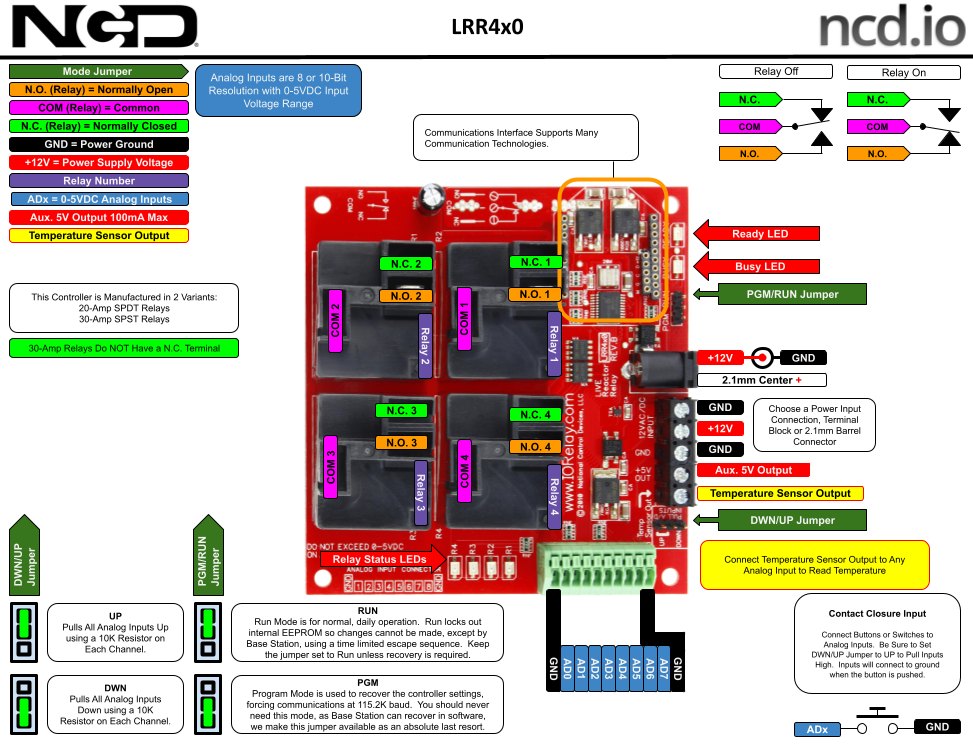

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRR420과 구분되는 동급 모델
- LRR15 — 릴레이 1개, 5 A SPDT
- LRR120 — 릴레이 1개, 20 A SPDT 고전력
- LRR25 — 릴레이 2개, 5 A SPDT
- LRR220 — 릴레이 2개, 20 A SPDT 고전력
- LRR45 — 릴레이 4개, 5 A SPDT
- LRR85 — 릴레이 8개, 5 A SPDT
- LRR820 — 릴레이 8개, 20 A SPDT 고전력
관련 제품
LRR420과 함께 구성하는 NCD 제품
LRR420에는 어떤 릴레이가 들어갑니까?
20 A SPDT 고전력 릴레이 4개입니다.
LRR420의 입력은 몇 개입니까?
아날로그 입력 8개이며, 0~5 VDC 신호와 스위치, 저항 변화를 받습니다.
LRR420으로 낮은 신호를 전환해도 됩니까?
적합하지 않습니다. 고전력 릴레이는 저전력 신호에 사용하지 않으므로 신호 전환에는 LRR45 같은 신호용 모델을 고르세요.
FAQ 자주묻는 질문
-
LRR420에는 어떤 릴레이가 들어갑니까?
20 A SPDT 고전력 릴레이 4개입니다.
-
LRR420의 입력은 몇 개입니까?
아날로그 입력 8개이며, 0~5 VDC 신호와 스위치, 저항 변화를 받습니다.
-
LRR420으로 낮은 신호를 전환해도 됩니까?
적합하지 않습니다. 고전력 릴레이는 저전력 신호에 사용하지 않으므로 신호 전환에는 LRR45 같은 신호용 모델을 고르세요.
