NCD LRR820 리액터 센서 제어 8 채널 고전력 릴레이 보드 + 8 채널 8 비트 ADC

MODEL
LRR820
브랜드
NCD

20 A 릴레이 8개⁣ 단독 동작 보드

NCD LRR820 리액터 8채널 고전력 릴레이 센서 제어 보드⁣ 모델 : LRR820⁣ 릴레이 채널 : 8채널⁣ 릴레이 : 20 A SPDT 고전력형

견적 받기

NCD 한국 독점 공급 파트너

NCD LRR820은 20 A SPDT 고전력 릴레이 8개를 탑재한 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. Reactor LRR 시리즈에서 릴레이 수가 가장 많은 고전력 구성입니다.

아날로그 입력 8개로 받은 조건에 따라 보드가 직접 릴레이를 동작시키며, 설정 저장 후에는 PC가 필요하지 않습니다. (주)테솔이 국내에 공식 공급합니다.

20 A SPDT

고전력 릴레이

8채널

릴레이 수

8개

타이머

-55~85 °C

보관 온도

제품 자료

제품 자료와⁣ 소프트웨어

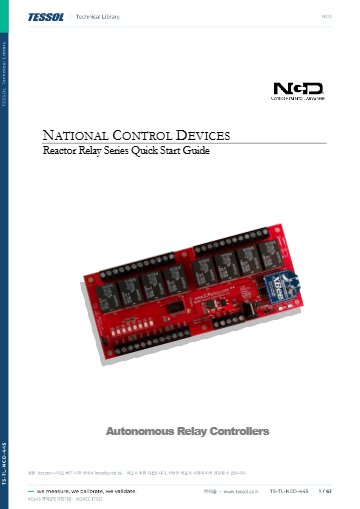

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

입력 8개

아날로그 입력 채널

타이머 8개

백그라운드 타이머

카운터 4개

횟수 기반 트리거

0 ~ 5 VDC

입력 전압 범위

대규모 구성

LRR820 도입 때⁣ 먼저 볼 항목

확인 항목LRR820 내용
릴레이20 A SPDT 고전력형 8개
입력아날로그 입력 8개, 0~5 VDC
전원10~15 VDC, 정격 12 VDC
릴레이 전력 소비릴레이당 28~60 mA

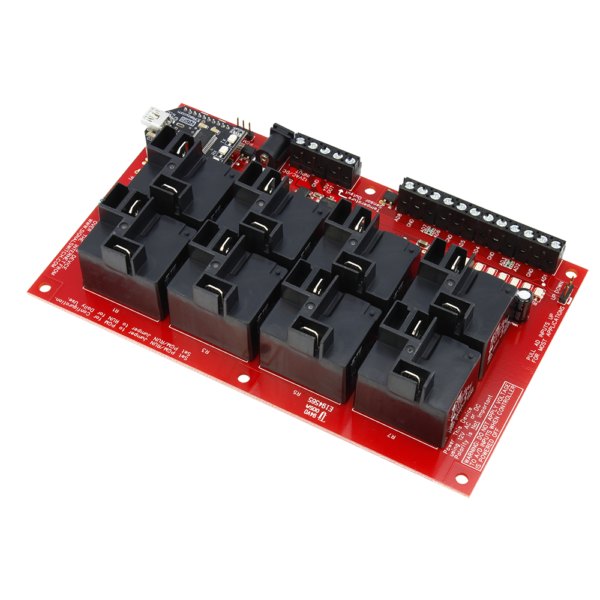

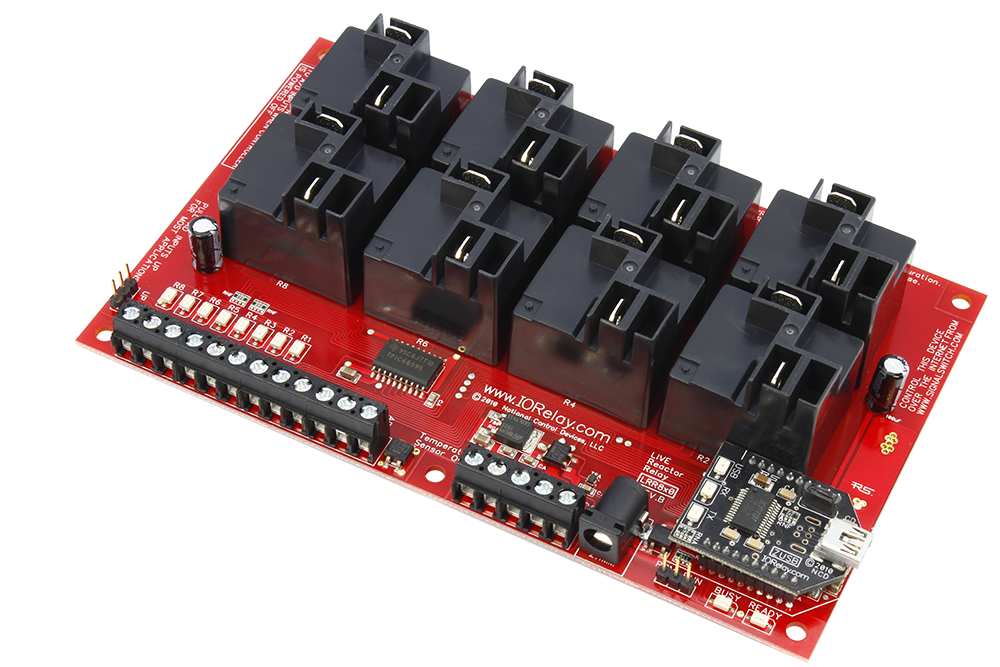

NCD LRR820 - 대형 릴레이 8개가 장착된 붉은색 고전력 릴레이 보드
대형 릴레이 8개가 장착된 붉은색 고전력 릴레이 보드

사용 방법

LRR820 설정 소프트웨어와⁣ 통신 모듈 추가

LRR820은 설정 소프트웨어에서 조건을 저장해 단독 운전으로 전환합니다. 설정에는 USB 통신 모듈을 사용하고, 이후 원격 조작이 필요하면 모듈을 추가해 원격 PC로 입력을 읽습니다.

순서할 일
1LRR820에 USB 통신 모듈을 끼우고 12 VDC를 연결합니다.
2PC에 USB로 연결해 설정 소프트웨어를 여세요.
3입력 8개와 릴레이 8개의 조건, 타이머, 카운터를 지정합니다.
4저장한 뒤 PC를 분리하세요.
5릴레이 8개가 설정대로 동작하는지 입력 신호를 주어 점검합니다.

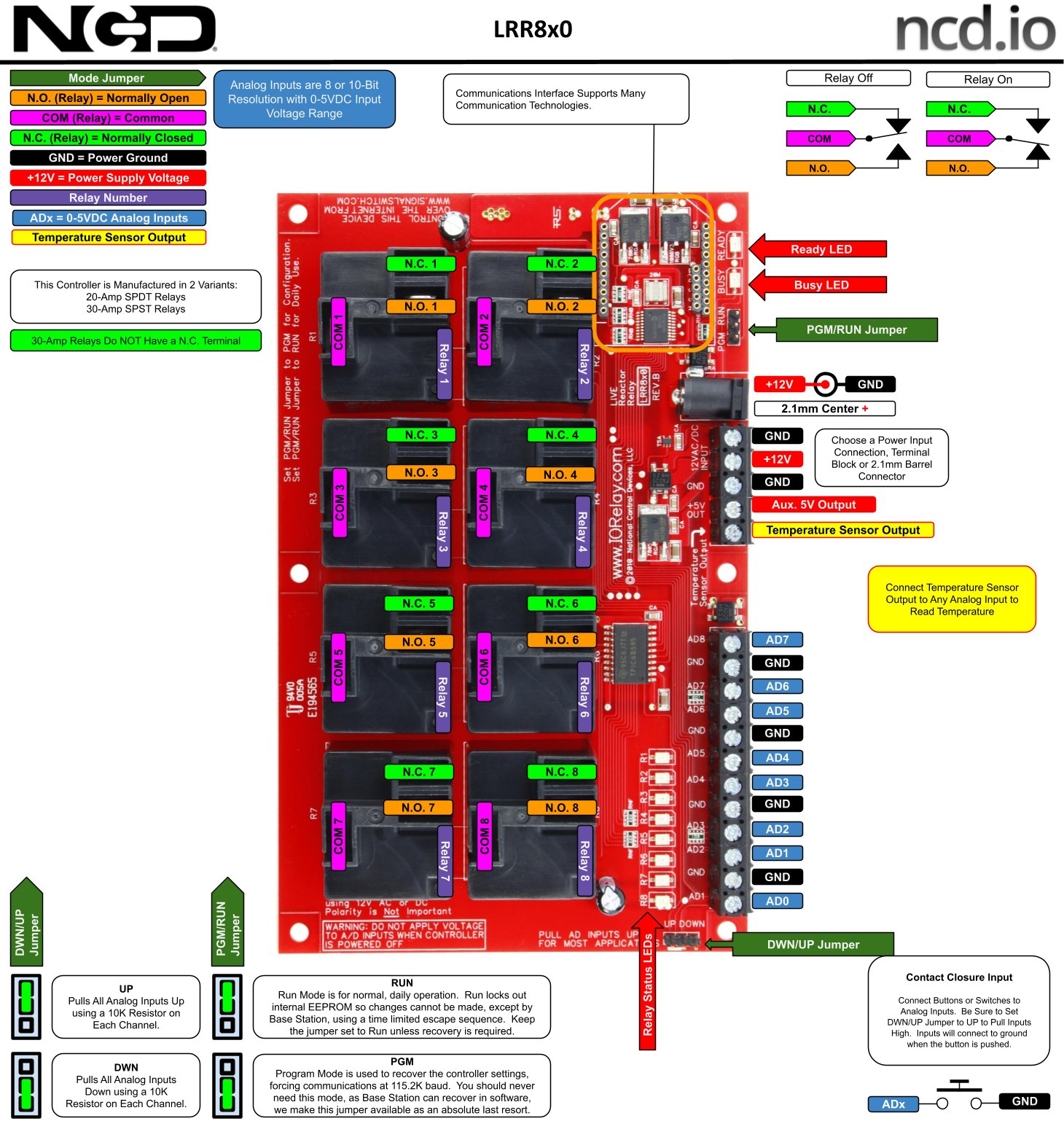

NCD LRR820 - 8채널 고전력 릴레이 보드의 단자 구성도
8채널 고전력 릴레이 보드의 단자 구성도

사양

LRR820⁣ 정격과 환경 조건

항목사양
모델LRR820
릴레이 채널8채널
릴레이20 A SPDT 고전력형, 최대 240 VAC(절대 최대)
C–NC 접점 전류10 A 이하
아날로그 입력8개, 입력 조건은 사용자가 설정
입력 전압 범위0~5 VDC
백그라운드 타이머8개
카운터4개
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
정격 기준12 VDC 동작, 21 °C

활용 분야

LRR820이⁣ 맞는 제어 현장

  • 고전력 부하 개폐 — 20 A 접점으로 부하 여덟 개를 센서 조건에 따라 직접 개폐합니다.
  • 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.
  • 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.

제품 상세 이미지

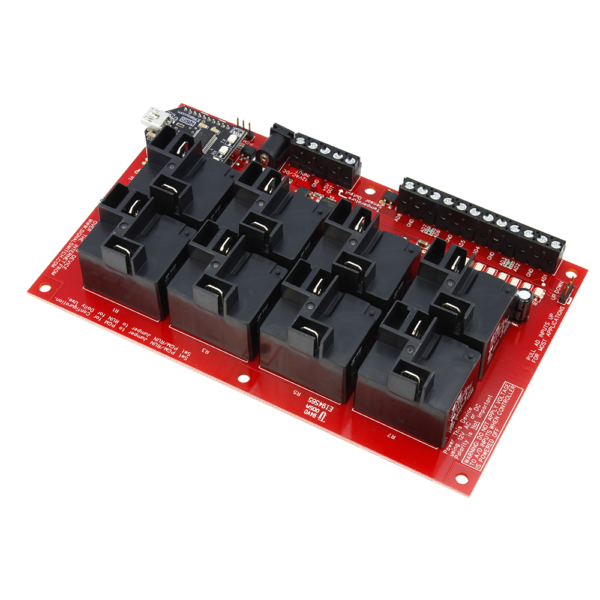

NCD LRR820 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

같은 계열

LRR820과 대비되는⁣ 소형 구성

  • LRR15 — 릴레이 1개, 5 A SPDT
  • LRR120 — 릴레이 1개, 20 A SPDT 고전력
  • LRR25 — 릴레이 2개, 5 A SPDT
  • LRR220 — 릴레이 2개, 20 A SPDT 고전력
  • LRR45 — 릴레이 4개, 5 A SPDT
  • LRR420 — 릴레이 4개, 20 A SPDT 고전력
  • LRR85 — 릴레이 8개, 5 A SPDT

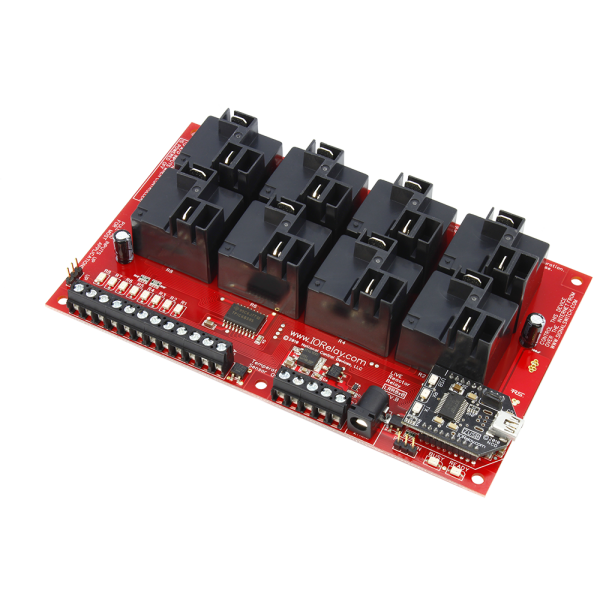

NCD LRR820 리액터 센서 제어 8 채널 고전력 릴레이 보드 + 8 채널 8 비트 ADC 제품 사진
