고전력 부하 2개를 PC 없이 개폐

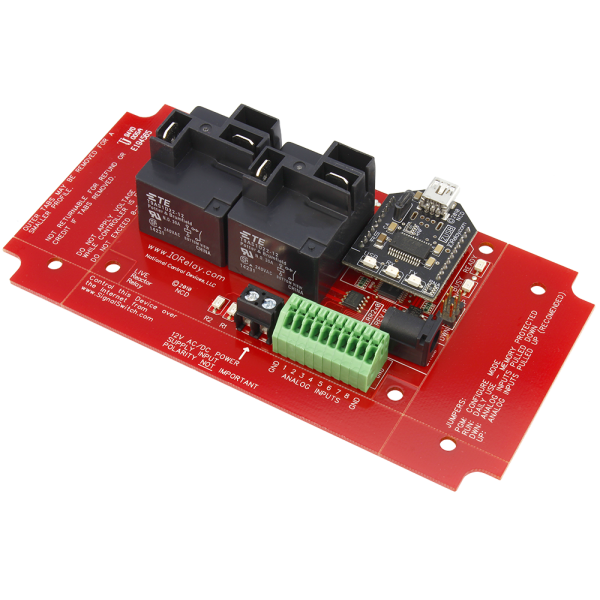

NCD LRR220 리액터 2채널 고전력 릴레이 센서 제어 보드 모델 : LRR220 릴레이 채널 : 2채널 릴레이 : 20 A SPDT 고전력형
견적 받기NCD 한국 독점 공급 파트너
NCD LRR220은 20 A SPDT 고전력 릴레이 2개와 아날로그 입력 8개를 갖춘 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. 전류가 큰 부하 두 개를 센서 조건에 따라 따로 제어합니다.
설정 소프트웨어로 조건을 저장해 두면 PC 연결 없이 보드가 단독으로 판단하고 동작합니다. 타이머 8개와 카운터 4개도 보드 안에서 처리합니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

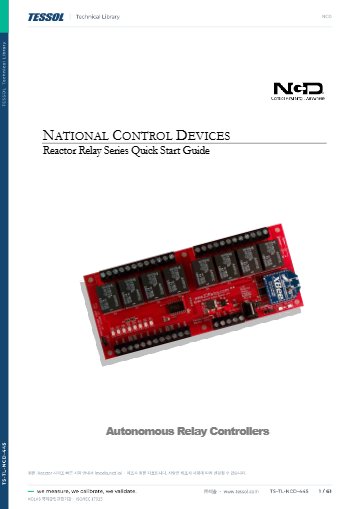

설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
환경과 수명
LRR220의 작동 환경과 릴레이 수명
| 항목 | LRR220 기준 |
|---|---|
| 작동 온도 | -40~85 °C |
| 작동 습도 | 0~70 % RH, 비응축 |
| 기계식 릴레이 수명 | 1,000만 회 (부품 등급) |
| 전기 수명 | 10만 회 (최대 부하, 부품 등급) |
사용 방법
LRR220 설정 소프트웨어 활용 순서
LRR220은 설정 단계에서만 PC가 필요합니다. 입력 조건은 포인트 앤 클릭 방식의 설정 소프트웨어에서 정하고, 완료한 뒤에는 PC를 분리해도 설정이 유지됩니다.
| 순서 | 할 일 |
|---|---|
| 1 | LRR220에 USB 모듈을 장착하고 12 VDC를 연결합니다. |
| 2 | PC와 USB 케이블로 이은 다음 설정 소프트웨어를 여세요. |
| 3 | 두 개 릴레이 각각의 동작 조건과 타이머, 카운터를 입력합니다. |
| 4 | 보드에 저장한 뒤 케이블을 분리하세요. |
| 5 | 입력 신호를 가해 고전력 릴레이 2개가 설정대로 동작하는지 점검합니다. |

사양
LRR220 제원
| 항목 | 사양 |
|---|---|
| 모델 | LRR220 |
| 릴레이 채널 | 2채널 |
| 릴레이 | 20 A SPDT 고전력형, 최대 240 VAC(절대 최대) |
| C–NC 접점 전류 | 10 A 이하 |
| 아날로그 입력 | 8개, 입력 조건은 사용자가 설정 |
| 입력 전압 범위 | 0~5 VDC |
| 백그라운드 타이머 | 8개 |
| 카운터 | 4개 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음) |
| 통신 모듈 | USB · 블루투스 · Wi-Fi · RS-232 · 이더넷 |

활용 분야
LRR220이 맞는 제어 현장
- 고전력 부하 개폐 — 20 A 접점으로 부하 두 개를 각각 직접 개폐합니다.
- 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.
- 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.

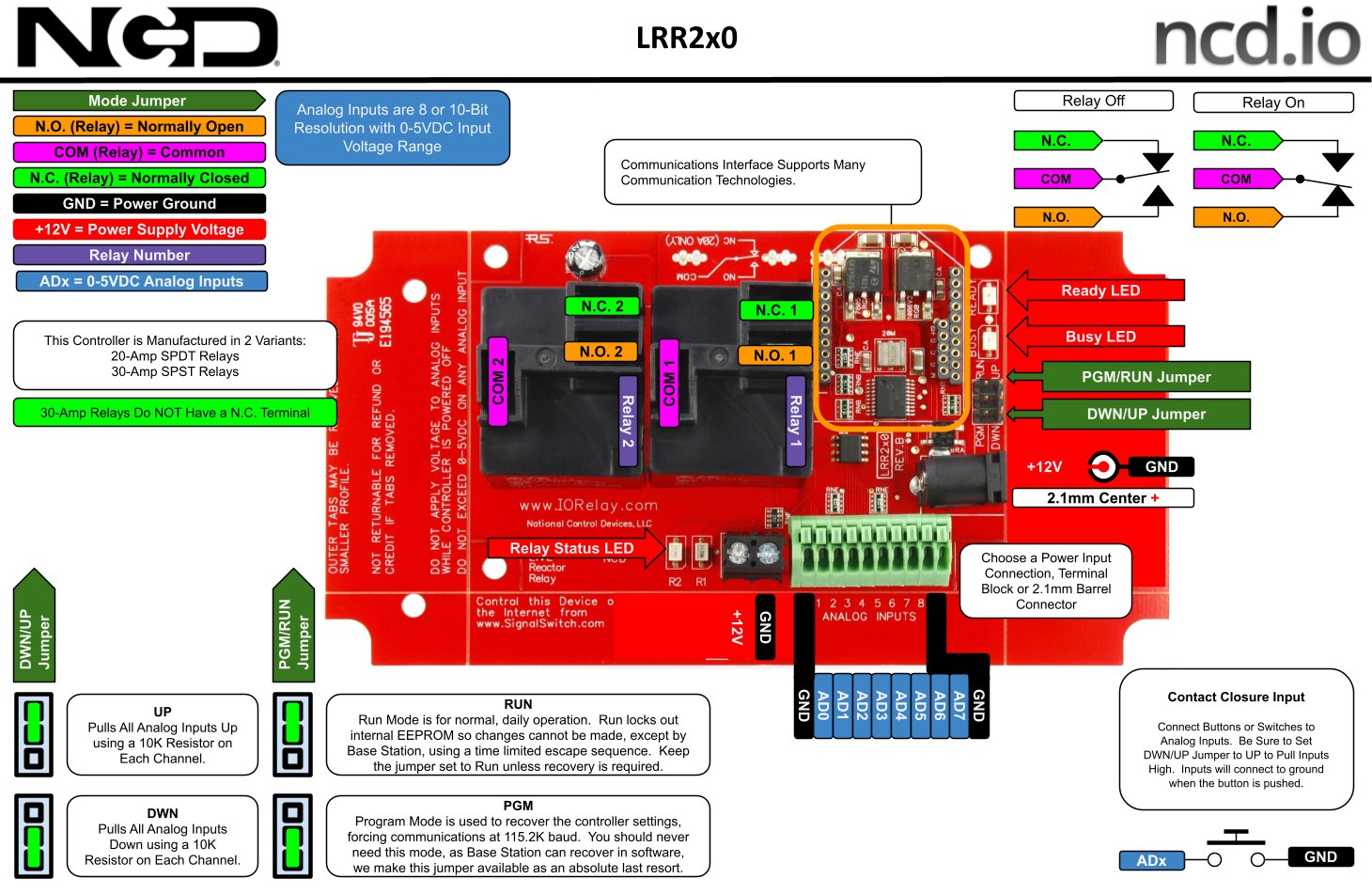

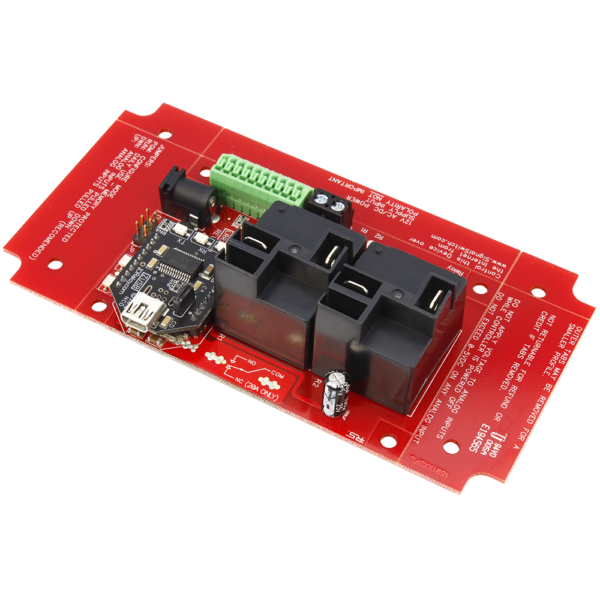

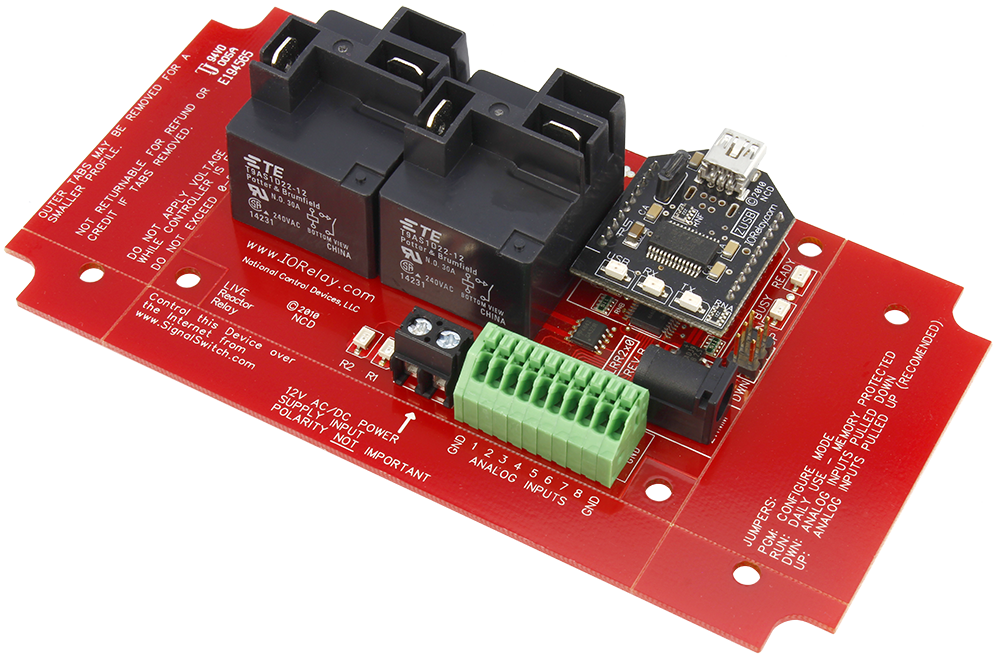

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRR220과 비교하는 채널·정격 구성
- LRR15 — 릴레이 1개, 5 A SPDT
- LRR120 — 릴레이 1개, 20 A SPDT 고전력
- LRR25 — 릴레이 2개, 5 A SPDT
- LRR45 — 릴레이 4개, 5 A SPDT
- LRR420 — 릴레이 4개, 20 A SPDT 고전력
- LRR85 — 릴레이 8개, 5 A SPDT
- LRR820 — 릴레이 8개, 20 A SPDT 고전력
관련 제품
LRR220과 함께 구성하는 NCD 제품
LRR220의 릴레이는 몇 A입니까?
20 A SPDT 고전력 릴레이 2개입니다.
LRR220은 설정 뒤 PC 없이 동작합니까?
그렇습니다. 초기 설정에만 PC가 필요하고 이후에는 단독으로 동작합니다.
LRR220과 5 A 모델은 무엇이 다릅니까?
릴레이 정격이 다릅니다. LRR220은 20 A SPDT 고전력형이고 같은 2채널의 신호용 모델은 LRR25입니다.
FAQ 자주묻는 질문
-
LRR220의 릴레이는 몇 A입니까?
20 A SPDT 고전력 릴레이 2개입니다.
-
LRR220은 설정 뒤 PC 없이 동작합니까?
그렇습니다. 초기 설정에만 PC가 필요하고 이후에는 단독으로 동작합니다.
-
LRR220과 5 A 모델은 무엇이 다릅니까?
릴레이 정격이 다릅니다. LRR220은 20 A SPDT 고전력형이고 같은 2채널의 신호용 모델은 LRR25입니다.
