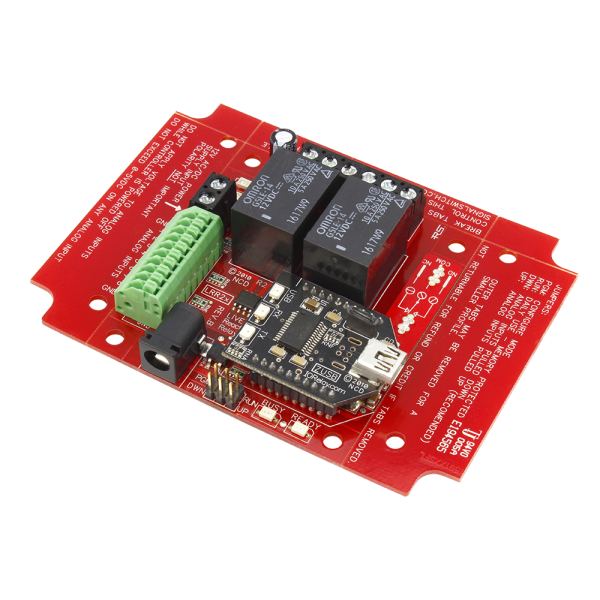

NCD LRR25 리액터 센서 제어 2 채널 SPDT 릴레이 보드 + 8 채널 8 비트 ADC

MODEL
LRR25
브랜드
NCD

부하 2개를⁣ 센서 조건별로 제어

NCD LRR25 리액터 2채널 5 A 릴레이 센서 제어 보드⁣ 모델 : LRR25⁣ 릴레이 채널 : 2채널⁣ 릴레이 : 5 A SPDT

견적 받기

NCD 한국 독점 공급 파트너

NCD LRR25는 5 A SPDT 릴레이 2개를 갖춘 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. 8개의 아날로그 입력 중 필요한 입력을 릴레이별 조건으로 지정합니다.

두 부하를 서로 다른 센서 조건으로 따로 개폐해야 할 때 보드 한 장으로 구성이 끝납니다. 설정을 저장하면 PC 없이 단독으로 동작합니다. (주)테솔이 국내에 공식 공급합니다.

2채널

릴레이 수

5 A SPDT

릴레이 정격

8개

타이머

4개

카운터

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

입력 8개

아날로그 입력 채널

타이머 8개

백그라운드 타이머

카운터 4개

횟수 기반 트리거

0 ~ 5 VDC

입력 전압 범위

채널 배분

LRR25 릴레이 2개의⁣ 조건 분리

구분LRR25 설정 내용
릴레이 2개각 릴레이에 별도의 입력 조건과 동작 시간을 지정합니다.
입력 8개스위치, 저항 변화, 0~5 VDC 신호 중 연결한 센서에 맞춥니다.
타이머와 카운터타이머 8개와 카운터 4개를 두 릴레이의 동작에 나눠 사용합니다.

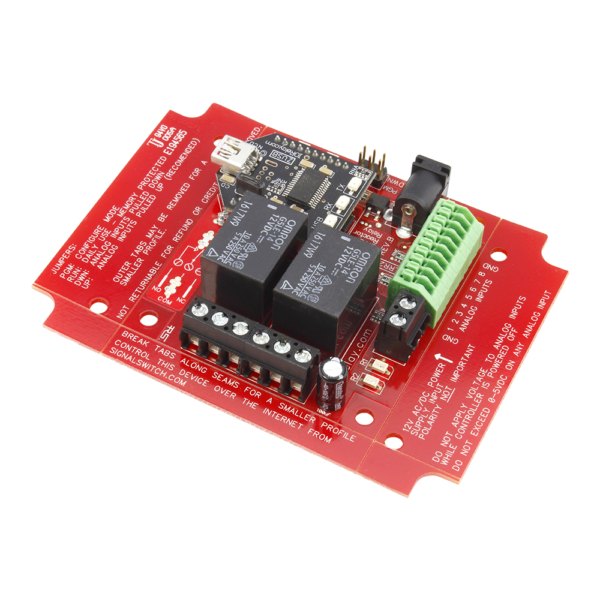

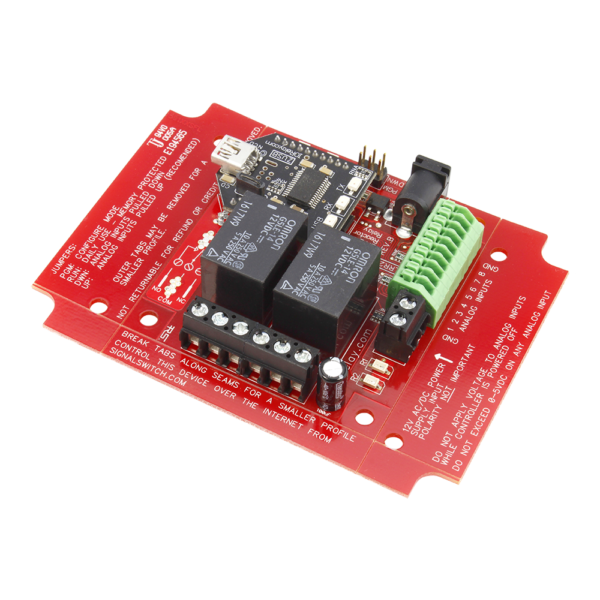

NCD LRR25 - 릴레이 2개와 단자대가 보이는 붉은색 릴레이 보드
릴레이 2개와 단자대가 보이는 붉은색 릴레이 보드

사용 방법

LRR25 연결부터⁣ 설정 저장까지

LRR25는 처음 한 번만 PC가 필요합니다. USB 모듈로 설정 소프트웨어에 연결해 조건을 저장한 뒤에는 보드가 스스로 입력을 읽고 릴레이 2개를 제어합니다.

순서할 일
1USB 통신 모듈을 보드에 끼우고 12 VDC 전원을 연결합니다.
2USB 케이블을 PC에 꽂고 설정 소프트웨어를 실행하세요.
3릴레이 2개 각각의 입력 조건, 타이머, 카운터를 지정합니다.
4저장을 마치면 PC를 분리하세요.
5센서 신호로 릴레이 2개가 각각 설정대로 동작하는지 확인합니다.

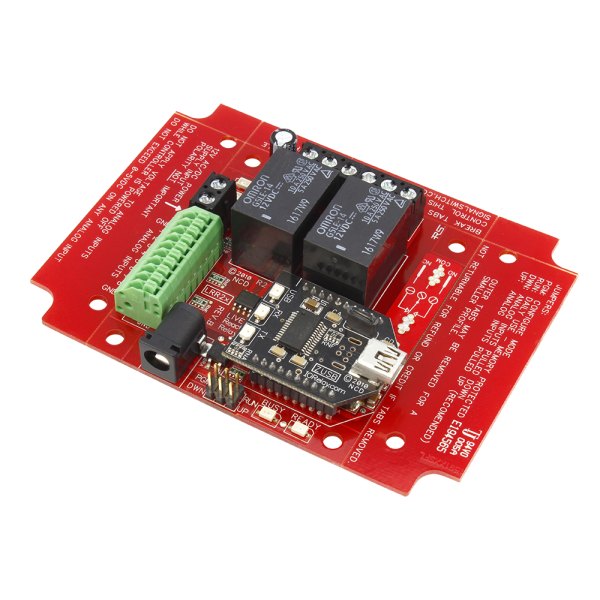

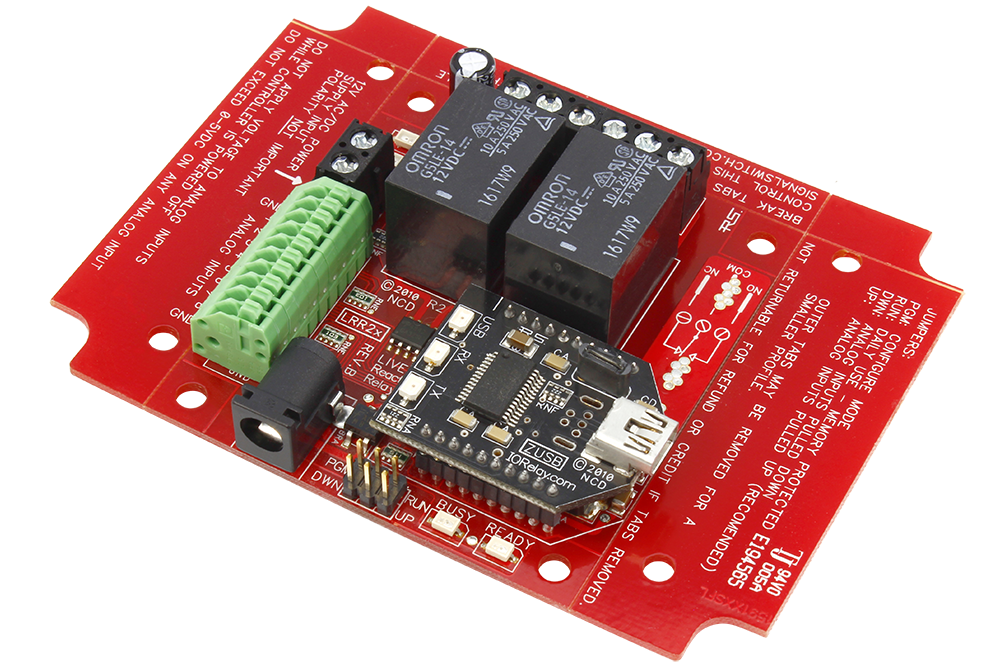

NCD LRR25 - 릴레이와 통신 모듈이 보이는 붉은색 보드 측면
릴레이와 통신 모듈이 보이는 붉은색 보드 측면

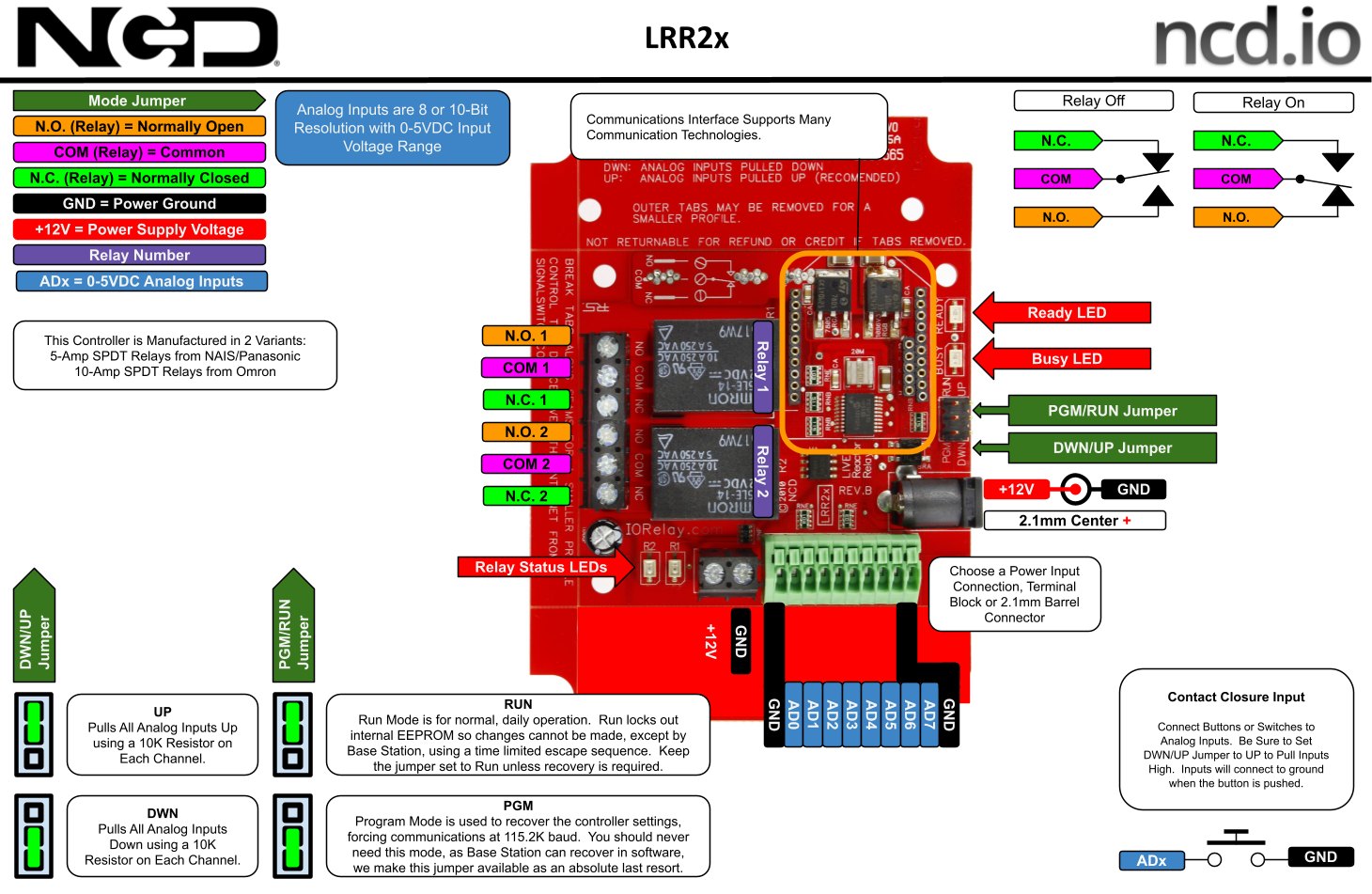

NCD LRR25 - 2채널 릴레이 보드의 단자와 ADC 입력 구성도
2채널 릴레이 보드의 단자와 ADC 입력 구성도

사양

LRR25⁣ 상세 사양

항목사양
모델LRR25
릴레이 채널2채널
릴레이5 A SPDT, 최대 240 VAC(절대 최대)
아날로그 입력8개, 입력 조건은 사용자가 설정
입력 전압 범위0~5 VDC
백그라운드 타이머8개
카운터4개
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
작동 습도0~70 % RH (비응축)

활용 분야

LRR25가⁣ 맞는 제어 현장

  • 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.
  • 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.
  • 반복 동작 — 타이머와 카운터로 두 부하의 동작 순서를 정합니다.

제품 상세 이미지

NCD LRR25 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

같은 계열

LRR25 외에⁣ 선택할 수 있는 구성

  • LRR15 — 릴레이 1개, 5 A SPDT
  • LRR120 — 릴레이 1개, 20 A SPDT 고전력
  • LRR220 — 릴레이 2개, 20 A SPDT 고전력
  • LRR45 — 릴레이 4개, 5 A SPDT
  • LRR420 — 릴레이 4개, 20 A SPDT 고전력
  • LRR85 — 릴레이 8개, 5 A SPDT
  • LRR820 — 릴레이 8개, 20 A SPDT 고전력
