16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 듀얼 인터페이스 로직 컨트롤러
브랜드
NCD

릴레이 없이 입출력만⁣ 갖춘 Fusion 컨트롤러

NCD FIO16 Fusion 듀얼 인터페이스 로직 컨트롤러⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)⁣ 작동 전압 : 10~15 VDC (정격 12 VDC)⁣ 대기 전력 소비 : 35~200 mA (통신 모듈 제외)

견적 받기

NCD 한국 독점 공급 파트너

NCD FIO16은 16 GPIO 또는 ADC와 I²C 포트를 갖춘 듀얼 인터페이스 로직 컨트롤러(Dual Interface Logic Controller)입니다. 보드에 릴레이는 없고, Fusion 컨트롤러의 센서 입력·시간표 로직만 갖춘 구성입니다. (주)테솔이 국내에 공식 공급합니다.

통신 포트가 두 개여서 PC 두 대가 같은 컨트롤러에 동시에 접속합니다. 릴레이가 필요하면 FXR 확장 포트에 릴레이 확장 보드를 꽂아 추가할 수 있습니다.

16

GPIO 또는 ADC

8/10비트

ADC 분해능

12 VDC

구동 전원

2대

동시 접속 PC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

입출력

FIO16의 GPIO·ADC·⁣ UXP 핀 배정

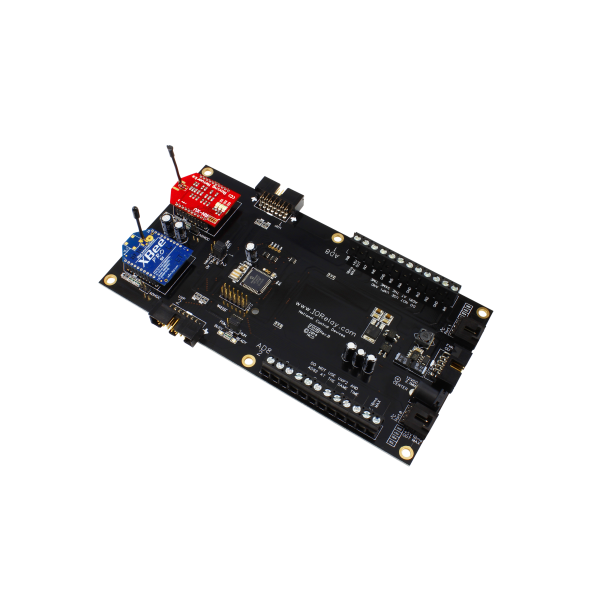

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 듀얼 인터페이스 로직 컨트롤러 제품 사진

세 기능 중 하나만 활성화

입출력 핀은 ADC, GPIO, UXP 확장이 같은 핀을 공유하므로 한 번에 하나만 활성화됩니다. 아날로그 센서가 많으면 ADC, 접점 신호가 중심이면 GPIO로 정하고, 입력이 더 필요하면 I²C 포트에 센서를 추가합니다. ADC·GPIO 입력을 나사 단자로 배선하려면 Fusion용 ADBO 브레이크아웃 보드(6인치 리본 케이블 포함, 별매)를 사용합니다.

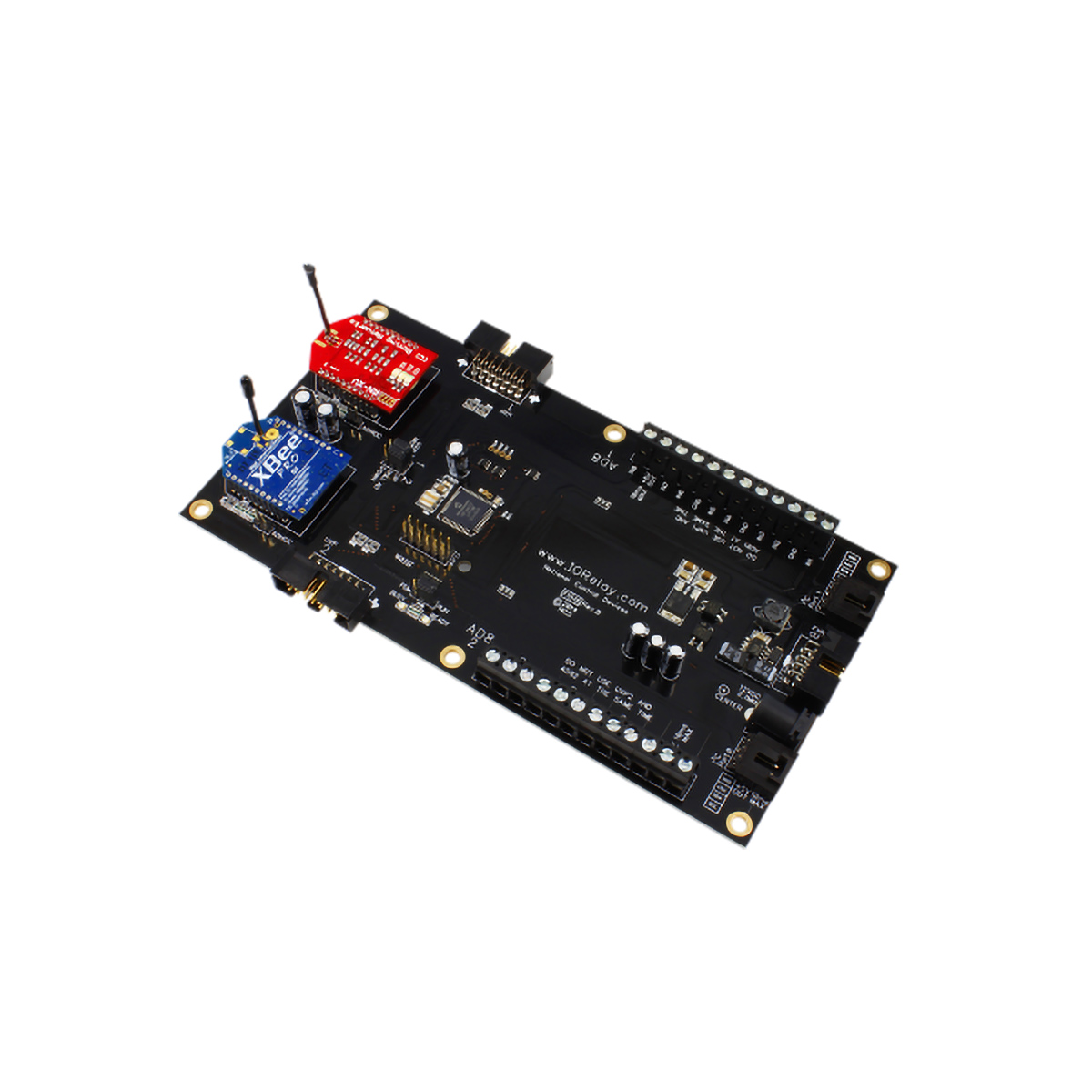

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 듀얼 인터페이스 로직 컨트롤러 - 무선 모듈이 장착된 검은색 로직 컨트롤러 보드
무선 모듈이 장착된 검은색 로직 컨트롤러 보드

사용 방법

FIO16을 Base Station에⁣ 연결하는 순서

  1. ncd.io/start에서 최신 Base Station을 내려받아 Windows PC에 설치합니다.
  2. 주문 때 고른 통신 모듈로 FIO16을 PC에 연결하고 12 VDC 전원을 연결하세요.
  3. Base Station을 실행해 Connection Settings 창에서 COM Port와 기본 통신 속도를 지정합니다.
  4. 이더넷·Wi-Fi 모듈이면 Network를 고르고 장치 IP 주소를 입력하세요. 포트는 2101을 권장합니다.
  5. OK를 누르면 장치 식별과 설정을 위한 제어 화면이 열립니다. FIO16에는 릴레이가 없으므로 릴레이 제어는 FXR 보드를 붙인 뒤에 사용합니다.

설정(Configuration) 모드로 켜면 릴레이 제어가 꺼지므로, FXR 확장 후 릴레이가 반응하지 않으면 동작 모드와 Automatic Refreshing 설정부터 확인하세요.

사양

FIO16 사양

항목사양
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
통신듀얼 인터페이스, 통신 모듈은 구매 때 선택
RS-485 네트워크RS-485 모듈로 최대 4,000 ft, 최대 256개 NCD 장치
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (통신 모듈 제외)
전원 공급장치12 VDC, 1.25 A 이상 (NCD 표준 전원)
전원 커넥터2.1 mm 중앙 양극 배럴
제품 코드1625536614

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FIO16과⁣ 같은 계열 릴레이 모델

  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
