릴레이 하나로 충분한 소형 자동 제어
NCD FR15 Fusion 1채널 SPDT 릴레이 컨트롤러 릴레이 : 1채널 SPDT, 5 A 최대 전압 : 240 VAC (절대 최대) 기계식 릴레이 수명 : 1,000만 회 (부품 등급)
견적 받기NCD 한국 독점 공급 파트너

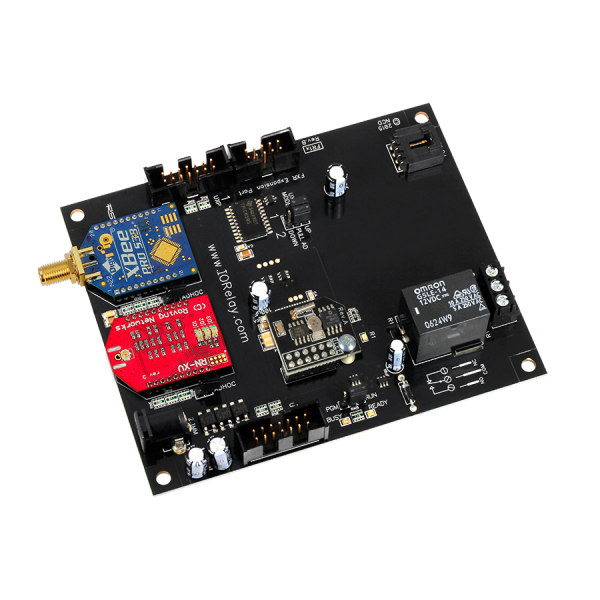

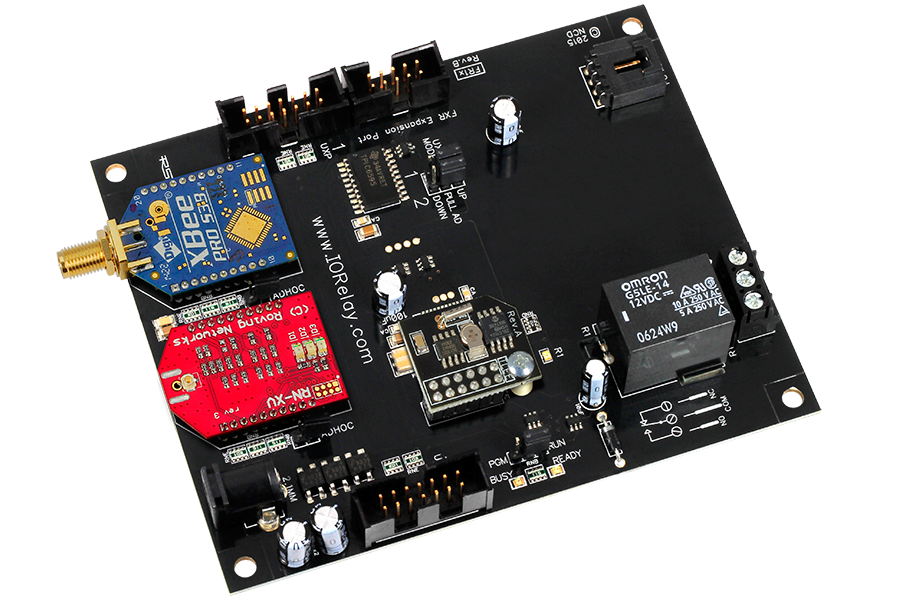

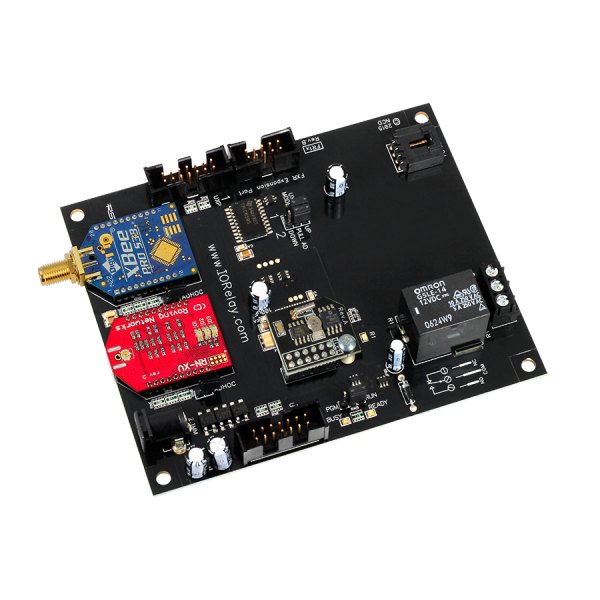

NCD FR15는 부하 하나를 개폐하는 1채널 SPDT 릴레이 컨트롤러(1-Channel SPDT Relay Controller)입니다. 16 GPIO 또는 ADC와 I²C 포트가 함께 있어 센서 값이나 정해 둔 시각에 릴레이를 자동으로 동작시킵니다. (주)테솔이 국내에 공식 공급합니다.
Fusion 릴레이 컨트롤러 가운데 릴레이가 가장 적은 구성입니다. 같은 FR1x 계열에 10 A SPDT 버전이 있고, 채널이 더 필요하면 FXR 확장 포트로 릴레이를 늘릴 수 있습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
전원 계산
FR15 소비 전류와 12 VDC 전원
FR15는 대기 상태에서 35~200 mA를 소비하고(통신 모듈 제외), 릴레이가 동작하면 28~60 mA가 더해집니다. 통신 모듈 전력은 별도이며, NCD 표준 전원은 2.1 mm 배럴(중앙 양극) 12 VDC, 1.25 A 이상 정격입니다.

사양
FR15 접점·동작 사양
| 항목 | 사양 |
|---|---|
| 릴레이 | 1채널 SPDT, 5 A |
| 최대 전압 | 240 VAC (절대 최대) |
| 기계식 릴레이 수명 | 1,000만 회 (부품 등급) |
| 동작 · 해제 시간 | 15 ms · 10 ms (부품 등급) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 작동 온도 | -40~85 °C |
| 제품 코드 | 1625543682 |
사용 방법
FR15 첫 연결과 Base Station 설정
Windows PC에 ncd.io/start의 Base Station을 설치한 뒤, 주문 때 고른 통신 모듈(USB 등)로 FR15를 연결하고 12 VDC 전원을 넣습니다. Base Station을 실행하면 열리는 Connection Settings에서 COM Port와 기본 통신 속도를 지정하세요.
이더넷·Wi-Fi 모듈이라면 Network를 선택해 장치 IP 주소를 입력하고, 포트는 2101을 권장합니다. OK를 누르면 제어 화면이 열리며 릴레이 색은 Taralist 파랑, Reactor 빨강, ProXR 초록으로 표시됩니다.
| 도구 | FR15에서 하는 일 |
|---|---|
| Taralist | 시간표에 따라 릴레이 1개를 켜고 끄며, 시간 변경 시뮬레이션으로 이벤트를 시험 |
| Reactor | 센서 입력에 맞춰 릴레이를 자동 동작 |
| ProXR | PC 명령으로 릴레이를 직접 제어 |
설정(Configuration) 모드에서는 릴레이 제어가 꺼집니다. 릴레이가 반응하지 않을 때는 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FR15와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
관련 제품
FR15를 키울 때 고려할 보드
FR15는 5 A보다 큰 부하를 개폐할 수 있습니까?
정격을 넘으므로 권장하지 않습니다. FR15의 접점은 5 A SPDT이며, 같은 1채널이라도 FR1x 계열의 10 A SPDT 버전이나 20 A SPDT 고전력형 FR120을 고를 수 있습니다.
FR15의 릴레이를 나중에 늘릴 수 있습니까?
네. FXR 확장 보드를 FXR 확장 포트에 연결하면 릴레이를 추가할 수 있습니다.
FR15는 PC 없이 동작합니까?
네. 설정을 마치면 센서 입력과 시간표 조건에 따라 릴레이가 스스로 동작합니다.
FAQ 자주묻는 질문
-
FR15는 5 A보다 큰 부하를 개폐할 수 있습니까?
정격을 넘으므로 권장하지 않습니다. FR15의 접점은 5 A SPDT이며, 같은 1채널이라도 FR1x 계열의 10 A SPDT 버전이나 20 A SPDT 고전력형 FR120을 고를 수 있습니다.
-
FR15의 릴레이를 나중에 늘릴 수 있습니까?
네. FXR 확장 보드를 FXR 확장 포트에 연결하면 릴레이를 추가할 수 있습니다.
-
FR15는 PC 없이 동작합니까?
네. 설정을 마치면 센서 입력과 시간표 조건에 따라 릴레이가 스스로 동작합니다.
