NCD 16 GPIO 또는 ADC 및 I2C를 지원하는 Fusion 8 채널 솔리드 스테이트 릴레이 컨트롤러

MODEL
16 GPIO 또는 ADC 및 I2C를 지원하는 Fusion 8 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드
NCD

SSR 8채널을⁣ 주문형으로 구성

NCD FSSR8x 8채널 솔리드스테이트 릴레이 컨트롤러⁣ 출력 : 8채널 SPST 솔리드스테이트⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)⁣ 작동 전압 : 10~15 VDC (정격 12 VDC)

견적 받기

NCD 한국 독점 공급 파트너

NCD FSSR8x는 SPST 솔리드스테이트 릴레이(SSR) 8개를 구동하는 8채널 솔리드스테이트 릴레이 컨트롤러(8-Channel Solid State Relay Controller)입니다. SSR은 보드에 포함되지 않으며 주문 때 선택합니다. (주)테솔이 국내에 공식 공급합니다.

센서 입력과 시간표로 8채널을 자동 제어하고 PC 두 대가 동시에 접속합니다.

8채널

솔리드스테이트

Type A~H

SSR 유형 선택

16

GPIO 또는 ADC

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

SSR 선택

FSSR8x 8채널에⁣ SSR을 맞추는 순서

FSSR8x는 컨트롤러만 공급되고 SSR은 별도입니다. Crydom SSR에 맞춰 설계된 보드이며, 채널마다 부하 종류와 전류를 정리해 아래 유형 가운데 주문 때 지정하세요.

SSR 유형정격과 부하
Type A2 A, 저항성 AC 부하
Type B5 A, 저항성 AC 부하
Type C5 A, 유도성 AC 부하
Type D25 A, 유도성 AC 부하
Type E25 A, 저항성 AC 부하
Type F3 A, DC 부하
Type G20 A, DC 부하
Type H10 A, DC 부하

기계식 릴레이의 접점 수명이나 동작 시간 사양은 이 보드에 해당하지 않으며, 필요한 값은 선택한 SSR의 정격을 따릅니다.

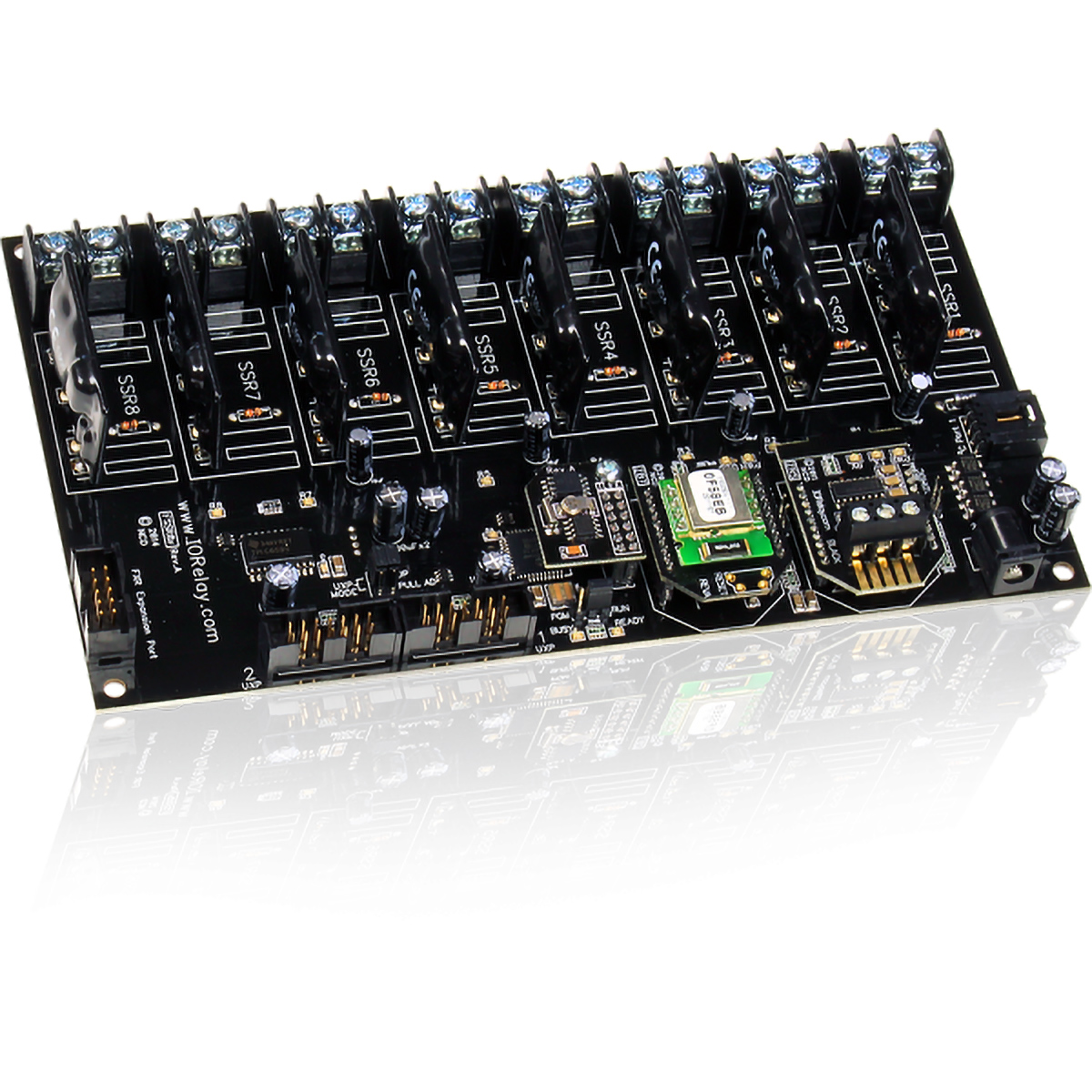

NCD 16 GPIO 또는 ADC 및 I2C를 지원하는 Fusion 8 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 8개와 모듈이 장착된 검은색 보드
솔리드 스테이트 릴레이 8개와 모듈이 장착된 검은색 보드

사양

FSSR8x 사양

항목사양
출력8채널 SPST 솔리드스테이트
SSR보드에 포함되지 않음 (주문 때 Type A~H 선택)
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
작동 전압10~15 VDC (정격 12 VDC)
전원 공급장치12 VDC, 1.25 A 이상 (NCD 표준 전원)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
통신듀얼 인터페이스, 통신 모듈은 구매 때 선택
작동 온도-40~85 °C
작동 습도0~70 % RH (비응축)

활용 분야

FSSR8x 8채널⁣ 제어 시나리오

  • 시간표 제어 — Taralist 일정에 따라 SSR 채널이 켜지고 꺼집니다.
  • 센서 연동 — Reactor가 센서 값을 보고 해당 채널을 동작시킵니다.
  • PC 명령 제어 — ProXR 명령으로 채널별 출력을 직접 지시합니다.

사용 방법

FSSR8x 연결과⁣ Base Station 사용법

  1. Windows 노트북이나 PC를 준비하고 ncd.io/start에서 Base Station 설치 파일을 받으세요.
  2. FSSR8x 보드에 12 VDC를 넣고, 주문한 통신 모듈 쪽 포트로 PC와 케이블을 잇습니다.
  3. 프로그램을 켜면 Connection Settings가 먼저 뜹니다. 여기서 COM Port 번호와 기본 통신 속도를 지정합니다.
  4. 유선 이더넷이나 Wi-Fi 모듈로 붙일 때는 Network를 선택하고 IP 주소를 입력합니다. 포트는 2101이 권장값입니다.
  5. OK를 누르면 장치 식별과 설정, 명령 세트 사용을 위한 제어 화면이 열립니다. 채널 색은 Taralist가 파랑, Reactor가 빨강, ProXR이 초록입니다.

시간표를 쓰는 설비는 Base Station의 시간 변경 시뮬레이션으로 이벤트를 먼저 시험하세요. Configuration 모드로 켜면 릴레이 제어가 정지합니다. SSR 채널이 반응하지 않는 경우 동작 모드와 Automatic Refreshing 설정이 첫 점검 항목입니다.

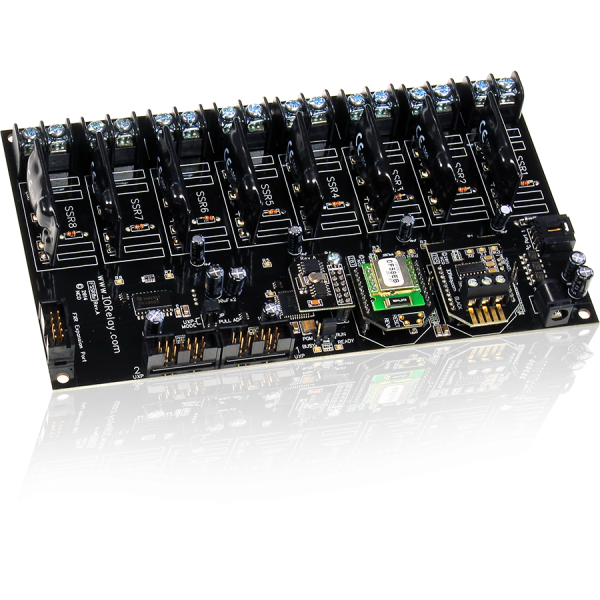

NCD 16 GPIO 또는 ADC 및 I2C를 지원하는 Fusion 8 채널 솔리드 스테이트 릴레이 컨트롤러 제품 사진

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FSSR8x와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
