NCD FR41DPDT 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 4 채널 DPDT 릴레이 컨트롤러

MODEL
FR41DPDT
브랜드
NCD

신호 회로 4개를⁣ 전환하는 컨트롤러

NCD FR41DPDT 4채널 DPDT 릴레이 컨트롤러⁣ 릴레이 : DPDT 신호 릴레이 4개, 1 A⁣ 신호 전압 : 최대 12 VDC (저전력 신호용)⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)

견적 받기

NCD 한국 독점 공급 파트너

NCD FR41DPDT는 1 A DPDT 신호 릴레이 4개와 16 GPIO 또는 ADC를 갖춘 4채널 DPDT 릴레이 컨트롤러(4-Channel DPDT Relay Controller)입니다. 센서 입력이나 시간표에 따라 4개 신호 회로를 PC 없이 전환합니다. (주)테솔이 국내에 공식 공급합니다.

1 A 접점은 최대 12 VDC의 저전력 신호용입니다. 같은 FR4xDPDT 계열에 3 A·5 A DPDT 버전이 따로 있고, 통신 포트가 두 개여서 PC 두 대가 동시에 접속합니다.

4개

DPDT 신호 릴레이

1 A

DPDT 접점 정격

12 VDC

구동 전원

2대

동시 접속 PC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

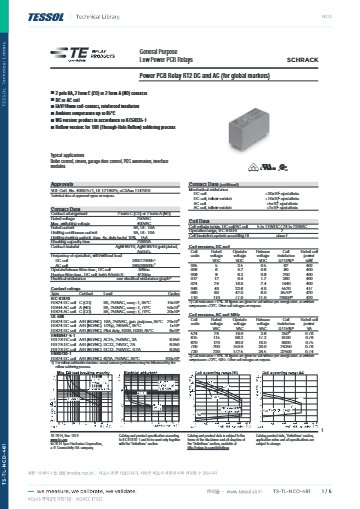

릴레이 정격

FR41DPDT 1 A 접점과⁣ 신호 전압 한계

FR41DPDT의 릴레이 4개는 모두 1 A DPDT 접점이며 최대 12 VDC의 저전력 신호용입니다. 더 높은 전압이나 큰 전류를 개폐해야 하면 FR45(5 A SPDT)나 FR420(20 A SPDT 고전력)을 검토하세요.

3 A나 5 A DPDT 접점이 필요하면 같은 4채널 구성의 FR4xDPDT 해당 버전을 문의해 주세요. 구동 전원은 12 VDC이며, 대기 전류 35~200 mA(통신 모듈 제외)에 동작 중인 릴레이마다 28~60 mA가 더해집니다.

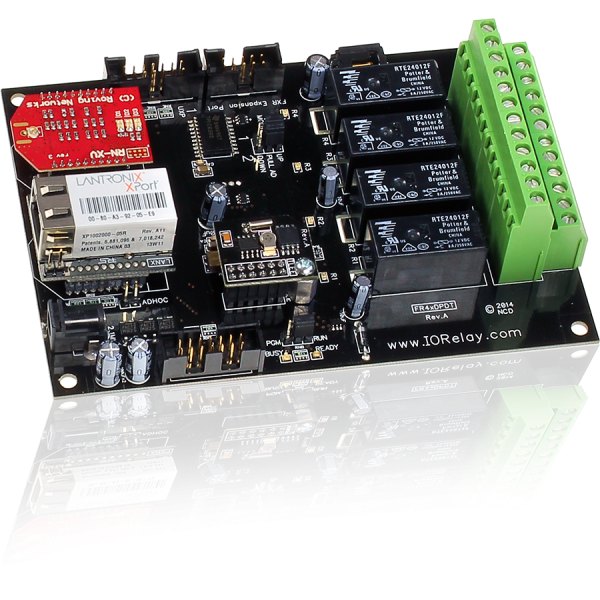

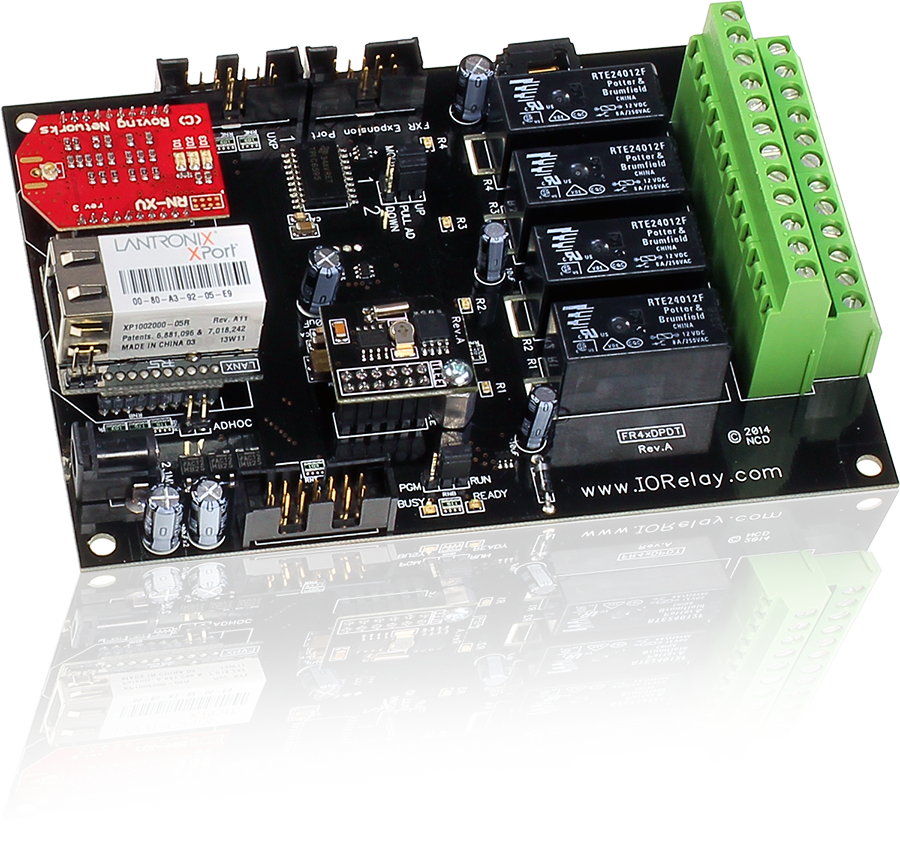

NCD FR41DPDT - 녹색 터미널 블록이 달린 릴레이 컨트롤러 기판
녹색 터미널 블록이 달린 릴레이 컨트롤러 기판

사용 방법

FR41DPDT를 Base Station에⁣ 연결하는 순서

  1. ncd.io/start에서 최신 Base Station을 내려받아 Windows PC에 설치합니다.
  2. 주문 때 고른 통신 모듈(USB 등)로 FR41DPDT 보드를 PC에 연결하고 12 VDC 전원을 연결하세요.
  3. Base Station을 실행하면 열리는 Connection Settings 창에서 COM Port를 고르고 기본 통신 속도를 지정합니다.
  4. 이더넷·Wi-Fi 모듈이라면 Network를 선택해 장치 IP 주소를 입력하세요. 포트는 2101을 권장합니다.
  5. OK를 누르면 제어 화면이 열리고 릴레이 상태가 표시됩니다. Taralist는 파랑, Reactor는 빨강, ProXR은 초록으로 구분됩니다.

Taralist 시간표를 만들었다면 Base Station에서 시간 변경을 시뮬레이션해 이벤트마다 동작이 바뀌는지 확인하세요. Configuration 모드로 켜면 릴레이 제어가 정지합니다. 릴레이가 반응하지 않는 경우 동작 모드와 Automatic Refreshing 설정이 첫 점검 항목입니다.

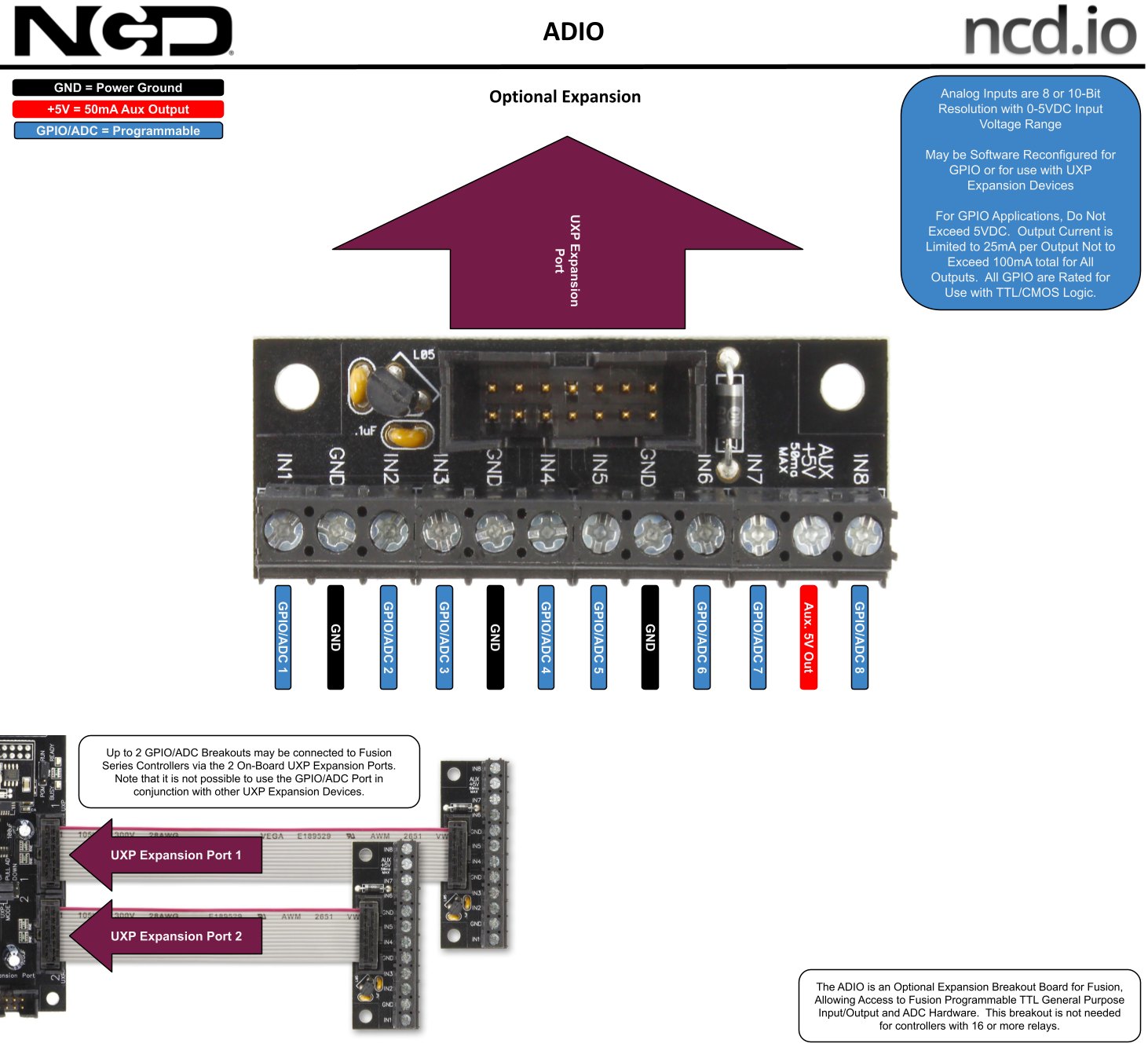

NCD FR41DPDT - 옵션 확장 보드의 단자 연결 구성도
옵션 확장 보드의 단자 연결 구성도

사양

FR41DPDT 접점·전원 사양

항목사양
릴레이DPDT 신호 릴레이 4개, 1 A
신호 전압최대 12 VDC (저전력 신호용)
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비릴레이당 28~60 mA
기계식 릴레이 수명1,000만 회 (부품 등급)
릴레이 동작·해제 시간15 ms · 10 ms (부품 등급)
작동 온도-40~85 °C
동시 접속PC 2대 (듀얼 통신 포트)

활용 분야

FR41DPDT가 맡는⁣ 제어 작업

  • 센서 연동 — 센서 입력이 바뀌면 지정한 신호 회로를 전환합니다.
  • 시간표 운영 — Taralist에 정한 시각이 되면 4개 회로를 개폐합니다.
  • 이중 접속 — 운영 PC와 보수 PC가 같은 보드를 나눠 다룹니다.

제품 상세 이미지

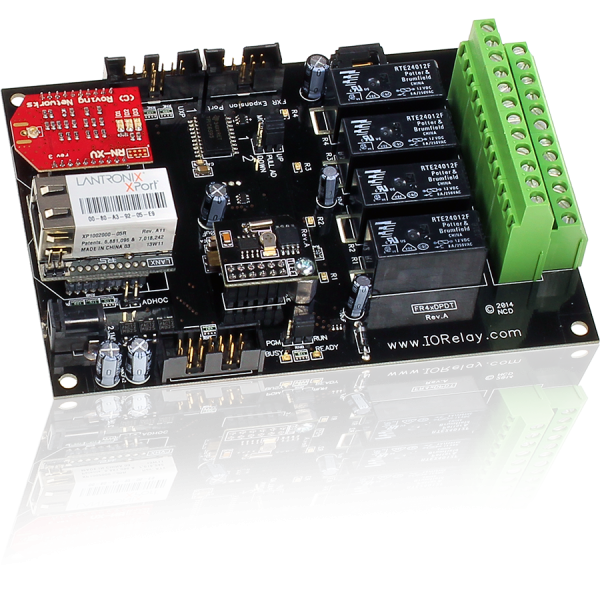

NCD FR41DPDT 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FR41DPDT와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층

관련 제품

FR41DPDT와 함께⁣ 보는 제어 보드
