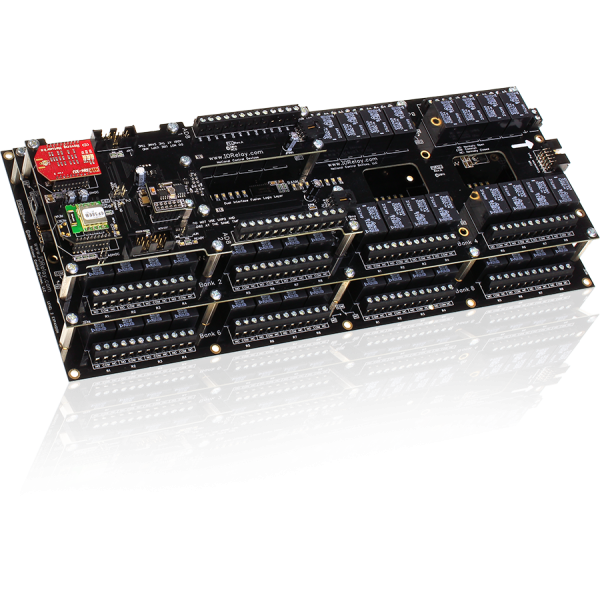

NCD FLL_FXR325_FXR32xL2 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 64 채널 SPDT 릴레이 컨트롤러

MODEL
FLL_FXR325_FXR32xL2
브랜드
NCD

최대 규모 64회로⁣ 릴레이 컨트롤러

NCD FLL_FXR325_FXR32xL2 64채널 SPDT 릴레이 컨트롤러⁣ 릴레이 : SPDT 64개, 5 A⁣ 구성 : 32채널 + 32채널 보드 이중 적층⁣ 최대 전압 : 240 VAC (절대 최대)

견적 받기

NCD 한국 독점 공급 파트너

NCD FLL_FXR325_FXR32xL2는 5 A SPDT 릴레이 64개와 16 GPIO 또는 ADC를 갖춘 64채널 SPDT 릴레이 컨트롤러(64-Channel SPDT Relay Controller)입니다. Fusion 릴레이 컨트롤러 계열에서 릴레이가 가장 많은 구성입니다. (주)테솔이 국내에 공식 공급합니다.

32채널 보드 두 장을 이중 적층해 구성합니다. PC 두 대가 동시에 접속하며 센서와 시간표로 단독 운전합니다.

64개

SPDT 릴레이

32 + 32

적층 구성

5 A

SPDT 접점 정격

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

64회로

FLL_FXR325_FXR32xL2⁣ 64회로 전원 설계

FLL_FXR325_FXR32xL2의 릴레이 64개는 모두 5 A SPDT이며 전압은 240 VAC가 절대 최대입니다. 같은 64채널 구성에 10 A 버전도 있습니다.

구동 전원은 12 VDC 하나입니다. 대기 전류 35~200 mA에 동작 중인 릴레이당 28~60 mA가 더해지고 통신 모듈 전력은 별도이며, 동시 동작 수를 알려 주시면 공급장치 용량을 함께 정리해 드립니다.

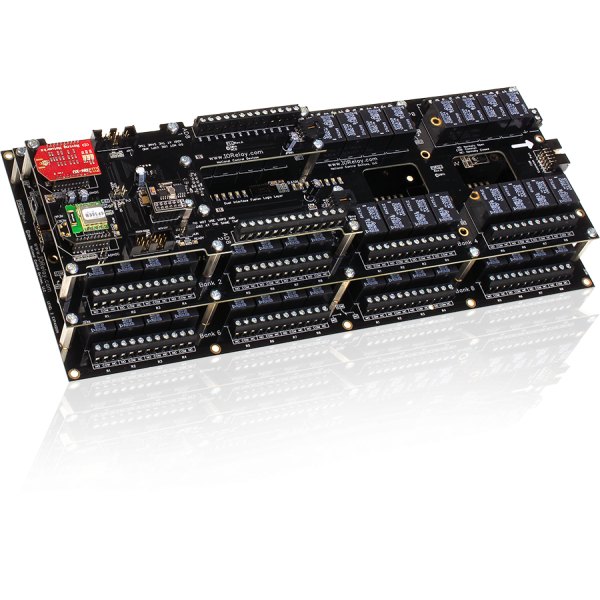

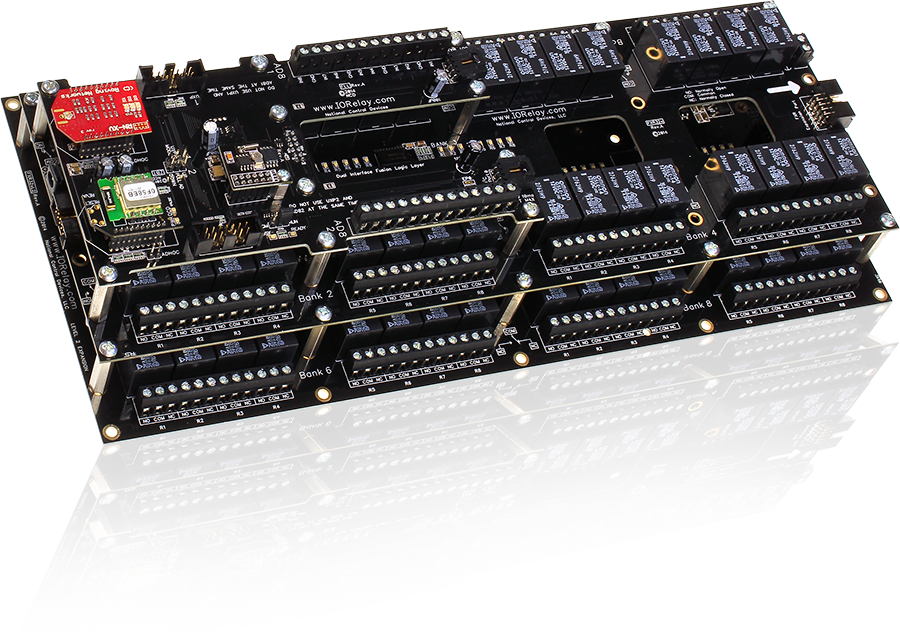

NCD FLL_FXR325_FXR32xL2 - 무선 모듈과 릴레이가 여러 열로 배열된 64채널 보드
무선 모듈과 릴레이가 여러 열로 배열된 64채널 보드

사양

FLL_FXR325_FXR32xL2 사양 일람

항목사양
릴레이SPDT 64개, 5 A
구성32채널 + 32채널 보드 이중 적층
최대 전압240 VAC (절대 최대)
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비릴레이당 28~60 mA
기계식 릴레이 수명1,000만 회 (부품 등급)
작동 습도0~70 % RH (비응축)

활용 분야

FLL_FXR325_FXR32xL2⁣ 대규모 제어

  • 시간표 운영 — 설비 여러 구역을 일정에 맞춰 단계별로 기동합니다.
  • 센서 연동 — 입력 조건이 맞는 회로만 개폐합니다.
  • 네트워크 운용 — RS-485 모듈로 최대 256개 NCD 장치를 묶습니다.

사용 방법

FLL_FXR325_FXR32xL2⁣ PC 접속 절차

  1. ncd.io/start 접속 후 Base Station을 내려받아 설치합니다(Windows용).
  2. 장치 쪽에서는 FLL_FXR325_FXR32xL2 보드에 통신 모듈이 꽂혀 있는지 확인하고 12 VDC 전원을 연결하세요.
  3. PC에서 Base Station을 열어 Connection Settings의 COM Port, 통신 속도 항목을 정합니다.
  4. Wi-Fi·이더넷 모듈이라면 COM Port 대신 Network 항목에 장치 IP 주소를 넣고 포트는 2101을 권장합니다.
  5. OK 이후에는 제어 화면에서 릴레이 동작의 주체를 파랑(Taralist), 빨강(Reactor), 초록(ProXR)으로 알 수 있습니다.

일정 제어를 설정했다면 시간 변경 시뮬레이션으로 이벤트마다 동작이 바뀌는지 확인하세요. 장치를 Configuration 모드로 켜면 제어가 꺼집니다. 릴레이가 응답하지 않으면 이 모드와 Automatic Refreshing 설정을 점검하세요.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FLL_FXR325_FXR32xL2와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
