NCD 16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러

MODEL
16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드
NCD

SSR을 골라 붙이는⁣ 4채널 컨트롤러

NCD FSSR4x 4채널 솔리드스테이트 릴레이 컨트롤러⁣ 출력 : 4채널 SPST 솔리드스테이트⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)⁣ 작동 전압 : 10~15 VDC (정격 12 VDC)

견적 받기

NCD 한국 독점 공급 파트너

NCD FSSR4x는 SPST 솔리드스테이트 릴레이(SSR) 4개를 구동하는 4채널 솔리드스테이트 릴레이 컨트롤러(4-Channel Solid State Relay Controller)입니다. 보드에 SSR이 포함되지 않아 부하에 맞는 SSR 유형을 주문 때 지정합니다. (주)테솔이 국내에 공식 공급합니다.

센서 입력과 시간표로 4채널을 자동 제어하고, 통신 포트가 두 개여서 PC 두 대가 동시에 접속합니다.

4채널

솔리드스테이트

Type A~H

SSR 유형 선택

12 VDC

구동 전원

16

GPIO 또는 ADC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

SSR 지정

FSSR4x에 장착할⁣ SSR 유형 정하기

FSSR4x는 컨트롤러 보드만 공급되며 SSR은 포함되지 않습니다. SSR 유형은 부하 종류(저항성 AC·유도성 AC·DC)와 전류로 고르며, 주문 때 고를 수 있는 유형은 아래와 같습니다.

SSR 유형정격과 부하
Type A2 A, 저항성 AC 부하
Type B5 A, 저항성 AC 부하
Type C5 A, 유도성 AC 부하
Type D25 A, 유도성 AC 부하
Type E25 A, 저항성 AC 부하
Type F3 A, DC 부하
Type G20 A, DC 부하
Type H10 A, DC 부하

기계식 릴레이의 부품 등급 값(수명 1,000만 회, 동작·해제 시간)은 이 보드에 장착하는 SSR에는 해당하지 않습니다.

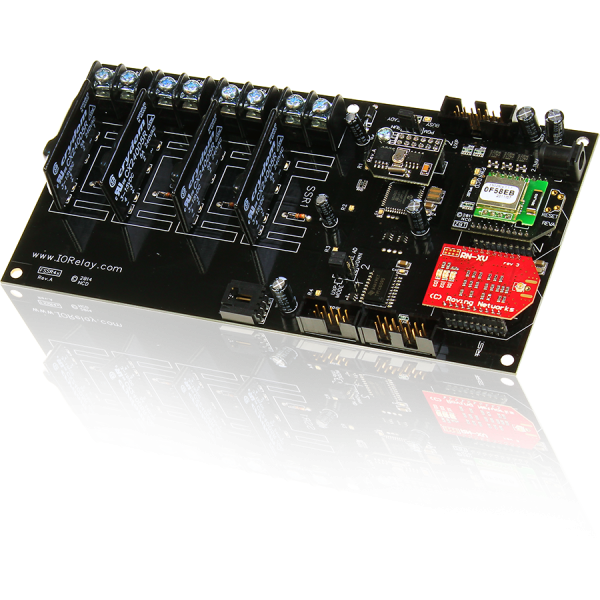

NCD 16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 4개와 무선 모듈이 있는 보드
솔리드 스테이트 릴레이 4개와 무선 모듈이 있는 보드

사양

FSSR4x 사양표

항목사양
출력4채널 SPST 솔리드스테이트
SSR보드에 포함되지 않음 (주문 때 Type A~H 선택)
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
작동 전압10~15 VDC (정격 12 VDC)
전원 공급장치12 VDC, 1.25 A 이상 (NCD 표준 전원)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
작동 온도-40~85 °C
보관 온도-55~85 °C
동시 접속PC 2대 (듀얼 통신 포트)
정격 기준 조건12 VDC 동작, 21 °C 기준

활용 분야

FSSR4x 4채널의⁣ 제어 방식

  • 시간표 제어 — Taralist 이벤트에 따라 SSR 4채널이 동작합니다.
  • 센서 연동 — Reactor 조건이 맞으면 해당 채널이 켜집니다.
  • PC 명령 제어 — ProXR 명령으로 채널을 직접 켜고 끕니다.

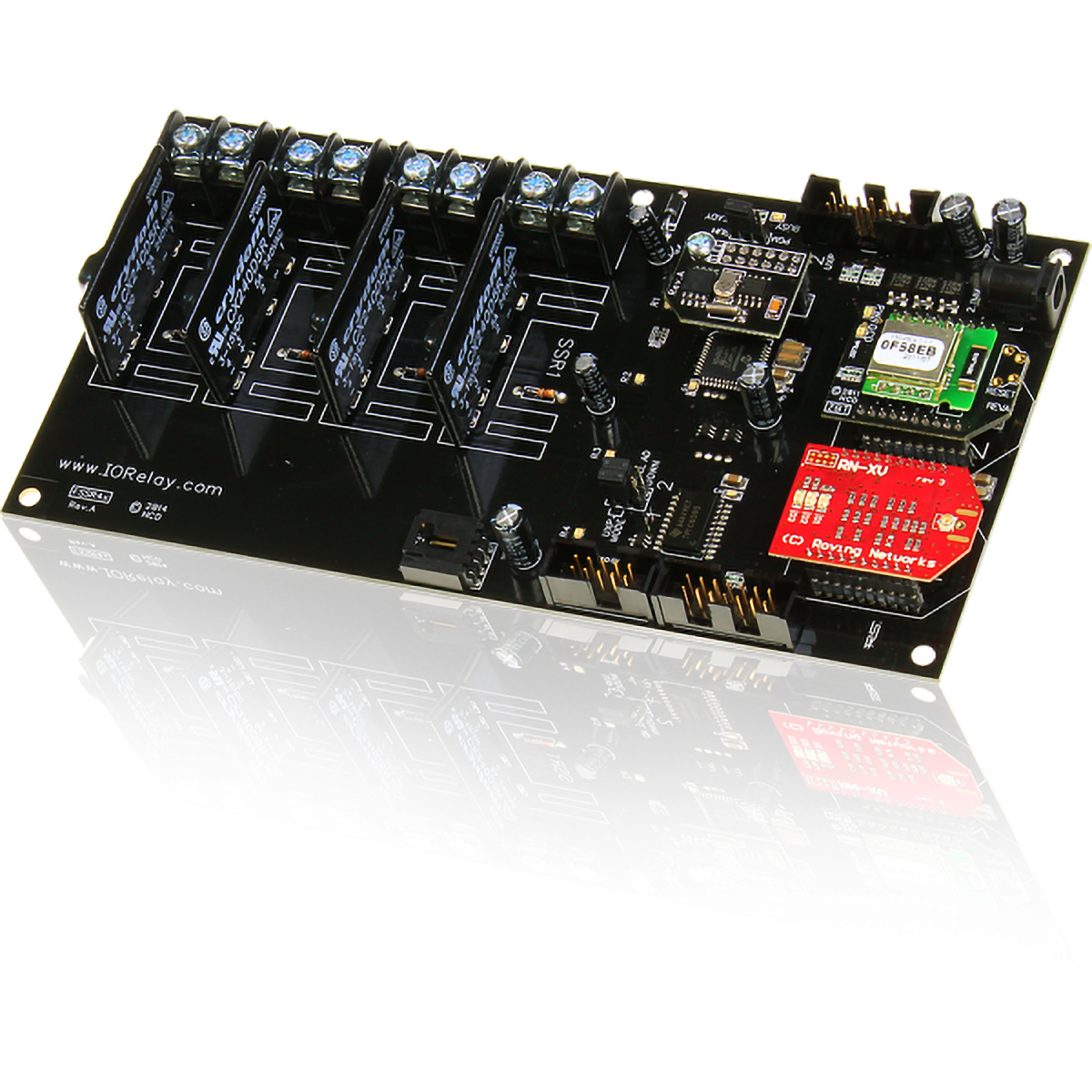

NCD 16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러 제품 사진

사용 방법

FSSR4x 첫 연결과⁣ Base Station 설정

  1. Windows PC에 ncd.io/start의 최신 Base Station을 설치합니다.
  2. 구매 때 선택한 통신 모듈을 FSSR4x 보드에 꽂아 PC와 이으세요. 전원은 12 VDC입니다.
  3. Base Station 첫 화면(Connection Settings)에서 COM Port와 기본 통신 속도를 지정합니다.
  4. 이더넷·Wi-Fi 모듈은 Network 항목에 장치 IP 주소를 넣습니다. 포트는 2101을 권장합니다.
  5. OK를 누르면 제어 화면에 SSR 채널별 상태가 표시됩니다. 파랑은 Taralist, 빨강은 Reactor, 초록은 ProXR 동작입니다.

Taralist 시간표는 Base Station의 시간 변경 시뮬레이션으로 이벤트별 동작을 미리 시험할 수 있습니다. 제어가 멈춘 것처럼 보이면 Configuration 모드 여부와 Automatic Refreshing 설정을 확인하세요.

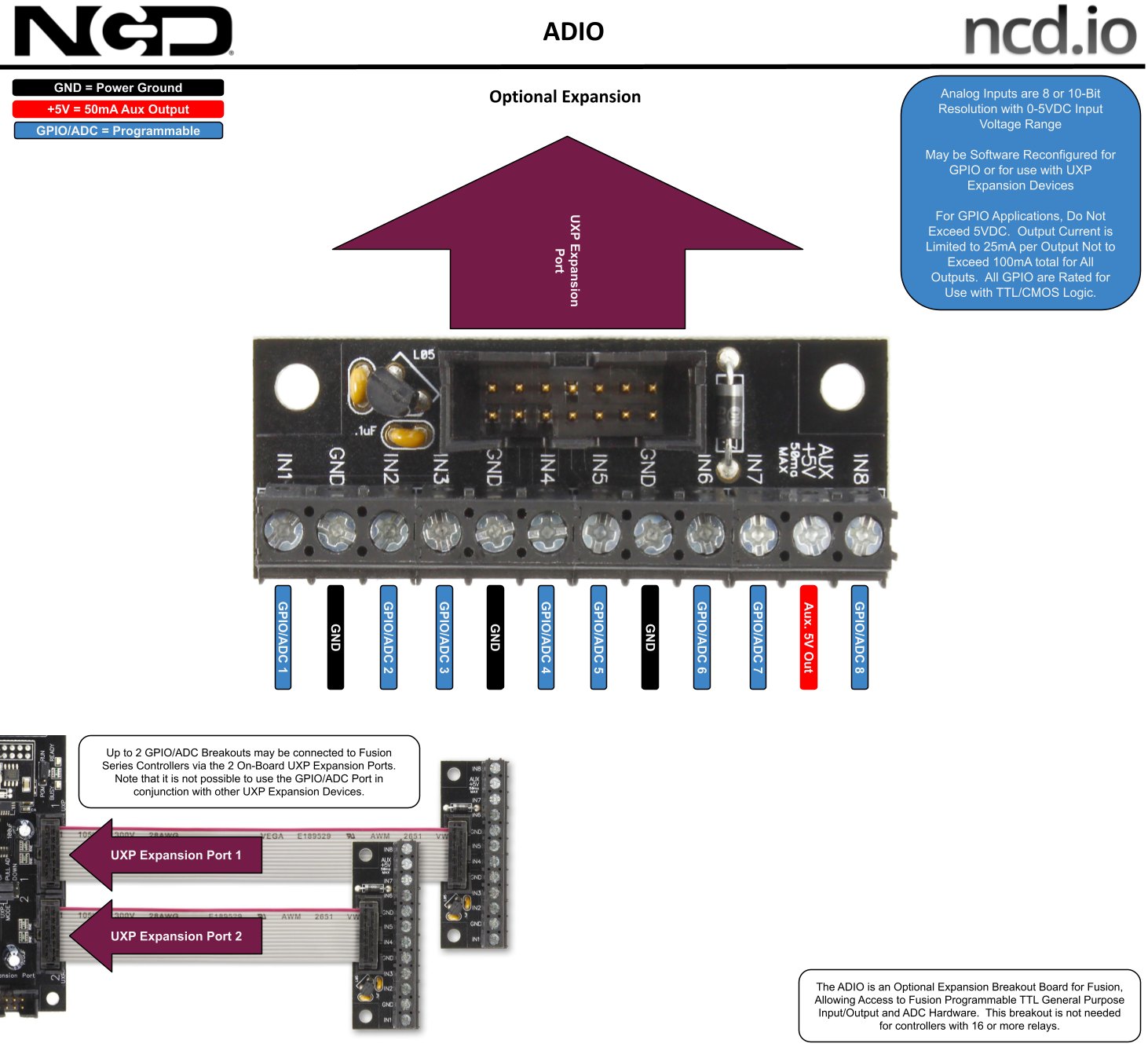

NCD 16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러 - 옵션 확장 보드의 단자 연결 구성도
옵션 확장 보드의 단자 연결 구성도

제품 상세 이미지

NCD 16 GPIO 또는 ADC 및 I2C를 갖춘 Fusion 4 채널 솔리드 스테이트 릴레이 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FSSR4x와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
