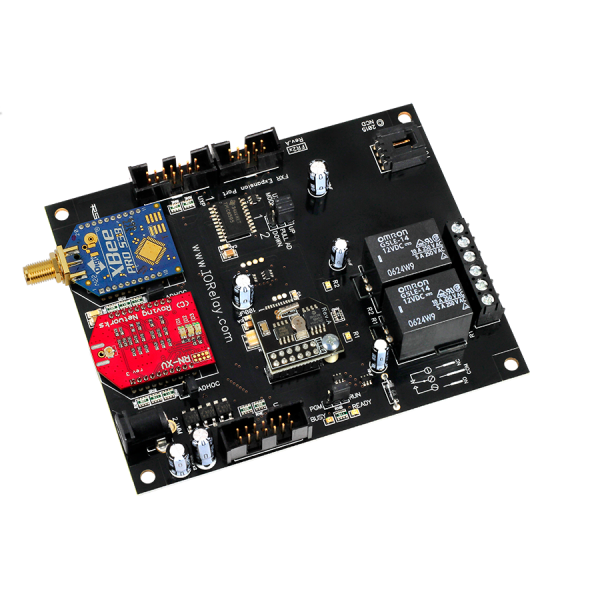

NCD FR25 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 SPDT 릴레이 컨트롤러

MODEL
FR25
브랜드
NCD

두 부하를 따로 켜는⁣ 2채널 릴레이

NCD FR25 Fusion 2채널 SPDT 릴레이 컨트롤러⁣ 릴레이 : 2채널 SPDT, 5 A⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)⁣ 대기 전력 소비 : 35~200 mA

견적 받기

NCD 한국 독점 공급 파트너

NCD FR25는 릴레이 2개를 독립 제어하는 2채널 SPDT 릴레이 컨트롤러(2-Channel SPDT Relay Controller)입니다. 센서 입력이나 시간표에 따라 두 부하를 따로 켜고 끄며, 16 GPIO 또는 ADC와 I²C 포트로 센서를 더 붙일 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

같은 FR2x 계열에 10 A SPDT 버전이 있어 부하 전류에 맞춰 고를 수 있습니다. 통신 포트가 둘이라 운영 PC와 점검용 PC가 동시에 접속합니다.

2채널

SPDT 릴레이

5 A

접점 정격

2대

동시 접속 PC

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

PC 두 대 접속

FR25 듀얼 통신 포트⁣ 운용 방식

통신 모듈 두 가지 선택

블루투스·USB·Wi-Fi·이더넷·장거리 무선·RS-232 가운데 두 가지를 구매할 때 고릅니다. 두 모듈로 PC 두 대가 동시에 접속하므로 점검 중에도 운영 PC의 연결이 끊기지 않습니다.

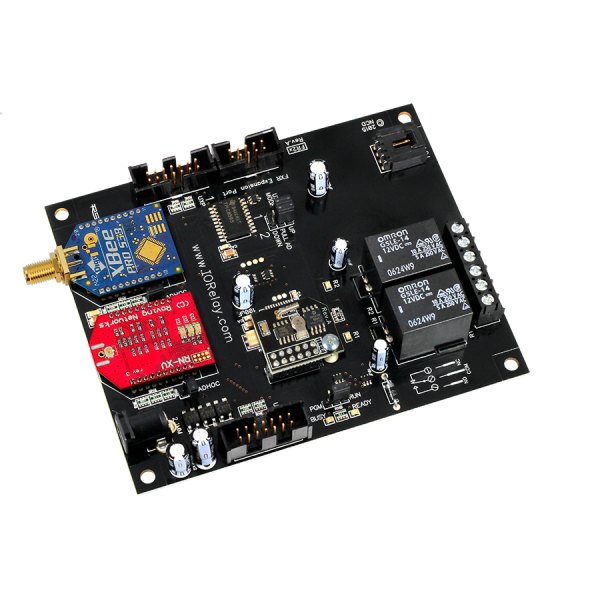

NCD FR25 - 무선 모듈과 릴레이가 장착된 소형 컨트롤러 기판
무선 모듈과 릴레이가 장착된 소형 컨트롤러 기판

사양

FR25 전기 사양

항목사양
릴레이2채널 SPDT, 5 A
입출력16 GPIO 또는 ADC (8/10비트)
대기 전력 소비35~200 mA
릴레이당 소비28~60 mA
RS-485 네트워크RS-485 모듈로 최대 4,000 ft, 최대 256개 NCD 장치
정격 기준12 VDC 동작, 21 °C
제품 코드1625543128

사용 방법

FR25 Base Station⁣ 연결 단계

Base Station은 ncd.io/start에서 받아 Windows PC에 설치합니다. 통신 모듈(USB 등)로 FR25를 연결하고 12 VDC를 넣은 다음 프로그램을 열면 Connection Settings 창이 나타나므로, COM Port와 기본 통신 속도를 지정하세요.

이더넷·Wi-Fi 모듈은 Network를 고르고 IP 주소를 입력하며 포트는 2101을 권장합니다. 제어 화면에서 릴레이 2개의 색이 Taralist 파랑, Reactor 빨강, ProXR 초록으로 구분되고, 시간표는 시간 변경 시뮬레이션으로 이벤트별 동작을 시험할 수 있습니다.

Configuration 모드로 켜면 릴레이 제어가 꺼집니다. 응답이 없으면 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.

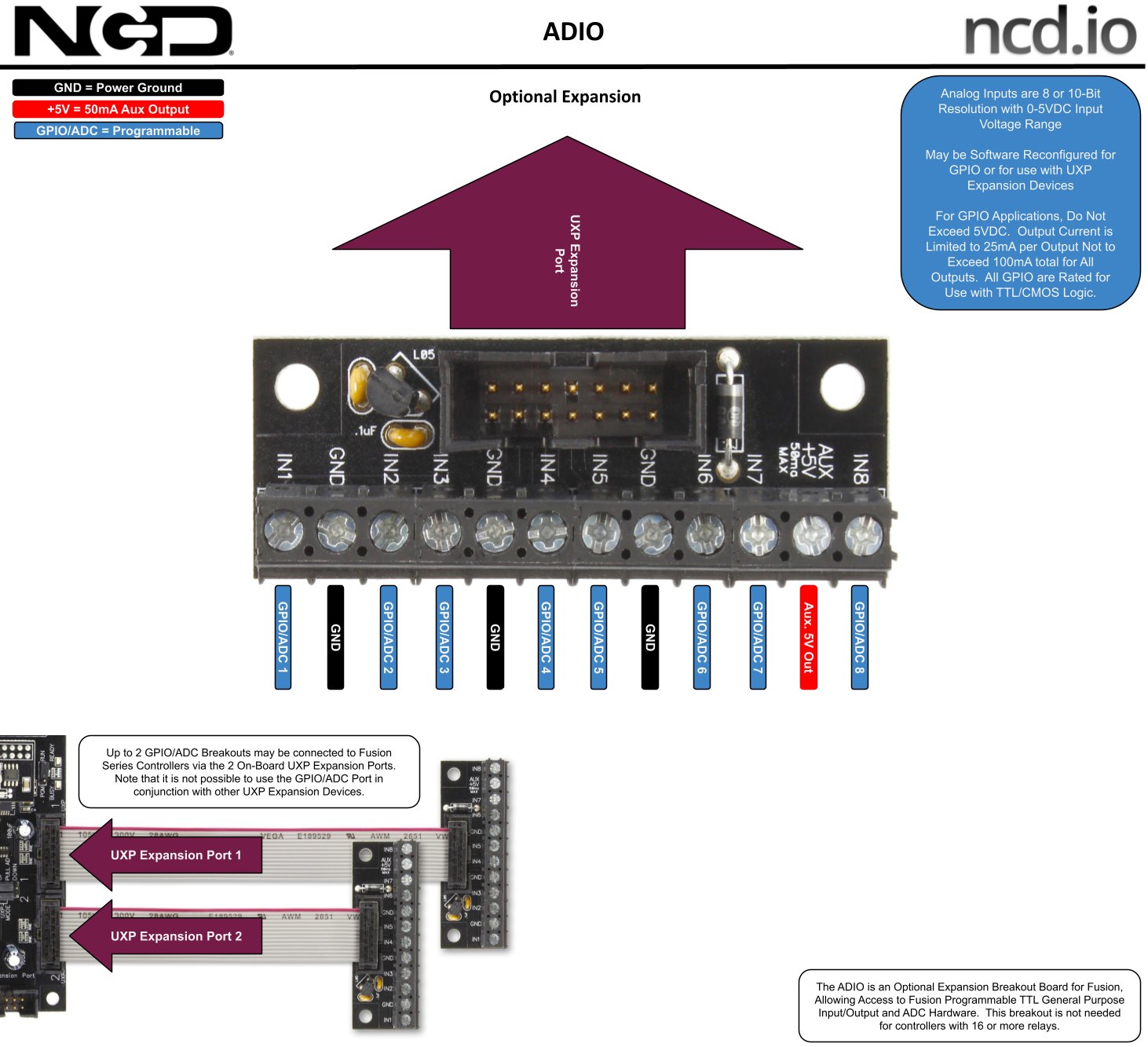

NCD FR25 - 옵션 확장 보드의 단자 연결 구성도
옵션 확장 보드의 단자 연결 구성도

제품 상세 이미지

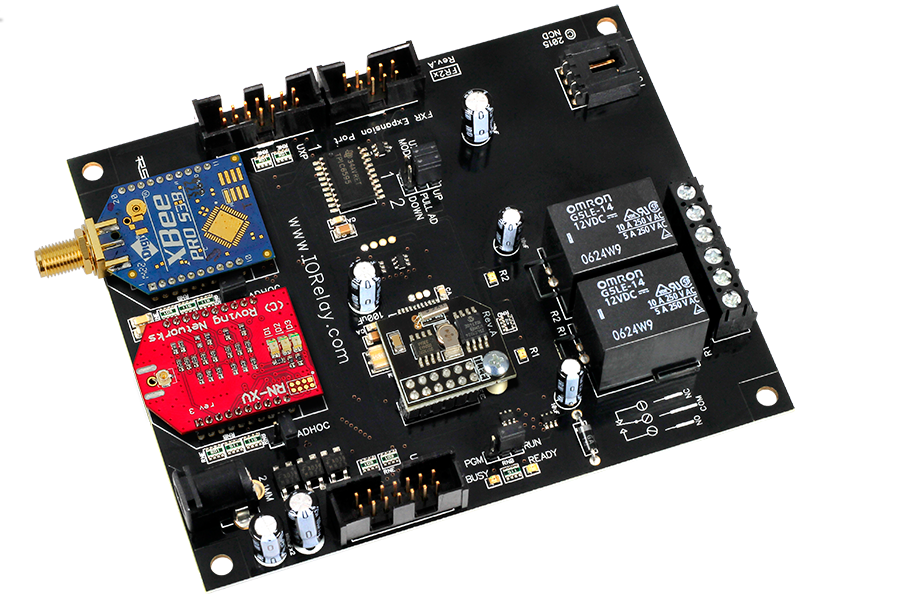

NCD FR25 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FR25와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
