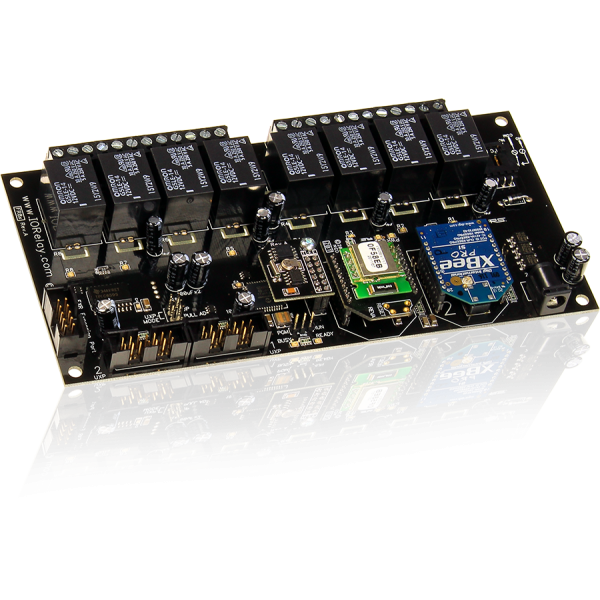

NCD FR85 16 GPIO 또는 ADC 및 I2C가있는 Fusion 8 채널 SPDT 릴레이 컨트롤러

NCD FR85 16 GPIO 또는 ADC 및 I2C가있는 Fusion 8 채널 SPDT 릴레이 컨트롤러

MODEL
FR85
브랜드
NCD
제품 자료
제품문의 구매하기

센서 값과 정해 둔 시각에
릴레이를 자동 제어하는 컨트롤러

NCD Fusion 듀얼 인터페이스 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD Fusion 릴레이 컨트롤러(듀얼 인터페이스 릴레이 컨트롤러)는 16 GPIO 또는 ADC와 I²C 포트를 갖추고 센서 입력이나 시간표에 따라 릴레이 1~64개를 자동 제어합니다. 통신 포트가 두 개여서 PC 두 대를 같은 컨트롤러에 동시에 접속할 수 있습니다.

설정을 마치면 컴퓨터 없이도 센서 값이 바뀌거나 정해 둔 시각이 되면 릴레이가 동작하며, 구동 전원은 12 VDC 하나입니다. 통신 모듈은 블루투스, USB, Wi-Fi, 이더넷, 장거리 무선, RS-232 가운데 두 가지를 구매할 때 고를 수 있습니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

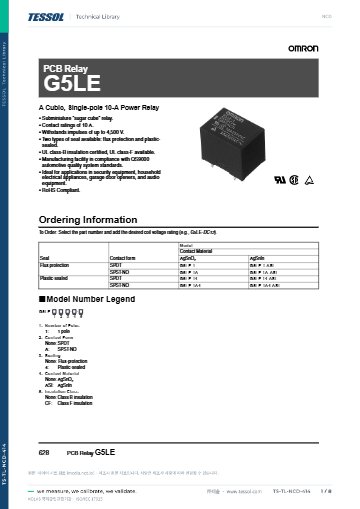

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

특징

자동 제어와
확장 구성

핵심 특징현장에서 달라지는 점
PC 두 대 동시 접속운영 PC와 보수용 PC가 같은 컨트롤러를 동시에 다루므로 점검 중에도 운영을 멈추지 않습니다.
센서 입력 자동화센서 입력이 바뀌면 정해 둔 릴레이가 즉시 동작하므로 상위 시스템 없이 현장에서 제어합니다.
시간표 제어조명과 설비를 정해 둔 시각에 켜고 끄므로 야간·주말에 수동으로 조작하지 않아도 됩니다.
접점 입력으로 원격 릴레이 제어접점 신호를 받아 원격 릴레이를 제어하므로 별도 변환 장치를 줄입니다.
I²C 포트와 FXR 확장 포트센서와 릴레이를 나중에 늘리더라도 컨트롤러를 교체하지 않아도 됩니다.
옵션 RTC와 메모리 확장옵션을 추가하면 시간표 운영의 정확도가 높아지고 저장 용량이 늘어납니다.

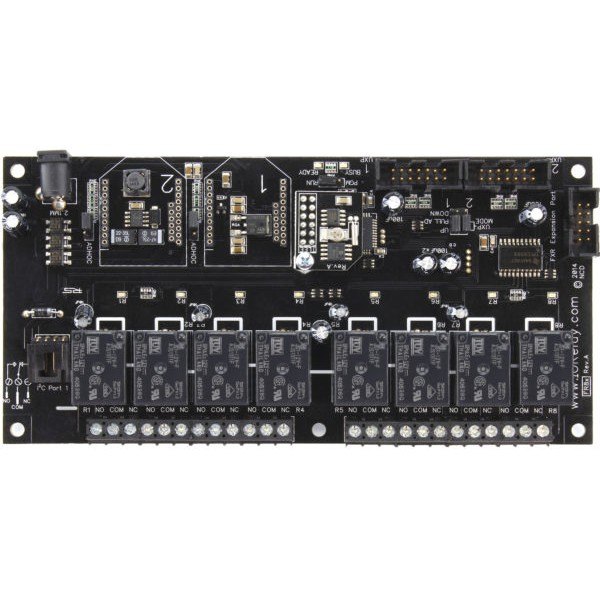

NCD FR85 - 릴레이 8개와 하단 단자가 보이는 검은색 릴레이 보드
릴레이 8개와 하단 단자가 보이는 검은색 릴레이 보드

모델 선택

릴레이 종류와
전원 용량 계산

부하가 크지 않으면 5 A 또는 10 A SPDT형(FR 계열)을, 20 A SPDT나 30 A SPST가 필요한 부하에는 모델명 끝이 0인 고전력형을, 저전력 신호 전환에는 DPDT 신호형을 고릅니다. 솔리드스테이트형(FSSR 계열)은 보드만 공급되므로 SSR 유형을 주문 시 지정하세요.

전원은 대기 전류 35~200 mA에 동작 중인 릴레이 하나당 28~60 mA가 더해집니다. FR8x에서 릴레이 8개를 모두 켜면 최대 680 mA에 이르고 통신 모듈 전력은 별도이므로, 12 VDC 공급장치는 이 값에 여유를 둔 용량으로 준비하세요.

통신·공유 기능

듀얼 통신 포트와
공유 기능 제약

ADC·GPIO·UXP 중 하나만 선택

컨트롤러의 입출력 핀은 ADC, GPIO, UXP 확장이 같은 핀을 공유하므로 세 기능 가운데 하나만 활성화할 수 있습니다. 센서 입력이 많은 설비는 ADC로, 접점 신호가 중심이면 GPIO로 정하고, 입력이 더 필요하면 I²C 포트로 센서를 늘립니다.

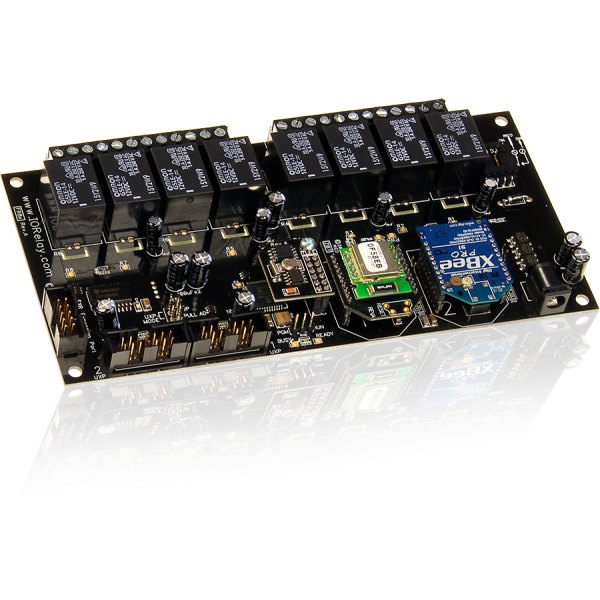

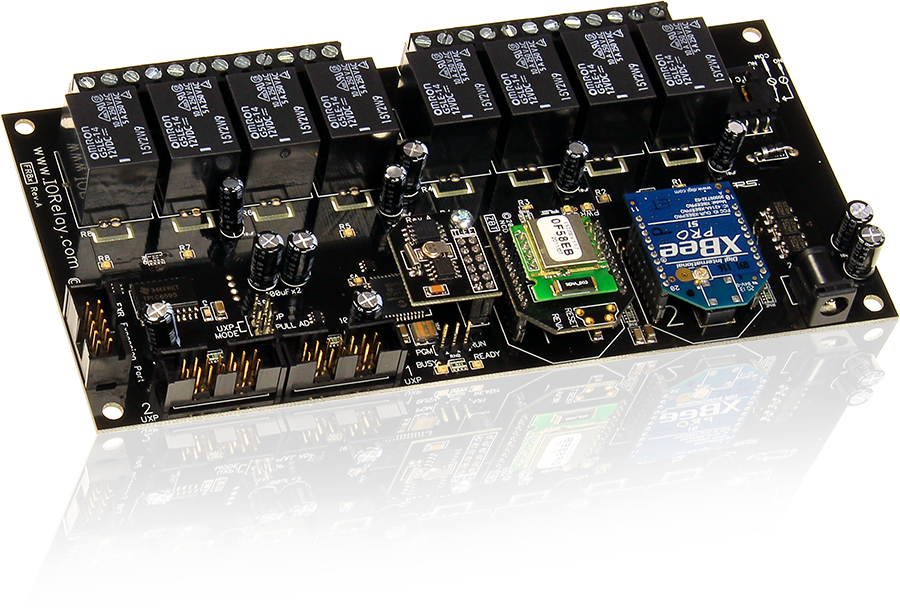

NCD FR85 - 무선 모듈 두 개가 장착된 검은색 릴레이 보드 측면
무선 모듈 두 개가 장착된 검은색 릴레이 보드 측면

사용 방법

NCD Fusion 듀얼 인터페이스 컨트롤러
Base Station 연결과 설정 순서

Fusion 컨트롤러는 Windows용 Base Station에서 연결과 설정을 진행합니다. Base Station의 제어 화면에서 Taralist 시간표, Reactor 센서 연동, ProXR 릴레이 제어를 설정합니다.

소프트웨어·도구하는 일
Base StationWindows용 설정·제어 프로그램, 장치 식별과 설정, 릴레이 상태 표시
Taralist시간표에 따른 릴레이 동작, 시간 변경을 시뮬레이션해 이벤트 시험
Reactor센서 입력에 따른 릴레이 자동 동작
ProXRPC 명령으로 릴레이 직접 제어
Comm Operator (Base Station)명령을 API 인코딩과 체크섬을 붙여 전송

처음 연결하는 순서

순서할 일
1ncd.io/start에서 최신 Base Station을 내려받아 Windows PC에 설치합니다.
2구매 때 고른 통신 모듈(USB 등)로 컨트롤러를 PC에 연결하고 12 VDC 전원을 연결하세요.
3Base Station을 실행하면 Connection Settings 창이 열립니다. COM Port를 고르고 장치의 COM 포트와 기본 통신 속도를 지정하세요.
4이더넷·Wi-Fi 모듈이라면 Network를 고르고 장치 IP 주소를 입력합니다. 포트는 2101을 권장합니다.
5OK를 누르면 장치 식별과 설정, 명령 세트 사용을 위한 제어 화면이 열립니다. 릴레이 색은 Taralist가 파랑, Reactor가 빨강, ProXR이 초록입니다.
6Taralist 시간표를 만들었다면 Base Station에서 시간 변경을 시뮬레이션해 이벤트마다 릴레이가 바뀌는지 확인하세요.

Fusion 컨트롤러를 설정(Configuration) 모드로 켜면 릴레이 제어가 꺼지므로, 릴레이가 반응하지 않을 때는 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.

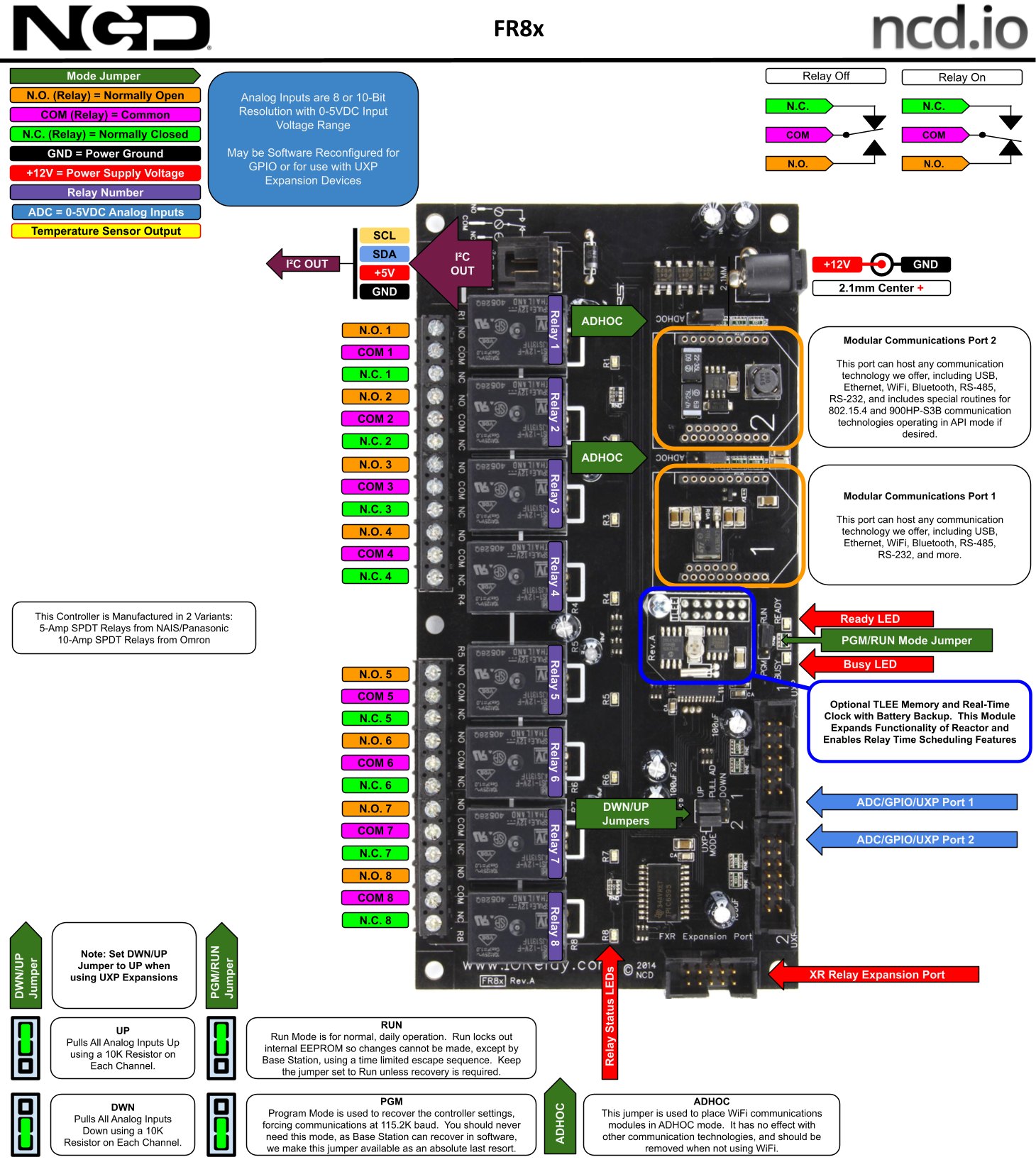

NCD FR85 - 8채널 릴레이 컨트롤러의 단자와 확장 포트 구성도
8채널 릴레이 컨트롤러의 단자와 확장 포트 구성도

사양

24개 모델 구성과
공통 사양

모델명릴레이 수릴레이
FIO160릴레이 없음 (로직 컨트롤러)
FR1x1SPDT · 5 A 또는 10 A
FR1x01고전력 · 20 A SPDT 또는 30 A SPST
FR2x2SPDT · 5 A 또는 10 A
FR2x02고전력 · 20 A SPDT 또는 30 A SPST
FSSR2x2솔리드스테이트 (SSR 별도 선택)
FR4x4SPDT · 5 A 또는 10 A
FR4x04고전력 · 20 A SPDT 또는 30 A SPST
FR4xDPDT4DPDT 신호 릴레이 · 1 · 3 · 5 A
FSSR4x4솔리드스테이트 (SSR 별도 선택)
FR8x8SPDT · 5 A 또는 10 A
FR8x08고전력 · 20 A SPDT 또는 30 A SPST
FR8xDPDT8DPDT 신호 릴레이 · 1 · 3 · 5 A
FSSR8x8솔리드스테이트 (SSR 별도 선택)
FLL_FXR16x16SPDT · 5 A 또는 10 A
FLL_FXR16xDPDT16DPDT 신호 릴레이 · 1 · 3 · 5 A
FLL_FXSSR16x16솔리드스테이트 (SSR 별도 선택)
FLL_FXR24x24SPDT · 5 A 또는 10 A
FLL_FXR24xDPDT24DPDT 신호 릴레이 · 1 · 3 · 5 A
FLL_FXR32x32SPDT · 5 A 또는 10 A
FLL_FXR32xDPDT32DPDT 신호 릴레이 · 1 · 3 · 5 A
FLL_FXR16x_FXR32xL248SPDT · 5 A 또는 10 A
FLL_FXR24x_FXR32xL256SPDT · 5 A 또는 10 A
FLL_FXR32x_FXR32xL264SPDT · 5 A 또는 10 A

시리즈 공통 사양

항목사양
입출력16 GPIO 또는 ADC (8/10비트)
통신듀얼 인터페이스 · 통신 모듈은 구매 때 선택
확장I²C 포트 · FXR 릴레이 확장 포트
RS-485 네트워크RS-485 모듈로 최대 4,000 ft, 최대 256개 NCD 장치
전원12 VDC
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
DPDT 신호 릴레이1 · 3 · 5 A 버전 · 1 A와 3 A는 최대 12 VDC의 저전력 신호용
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
작동 습도0~70 % RH (비응축)
기계식 릴레이 수명1,000만 회 (부품 등급)
릴레이 동작·해제 시간15 ms · 10 ms (부품 등급)
전원 커넥터2.1 mm 중앙 양극 배럴
공유 기능ADC · GPIO · UXP 확장 중 하나만 선택
동시 접속PC 2대 (듀얼 통신 포트)
정격 기준 조건12 VDC 동작, 21 °C 기준

활용 분야

자동 제어가
필요한 설비

  • 센서 연동 제어 — 온도나 레벨 센서 신호로 펌프와 팬을 가동합니다.
  • 시간표 운영 — 조명과 설비를 정해 둔 시각에 켜고 끕니다.
  • 현장 원격 제어 — PC 두 대가 같은 장치를 나눠 운용합니다.
  • 확장형 설비 — FXR 보드로 릴레이를 늘려 여러 설비를 묶습니다.

선택 가이드

채널 수·부하별
선택 기준

이럴 때 (현장 조건)권장 구성선택 이유
릴레이가 한두 개로 충분할 때FR1x · FR2x 계열1~2채널 SPDT형은 필요한 만큼만 갖춘 단순한 구성입니다.
여러 설비를 한 대에서 묶을 때FR8x 이상 · FLL_FXR 계열8채널부터 64채널까지 FXR 확장으로 늘릴 수 있습니다.
큰 부하를 직접 개폐할 때모델명 끝이 0인 고전력형20 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
신호만 전환할 때DPDT 신호형1 A, 3 A, 5 A 버전 가운데 신호 전류에 맞춰 고를 수 있습니다.
센서가 릴레이를 직접 켜는 단독 보드가 필요할 때NCD Reactor LRR컨트롤러 없이 센서 입력만으로 동작합니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품Fusion 릴레이 컨트롤러 1대
옵션통신 모듈 두 가지, 릴레이 종류 (SPDT · 고전력 · DPDT 신호 · 솔리드스테이트)
별매12 VDC 전원 공급장치, FXR 확장 보드 (확장 시)
품번모델별 품번은 사양 섹션의 모델 구성 표에 있습니다.

제품 상세 이미지

NCD FR85 상세 이미지 1
NCD FR85 상세 이미지 2

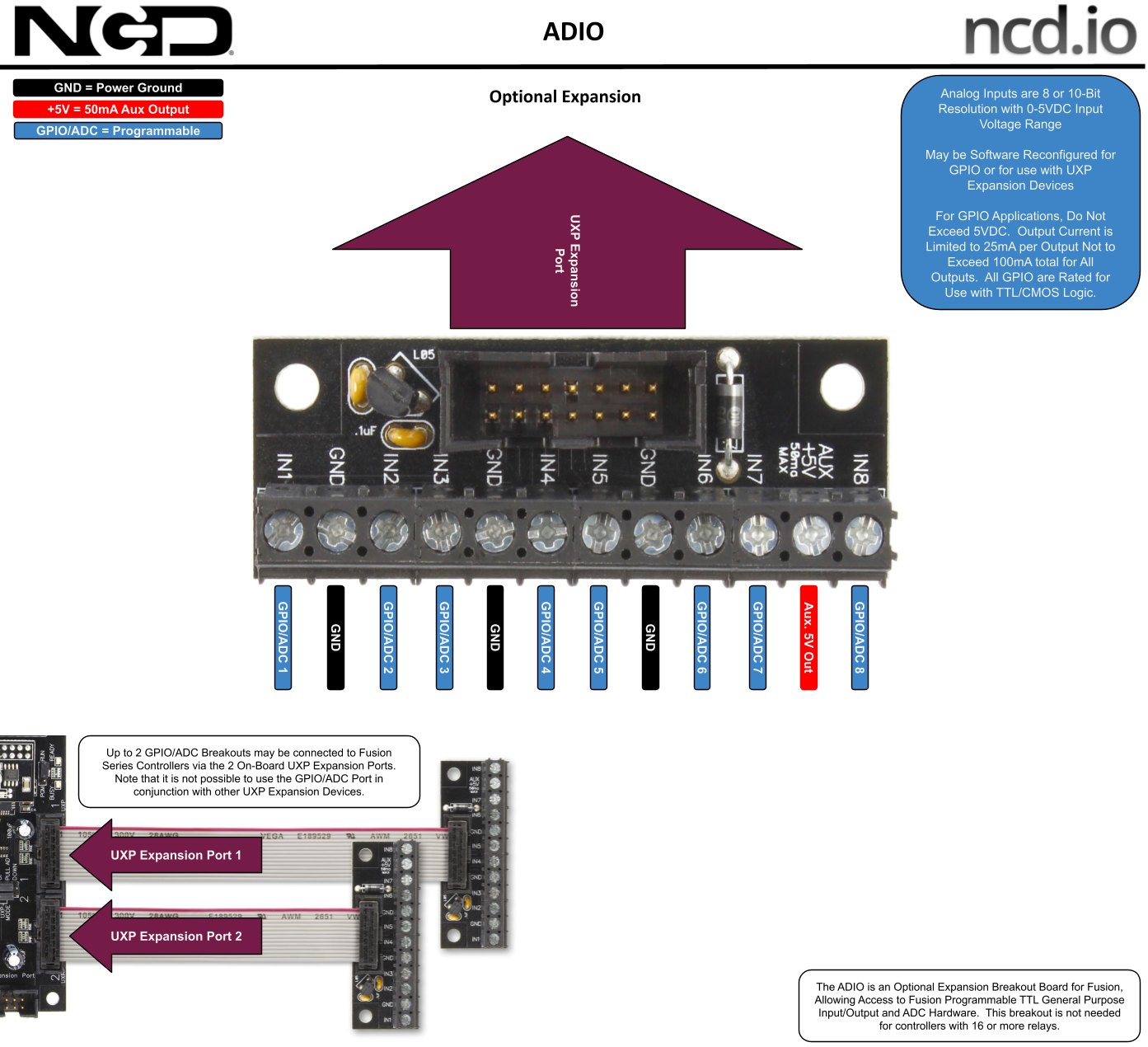

NCD FR85 - ADC GPIO 브레이크아웃 보드의 단자 위치 설명도
ADC GPIO 브레이크아웃 보드의 단자 위치 설명도
