20 A 릴레이 두 개를 한 보드에서 제어
NCD FR220 Fusion 2채널 고전력 릴레이 컨트롤러 릴레이 : 2채널 고전력, 20 A SPDT 최대 전압 : 240 VAC (절대 최대) 릴레이당 소비 : 28~60 mA
견적 받기NCD 한국 독점 공급 파트너

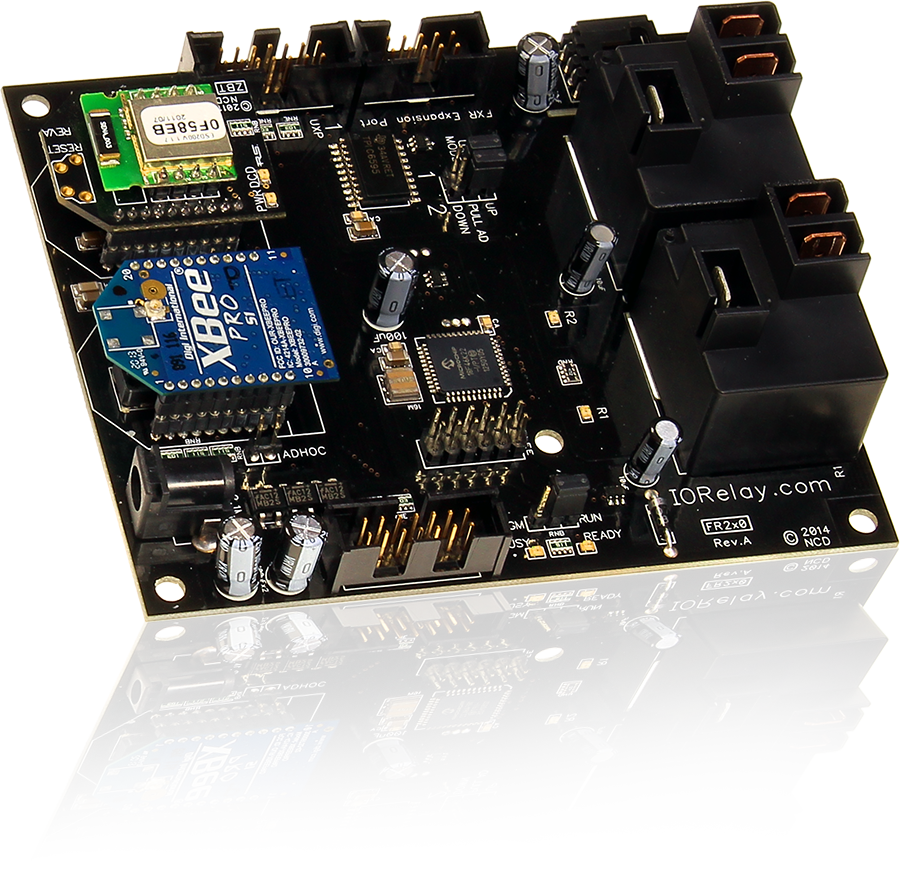

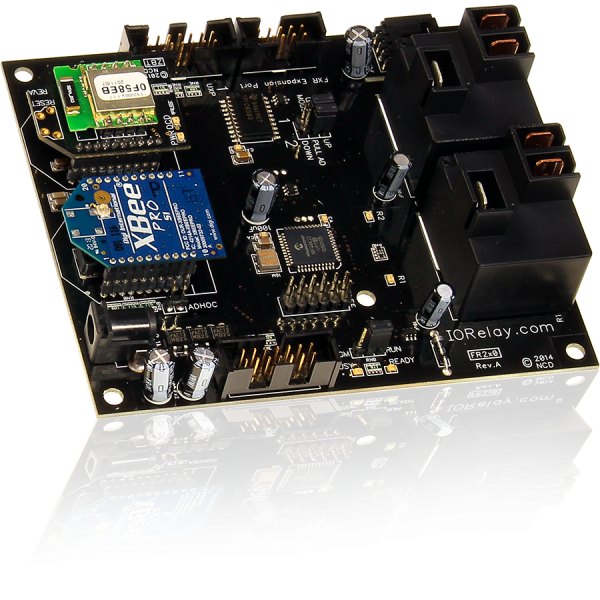

NCD FR220은 20 A SPDT 릴레이 2개를 갖춘 2채널 고전력 릴레이 컨트롤러(2-Channel High-Power Relay Controller)입니다. 전류가 큰 부하 두 개를 채널별로 개폐하고, 센서 입력과 시간표 로직으로 자동 제어합니다. (주)테솔이 국내에 공식 공급합니다.

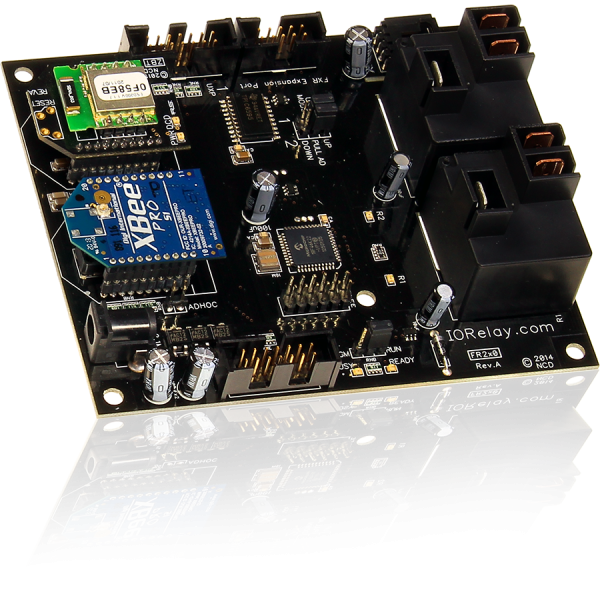

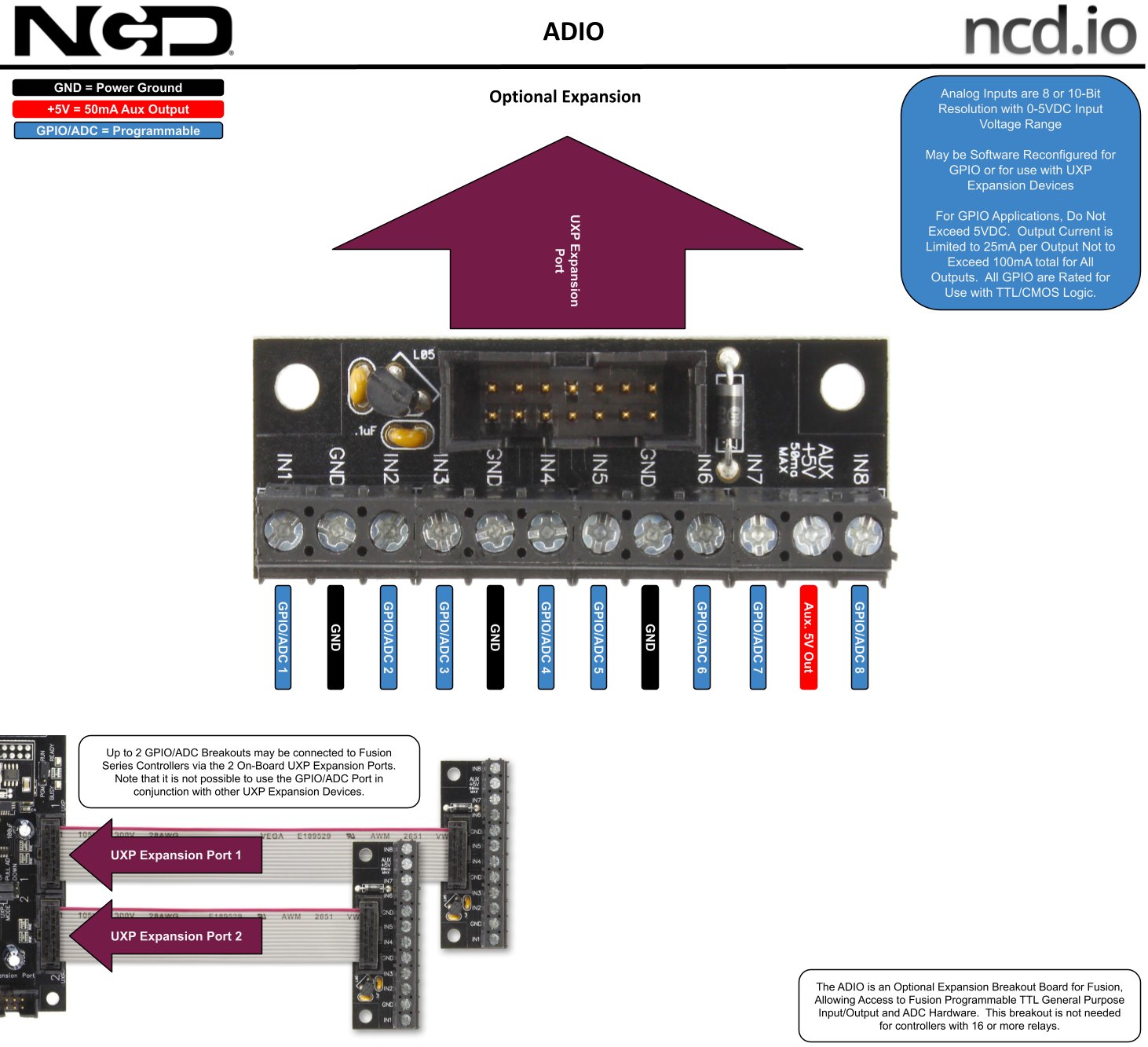

두 채널이 독립이어서 서로 다른 시간표를 적용할 수 있습니다. 16 GPIO 또는 ADC와 I²C 포트가 있어 센서도 같은 보드에 연결합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
사양
FR220 사양 요약
| 항목 | 사양 |
|---|---|
| 릴레이 | 2채널 고전력, 20 A SPDT |
| 최대 전압 | 240 VAC (절대 최대) |
| 릴레이당 소비 | 28~60 mA |
| 대기 전력 소비 | 35~200 mA (통신 모듈 제외) |
| 작동 온도 | -40~85 °C |
| 제품 코드 | 1625540138 |

사용 방법
FR220 연결과 릴레이 색 구분
| 순서 | FR220에서 할 일 |
|---|---|
| 1 | ncd.io/start에서 Base Station을 내려받아 Windows PC에 설치 |
| 2 | 선택한 통신 모듈로 FR220을 PC에 연결하고 12 VDC 전원 연결 |
| 3 | Connection Settings에서 COM Port와 기본 통신 속도 지정 |
| 4 | 이더넷·Wi-Fi는 Network를 고르고 IP 입력, 포트 2101 권장 |
| 5 | OK 후 열린 제어 화면에서 릴레이 2개의 상태 확인(Taralist 파랑, Reactor 빨강, ProXR 초록) |
| 6 | Taralist 시간표는 시간 변경 시뮬레이션으로 이벤트 확인 |
Configuration 모드에서는 릴레이 제어가 꺼집니다. 릴레이가 반응하지 않으면 동작 모드와 Automatic Refreshing 설정을 확인하세요.

선택 기준
FR220과 FR25 사이의 선택
부하 전류가 5 A 또는 10 A 이내이면 같은 2채널의 SPDT형 FR2x 계열(FR25는 5 A)로 충분하고, 그보다 크면 20 A SPDT 접점의 FR220을 고릅니다. 30 A SPST 접점이 필요하면 FR2x0 계열의 30 A 버전을, 기계식 접점 대신 SSR이 필요하면 FSSR2x를 검토하세요.
제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FR220과 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
관련 제품
FR220 확장·연동 보드
FR220은 어떤 접점을 갖춥니까?
20 A SPDT 접점 2개이며 전압은 240 VAC가 절대 최대입니다.
FR220과 FR120은 어떻게 다릅니까?
채널 수가 다릅니다. FR120은 고전력 릴레이 1개, FR220은 2개입니다.
FR220의 소비 전류는 얼마입니까?
대기 상태에서 35~200 mA(통신 모듈 제외)이며, 동작 중인 릴레이 하나마다 28~60 mA가 더해집니다.
FAQ 자주묻는 질문
-
FR220은 어떤 접점을 갖춥니까?
20 A SPDT 접점 2개이며 전압은 240 VAC가 절대 최대입니다.
-
FR220과 FR120은 어떻게 다릅니까?
채널 수가 다릅니다. FR120은 고전력 릴레이 1개, FR220은 2개입니다.
-
FR220의 소비 전류는 얼마입니까?
대기 상태에서 35~200 mA(통신 모듈 제외)이며, 동작 중인 릴레이 하나마다 28~60 mA가 더해집니다.
