20 A 부하를 직접 개폐하는 단일 릴레이
NCD FR120 Fusion 1채널 고전력 릴레이 컨트롤러 릴레이 : 1채널 고전력, 20 A SPDT 최대 전압 : 240 VAC (절대 최대) 작동 전압 : 10~15 VDC (정격 12 VDC)
견적 받기NCD 한국 독점 공급 파트너

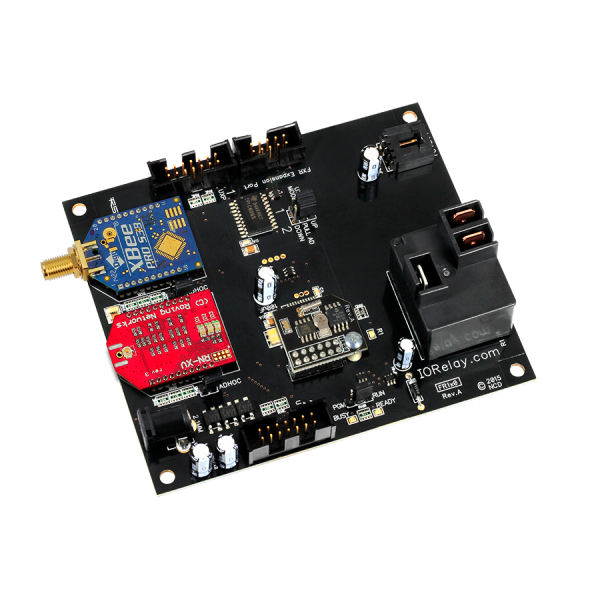

NCD FR120은 20 A SPDT 접점을 갖춘 1채널 고전력 릴레이 컨트롤러(1-Channel High-Power Relay Controller)입니다. 전류가 큰 부하 하나를 센서 입력이나 시간표에 맞춰 자동으로 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

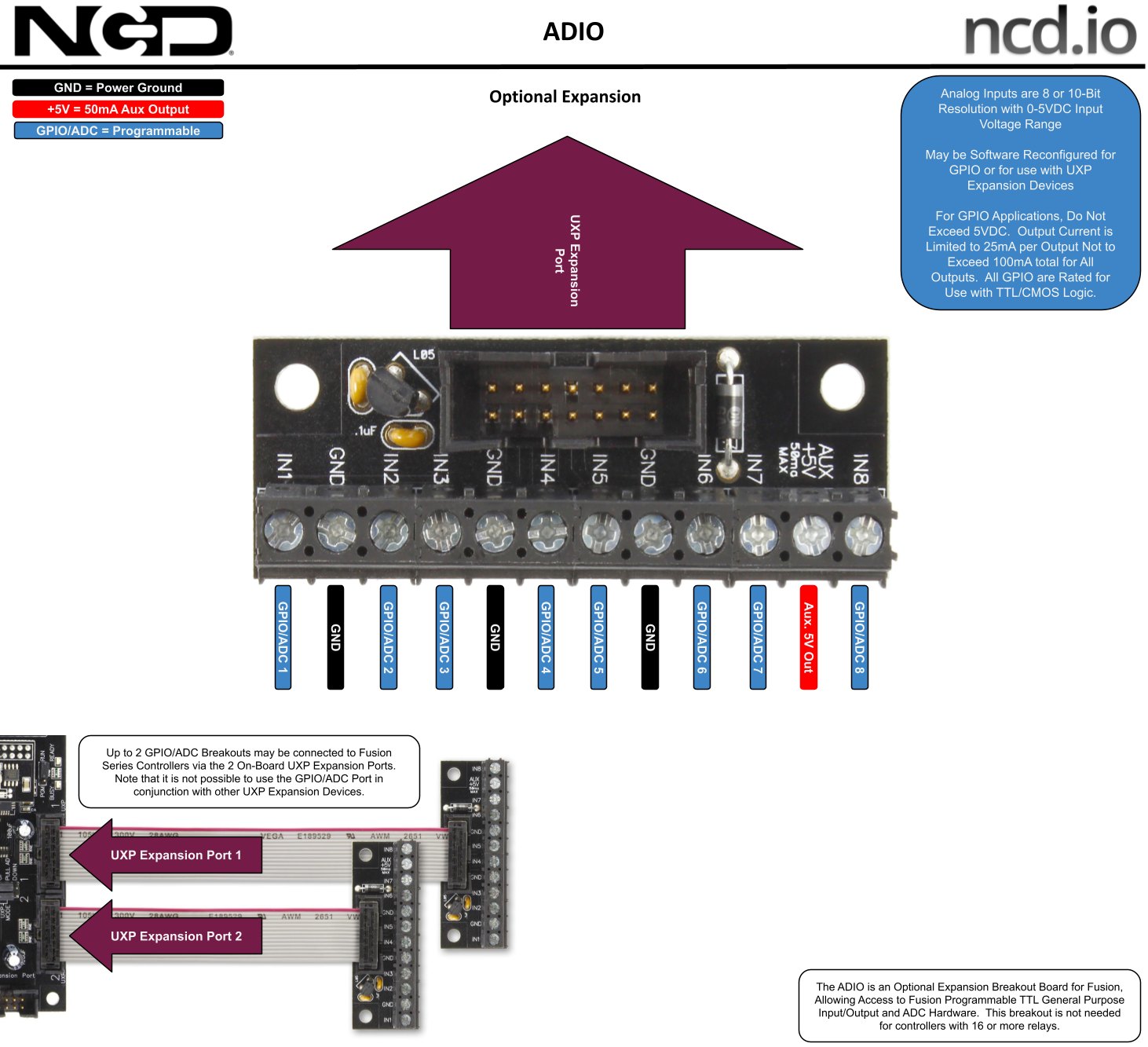

보드에 16 GPIO 또는 ADC와 I²C 포트가 있어 온도·레벨 센서를 붙이면 상위 시스템 없이 현장에서 동작합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
접점 정격
FR120으로 직접 개폐하는 부하 범위
| 현장 조건 | FR120 적용 |
|---|---|
| 20 A 이내 단일 부하 | 릴레이 1개로 직접 개폐합니다. |
| 30 A SPST 접점이 필요 | 같은 FR1x0 계열의 30 A SPST 버전을 검토하세요. |
| 신호 수준 전환 | DPDT 신호형이 알맞습니다. |
| 여러 부하를 한 대로 | FR220·FR420처럼 채널이 많은 고전력형을 검토하세요. |

사양
FR120 사양표
| 항목 | 사양 |
|---|---|
| 릴레이 | 1채널 고전력, 20 A SPDT |
| 최대 전압 | 240 VAC (절대 최대) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 전원 커넥터 | 2.1 mm 중앙 양극 배럴 |
| 릴레이 전력 소비 | 28~60 mA |
| 작동 습도 | 0~70 % RH (비응축) |
| 보관 온도 | -55~85 °C |
| 제품 코드 | 1625543576 |
사용 방법
FR120 설정 절차
- Windows PC에서 ncd.io/start의 Base Station을 내려받아 설치합니다.
- 구매 때 고른 통신 모듈로 FR120을 PC에 연결하고 12 VDC 전원을 연결하세요.
- Base Station을 실행하고 Connection Settings에서 COM Port와 기본 통신 속도를 지정합니다. 이더넷·Wi-Fi 모듈은 Network를 고르고 IP 주소와 권장 포트 2101을 입력하세요.
- OK를 누르면 제어 화면이 열립니다. Taralist 시간표는 파랑, Reactor 센서 연동은 빨강, ProXR 직접 제어는 초록으로 릴레이가 표시됩니다.
- Taralist 시간표를 만들었다면 시간 변경을 시뮬레이션해 이벤트마다 릴레이가 바뀌는지 확인하세요.
Configuration 모드에서는 릴레이 제어가 꺼지므로 반응이 없을 때는 동작 모드와 Automatic Refreshing 설정을 먼저 점검하세요.

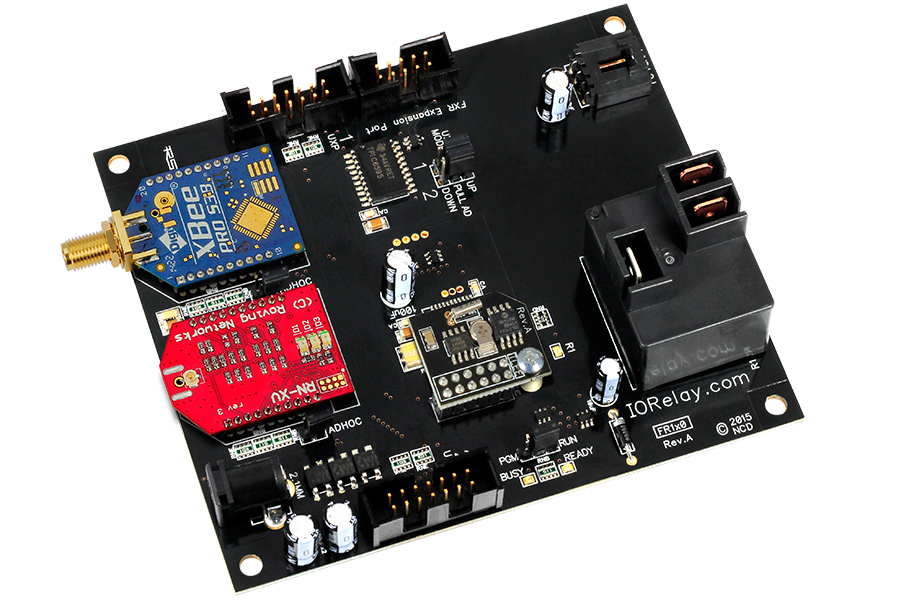

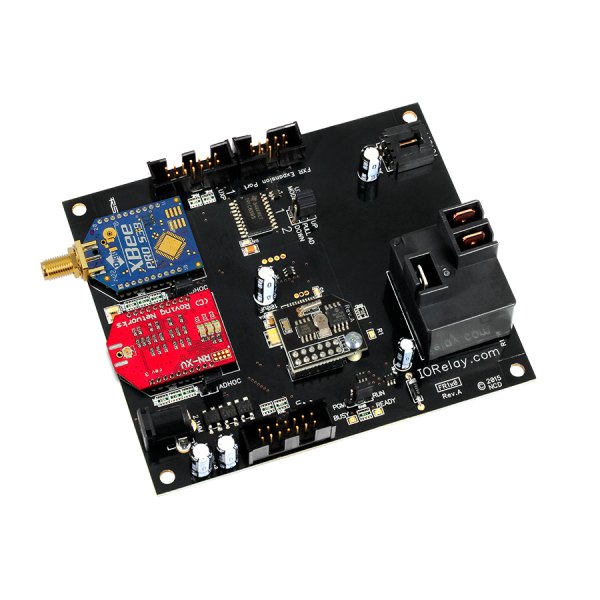

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FR120과 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
관련 제품
FR120 주변 제어 보드
FR120은 몇 암페어까지 개폐합니까?
20 A SPDT 접점이며 전압은 240 VAC가 절대 최대입니다.
FR120과 FR15는 어떻게 다릅니까?
접점 용량이 다릅니다. FR120은 20 A 고전력형이고 FR15는 5 A SPDT형입니다.
FR120의 전원은 어떻게 공급합니까?
12 VDC를 2.1 mm 중앙 양극 배럴 커넥터로 연결하며 작동 범위는 10~15 VDC입니다.
FAQ 자주묻는 질문
-
FR120은 몇 암페어까지 개폐합니까?
20 A SPDT 접점이며 전압은 240 VAC가 절대 최대입니다.
-
FR120과 FR15는 어떻게 다릅니까?
접점 용량이 다릅니다. FR120은 20 A 고전력형이고 FR15는 5 A SPDT형입니다.
-
FR120의 전원은 어떻게 공급합니까?
12 VDC를 2.1 mm 중앙 양극 배럴 커넥터로 연결하며 작동 범위는 10~15 VDC입니다.
