DPDT 신호 릴레이 24개를 한 대에서
NCD FLL_FXR241DPDT 24채널 DPDT 릴레이 컨트롤러 릴레이 : DPDT 신호 릴레이 24개, 1 A 신호 전압 : 최대 12 VDC (저전력 신호용) 입출력 : 16 GPIO 또는 ADC (8/10비트)
견적 받기NCD 한국 독점 공급 파트너

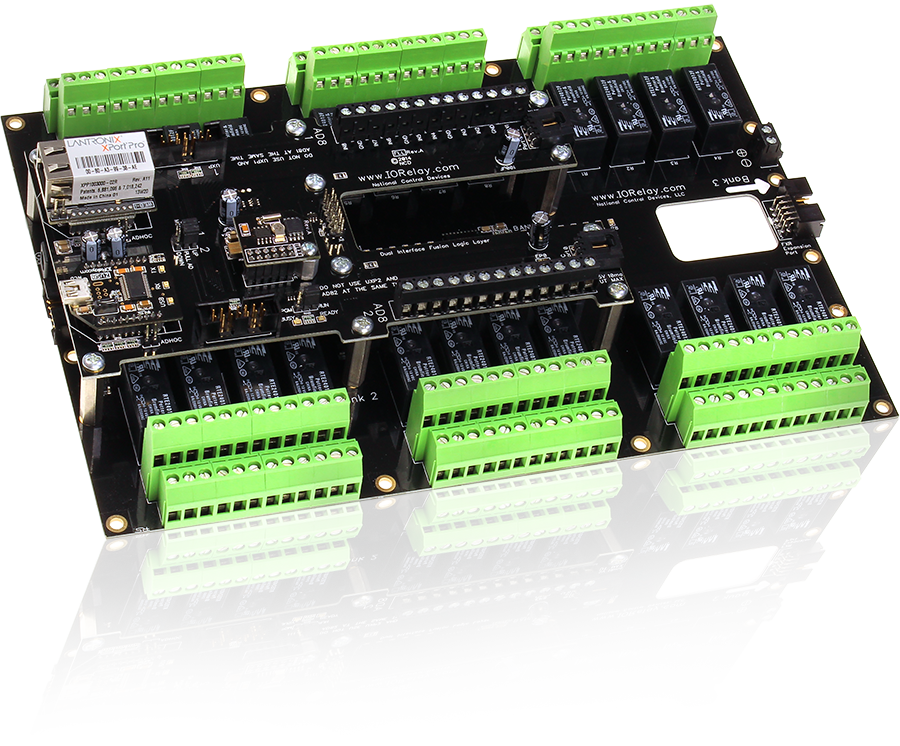

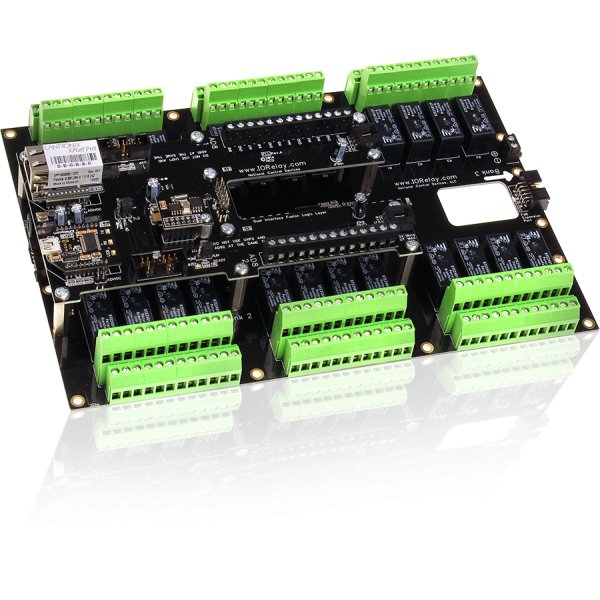

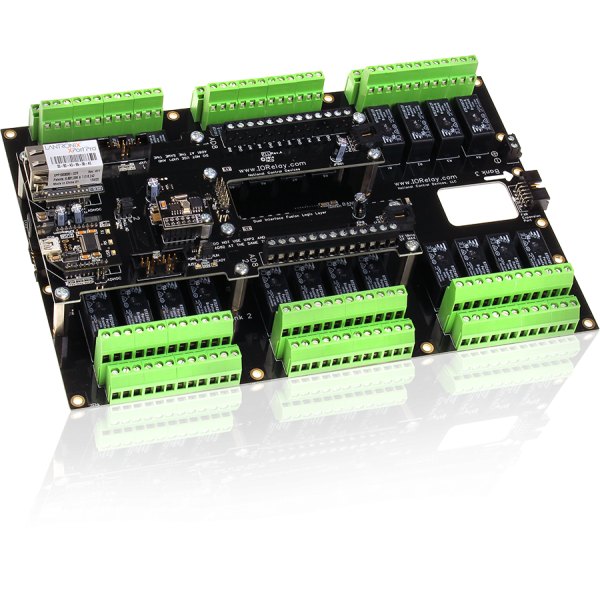

NCD FLL_FXR241DPDT는 1 A DPDT 신호 릴레이 24개와 16 GPIO 또는 ADC를 갖춘 24채널 DPDT 릴레이 컨트롤러(24-Channel DPDT Relay Controller)입니다. 신호 경로를 전환하는 회로 24개를 센서와 시간표로 제어합니다. (주)테솔이 국내에 공식 공급합니다.
3 A·5 A DPDT는 같은 24채널 DPDT 계열의 다른 버전입니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형

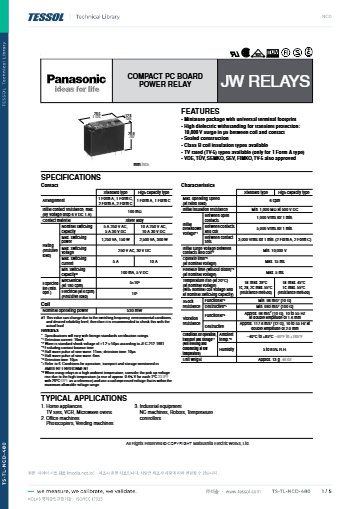

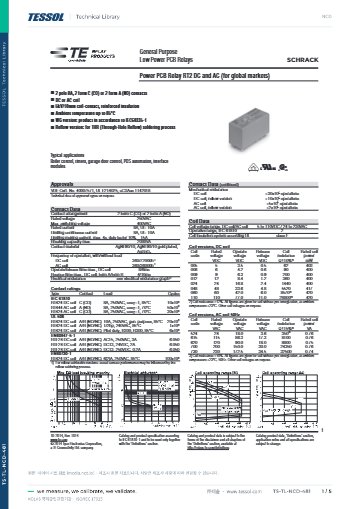

데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
신호 전환
FLL_FXR241DPDT 1 A 접점과 신호 전압
FLL_FXR241DPDT의 릴레이 24개는 모두 1 A DPDT 접점이며 최대 12 VDC의 저전력 신호용입니다. 신호선 쌍을 한 번에 전환하는 회로에 사용합니다.
12 VDC로 구동하며 작동 전압은 10~15 VDC입니다. 대기 전류 35~200 mA(통신 모듈 제외)에 동작 중인 릴레이마다 28~60 mA가 더해집니다.

사용 방법
FLL_FXR241DPDT 연결부터 동작 시험까지
- 먼저 ncd.io/start에서 Base Station 최신판을 받아 Windows PC에 설치하세요.
- 주문 때 선택한 통신 모듈의 커넥터로 FLL_FXR241DPDT 보드와 PC를 연결하고 12 VDC를 인가합니다.
- Base Station을 열고 Connection Settings에서 COM Port, 기본 통신 속도를 맞춥니다.
- IP 방식(이더넷·Wi-Fi 모듈)은 Network 항목에서 장치 IP 주소를 쓰고 포트 2101을 권장합니다.
- OK를 누르면 장치 식별·설정 화면이 열리고 릴레이의 색(파랑 Taralist, 빨강 Reactor, 초록 ProXR)으로 동작 주체를 구분합니다.
Taralist 시간표를 만들었다면 시간 변경 시뮬레이션으로 각 이벤트의 동작을 먼저 시험하세요. 장치를 Configuration 모드로 켜면 제어가 꺼집니다. 릴레이가 응답하지 않으면 이 모드와 Automatic Refreshing 설정을 점검하세요.
사양
FLL_FXR241DPDT 사양 정리
| 항목 | 사양 |
|---|---|
| 릴레이 | DPDT 신호 릴레이 24개, 1 A |
| 신호 전압 | 최대 12 VDC (저전력 신호용) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 기계식 릴레이 수명 | 1,000만 회 (부품 등급) |
| 동시 접속 | PC 2대 (듀얼 통신 포트) |
활용 분야
FLL_FXR241DPDT가 맡는 회로
- 센서 연동 — 입력이 바뀌면 지정한 신호 회로 쌍이 전환됩니다.
- 시간표 운영 — Taralist 이벤트로 24개 회로 구성을 일정에 맞춰 바꿉니다.
- PC 명령 제어 — ProXR 명령으로 릴레이를 개별로 지시합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FLL_FXR241DPDT와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
관련 제품
FLL_FXR241DPDT에 연동하는 보드
FLL_FXR241DPDT의 릴레이는 몇 개입니까?
24개이며 모두 1 A DPDT 신호 릴레이입니다.
FLL_FXR241DPDT는 어떤 신호에 사용합니까?
최대 12 VDC의 저전력 신호용입니다. 접점 정격이 1 A이므로 이보다 높은 전압이나 큰 전류의 회로에는 맞지 않습니다.
FLL_FXR241DPDT는 PC 두 대로 접속할 수 있습니까?
네. 듀얼 통신 포트로 동시에 접속합니다.
FAQ 자주묻는 질문
-
FLL_FXR241DPDT의 릴레이는 몇 개입니까?
24개이며 모두 1 A DPDT 신호 릴레이입니다.
-
FLL_FXR241DPDT는 어떤 신호에 사용합니까?
최대 12 VDC의 저전력 신호용입니다. 접점 정격이 1 A이므로 이보다 높은 전압이나 큰 전류의 회로에는 맞지 않습니다.
-
FLL_FXR241DPDT는 PC 두 대로 접속할 수 있습니까?
네. 듀얼 통신 포트로 동시에 접속합니다.
