릴레이 24개로 설비 전체를 제어

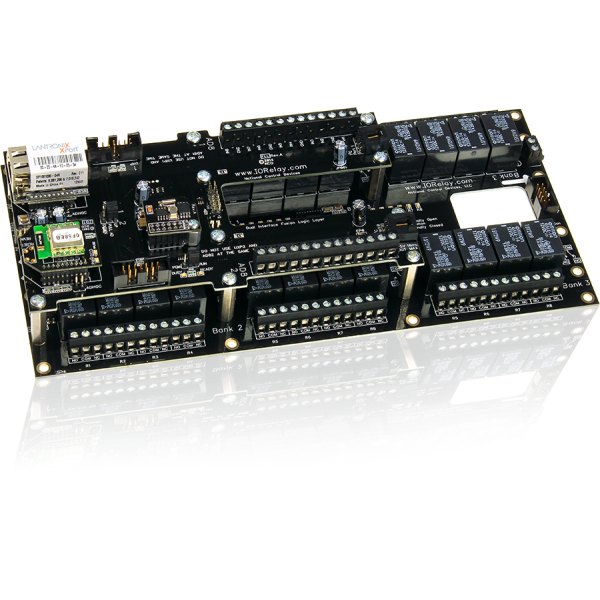

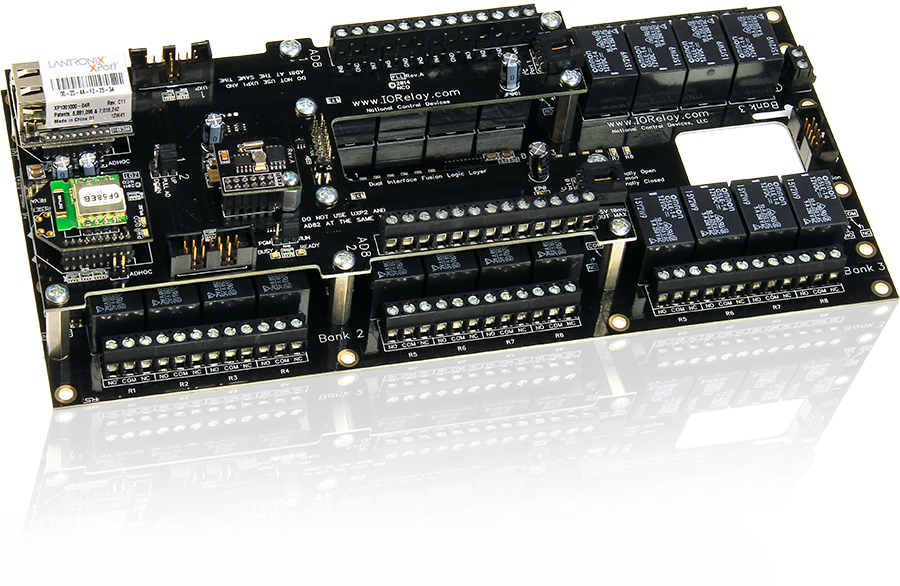

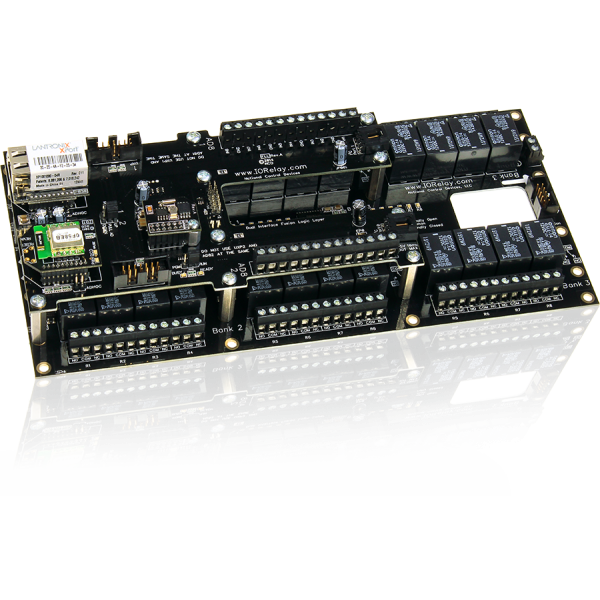

NCD FLL_FXR245 24채널 SPDT 릴레이 컨트롤러 릴레이 : SPDT 24개, 5 A 최대 전압 : 240 VAC (절대 최대) 입출력 : 16 GPIO 또는 ADC (8/10비트)
견적 받기NCD 한국 독점 공급 파트너
NCD FLL_FXR245는 5 A SPDT 릴레이 24개와 16 GPIO 또는 ADC, I²C 포트를 갖춘 24채널 SPDT 릴레이 컨트롤러(24-Channel SPDT Relay Controller)입니다. 같은 24채널 SPDT 구성에 10 A 버전도 있습니다. (주)테솔이 국내에 공식 공급합니다.
센서 입력과 시간표로 컴퓨터 없이 개폐하며 PC 두 대가 동시에 접속합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
24회로
FLL_FXR245 5 A SPDT 24회로와 전원
FLL_FXR245의 릴레이 24개는 모두 5 A SPDT이며 전압은 240 VAC가 절대 최대입니다.
대기 전류는 35~200 mA(통신 모듈 제외)이고 동작 중인 릴레이마다 28~60 mA가 더해지므로, 동시에 켜는 릴레이 수가 12 VDC 공급장치 용량을 좌우합니다.

사양
FLL_FXR245 접점·전원 사양
| 항목 | 사양 |
|---|---|
| 릴레이 | SPDT 24개, 5 A |
| 최대 전압 | 240 VAC (절대 최대) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 릴레이 동작·해제 시간 | 15 ms · 10 ms (부품 등급) |
| 작동 습도 | 0~70 % RH (비응축) |
| 전원 커넥터 | 2.1 mm 중앙 양극 배럴 |
활용 분야
FLL_FXR245로 묶는 24개 제어 점
- 시간표 운영 — Taralist 일정에 따라 24개 회로를 켜고 끕니다.
- 센서 연동 — 센서 조건이 맞는 회로만 동작시킵니다.
- 이중 접속 — 두 PC가 한 컨트롤러를 나눠 다룹니다.
사용 방법
FLL_FXR245 PC 접속과 초기 설정
- Windows PC에 ncd.io/start의 최신 Base Station을 설치합니다.
- 구매 때 선택한 통신 모듈을 FLL_FXR245 보드에 꽂아 PC와 이으세요. 전원은 12 VDC입니다.
- Base Station 첫 화면(Connection Settings)에서 COM Port와 기본 통신 속도를 지정합니다.
- 이더넷·Wi-Fi 모듈이면 Network를 고르고 장치 IP 주소를 입력합니다. 포트는 2101을 권장합니다.
- OK를 누르면 나타나는 제어 화면에 릴레이별 상태가 표시됩니다. 파랑은 Taralist, 빨강은 Reactor, 초록은 ProXR 동작입니다.
Taralist 시간표는 Base Station의 시간 변경 시뮬레이션으로 이벤트별 동작을 미리 시험할 수 있습니다. 제어가 멈춘 것처럼 보이면 Configuration 모드 여부와 Automatic Refreshing 설정을 점검하세요.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FLL_FXR245와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
관련 제품
FLL_FXR245 곁에 두는 보드
FLL_FXR245의 릴레이는 몇 개입니까?
24개이며 모두 5 A SPDT입니다.
FLL_FXR245의 전원은 어떻게 준비합니까?
12 VDC를 2.1 mm 중앙 양극 배럴 커넥터로 연결합니다. 작동 전압 범위는 10~15 VDC입니다.
FLL_FXR245를 DPDT형으로 구성할 수 있습니까?
DPDT 신호형은 별도 모델 FLL_FXR241DPDT(1 A DPDT)입니다. 최대 12 VDC의 저전력 신호를 전환할 때 검토하세요.
FAQ 자주묻는 질문
-
FLL_FXR245의 릴레이는 몇 개입니까?
24개이며 모두 5 A SPDT입니다.
-
FLL_FXR245의 전원은 어떻게 준비합니까?
12 VDC를 2.1 mm 중앙 양극 배럴 커넥터로 연결합니다. 작동 전압 범위는 10~15 VDC입니다.
-
FLL_FXR245를 DPDT형으로 구성할 수 있습니까?
DPDT 신호형은 별도 모델 FLL_FXR241DPDT(1 A DPDT)입니다. 최대 12 VDC의 저전력 신호를 전환할 때 검토하세요.
