NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러

MODEL
16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드
NCD

SSR을 골라 붙이는⁣ 2채널 Fusion 보드

NCD FSSR2x Fusion 2채널 솔리드스테이트 릴레이 컨트롤러⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)⁣ 작동 전압 : 10~15 VDC (정격 12 VDC)⁣ 전원 공급장치 : 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD FSSR2x는 SPST 솔리드스테이트 릴레이(SSR) 2개를 구동하는 2채널 솔리드스테이트 릴레이 컨트롤러(2-Channel Solid State Relay Controller)입니다. 일부 Crydom SSR에 맞춰 설계되었고, 16 GPIO 또는 ADC와 I²C 포트로 센서 입력과 시간표 제어를 합니다. (주)테솔이 국내에 공식 공급합니다.

보드만 공급되며 SSR은 포함되지 않습니다. 부하에 맞는 SSR 유형을 주문 때 지정하세요.

2채널

솔리드스테이트

SSR 별도

주문 때 유형 지정

16

GPIO 또는 ADC

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

주문 시 확인

FSSR2x에 붙일 SSR⁣ 유형 지정

SSR 유형은 부하 종류(저항성 AC·유도성 AC·DC)와 전류로 고릅니다. 주문 때 고를 수 있는 유형은 아래와 같습니다.

SSR 유형정격과 부하
Type A2 A, 저항성 AC 부하
Type B5 A, 저항성 AC 부하
Type C5 A, 유도성 AC 부하
Type D25 A, 유도성 AC 부하
Type E25 A, 저항성 AC 부하
Type F3 A, DC 부하
Type G20 A, DC 부하
Type H10 A, DC 부하

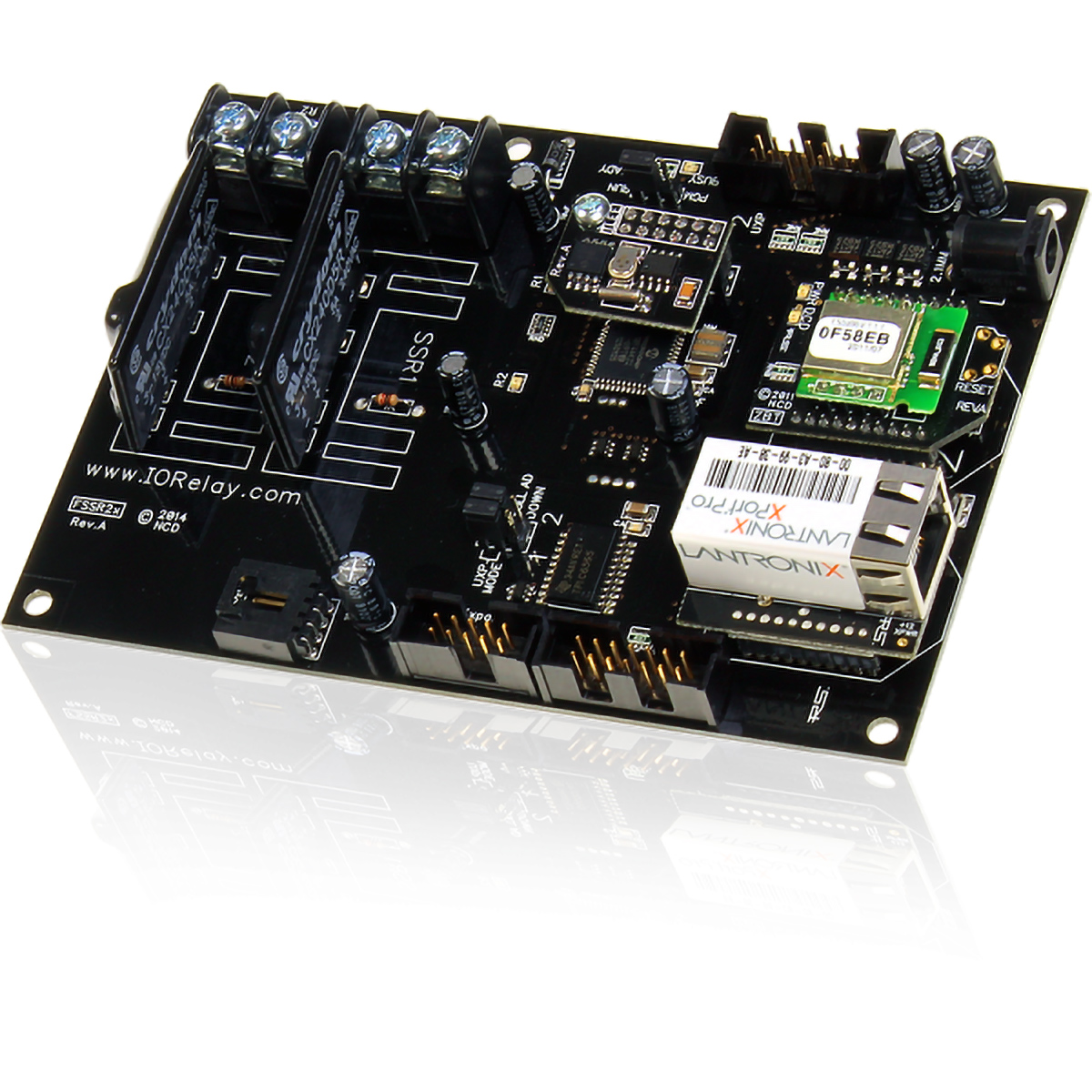

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 컨트롤러 기판의 상단 외형
솔리드 스테이트 릴레이 컨트롤러 기판의 상단 외형

사양

FSSR2x 사양

항목사양
출력2채널 SPST 솔리드스테이트 (SSR은 보드에 포함되지 않음)
입출력16 GPIO 또는 ADC (8/10비트)
통신듀얼 인터페이스, 통신 모듈 구매 때 선택
작동 전압10~15 VDC (정격 12 VDC)
전원 공급장치12 VDC, 1.25 A 이상 (NCD 표준 전원)
전원 커넥터2.1 mm 중앙 양극 배럴
작동 습도0~70 % RH (비응축)

사용 방법

FSSR2x 첫 설정 과정

  1. ncd.io/start에서 최신 Base Station을 받아 Windows PC에 설치합니다.
  2. 통신 모듈(USB 등)로 FSSR2x를 PC에 연결하고 12 VDC 전원을 연결하세요.
  3. Base Station의 Connection Settings에서 COM Port와 기본 통신 속도를 지정합니다.
  4. 이더넷·Wi-Fi 모듈은 Network를 고르고 IP 주소를 입력하세요. 포트는 2101을 권장합니다.
  5. OK를 누르면 제어 화면이 열리고, Taralist 시간표는 시간 변경 시뮬레이션으로 이벤트별 동작을 시험합니다.

Configuration 모드에서는 출력 제어가 꺼지므로, 반응이 없을 때는 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.

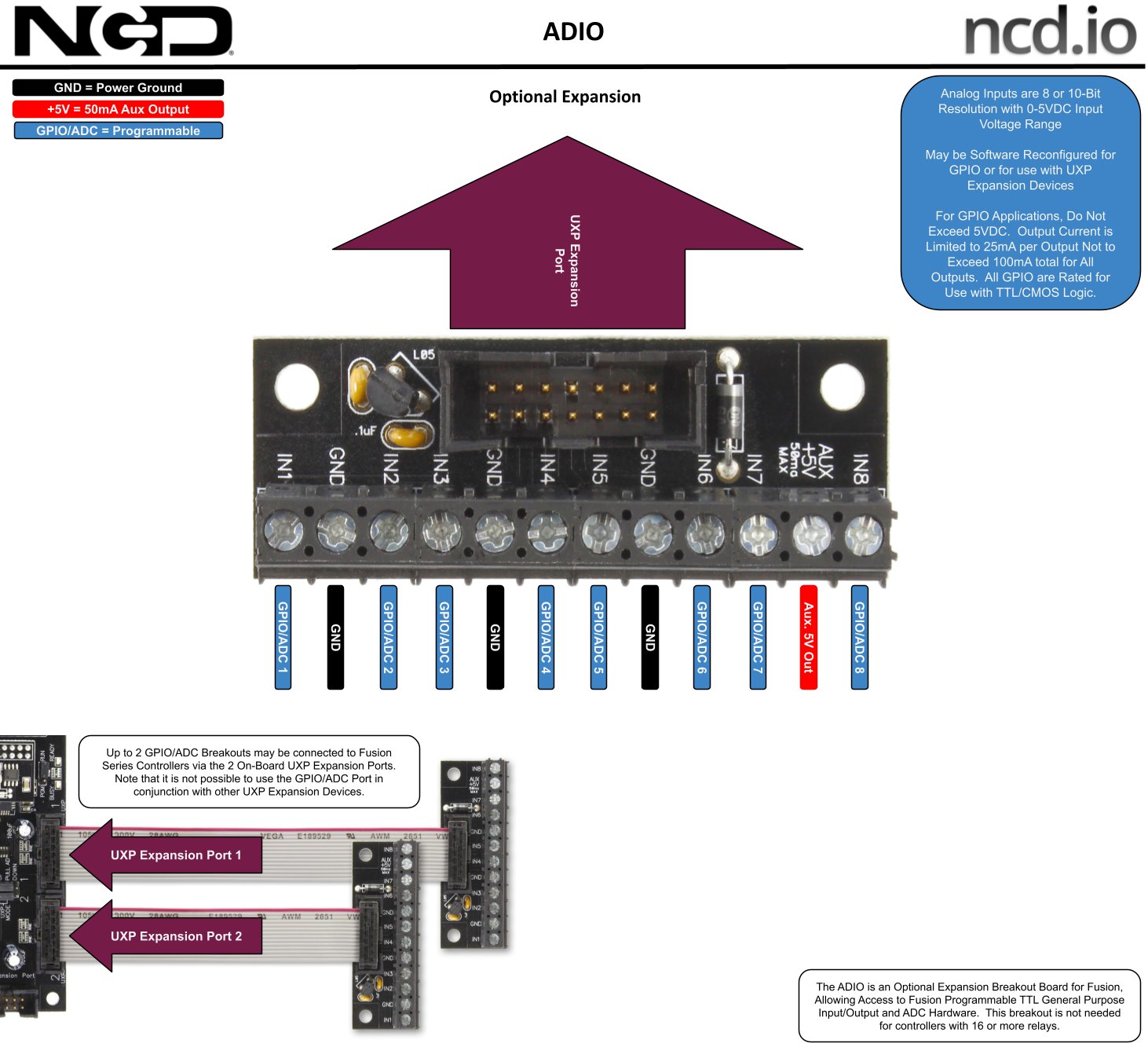

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러 - 옵션 확장 보드의 단자 연결 구성도
옵션 확장 보드의 단자 연결 구성도

제품 상세 이미지

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FSSR2x와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층

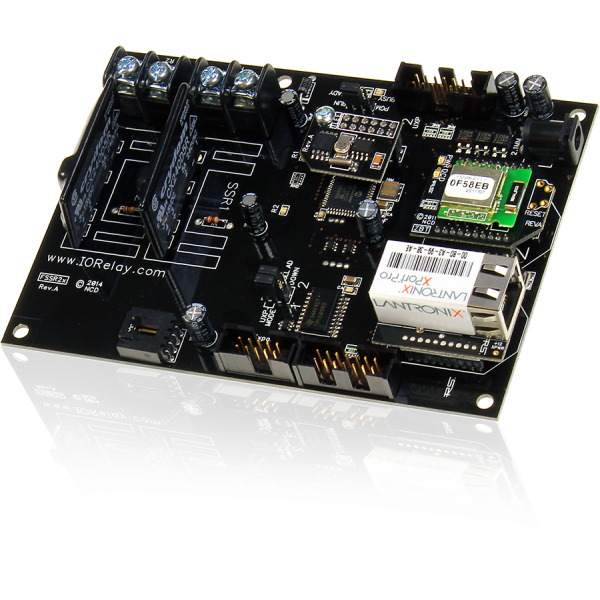

NCD 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 2 채널 솔리드 스테이트 릴레이 컨트롤러 제품 사진
