신호 회로 8개를 DPDT로 전환
NCD FR81DPDT 8채널 DPDT 릴레이 컨트롤러 릴레이 : DPDT 신호 릴레이 8개, 1 A 신호 전압 : 최대 12 VDC (저전력 신호용) 입출력 : 16 GPIO 또는 ADC (8/10비트)
견적 받기NCD 한국 독점 공급 파트너

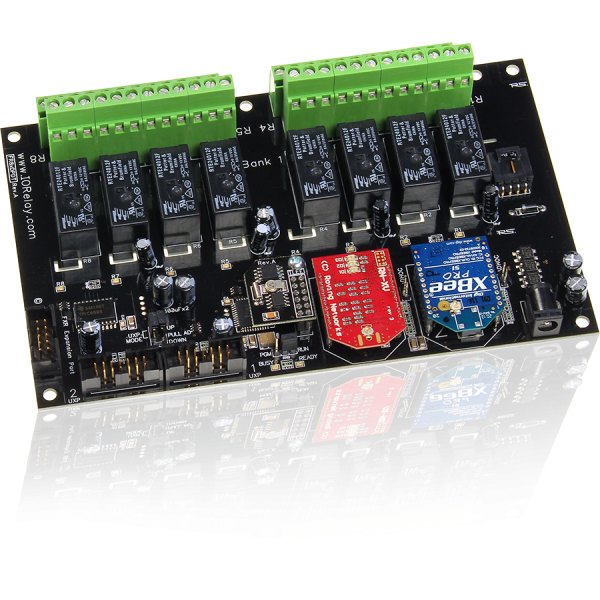

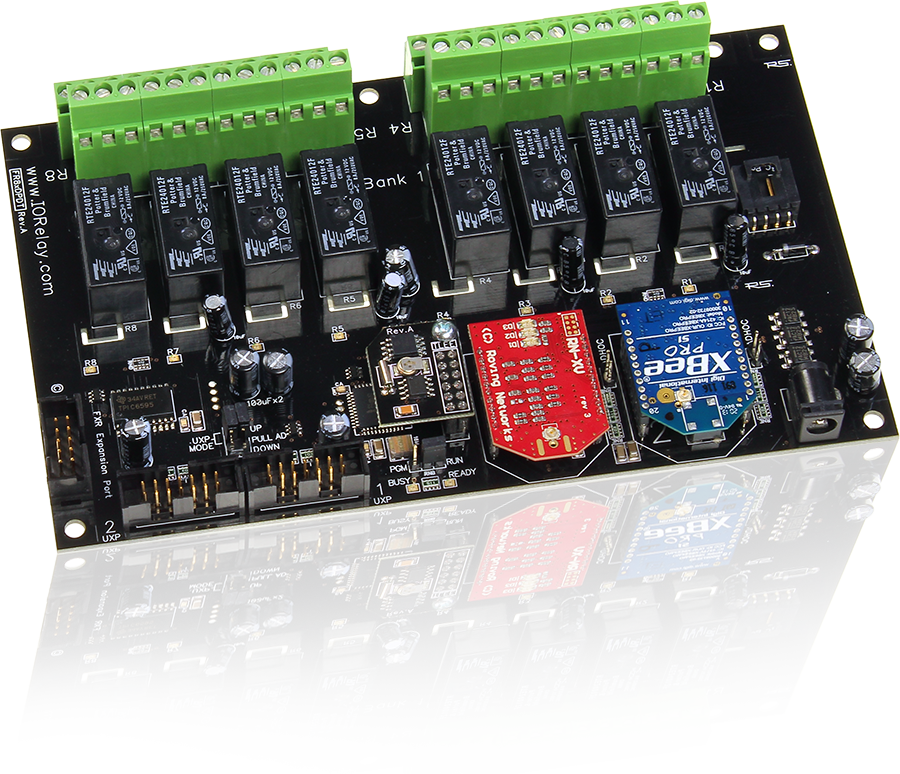

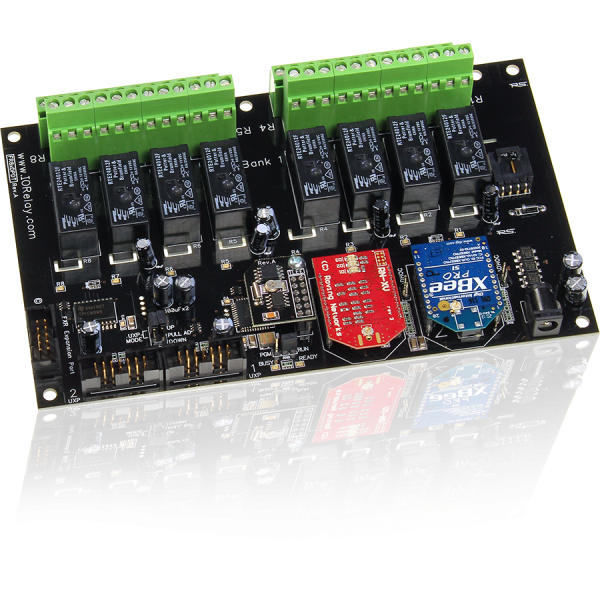

NCD FR81DPDT는 1 A DPDT 신호 릴레이 8개와 16 GPIO 또는 ADC를 갖춘 8채널 DPDT 릴레이 컨트롤러(8-Channel DPDT Relay Controller)입니다. 신호 회로 8개를 한 보드에서 센서와 시간표로 전환합니다. (주)테솔이 국내에 공식 공급합니다.
접점 정격은 1 A이며 최대 12 VDC의 저전력 신호용입니다. 같은 FR8xDPDT 계열에 3 A·5 A DPDT 버전이 따로 있습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형

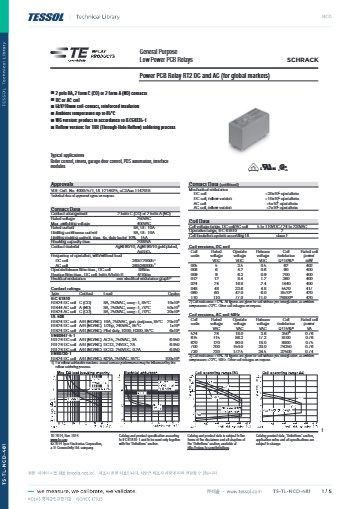

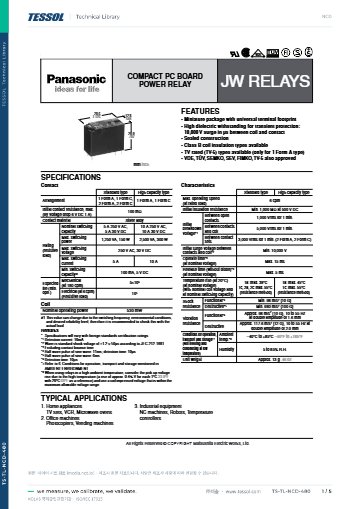

데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
신호 전환
FR81DPDT 8회로 신호 전환 구성
FR81DPDT는 접점 두 극을 동시에 전환하는 DPDT 릴레이를 8개 갖춥니다. 릴레이마다 1 A 접점이므로 12 VDC 이하의 신호 회로에 사용합니다.
전원은 12 VDC 단일 입력입니다. 대기 전류 35~200 mA(통신 모듈 제외)에 동작 중인 릴레이마다 28~60 mA가 더해집니다.

사용 방법
FR81DPDT 설치 후 Base Station 첫 설정
- PC에 ncd.io/start의 Base Station(Windows용)을 설치한 뒤 실행합니다.
- FR81DPDT에 주문 때 고른 통신 모듈을 연결하고 PC와 12 VDC 전원을 이어 주세요.
- Connection Settings에서 COM Port와 기본 통신 속도를 정합니다.
- 이더넷이나 Wi-Fi 모듈이면 Network, 장치 IP 주소, 포트 2101(권장) 순서로 입력하세요.
- OK를 누르면 제어 화면이 열립니다. 이 화면에서 릴레이 동작을 Taralist(파랑)·Reactor(빨강)·ProXR(초록) 단위로 확인합니다.
Taralist 설정 뒤에는 시간 변경 시뮬레이션으로 이벤트별 동작을 확인하세요. 릴레이가 움직이지 않을 때는 설정(Configuration) 모드로 켜진 것은 아닌지, Automatic Refreshing이 켜져 있는지 확인하세요.
사양
FR81DPDT 사양 일람
| 항목 | 사양 |
|---|---|
| 릴레이 | DPDT 신호 릴레이 8개, 1 A |
| 신호 전압 | 최대 12 VDC (저전력 신호용) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 릴레이 동작·해제 시간 | 15 ms · 10 ms (부품 등급) |
| 전원 커넥터 | 2.1 mm 중앙 양극 배럴 |
| 동시 접속 | PC 2대 (듀얼 통신 포트) |
활용 분야
FR81DPDT의 운용 방식
- 센서 연동 — 센서 입력이 바뀌면 지정한 신호 회로 쌍을 전환합니다.
- 시간표 운영 — 정해 둔 시각에 8개 회로의 연결 상태를 바꿉니다.
- 확장 — 회로가 모자라면 DPDT형 FXR 보드를 붙입니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FR81DPDT와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
관련 제품
FR81DPDT와 연계하는 보드
FR81DPDT의 릴레이는 몇 개입니까?
8개이며 모두 1 A DPDT 신호 릴레이입니다. 3 A·5 A DPDT는 FR8xDPDT 계열의 다른 버전입니다.
FR81DPDT를 큰 전류 회로에 쓸 수 있습니까?
권장하지 않습니다. FR81DPDT의 접점은 1 A DPDT로 최대 12 VDC의 저전력 신호용입니다. 큰 부하에는 FR85(5 A SPDT)나 FR820(20 A SPDT)을 검토하세요.
FR81DPDT는 PC 두 대에서 동시에 제어할 수 있습니까?
네. 듀얼 통신 포트로 PC 두 대가 동시에 접속합니다.
FAQ 자주묻는 질문
-
FR81DPDT의 릴레이는 몇 개입니까?
8개이며 모두 1 A DPDT 신호 릴레이입니다. 3 A·5 A DPDT는 FR8xDPDT 계열의 다른 버전입니다.
-
FR81DPDT를 큰 전류 회로에 쓸 수 있습니까?
권장하지 않습니다. FR81DPDT의 접점은 1 A DPDT로 최대 12 VDC의 저전력 신호용입니다. 큰 부하에는 FR85(5 A SPDT)나 FR820(20 A SPDT)을 검토하세요.
-
FR81DPDT는 PC 두 대에서 동시에 제어할 수 있습니까?
네. 듀얼 통신 포트로 PC 두 대가 동시에 접속합니다.
