릴레이 4개로 묶는 소규모 설비 제어
NCD FR45 Fusion 4채널 SPDT 릴레이 컨트롤러 릴레이 : 4채널 SPDT, 5 A 최대 전압 : 240 VAC (절대 최대) 릴레이 수명 : 1,000만 회 (부품 등급)
견적 받기NCD 한국 독점 공급 파트너

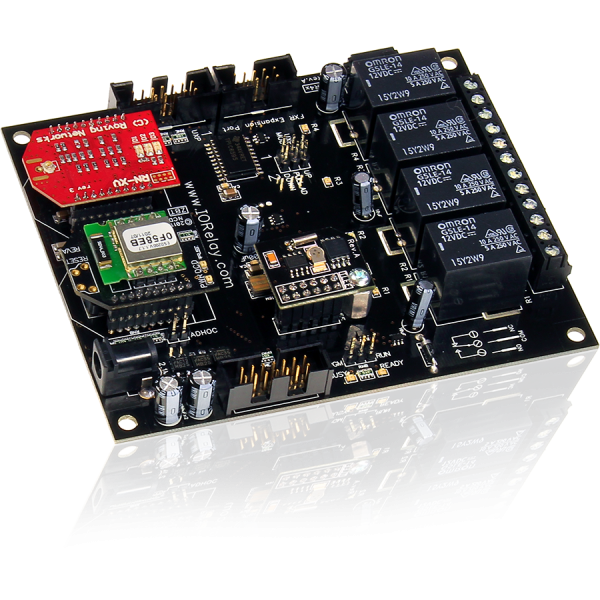

NCD FR45는 5 A SPDT 릴레이 4개를 독립 제어하는 4채널 SPDT 릴레이 컨트롤러(4-Channel SPDT Relay Controller)입니다. 네 채널을 Taralist 시간표와 Reactor 센서 조건으로 각각 제어합니다. (주)테솔이 국내에 공식 공급합니다.
같은 FR4x 계열에 10 A SPDT 버전이 있고, 플러그형 커넥터(Pluggable Connectors) 옵션도 고를 수 있습니다. FXR 확장 포트로 릴레이를 더 늘릴 수 있습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
전원 용량
FR45 소비 전류와 전원 준비
대기 전류는 35~200 mA(통신 모듈 제외)이고, 동작 중인 릴레이 하나마다 28~60 mA가 더해집니다. 통신 모듈 전력은 별도이며, NCD 표준 전원은 2.1 mm 배럴(중앙 양극) 12 VDC, 1.25 A 이상 정격입니다.

사양
FR45 사양
| 항목 | 사양 |
|---|---|
| 릴레이 | 4채널 SPDT, 5 A |
| 최대 전압 | 240 VAC (절대 최대) |
| 릴레이 수명 | 1,000만 회 (부품 등급) |
| 동작 · 해제 시간 | 15 ms · 10 ms (부품 등급) |
| 보관 온도 | -55~85 °C |
| 제품 코드 | 1625539517 |
사용 방법
FR45 Base Station 설정 방법
먼저 ncd.io/start에서 최신 Base Station을 받아 Windows PC에 설치하고, 구매 때 고른 통신 모듈로 FR45를 연결한 뒤 12 VDC 전원을 연결합니다. 실행 후 Connection Settings에서 COM Port와 기본 통신 속도를 정합니다.
이더넷·Wi-Fi 모듈은 Network에 장치 IP 주소를 입력하고 포트는 2101을 권장합니다. 제어 화면에서 릴레이 4개가 Taralist 파랑, Reactor 빨강, ProXR 초록으로 구분되며, 시간표는 시간 변경을 시뮬레이션해 이벤트마다 릴레이가 바뀌는지 시험하세요.
Configuration 모드에서는 릴레이 제어가 꺼집니다. 반응이 없으면 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.

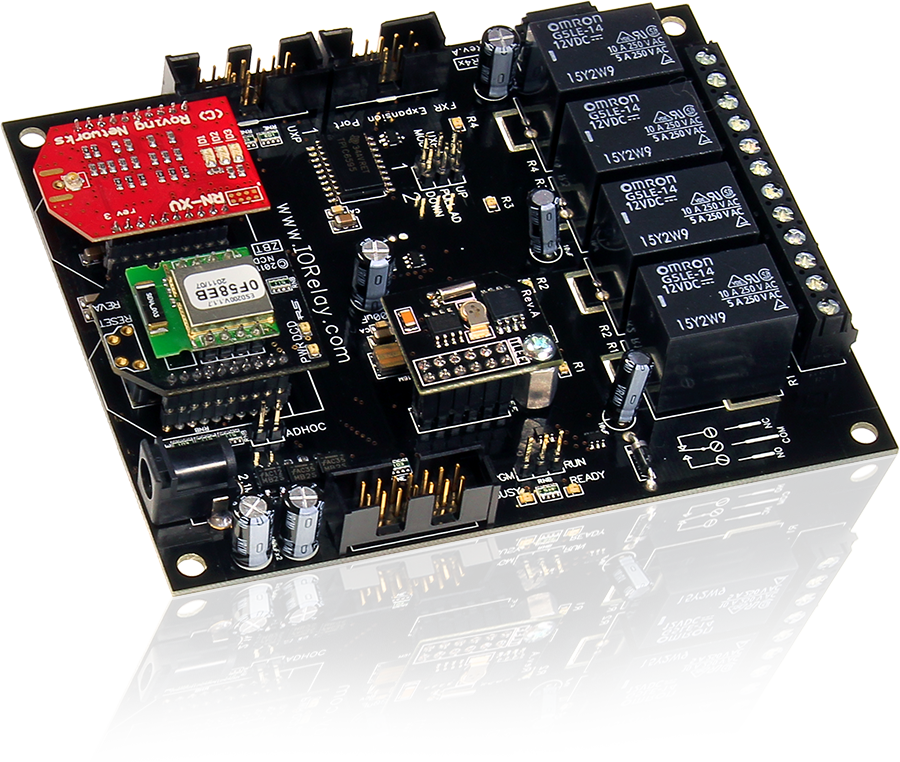

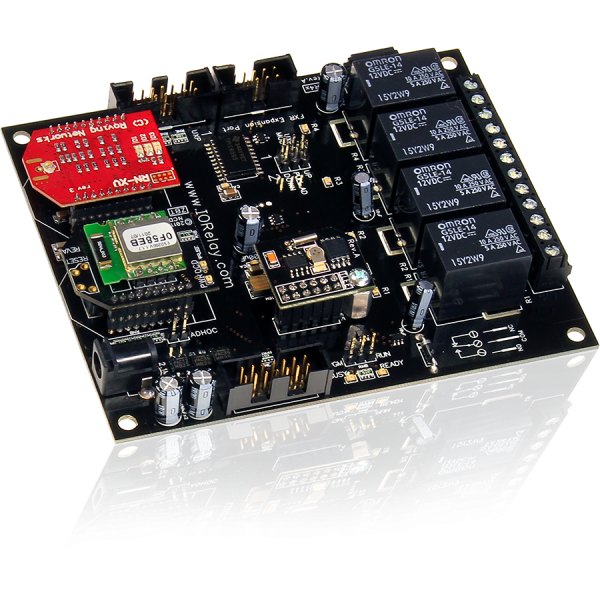

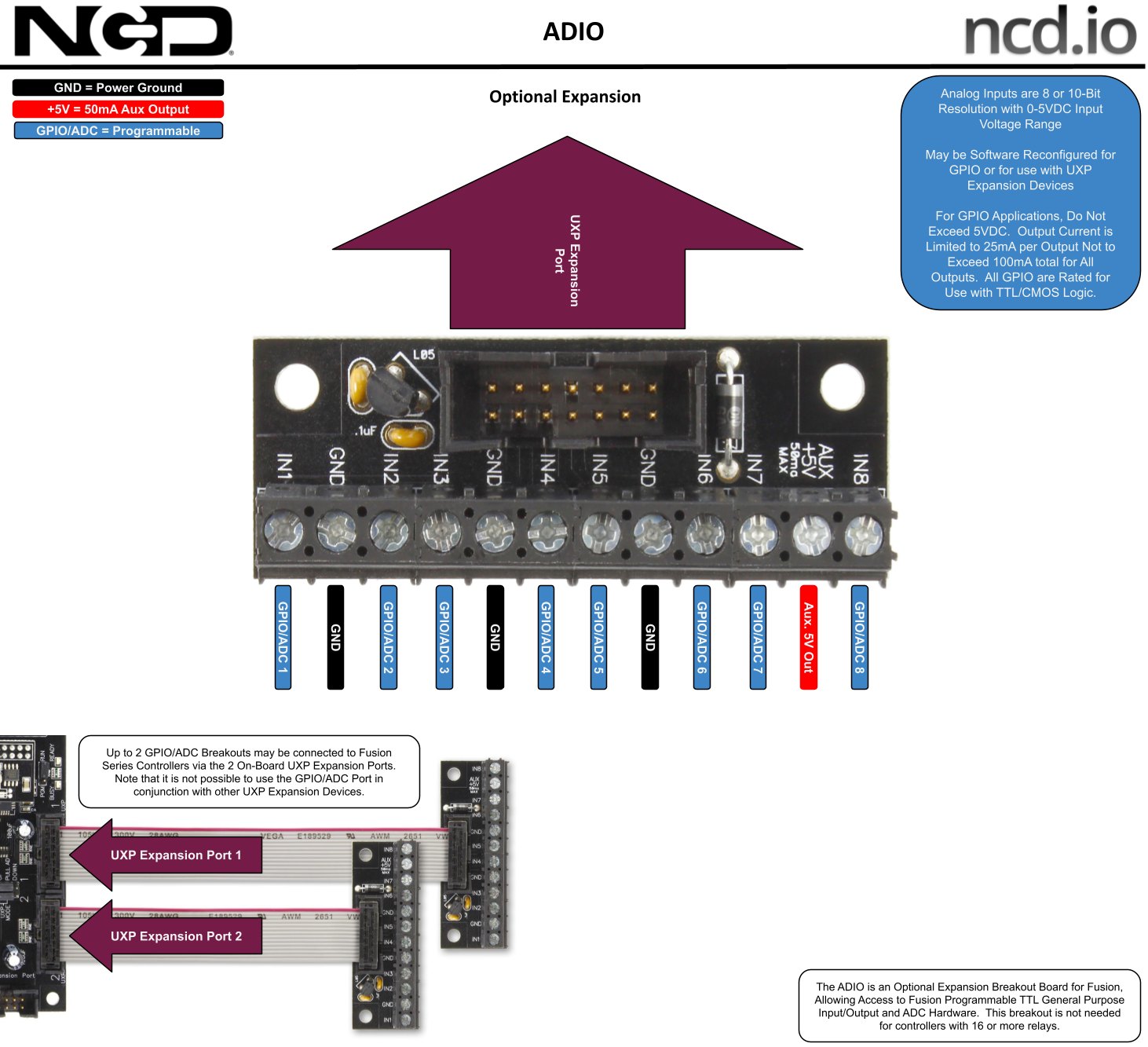

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FR45와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
관련 제품
FR45 연동 제품
FR45는 릴레이를 몇 개 제어합니까?
SPDT 릴레이 4개를 독립 제어합니다.
FR45와 FR420은 어떻게 다릅니까?
접점 용량이 다릅니다. FR45는 5 A SPDT, FR420은 20 A 고전력입니다.
FR45 말고 10 A 버전도 있습니까?
있습니다. 같은 FR4x 계열에 10 A SPDT 버전이 있으며, FR45는 그 가운데 5 A SPDT 버전입니다.
FAQ 자주묻는 질문
-
FR45는 릴레이를 몇 개 제어합니까?
SPDT 릴레이 4개를 독립 제어합니다.
-
FR45와 FR420은 어떻게 다릅니까?
접점 용량이 다릅니다. FR45는 5 A SPDT, FR420은 20 A 고전력입니다.
-
FR45 말고 10 A 버전도 있습니까?
있습니다. 같은 FR4x 계열에 10 A SPDT 버전이 있으며, FR45는 그 가운데 5 A SPDT 버전입니다.
