NCD FLL_FXR325 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 32 채널 SPDT 릴레이 컨트롤러

MODEL
FLL_FXR325
브랜드
NCD

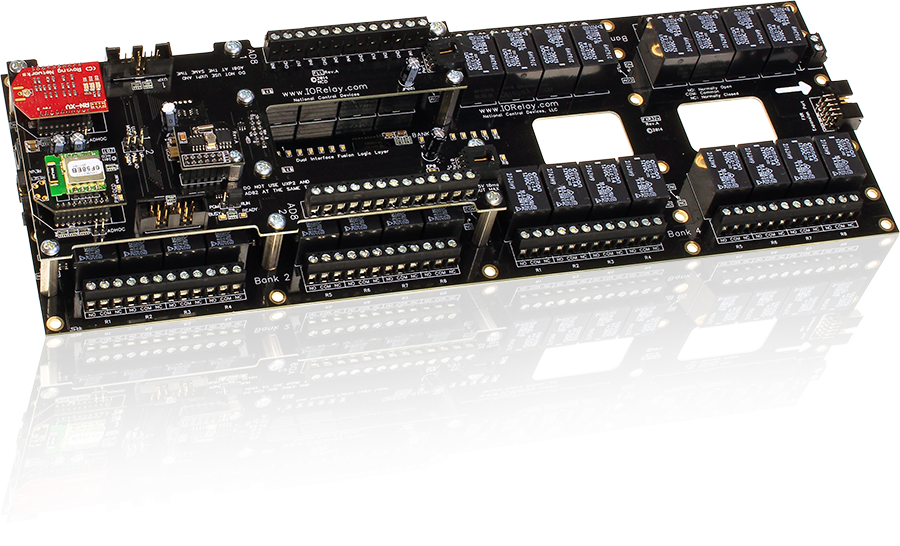

릴레이 32개를⁣ 한 장에 모은 보드

NCD FLL_FXR325 32채널 SPDT 릴레이 컨트롤러⁣ 릴레이 : SPDT 32개, 5 A⁣ 최대 전압 : 240 VAC (절대 최대)⁣ 입출력 : 16 GPIO 또는 ADC (8/10비트)

견적 받기

NCD 한국 독점 공급 파트너

NCD FLL_FXR325는 5 A SPDT 릴레이 32개와 16 GPIO 또는 ADC, I²C 포트를 갖춘 32채널 SPDT 릴레이 컨트롤러(32-Channel SPDT Relay Controller)입니다. 같은 32채널 SPDT 구성에 10 A 버전도 있습니다. (주)테솔이 국내에 공식 공급합니다.

센서 입력과 시간표로 PC 없이 개폐하고, 두 PC가 동시에 접속합니다.

32개

SPDT 릴레이

5 A

SPDT 접점 정격

16

GPIO 또는 ADC

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

32회로

FLL_FXR325 5 A SPDT⁣ 접점과 전원

FLL_FXR325의 릴레이 32개는 모두 5 A SPDT이며 전압은 240 VAC가 절대 최대입니다.

대기 전류는 35~200 mA(통신 모듈 제외)이고 동작 중인 릴레이마다 28~60 mA가 더해집니다. 동시 동작 수가 정해지면 12 VDC 공급장치 용량을 함께 정리해 드립니다.

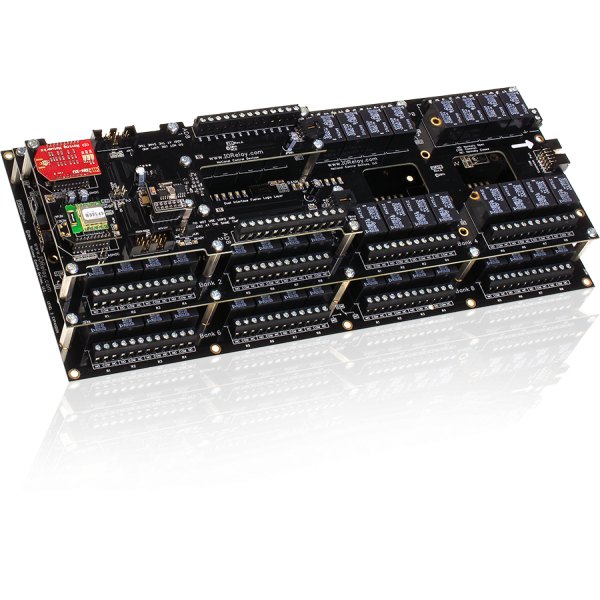

NCD FLL_FXR325 - 다수의 릴레이가 배열된 대형 컨트롤러 기판
다수의 릴레이가 배열된 대형 컨트롤러 기판

사양

FLL_FXR325 사양 요약

항목사양
릴레이SPDT 32개, 5 A
최대 전압240 VAC (절대 최대)
입출력16 GPIO 또는 ADC (8/10비트)
확장I²C 포트 · FXR 릴레이 확장 포트
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
전원 커넥터2.1 mm 중앙 양극 배럴

활용 분야

FLL_FXR325⁣ 32회로 운용

  • 시간표 운영 — 설비 군을 일정별로 나눠 기동하고 정지합니다.
  • 센서 연동 — 센서 값에 따라 필요한 회로만 개폐합니다.
  • 확장 — 보드 두 장을 이중 적층해 릴레이를 늘린 48·56·64채널 SPDT 모델이 별도로 있습니다.

사용 방법

FLL_FXR325 접속과⁣ Base Station 시작

  1. Base Station은 ncd.io/start에서 내려받아 Windows PC에 설치합니다.
  2. FLL_FXR325의 통신 모듈을 PC에 접속하고 12 VDC 전원을 넣으세요.
  3. Connection Settings 창이 열리면 COM Port를 고르고 장치와 같은 기본 통신 속도를 지정하세요.
  4. 네트워크 모듈은 Network 선택 후 IP 주소를 입력합니다. 포트는 2101을 권장합니다.
  5. OK를 누르면 제어 화면이 나오며 릴레이마다 파랑(Taralist), 빨강(Reactor), 초록(ProXR)으로 표시됩니다.

Taralist 이벤트는 Base Station에서 시간을 바꿔 가며 시뮬레이션해 볼 수 있습니다. 설정(Configuration) 모드에서는 제어가 꺼지므로, 릴레이가 반응하지 않으면 동작 모드와 Automatic Refreshing 설정을 먼저 확인하세요.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FLL_FXR325와⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR420 — 릴레이 4개, 20 A SPDT 고전력
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
