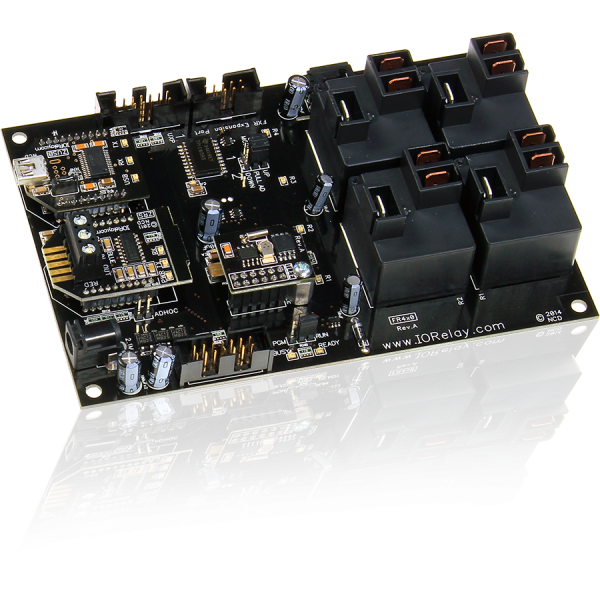

NCD FR420 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 4 채널 고전력 릴레이 컨트롤러

MODEL
FR420
브랜드
NCD

20 A 릴레이 4개로⁣ 큰 부하를 직접 개폐

NCD FR420 Fusion 4채널 고전력 릴레이 컨트롤러⁣ 릴레이 : 4채널 고전력, 20 A SPDT⁣ 최대 전압 : 240 VAC (절대 최대)⁣ 작동 전압 : 10~15 VDC (정격 12 VDC)

견적 받기

NCD 한국 독점 공급 파트너

NCD FR420은 20 A SPDT 릴레이 4개를 갖춘 4채널 고전력 릴레이 컨트롤러(4-Channel High-Power Relay Controller)입니다. 전류가 큰 부하 네 개를 채널마다 따로 개폐하고 센서 입력이나 시간표로 자동 제어합니다. (주)테솔이 국내에 공식 공급합니다.

같은 FR4x0 계열에는 30 A SPST 버전도 있습니다. 16 GPIO 또는 ADC와 I²C 포트로 센서도 같은 보드에 연결합니다.

4채널

고전력 릴레이

20 A

SPDT 접점

240 VAC

절대 최대 전압

12 VDC

구동 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 64채널

모델별 릴레이 수 범위

통신 포트 2개

PC 두 대 동시 접속

16 GPIO

또는 8/10비트 ADC 입력

12 VDC

정격 구동 전원

사양

FR420 접점·환경 사양

항목사양
릴레이4채널 고전력, 20 A SPDT
최대 전압240 VAC (절대 최대)
작동 전압10~15 VDC (정격 12 VDC)
작동 온도-40~85 °C
작동 습도0~70 % RH (비응축)
정격 기준12 VDC 동작, 21 °C
제품 코드1625539433

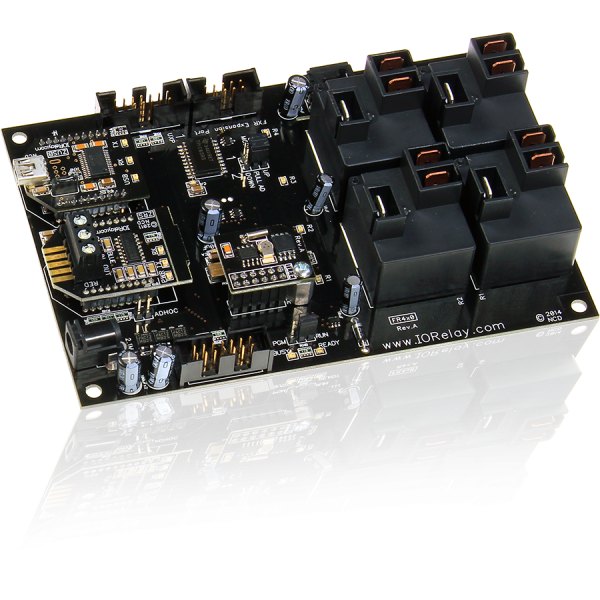

NCD FR420 - 대형 릴레이 4개와 통신 모듈이 장착된 검은색 보드
대형 릴레이 4개와 통신 모듈이 장착된 검은색 보드

사용 방법

FR420 PC 연결과⁣ 동작 확인

단계내용
설치ncd.io/start의 Base Station을 Windows PC에 설치합니다.
연결선택한 통신 모듈(USB 등)로 FR420을 PC에 잇고 12 VDC 전원을 연결하세요.
COM 포트Base Station의 Connection Settings에서 COM Port와 기본 통신 속도를 지정합니다.
네트워크이더넷·Wi-Fi는 Network를 골라 IP를 입력하고 포트 2101을 권장합니다.
제어 화면OK 후 릴레이 4개가 Taralist 파랑, Reactor 빨강, ProXR 초록으로 표시됩니다.
시험Taralist 시간 변경 시뮬레이션으로 이벤트별 릴레이 전환을 확인하세요.

Configuration 모드에서는 릴레이 제어가 꺼집니다. 반응이 없으면 동작 모드와 Automatic Refreshing 설정을 확인하세요.

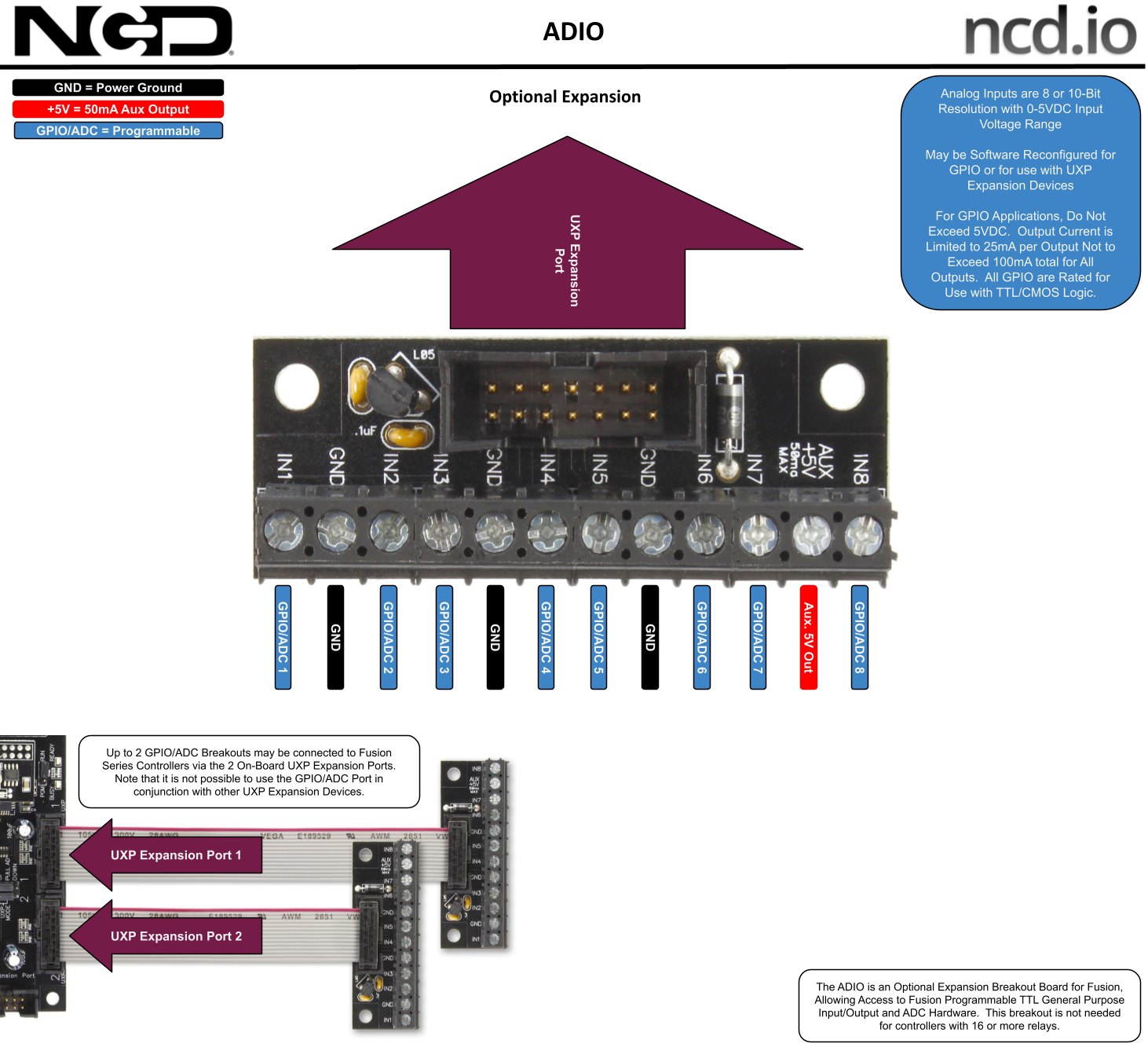

NCD FR420 - 옵션 확장 보드의 단자 연결 구성도
옵션 확장 보드의 단자 연결 구성도

부하 구성

FR420과 FR45⁣ 구분

채널마다 부하 전류가 5 A 이내라면 FR45(5 A SPDT)로 충분하고, 10 A 이내라면 FR4x 계열의 10 A 버전이 있습니다. 그보다 큰 부하가 있으면 FR420을 고르고, 채널이 더 필요하면 FXR 확장 보드를 FXR 확장 포트에 연결하세요.

제품 상세 이미지

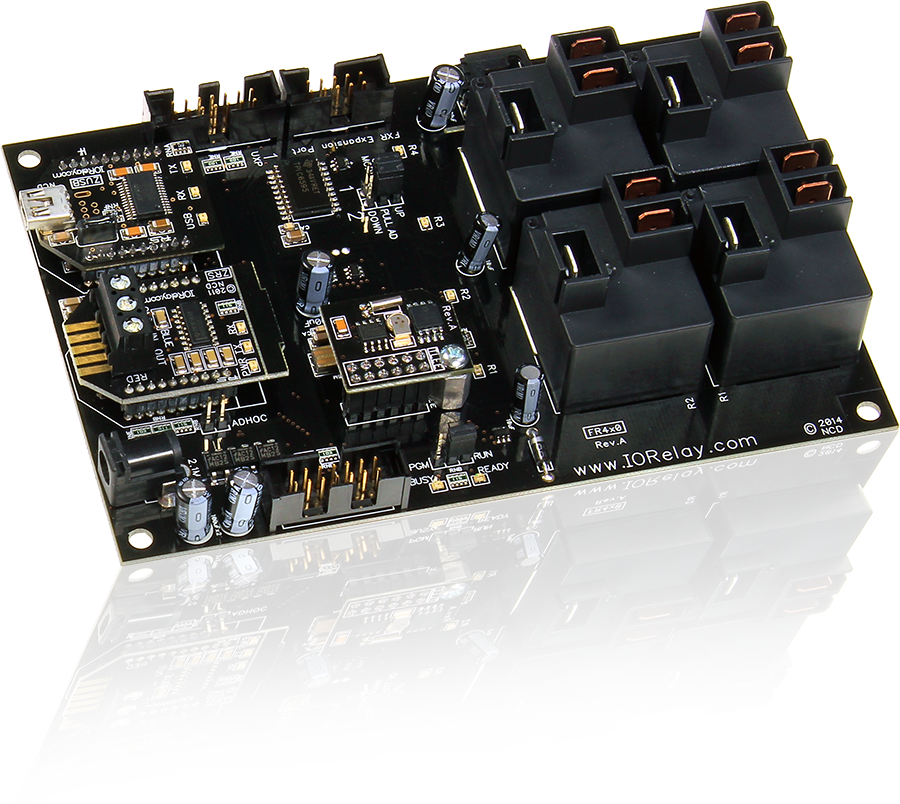

NCD FR420 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

FR420과⁣ 같은 계열 모델

  • FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
  • FR15 — 릴레이 1개, 5 A SPDT
  • FR120 — 릴레이 1개, 20 A SPDT 고전력
  • FR25 — 릴레이 2개, 5 A SPDT
  • FR220 — 릴레이 2개, 20 A SPDT 고전력
  • FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
  • FR45 — 릴레이 4개, 5 A SPDT
  • FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
  • FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
  • FR85 — 릴레이 8개, 5 A SPDT
  • FR820 — 릴레이 8개, 20 A SPDT 고전력
  • FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
  • FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
  • FLL_FXR165 — 릴레이 16개, 5 A SPDT
  • FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호형
  • FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트
  • FLL_FXR245 — 릴레이 24개, 5 A SPDT
  • FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호형
  • FLL_FXR325 — 릴레이 32개, 5 A SPDT
  • FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호형
  • FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 확장 보드 적층
  • FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 확장 보드 적층
