적층 구성으로 릴레이 48개 제어
NCD FLL_FXR165_FXR32xL2 48채널 SPDT 릴레이 컨트롤러 릴레이 : SPDT 48개, 5 A 구성 : 32채널 + 16채널 보드 이중 적층 최대 전압 : 240 VAC (절대 최대)
견적 받기NCD 한국 독점 공급 파트너

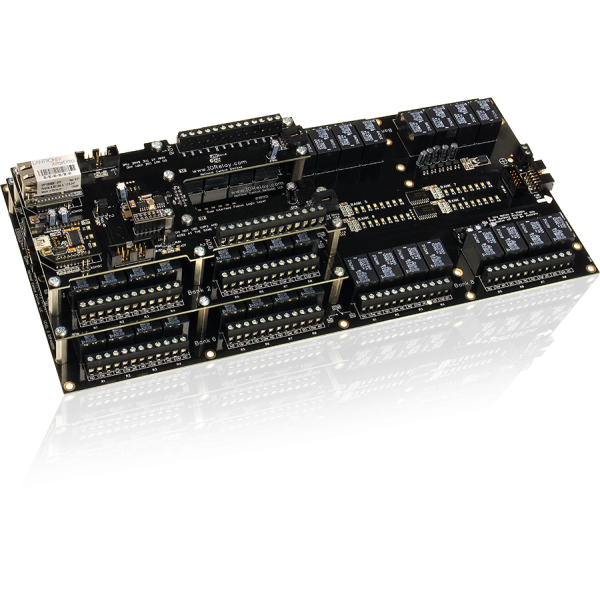

NCD FLL_FXR165_FXR32xL2는 5 A SPDT 릴레이 48개와 16 GPIO 또는 ADC를 갖춘 48채널 SPDT 릴레이 컨트롤러(48-Channel SPDT Relay Controller)입니다. 32채널 보드와 16채널 보드를 이중 적층한 구성입니다. (주)테솔이 국내에 공식 공급합니다.
센서 입력과 시간표로 개폐하며 두 PC가 동시에 접속합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
이중 적층
FLL_FXR165_FXR32xL2 32 + 16 적층 구성

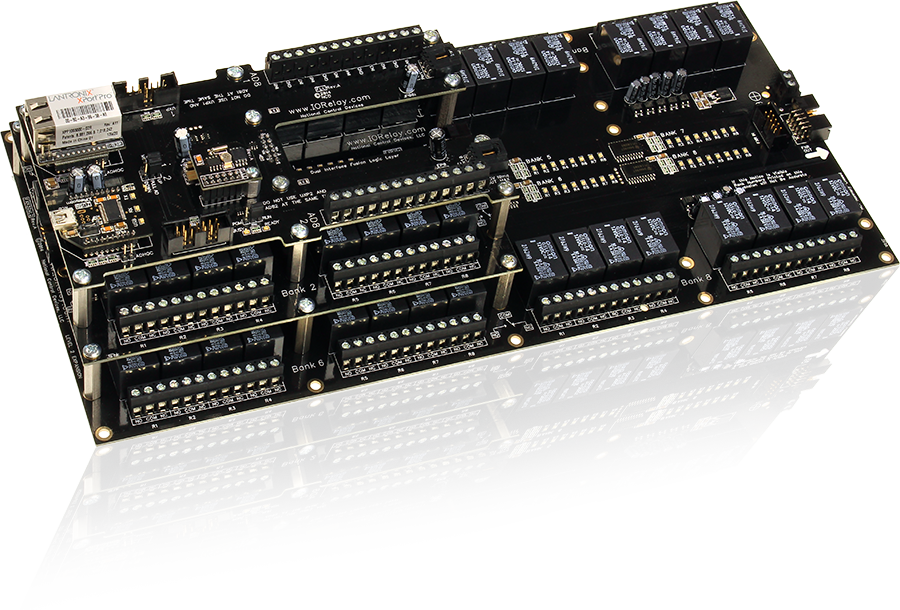

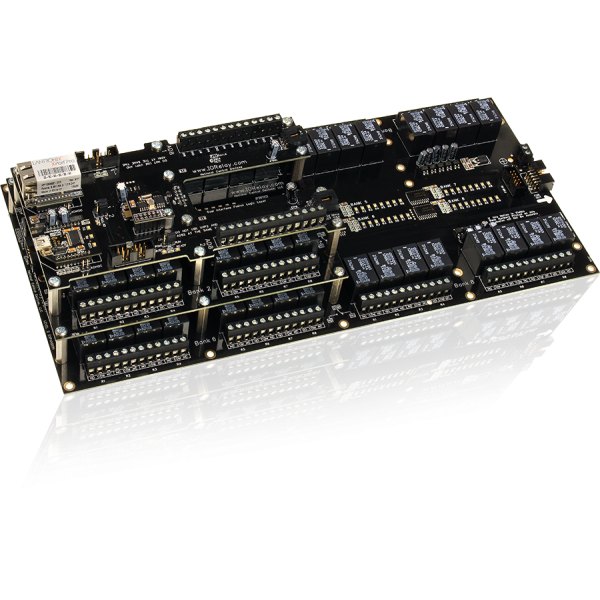

FLL_FXR165_FXR32xL2는 32채널 보드와 16채널 보드를 겹친 이중 적층(dual stack) 구성입니다. 릴레이 48개는 모두 5 A SPDT이며 같은 48채널 구성에 10 A 버전도 있습니다.
대기 전류 35~200 mA(통신 모듈 제외)에 동작 중인 릴레이마다 28~60 mA가 더해지므로, 12 VDC 공급장치는 동시 동작 수를 기준으로 정하세요.

사양
FLL_FXR165_FXR32xL2 사양
| 항목 | 사양 |
|---|---|
| 릴레이 | SPDT 48개, 5 A |
| 구성 | 32채널 + 16채널 보드 이중 적층 |
| 최대 전압 | 240 VAC (절대 최대) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 작동 습도 | 0~70 % RH (비응축) |
| 동시 접속 | PC 2대 (듀얼 통신 포트) |
활용 분야
FLL_FXR165_FXR32xL2 48회로 운용
- 시간표 운영 — 설비 여러 개를 일정별로 기동하고 정지합니다.
- 센서 연동 — 조건이 맞는 회로만 개폐합니다.
- 이중 접속 — 두 PC가 나눠 운용합니다.
사용 방법
FLL_FXR165_FXR32xL2 설치 후 Base Station 설정
- Windows 노트북이나 PC를 준비하고 ncd.io/start에서 Base Station 설치 파일을 받으세요.
- FLL_FXR165_FXR32xL2 보드에 12 VDC를 넣고, 주문한 통신 모듈 쪽 포트로 PC와 케이블을 잇습니다.
- 프로그램을 켜면 Connection Settings가 먼저 뜹니다. 여기서 COM Port 번호와 기본 통신 속도를 지정합니다.
- 유선 이더넷이나 Wi-Fi 모듈로 붙일 때는 Network를 선택하고 IP 주소를 입력합니다. 포트는 2101이 권장값입니다.
- OK를 누르면 장치 식별과 설정, 명령 세트 사용을 위한 제어 화면이 열립니다. 릴레이 색은 Taralist가 파랑, Reactor가 빨강, ProXR이 초록입니다.
시간표를 쓰는 설비는 Base Station의 시간 변경 시뮬레이션으로 이벤트를 먼저 시험하세요. Configuration 모드로 켜면 릴레이 제어가 정지합니다. 릴레이가 반응하지 않는 경우 동작 모드와 Automatic Refreshing 설정이 첫 점검 항목입니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FLL_FXR165_FXR32xL2와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
- FLL_FXSSR16x — 채널 16개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
관련 제품
FLL_FXR165_FXR32xL2에 어울리는 보드
FLL_FXR165_FXR32xL2는 몇 채널입니까?
48채널이며 모두 5 A SPDT 릴레이입니다.
FLL_FXR165_FXR32xL2의 적층 구성은 어떻게 됩니까?
32채널 보드와 16채널 보드를 이중 적층한 구성이며, 릴레이 48개 모두 5 A SPDT입니다.
FLL_FXR165_FXR32xL2보다 채널이 많은 모델이 있습니까?
네. 56채널 FLL_FXR245_FXR32xL2와 64채널 FLL_FXR325_FXR32xL2가 있습니다.
FAQ 자주묻는 질문
-
FLL_FXR165_FXR32xL2는 몇 채널입니까?
48채널이며 모두 5 A SPDT 릴레이입니다.
-
FLL_FXR165_FXR32xL2의 적층 구성은 어떻게 됩니까?
32채널 보드와 16채널 보드를 이중 적층한 구성이며, 릴레이 48개 모두 5 A SPDT입니다.
-
FLL_FXR165_FXR32xL2보다 채널이 많은 모델이 있습니까?
네. 56채널 FLL_FXR245_FXR32xL2와 64채널 FLL_FXR325_FXR32xL2가 있습니다.
