SSR 16채널을 원하는 유형으로
NCD FLL_FXSSR16x 16채널 솔리드스테이트 릴레이 컨트롤러 출력 : 16채널 SPST 솔리드스테이트 입출력 : 16 GPIO 또는 ADC (8/10비트) 작동 전압 : 10~15 VDC (정격 12 VDC)
견적 받기NCD 한국 독점 공급 파트너

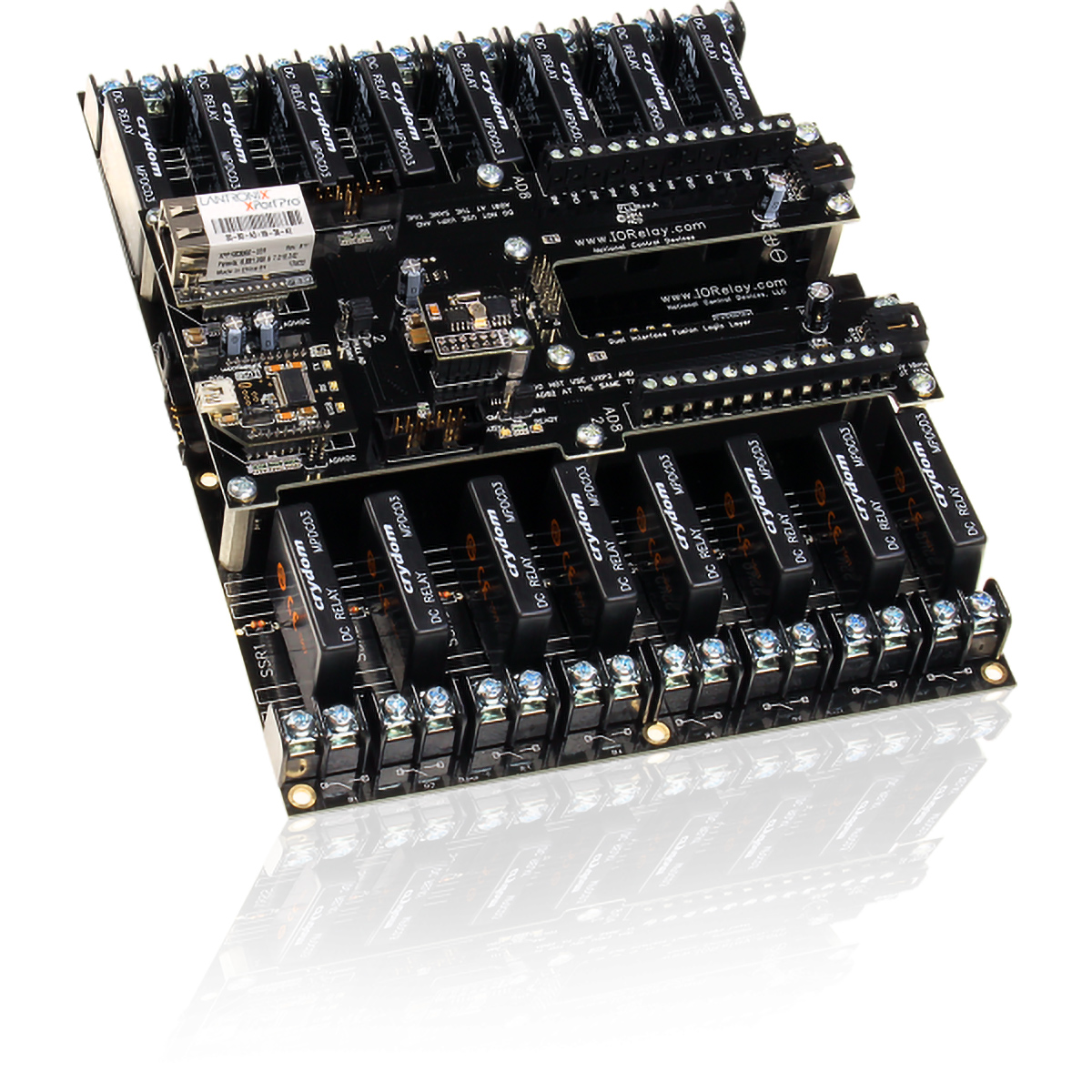

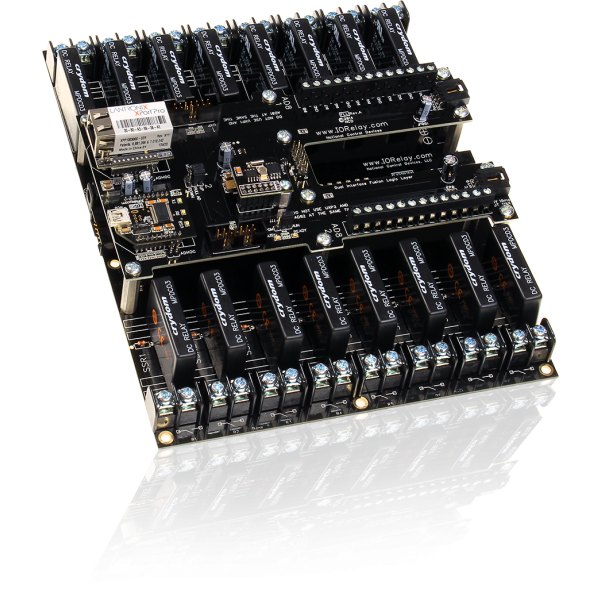

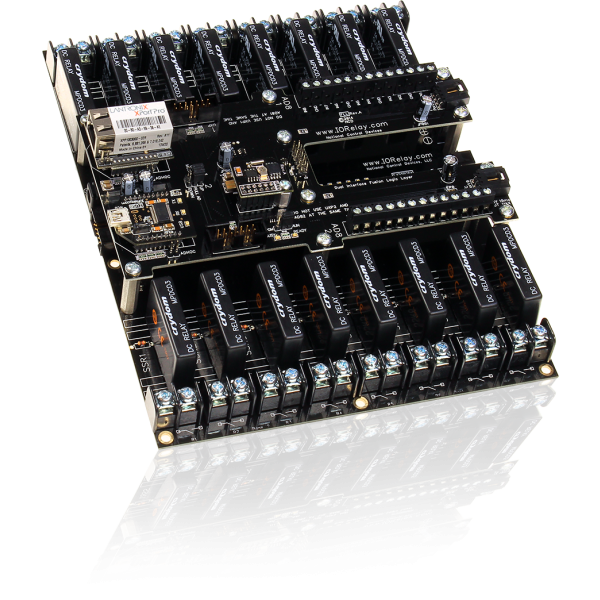

NCD FLL_FXSSR16x는 SPST 솔리드스테이트 릴레이(SSR) 16개를 구동하는 16채널 솔리드스테이트 릴레이 컨트롤러(16-Channel Solid State Relay Controller)입니다. SSR은 보드에 포함되지 않으며 주문 때 선택합니다. (주)테솔이 국내에 공식 공급합니다.
16개 채널을 시간표와 센서 조건에 따라 나눠 제어하며, PC 두 대가 동시에 접속합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 솔리드 스테이트 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
SSR 구성
FLL_FXSSR16x에 맞는 SSR 선정 절차
FLL_FXSSR16x는 컨트롤러만 공급되며 SSR은 포함되지 않습니다. 16개 채널의 부하를 종류(저항성 AC·유도성 AC·DC)와 전류로 정리해 두면, 아래 유형 가운데 맞는 SSR을 주문 때 지정할 수 있습니다.
| SSR 유형 | 정격과 부하 |
|---|---|
| Type A | 2 A, 저항성 AC 부하 |
| Type B | 5 A, 저항성 AC 부하 |
| Type C | 5 A, 유도성 AC 부하 |
| Type D | 25 A, 유도성 AC 부하 |
| Type E | 25 A, 저항성 AC 부하 |
| Type F | 3 A, DC 부하 |
| Type G | 20 A, DC 부하 |
| Type H | 10 A, DC 부하 |
기계식 릴레이의 수명과 동작·해제 시간 값은 부품 등급이라 이 보드의 SSR에는 해당하지 않습니다. 필요한 값은 선택한 SSR의 정격을 기준으로 확인하세요.

사용 방법
FLL_FXSSR16x Base Station 연결 방법
- ncd.io/start에서 최신 Base Station을 내려받아 Windows PC에 설치합니다.
- 주문 때 고른 통신 모듈(USB 등)로 FLL_FXSSR16x 보드를 PC에 연결하고 12 VDC 전원을 연결하세요.
- Base Station을 실행하면 열리는 Connection Settings 창에서 COM Port를 고르고 기본 통신 속도를 지정합니다.
- 이더넷·Wi-Fi 모듈이라면 Network를 선택해 장치 IP 주소를 입력하세요. 포트는 2101을 권장합니다.
- OK를 누르면 제어 화면이 열리고 SSR 채널 상태가 표시됩니다. Taralist는 파랑, Reactor는 빨강, ProXR은 초록으로 구분됩니다.
Taralist 시간표를 만들었다면 Base Station에서 시간 변경을 시뮬레이션해 이벤트마다 동작이 바뀌는지 확인하세요. Configuration 모드로 켜면 릴레이 제어가 정지합니다. SSR 채널이 반응하지 않는 경우 동작 모드와 Automatic Refreshing 설정이 첫 점검 항목입니다.
사양
FLL_FXSSR16x 사양
| 항목 | 사양 |
|---|---|
| 출력 | 16채널 SPST 솔리드스테이트 |
| SSR | 보드에 포함되지 않음 (주문 때 Type A~H 선택) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 전원 공급장치 | 12 VDC, 1.25 A 이상 (NCD 표준 전원) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 통신 | 듀얼 인터페이스, 통신 모듈은 구매 때 선택 |
| RS-485 네트워크 | RS-485 모듈로 최대 4,000 ft, 최대 256개 NCD 장치 |
| 작동 온도 | -40~85 °C |
활용 분야
FLL_FXSSR16x 채널 운용 구성
- 시간표 운영 — Taralist 일정으로 채널 그룹을 순서대로 켜고 끕니다.
- 센서 연동 — Reactor 조건이 맞는 채널만 출력합니다.
- 네트워크 운용 — RS-485 모듈로 최대 256개 NCD 장치를 묶습니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
통신 모듈 (NCD 스토어)
- ZRS — RS-232 직렬 통신 모듈, MAX3232
- RS-485 직렬 네트워크 통신 모듈, SN65HVD12D
- ZUSB — USB 통신 모듈, FT232RL
- Lantronix XPort·XPort Pro 이더넷-시리얼 통신 모듈
- WiFi 통신 모듈 — Bluetooth·USB·MQTT
- 900HP-S3B 장거리 무선 메시 XBee Pro 통신 모듈 — 외부 안테나
- 통신 모듈 전체
Key Fob (NCD 스토어)
- KFX — Key Fob 통신 모듈, 사용자 지정 명령 출력
- MS 시리즈 418MHz Key Fob — 8버튼
- KFX Key Fob 통신 모듈 검색
- MS 시리즈 418MHz Key Fob — 8버튼, 안테나 포함
- MS 시리즈 418MHz Key Fob — 1버튼
- MS 시리즈 418MHz Key Fob — 2버튼
- MS 시리즈 418MHz Key Fob — 3버튼
- MS 시리즈 418MHz Key Fob — 4버튼
- MS 시리즈 418MHz Key Fob — 5버튼
확장 컨트롤러와 센서 (NCD 스토어)
기타 NCD 스토어
같은 계열
FLL_FXSSR16x와 같은 계열 모델
- FIO16 — 릴레이 없이 16 GPIO·ADC와 I²C만 갖춘 로직 컨트롤러
- FR15 — 릴레이 1개, 5 A SPDT
- FR120 — 릴레이 1개, 20 A SPDT 고전력
- FR25 — 릴레이 2개, 5 A SPDT
- FR220 — 릴레이 2개, 20 A SPDT 고전력
- FSSR2x — 채널 2개 SPST 솔리드스테이트, SSR 별도
- FR45 — 릴레이 4개, 5 A SPDT
- FR420 — 릴레이 4개, 20 A SPDT 고전력
- FR41DPDT — 릴레이 4개, 1 A DPDT 신호 릴레이
- FSSR4x — 채널 4개 SPST 솔리드스테이트, SSR 별도
- FR85 — 릴레이 8개, 5 A SPDT
- FR820 — 릴레이 8개, 20 A SPDT 고전력
- FR81DPDT — 릴레이 8개, 1 A DPDT 신호 릴레이
- FSSR8x — 채널 8개 SPST 솔리드스테이트, SSR 별도
- FLL_FXR165 — 릴레이 16개, 5 A SPDT
- FLL_FXR161DPDT — 릴레이 16개, 1 A DPDT 신호 릴레이
- FLL_FXR245 — 릴레이 24개, 5 A SPDT
- FLL_FXR241DPDT — 릴레이 24개, 1 A DPDT 신호 릴레이
- FLL_FXR325 — 릴레이 32개, 5 A SPDT
- FLL_FXR321DPDT — 릴레이 32개, 1 A DPDT 신호 릴레이
- FLL_FXR165_FXR32xL2 — 릴레이 48개, 5 A SPDT, 16채널·32채널 보드 이중 적층
- FLL_FXR245_FXR32xL2 — 릴레이 56개, 5 A SPDT, 24채널·32채널 보드 이중 적층
- FLL_FXR325_FXR32xL2 — 릴레이 64개, 5 A SPDT, 32채널 보드 두 장 이중 적층
관련 제품
FLL_FXSSR16x에 덧붙이는 보드
FLL_FXSSR16x에는 SSR이 들어 있습니까?
들어 있지 않습니다. SSR 유형은 주문 때 선택하며 컨트롤러 보드만 공급됩니다.
FLL_FXSSR16x는 몇 채널입니까?
16채널입니다. FXR 확장 포트로 더 늘리는 구성은 상담 때 확인해 드립니다.
FLL_FXSSR16x와 SPDT형 FLL_FXR165의 차이는 무엇입니까?
출력 방식이 다릅니다. FLL_FXSSR16x는 SPST SSR을 장착하는 16채널 보드이고, FLL_FXR165는 기계식 5 A SPDT 릴레이 16개를 갖춘 보드입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
FLL_FXSSR16x에는 SSR이 들어 있습니까?
들어 있지 않습니다. SSR 유형은 주문 때 선택하며 컨트롤러 보드만 공급됩니다.
-
FLL_FXSSR16x는 몇 채널입니까?
16채널입니다. FXR 확장 포트로 더 늘리는 구성은 상담 때 확인해 드립니다.
-
FLL_FXSSR16x와 SPDT형 FLL_FXR165의 차이는 무엇입니까?
출력 방식이 다릅니다. FLL_FXSSR16x는 SPST SSR을 장착하는 16채널 보드이고, FLL_FXR165는 기계식 5 A SPDT 릴레이 16개를 갖춘 보드입니다.
