신호 전환 32회로를 한 컨트롤러로

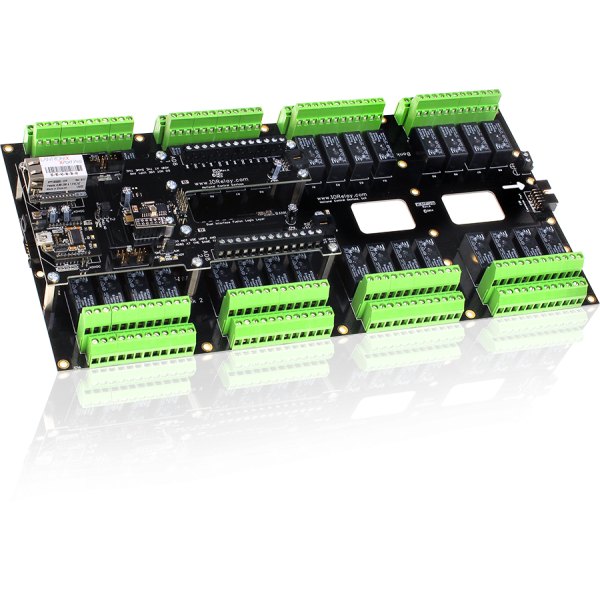

NCD FLL_FXR321DPDT 32채널 DPDT 릴레이 컨트롤러 릴레이 : DPDT 신호 릴레이 32개, 1 A 신호 전압 : 최대 12 VDC (저전력 신호용) 입출력 : 16 GPIO 또는 ADC (8/10비트)
견적 받기NCD 한국 독점 공급 파트너

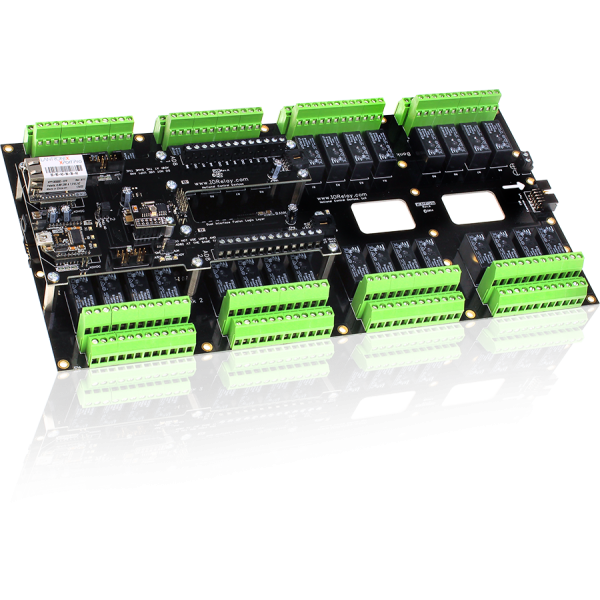

NCD FLL_FXR321DPDT는 1 A DPDT 신호 릴레이 32개와 16 GPIO 또는 ADC를 갖춘 32채널 DPDT 릴레이 컨트롤러(32-Channel DPDT Relay Controller)입니다. Fusion DPDT 모델 가운데 릴레이가 가장 많습니다. (주)테솔이 국내에 공식 공급합니다.
센서와 시간표로 동작하며, 3 A·5 A DPDT는 같은 32채널 DPDT 계열의 다른 버전입니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- NCD5500 이더넷 모듈 사용 설명서
- RS-485 무선 컨버터 모뎀 가이드
- Fusion Taralist 빠른 시작 가이드
- Fusion Reactor 빠른 시작 가이드
- Fusion ProXR Advanced 빠른 시작 가이드
- Fusion Essentials 빠른 시작 가이드
- API 코덱 빠른 시작 가이드
- I2C 통신 빠른 시작 가이드
- Base Station 빠른 시작 가이드
- Fusion Override Controller 빠른 시작 가이드
- Fusion Remote Access 빠른 시작 가이드
- Fusion Ultrasonic 빠른 시작 가이드
- Fusion Digital I/O 빠른 시작 가이드
- 스크래치 패드 메모리 빠른 시작 가이드
- EEPROM 메모리 맵 빠른 시작 가이드
- Fusion Master 제어판 빠른 시작 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX Key Fob 시리즈 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-i WebRelay XBee 인터페이스 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 가이드
- E3C DropNet 빠른 시작 가이드
- WiFi 통신 모듈 빠른 시작 가이드
- ZRS RS-232 통신 모듈 빠른 시작 가이드
- ZUSB USB 통신 모듈 빠른 시작 가이드
- ZBT 블루투스 통신 모듈 빠른 시작 가이드
- 기계식 릴레이 유형
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 이더넷 릴레이 제어
- Linux에서 Netcat으로 이더넷·WiFi 릴레이 컨트롤러 제어
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
32회로 신호
FLL_FXR321DPDT 1 A 신호 접점 32회로
FLL_FXR321DPDT는 32개 릴레이 모두 1 A DPDT 접점입니다. 접점 두 극을 동시에 전환하므로 신호선 쌍을 한 번에 바꾸는 회로에 사용합니다.
최대 12 VDC의 저전력 신호용이므로 주문 전에 회로 전압을 확인하세요. 구동 전원은 12 VDC이며 동작 중인 릴레이마다 28~60 mA가 더해집니다.

사용 방법
FLL_FXR321DPDT를 PC에 잇고 설정하는 방법
- PC에 ncd.io/start의 Base Station(Windows용)을 설치한 뒤 실행합니다.
- FLL_FXR321DPDT에 주문 때 고른 통신 모듈을 연결하고 PC와 12 VDC 전원을 이어 주세요.
- Connection Settings에서 COM Port와 기본 통신 속도를 정합니다.
- 이더넷이나 Wi-Fi 모듈이면 Network, 장치 IP 주소, 포트 2101(권장) 순서로 입력하세요.
- OK를 누르면 제어 화면이 열립니다. 이 화면에서 릴레이 동작을 Taralist(파랑)·Reactor(빨강)·ProXR(초록) 단위로 확인합니다.
Taralist 설정 뒤에는 시간 변경 시뮬레이션으로 이벤트별 동작을 확인하세요. 릴레이가 움직이지 않을 때는 설정(Configuration) 모드로 켜진 것은 아닌지, Automatic Refreshing이 켜져 있는지 확인하세요.
사양
FLL_FXR321DPDT 사양 모음
| 항목 | 사양 |
|---|---|
| 릴레이 | DPDT 신호 릴레이 32개, 1 A |
| 신호 전압 | 최대 12 VDC (저전력 신호용) |
| 입출력 | 16 GPIO 또는 ADC (8/10비트) |
| 확장 | I²C 포트 · FXR 릴레이 확장 포트 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음, 통신 모듈 없음) |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 릴레이 동작·해제 시간 | 15 ms · 10 ms (부품 등급) |
| 작동 습도 | 0~70 % RH (비응축) |
| 전원 커넥터 | 2.1 mm 중앙 양극 배럴 |
활용 분야
FLL_FXR321DPDT 32회로 운용
- 센서 연동 — 입력 조건에 맞는 신호 회로 쌍을 전환합니다.
- 시간표 운영 — 이벤트 일정에 따라 많은 회로의 연결을 한꺼번에 바꿉니다.
- 이중 접속 — 두 PC가 같은 컨트롤러를 나눠 운용합니다.
함께 쓰는 장치
