큰 부하 하나를 센서로 직접 개폐

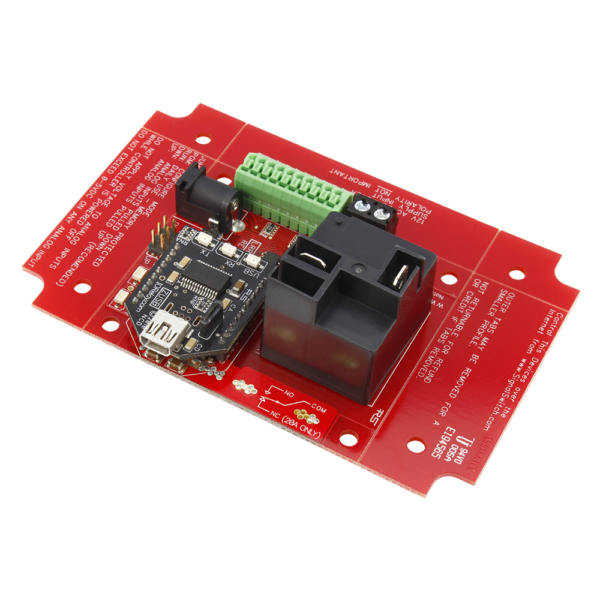

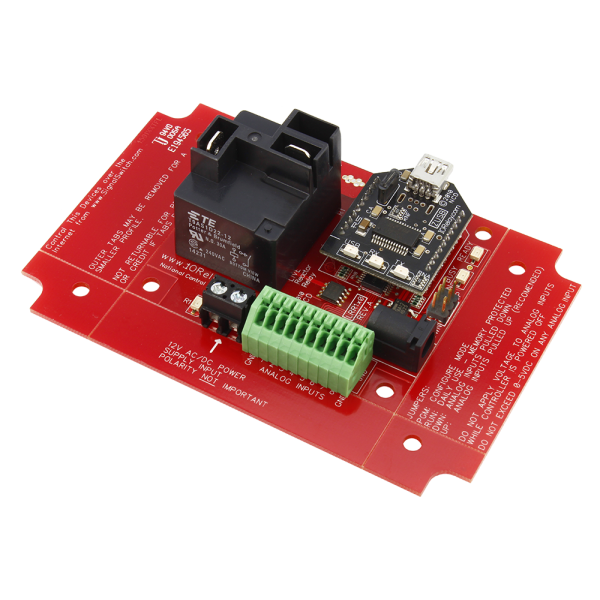

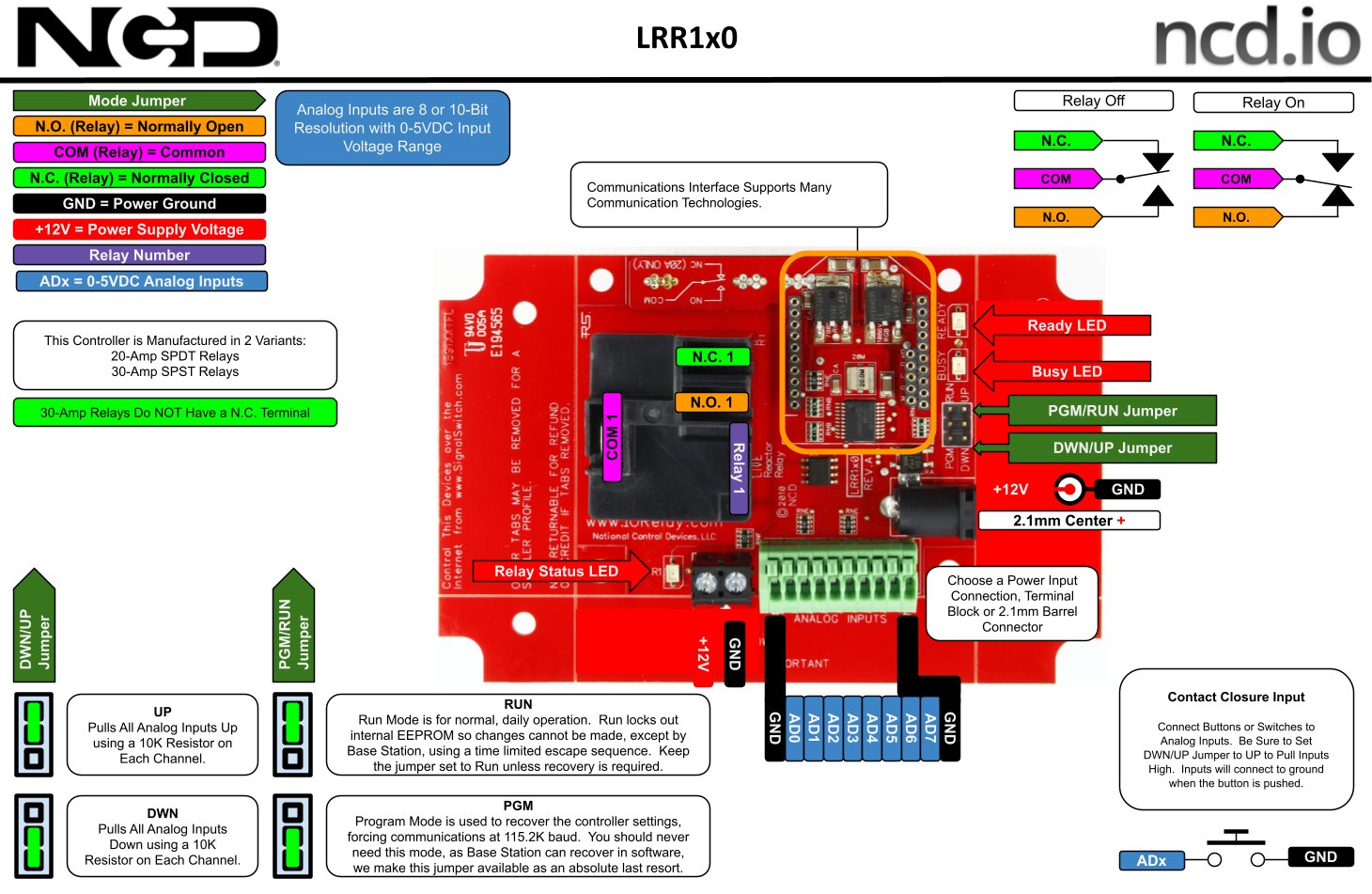

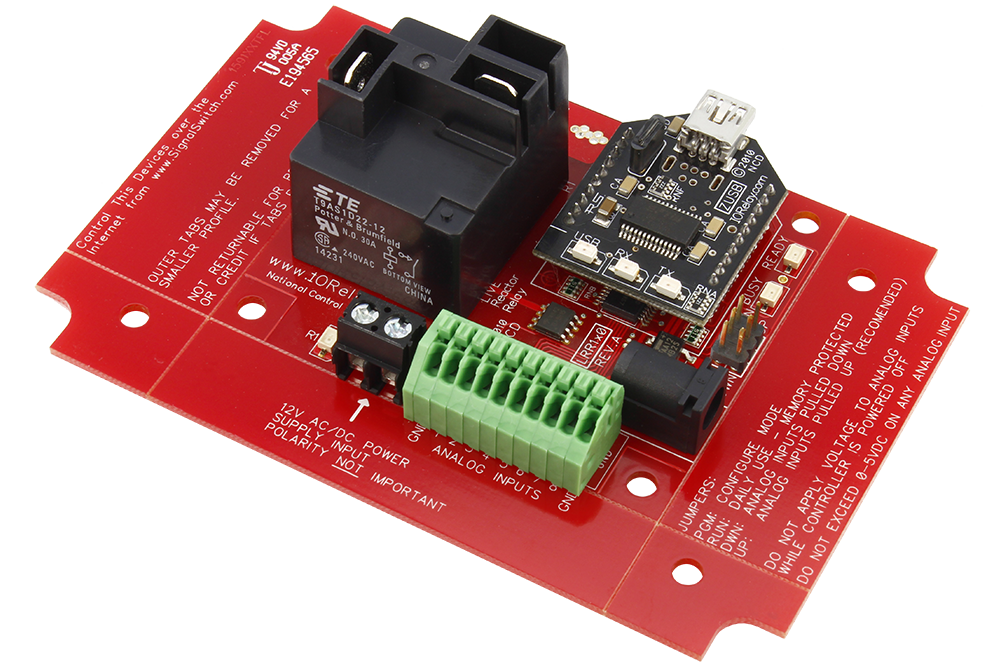

NCD LRR120 리액터 1채널 고전력 릴레이 센서 제어 보드 모델 : LRR120 릴레이 채널 : 1채널 릴레이 : 20 A SPDT 고전력형
견적 받기NCD 한국 독점 공급 파트너
NCD LRR120은 20 A SPDT 고전력 릴레이 1개를 아날로그 입력 8개의 센서 신호로 동작시키는 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. 초기 설정 후에는 PC 없이 단독으로 동작합니다.
전류가 큰 부하 하나를 보드의 릴레이로 바로 개폐하려는 설비에 맞습니다. 타이머 8개와 카운터 4개로 시간 기준 동작도 보드 안에서 처리합니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
고전력 릴레이
LRR120 릴레이와 전원 조건
| 항목 | LRR120 기준 |
|---|---|
| 릴레이 | 20 A SPDT 고전력형 1개 |
| 작동 전압 | 10~15 VDC, 정격 12 VDC |
| 릴레이 전력 소비 | 릴레이당 28~60 mA |
| 대기 전력 소비 | 35~200 mA, 활성 릴레이 없을 때 |

사용 방법
LRR120 설정 소프트웨어 저장 순서
LRR120의 입력 조건은 PC용 설정 소프트웨어에서 정하며, 이때만 USB 통신 모듈과 PC가 필요합니다. 저장을 마친 보드는 PC 없이 입력을 읽고 릴레이를 제어합니다.
| 순서 | 할 일 |
|---|---|
| 1 | LRR120에 USB 통신 모듈을 장착하고 12 VDC를 인가합니다. |
| 2 | PC와 USB로 연결한 뒤 설정 소프트웨어를 여세요. |
| 3 | 8개 입력의 조건과 릴레이 1개의 동작, 타이머, 카운터를 정합니다. |
| 4 | 보드에 저장하고 PC 연결을 끊으세요. |
| 5 | 입력 신호를 변화시켜 고전력 릴레이가 설정대로 동작하는지 점검합니다. |


사양
LRR120 사양
| 항목 | 사양 |
|---|---|
| 모델 | LRR120 |
| 릴레이 채널 | 1채널 |
| 릴레이 | 20 A SPDT 고전력형, 최대 240 VAC(절대 최대) |
| C–NC 접점 전류 | 10 A 이하 |
| 아날로그 입력 | 8개, 입력 조건은 사용자가 설정 |
| 입력 전압 범위 | 0~5 VDC |
| 백그라운드 타이머 | 8개 |
| 카운터 | 4개 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음) |
| 보관 온도 | -55~85 °C |
활용 분야
LRR120이 맞는 제어 현장
- 고전력 부하 개폐 — 센서 조건이 맞으면 20 A 릴레이 접점으로 부하 하나를 직접 개폐합니다.
- 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.
- 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.

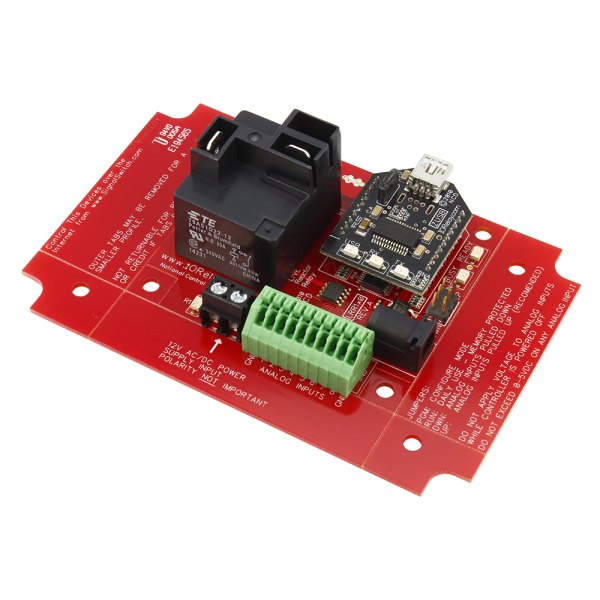

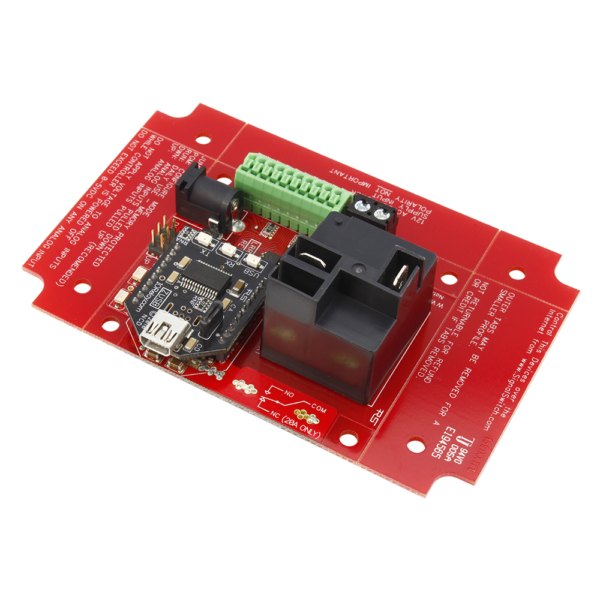

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRR120과 다른 구성의 모델
- LRR15 — 릴레이 1개, 5 A SPDT
- LRR25 — 릴레이 2개, 5 A SPDT
- LRR220 — 릴레이 2개, 20 A SPDT 고전력
- LRR45 — 릴레이 4개, 5 A SPDT
- LRR420 — 릴레이 4개, 20 A SPDT 고전력
- LRR85 — 릴레이 8개, 5 A SPDT
- LRR820 — 릴레이 8개, 20 A SPDT 고전력
관련 제품
LRR120과 함께 구성하는 NCD 제품
LRR120의 릴레이 정격은 얼마입니까?
20 A SPDT 고전력 릴레이 1개입니다. C–NC 접점 사이에는 10 A를 넘는 전류를 흘리지 마세요.
LRR120은 어떤 입력 신호를 받습니까?
아날로그 입력 8개로 스위치, 저항 변화, 0~5 VDC 신호를 받습니다. 입력 조건은 사용자가 설정합니다.
LRR120은 신호 전환용 릴레이로 적합합니까?
적합하지 않습니다. 고전력 릴레이는 고전력 부하 전용이므로 신호 전환에는 신호용 모델인 LRR15 계열을 고르세요.
FAQ 자주묻는 질문
-
LRR120의 릴레이 정격은 얼마입니까?
20 A SPDT 고전력 릴레이 1개입니다. C–NC 접점 사이에는 10 A를 넘는 전류를 흘리지 마세요.
-
LRR120은 어떤 입력 신호를 받습니까?
아날로그 입력 8개로 스위치, 저항 변화, 0~5 VDC 신호를 받습니다. 입력 조건은 사용자가 설정합니다.
-
LRR120은 신호 전환용 릴레이로 적합합니까?
적합하지 않습니다. 고전력 릴레이는 고전력 부하 전용이므로 신호 전환에는 신호용 모델인 LRR15 계열을 고르세요.
