센서 신호 하나로 릴레이 1개를 제어

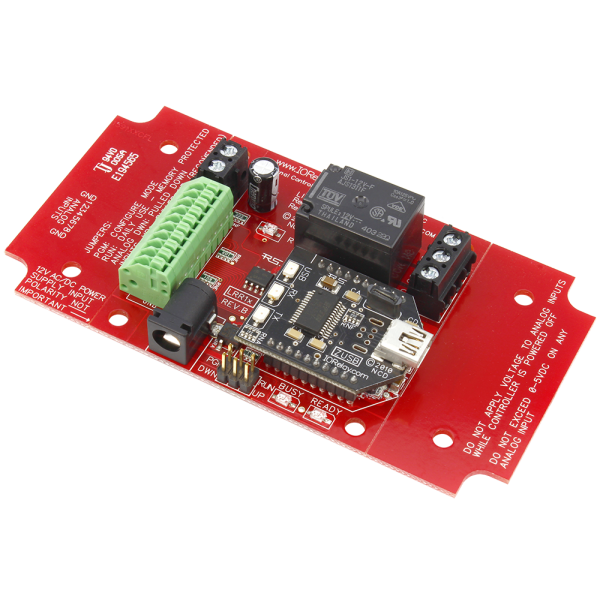

NCD LRR15 리액터 1채널 5 A 릴레이 센서 제어 보드 모델 : LRR15 릴레이 채널 : 1채널 릴레이 : 5 A SPDT
견적 받기NCD 한국 독점 공급 파트너
NCD LRR15는 아날로그 입력 8개로 받은 센서 신호에 따라 5 A SPDT 릴레이 1개를 동작시키는 리액터(Reactor) 센서 제어 릴레이 보드(센서 직결형 릴레이 컨트롤러)입니다. 입력 조건을 한 번 저장하면 PC 없이 단독으로 동작합니다.
부하 하나를 센서 조건으로 개폐하는 설비에 맞춘 1채널 구성입니다. 백그라운드 타이머 8개와 카운터 4개를 조합해 외부 PLC 없이 시간 기준 동작을 구성할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

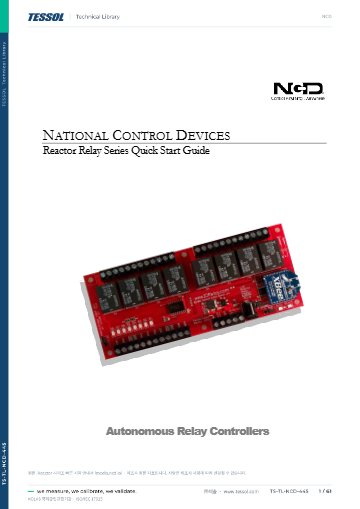

설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
- Comm Operator로 USB 릴레이 제어
- 알맞은 USB 릴레이 컨트롤러 고르기
- USB 가상 COM 포트 통신 소개
- 유도성 부하 제어 — 전자기 간섭 관리
- 컴퓨터 제어 릴레이와 스위칭 기초
- 릴레이 로직
동작 구성

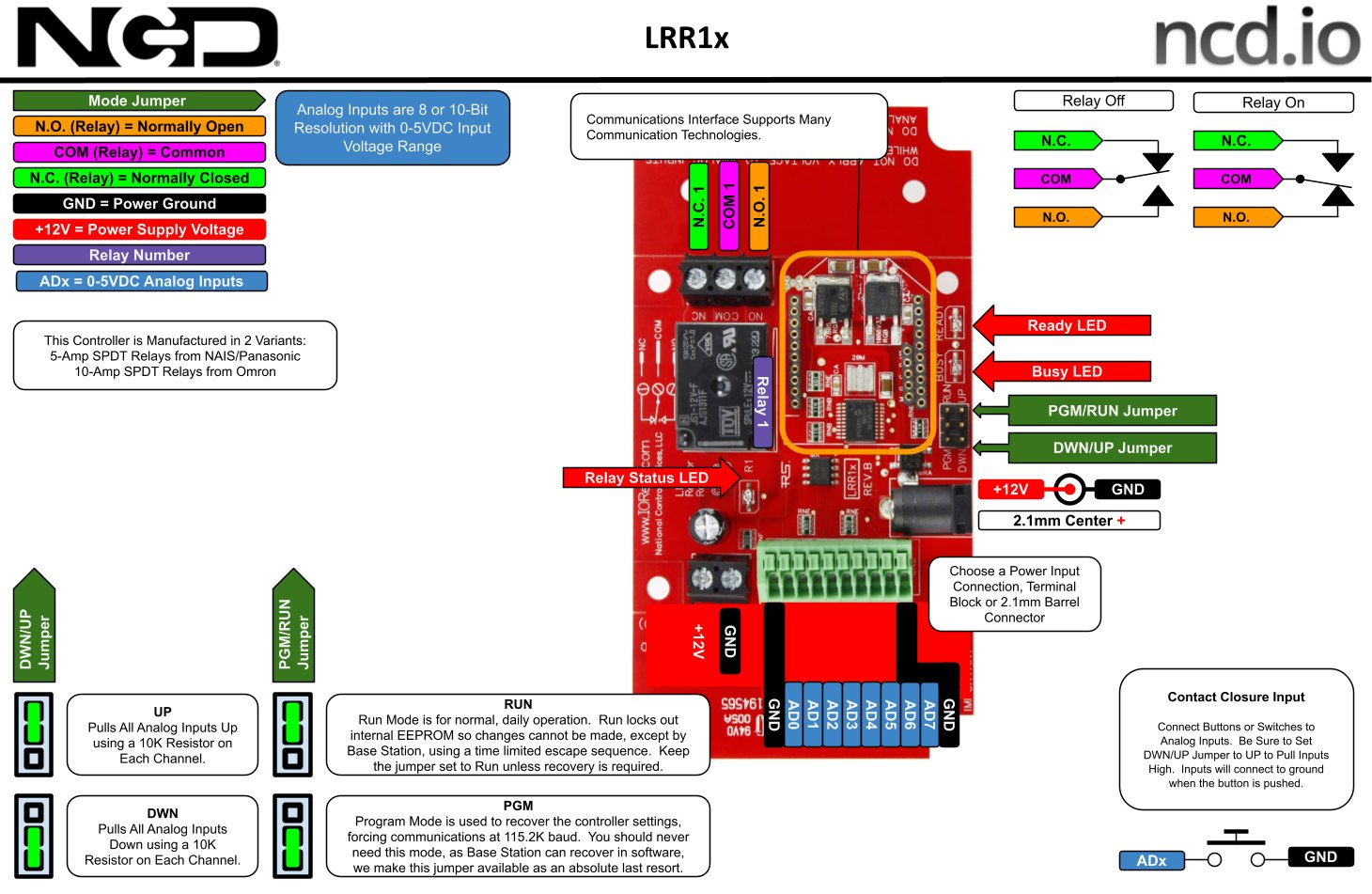

LRR15의 입력과 타이머 구성
| 구성 요소 | LRR15에서의 역할 |
|---|---|
| 아날로그 입력 8개 | 스위치, 저항 변화, 0~5 VDC 신호를 받아 릴레이 1개의 동작 조건으로 사용합니다. |
| 타이머 8개 | 릴레이를 정해진 시간만 켜 두는 동작에 사용합니다. |
| 카운터 4개 | 계수 값이 기준에 이르면 릴레이를 동작시킵니다. |


사용 방법
LRR15 최초 설정과 단독 운전 전환
LRR15는 USB 통신 모듈과 설정 소프트웨어(Base Station)로 입력 조건을 정해 보드에 저장하면 PC를 떼어도 계속 동작합니다. 원격 조작이 필요하면 블루투스, Wi-Fi, RS-232, 이더넷, 키 포브 모듈 중에서 추가합니다.
| 순서 | 할 일 |
|---|---|
| 1 | 보드에 USB 통신 모듈을 꽂고 12 VDC 전원을 연결합니다. |
| 2 | USB 케이블로 PC와 연결해 설정 소프트웨어를 실행하세요. |
| 3 | 입력별 조건과 릴레이 동작, 타이머, 카운터를 화면에서 지정합니다. |
| 4 | 설정을 보드에 저장한 다음 PC를 분리하세요. |
| 5 | 센서에 신호를 주어 릴레이 1개가 설정대로 동작하는지 확인합니다. |

사양
LRR15 사양
| 항목 | 사양 |
|---|---|
| 모델 | LRR15 |
| 릴레이 채널 | 1채널 |
| 릴레이 | 5 A SPDT, 최대 240 VAC(절대 최대) |
| 아날로그 입력 | 8개, 입력 조건은 사용자가 설정 |
| 입력 전압 범위 | 0~5 VDC |
| 백그라운드 타이머 | 8개 |
| 카운터 | 4개 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 대기 전력 소비 | 35~200 mA (활성 릴레이 없음) |
| 작동 온도 | -40~85 °C |
활용 분야
LRR15가 맞는 제어 현장
- 조명 제어 — 주변이 어두워지면 외부 조명을 켭니다.
- 급수 제어 — 토양 수분이 낮아지면 급수 장치를 가동합니다.
- 반복 동작 — 타이머와 카운터를 묶어 정해진 순서대로 동작시킵니다.

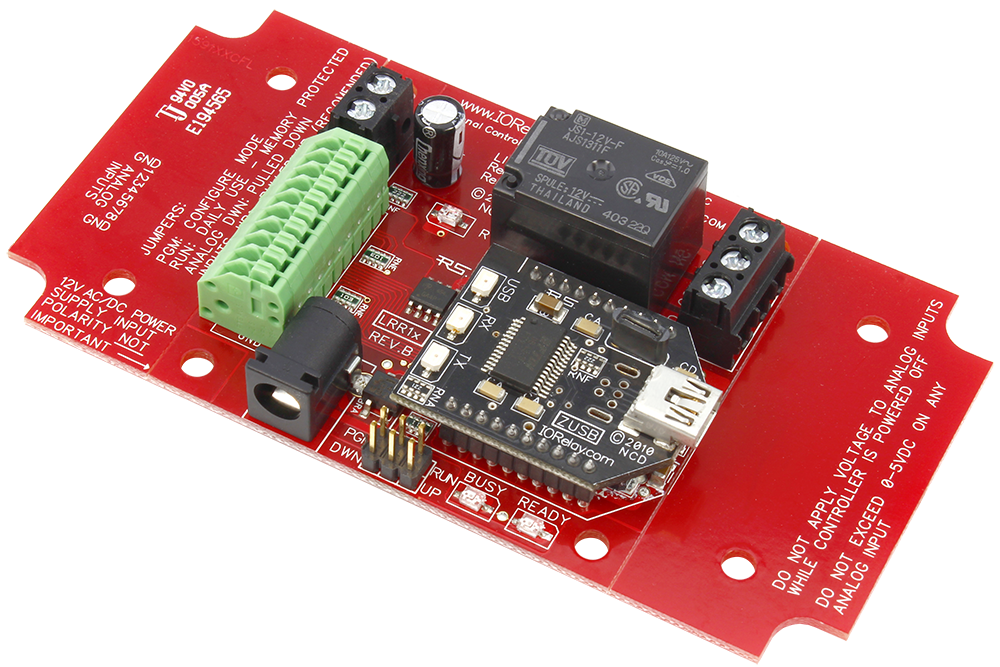

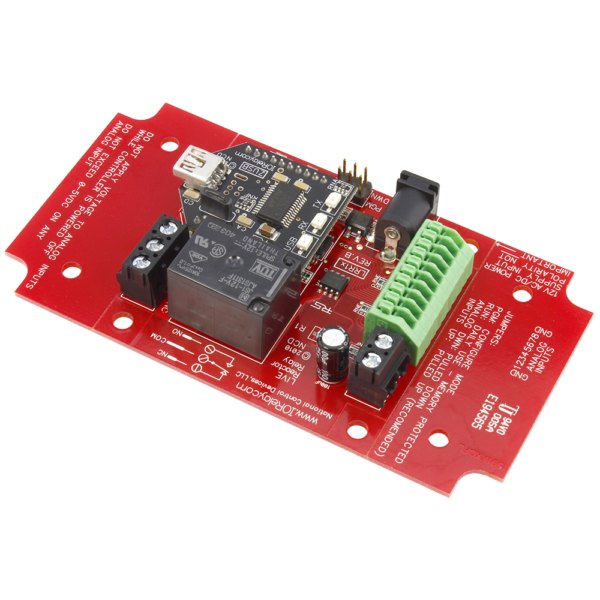

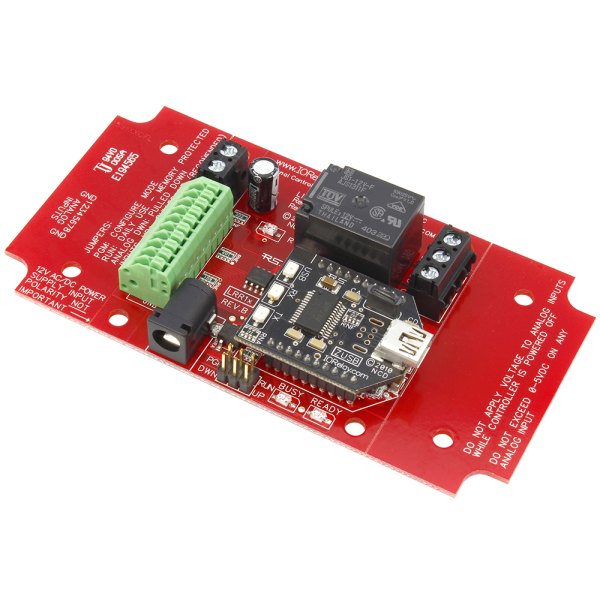

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRR15와 같은 계열 모델
- LRR120 — 릴레이 1개, 20 A SPDT 고전력
- LRR25 — 릴레이 2개, 5 A SPDT
- LRR220 — 릴레이 2개, 20 A SPDT 고전력
- LRR45 — 릴레이 4개, 5 A SPDT
- LRR420 — 릴레이 4개, 20 A SPDT 고전력
- LRR85 — 릴레이 8개, 5 A SPDT
- LRR820 — 릴레이 8개, 20 A SPDT 고전력
관련 제품
LRR15와 함께 구성하는 NCD 제품
LRR15는 릴레이를 몇 개 제어합니까?
1개입니다. 5 A SPDT 릴레이 1개를 탑재하며, 같은 8개 아날로그 입력으로 조건을 설정합니다.
LRR15는 설정 후에도 PC가 필요합니까?
필요하지 않습니다. 설정값이 보드에 저장되어 PC 없이 단독으로 동작합니다.
LRR15로 고전력 부하를 직접 개폐할 수 있습니까?
5 A SPDT 릴레이 기준의 부하에 맞는 모델입니다. 더 큰 전류는 고전력형인 LRR120을 검토하세요.
FAQ 자주묻는 질문
-
LRR15는 릴레이를 몇 개 제어합니까?
1개입니다. 5 A SPDT 릴레이 1개를 탑재하며, 같은 8개 아날로그 입력으로 조건을 설정합니다.
-
LRR15는 설정 후에도 PC가 필요합니까?
필요하지 않습니다. 설정값이 보드에 저장되어 PC 없이 단독으로 동작합니다.
-
LRR15로 고전력 부하를 직접 개폐할 수 있습니까?
5 A SPDT 릴레이 기준의 부하에 맞는 모델입니다. 더 큰 전류는 고전력형인 LRR120을 검토하세요.
