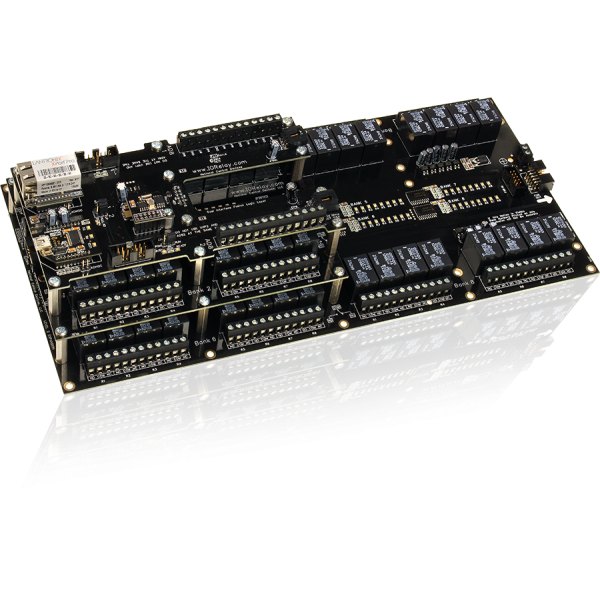

32채널 위에 16채널을 쌓은 48채널 보드
NCD FXR165_FXR32xL2 릴레이 확장 보드 채널 수 : 48 (32채널 + 16채널 스택) 릴레이당 접속점 : 3 배선 : 나사 단자, 최대 12 AWG
견적 받기NCD 한국 독점 공급 파트너

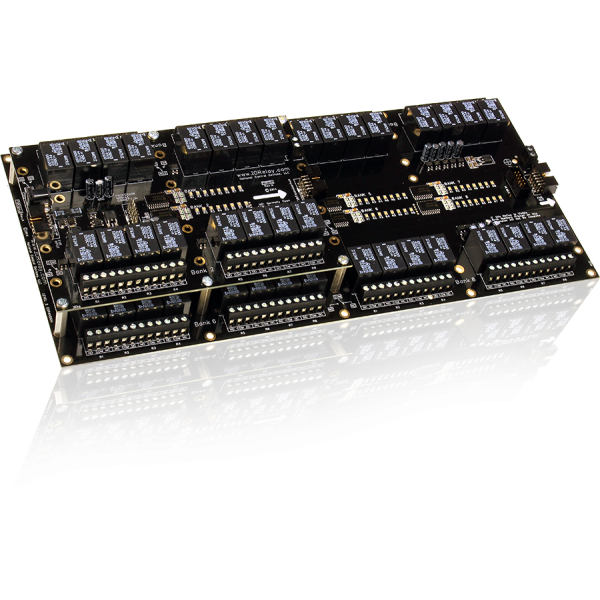

NCD FXR165_FXR32xL2는 SPDT 릴레이 48개를 두 장의 보드로 쌓은 스택형 릴레이 확장 보드(Stacked Relay Expansion Board)입니다. 아래쪽 32채널 보드 위에 16채널 보드가 올라가며, 두 보드 사이는 금속 스탠드오프로 간격을 잡습니다. (주)테솔이 국내에 공식 공급합니다.
48채널 보드(FXR16x_FXR32xL2) 가운데 5 A SPDT 릴레이와 표준 커넥터로 구성된 품번입니다. Fusion 컨트롤러의 FXR 확장 포트에 연결합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
튜토리얼과 동영상
스택 구조

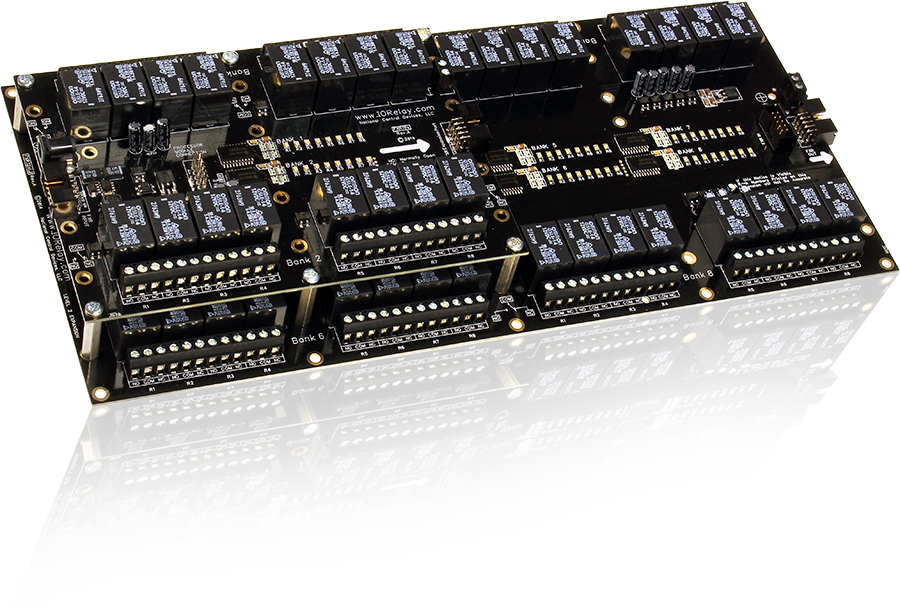

32채널과 16채널을 겹친 설치 구조
금속 스탠드오프가 두 보드 사이 높이를 나사 단자 배선에 맞게 잡아 줍니다. 아래쪽이 32채널, 위쪽이 16채널 보드입니다.

FXR165_FXR32xL2 사양
FXR165_FXR32xL2 보드 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 48 (32채널 + 16채널 스택) |
| 릴레이 | SPDT, 5 A, 최대 240 VAC(절대 최대) |
| 릴레이당 접속점 | 3 |
| 배선 | 나사 단자, 최대 12 AWG |
| 상태 LED | 48개 |
| 전원 | 외부 12 VDC (2.1 mm 배럴 또는 나사 단자) |
| 연결 | Fusion FXR 확장 포트 |
| 커넥터 | 표준 커넥터 (착탈식 커넥터형은 FXR165_FXR32xL2_PLUGGABLE) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 체인 전체 최대 릴레이 | 256개 |
같은 계열
48채널 앞뒤로 비교하는 보드
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
관련 제품
스택형 보드를 받는 Fusion 제품
FXR165_FXR32xL2는 몇 채널입니까?
SPDT 릴레이 48채널입니다. 32채널 보드와 16채널 보드를 쌓은 구조입니다.
FXR165_FXR32xL2의 릴레이 정격은 무엇입니까?
5 A SPDT입니다. 10 A 릴레이가 필요하면 같은 48채널 보드의 10 A 구성(FXR1610_FXR32xL2)으로 주문하세요.
FXR165_FXR32xL2를 다른 FXR 보드와 연결할 수 있습니까?
네. FXR 입출력 커넥터로 다른 확장 보드와 이을 수 있고, 체인 전체는 256개까지입니다.
FXR165_FXR32xL2는 단독으로 동작합니까?
아닙니다. 연산 장치가 없어 Fusion 컨트롤러가 필요합니다.
FAQ 자주묻는 질문
-
FXR165_FXR32xL2는 몇 채널입니까?
SPDT 릴레이 48채널입니다. 32채널 보드와 16채널 보드를 쌓은 구조입니다.
-
FXR165_FXR32xL2의 릴레이 정격은 무엇입니까?
5 A SPDT입니다. 10 A 릴레이가 필요하면 같은 48채널 보드의 10 A 구성(FXR1610_FXR32xL2)으로 주문하세요.
-
FXR165_FXR32xL2를 다른 FXR 보드와 연결할 수 있습니까?
네. FXR 입출력 커넥터로 다른 확장 보드와 이을 수 있고, 체인 전체는 256개까지입니다.
-
FXR165_FXR32xL2는 단독으로 동작합니까?
아닙니다. 연산 장치가 없어 Fusion 컨트롤러가 필요합니다.
