24개 신호 회로를 전환하는 DPDT 보드
NCD FXR241DPDT 릴레이 확장 보드 채널 수 : 24 릴레이당 단자 : 접속점 6개 작동 전압 : 10~15 VDC (정격 12 VDC)
견적 받기NCD 한국 독점 공급 파트너

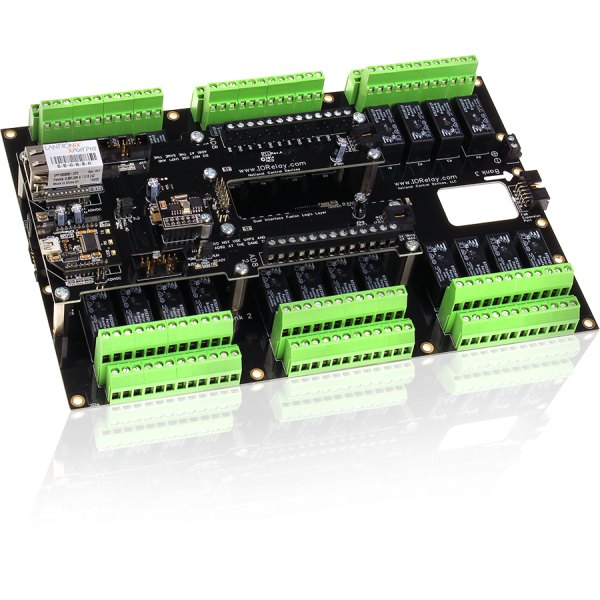

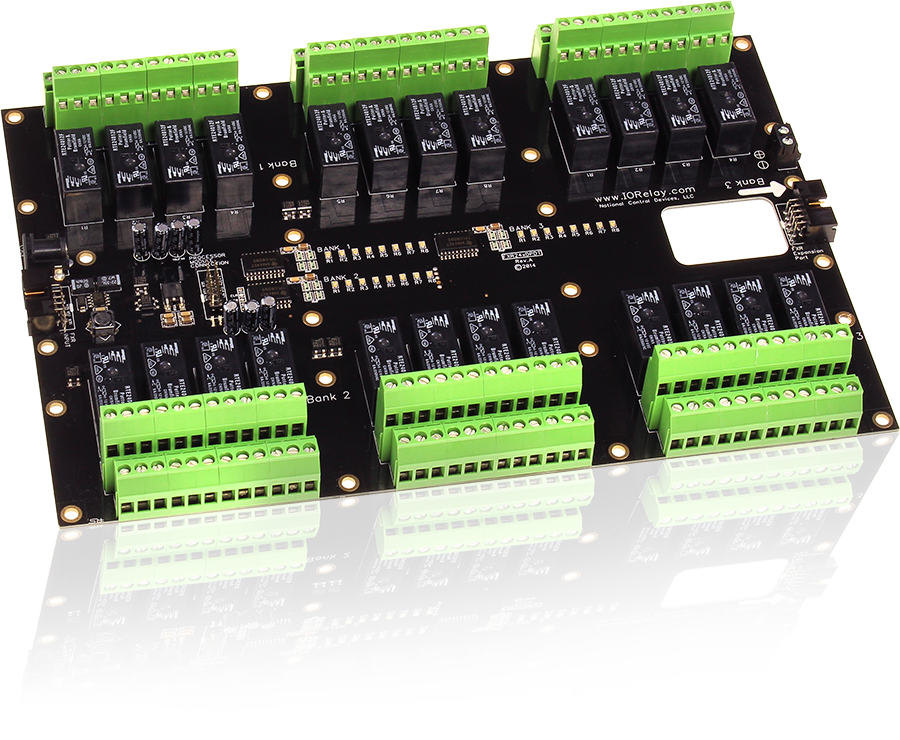

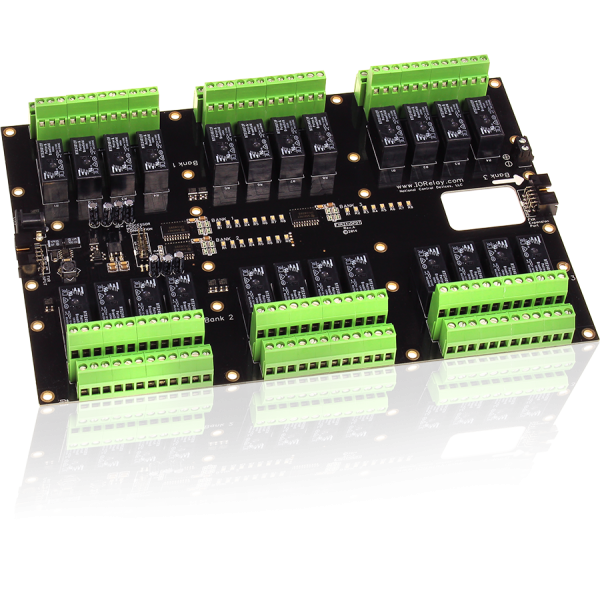

NCD FXR241DPDT는 1 A DPDT 신호 릴레이 24개를 갖춘 릴레이 확장 보드(DPDT Signal Relay Expansion Board)입니다. 24채널 DPDT 보드(FXR24xDPDT) 가운데 1 A 릴레이와 표준 커넥터로 구성된 품번으로, 12 VDC 이하 통신 신호를 여러 경로로 전환하는 시험 설비에 맞습니다. (주)테솔이 국내에 공식 공급합니다.
접속 단자는 릴레이당 6점(COM·NO·NC 각 2점)이고, 연결 대상은 Fusion 컨트롤러의 FXR 확장 포트입니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
신호 전환
FXR241DPDT 정격과 저전력 신호 한계
FXR241DPDT의 릴레이는 12 VDC 1 A까지의 저전력 통신 신호용입니다. 같은 24채널 DPDT 보드에서 3 A나 5 A 릴레이가 필요하면 다른 정격 구성으로 주문하고, 교류 부하는 SPDT 보드나 고전력 보드로 나누어 구성하세요.

FXR241DPDT 사양
FXR241DPDT 사양표
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 24 |
| 릴레이 | DPDT 신호 릴레이, 1 A (최대 12 VDC) |
| 릴레이당 단자 | 접속점 6개 |
| 상태 표시 | 릴레이마다 LED |
| 전원 입력 | 2.1 mm 배럴 잭 또는 나사 단자 (외부 12 VDC) |
| 커넥터 | 표준 커넥터 (착탈식 커넥터형은 FXR241DPDT_PLUGGABLE) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
활용 분야
FXR241DPDT 적용 설비
- 시험 설비 — 시험 장치의 신호 경로를 채널별로 전환합니다.
- 공장 제어반 — 접점이 많은 제어반의 신호 전환 수를 늘립니다.
같은 계열
16·32채널과 견주는 FXR241DPDT
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT
관련 제품
FXR241DPDT 구성용 컨트롤러 제품
FXR241DPDT의 채널 수는 몇 개입니까?
24채널이며 릴레이마다 두 극(DPDT)이 함께 전환됩니다.
FXR241DPDT의 릴레이 정격은 얼마입니까?
1 A DPDT이며 최대 12 VDC 저전력 신호용입니다. 3 A나 5 A가 필요하면 같은 24채널 DPDT 보드의 다른 정격 구성으로 주문하세요.
FXR241DPDT를 SPDT 보드와 섞어 연결할 수 있습니까?
네, 한 체인에 함께 두어도 됩니다.
FXR241DPDT 전원은 어떻게 넣습니까?
외부 12 VDC를 2.1 mm 배럴 잭 또는 나사 단자로 공급합니다.
FAQ 자주묻는 질문
-
FXR241DPDT의 채널 수는 몇 개입니까?
24채널이며 릴레이마다 두 극(DPDT)이 함께 전환됩니다.
-
FXR241DPDT의 릴레이 정격은 얼마입니까?
1 A DPDT이며 최대 12 VDC 저전력 신호용입니다. 3 A나 5 A가 필요하면 같은 24채널 DPDT 보드의 다른 정격 구성으로 주문하세요.
-
FXR241DPDT를 SPDT 보드와 섞어 연결할 수 있습니까?
네, 한 체인에 함께 두어도 됩니다.
-
FXR241DPDT 전원은 어떻게 넣습니까?
외부 12 VDC를 2.1 mm 배럴 잭 또는 나사 단자로 공급합니다.
