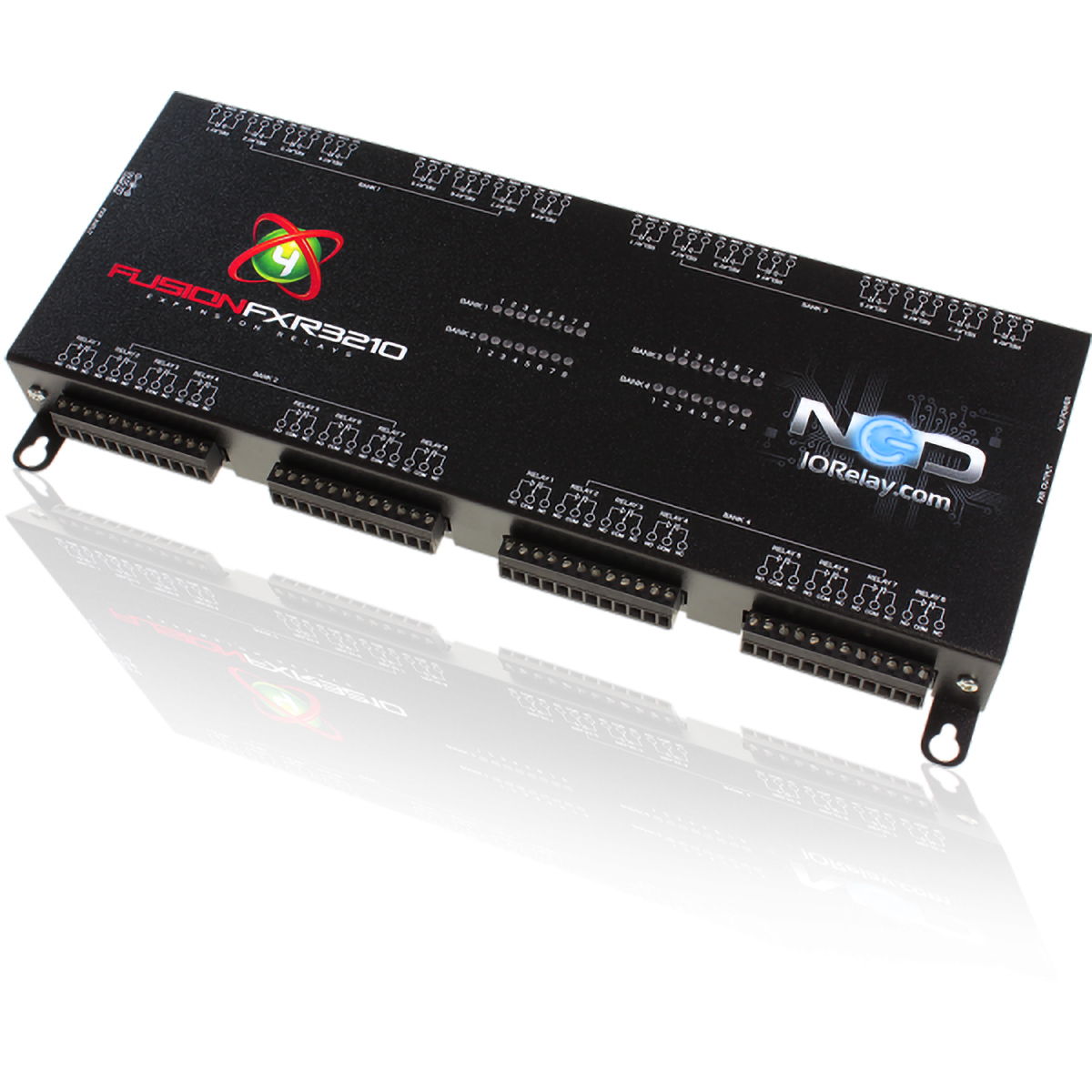

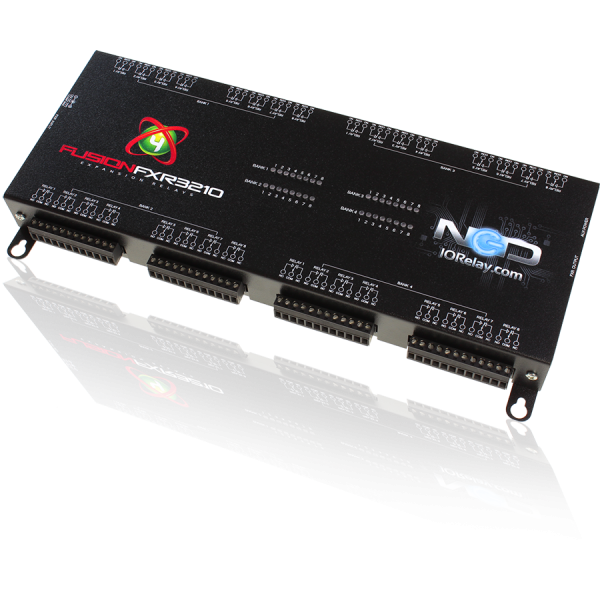

32채널 SPDT 단일 보드 확장
NCD FXR32x 릴레이 확장 보드 채널 수 : 32 릴레이당 단자 : 접속점 3개 작동 전압 : 10~15 VDC (정격 12 VDC)
견적 받기NCD 한국 독점 공급 파트너
NCD FXR32x는 SPDT 릴레이 32개를 보드 한 장에 모은 릴레이 확장 보드(Relay Expansion Board)입니다. 단일 보드로는 가장 큰 32채널이어서, 보드 수를 줄여 배선 지점을 한곳에 모으고 싶을 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.
릴레이는 5 A 또는 10 A SPDT 중에서 선택합니다. Fusion 컨트롤러의 FXR 확장 포트에 연결하며 제어는 마스터 컨트롤러가 담당합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
단일 보드 이점
FXR32x 한 장으로 정리하는 배선
8채널 보드를 네 장 쓰면 보드마다 전원과 케이블이 필요하지만, FXR32x는 12 VDC 입력 한 곳과 케이블 한 개로 32채널이 됩니다. 체인 단수가 줄어 노이즈 누적도 적습니다.

FXR32x 사양
FXR32x 사양표
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 32 |
| 릴레이 | SPDT, 5 A 또는 10 A, 최대 240 VAC(절대 최대) |
| 릴레이당 단자 | 접속점 3개 |
| 상태 표시 | 릴레이마다 LED |
| 전원 입력 | 2.1 mm 배럴 잭 또는 나사 단자 (외부 12 VDC) |
| 보드 옵션 | 표준 / 착탈식 커넥터 추가 / 강철 케이스와 착탈식 커넥터 추가 |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
활용 분야
FXR32x가 맞는 다채널 설비
- 빌딩 설비 — 조명과 환기 구역을 나눠 켜고 끕니다.
- 온실과 농장 — 관수와 환기 장치를 구역별로 분리합니다.
같은 계열
FXR32x보다 크거나 다른 보드
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXSSR16x — 16채널 솔리드 스테이트, 릴레이는 주문 때 선택
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT

관련 제품
FXR32x 마스터로 쓰는 Fusion 제품
FXR32x는 단일 보드로 몇 채널입니까?
SPDT 릴레이 32채널이며, 더 필요하면 스택형 48·56·64채널 모델을 검토하세요.
FXR32x의 릴레이 정격은 무엇입니까?
5 A 또는 10 A SPDT 중에서 주문 때 선택하며 최대 240 VAC(절대 최대) 범위입니다.
FXR32x에 강철 케이스를 붙일 수 있습니까?
네, 강철 케이스와 착탈식 커넥터를 함께 추가하는 옵션이 있습니다.
FXR32x는 컨트롤러 없이 쓸 수 있습니까?
아닙니다. 연산 장치가 없어 Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
FAQ 자주묻는 질문
-
FXR32x는 단일 보드로 몇 채널입니까?
SPDT 릴레이 32채널이며, 더 필요하면 스택형 48·56·64채널 모델을 검토하세요.
-
FXR32x의 릴레이 정격은 무엇입니까?
5 A 또는 10 A SPDT 중에서 주문 때 선택하며 최대 240 VAC(절대 최대) 범위입니다.
-
FXR32x에 강철 케이스를 붙일 수 있습니까?
네, 강철 케이스와 착탈식 커넥터를 함께 추가하는 옵션이 있습니다.
-
FXR32x는 컨트롤러 없이 쓸 수 있습니까?
아닙니다. 연산 장치가 없어 Fusion 컨트롤러의 FXR 확장 포트에 연결해야 합니다.
