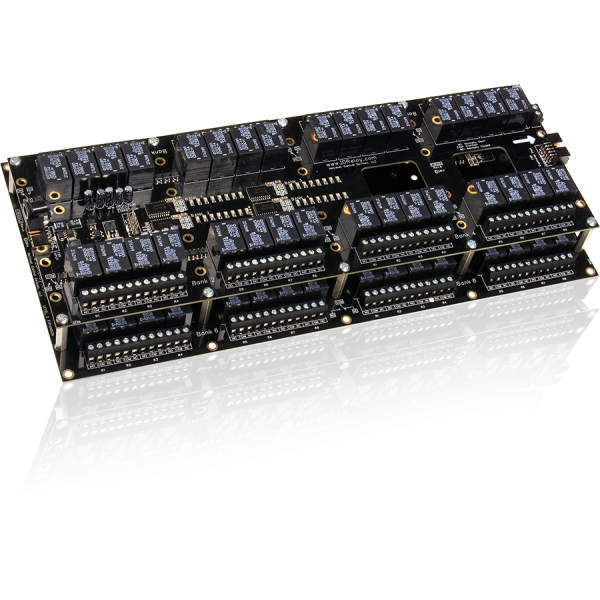

NCD FXR3210_FXR32xL2 Fusion 확장 SPDT 릴레이 컨트롤러 64 채널

NCD FXR3210_FXR32xL2 Fusion 확장 SPDT 릴레이 컨트롤러 64 채널

MODEL
FXR3210_FXR32xL2
브랜드
NCD
제품 자료
제품문의 구매하기

Fusion 컨트롤러에 릴레이를
8채널씩 더하는 확장 보드

NCD Fusion FXR 릴레이 확장 보드

견적 받기

NCD 국내 정식 공급 파트너

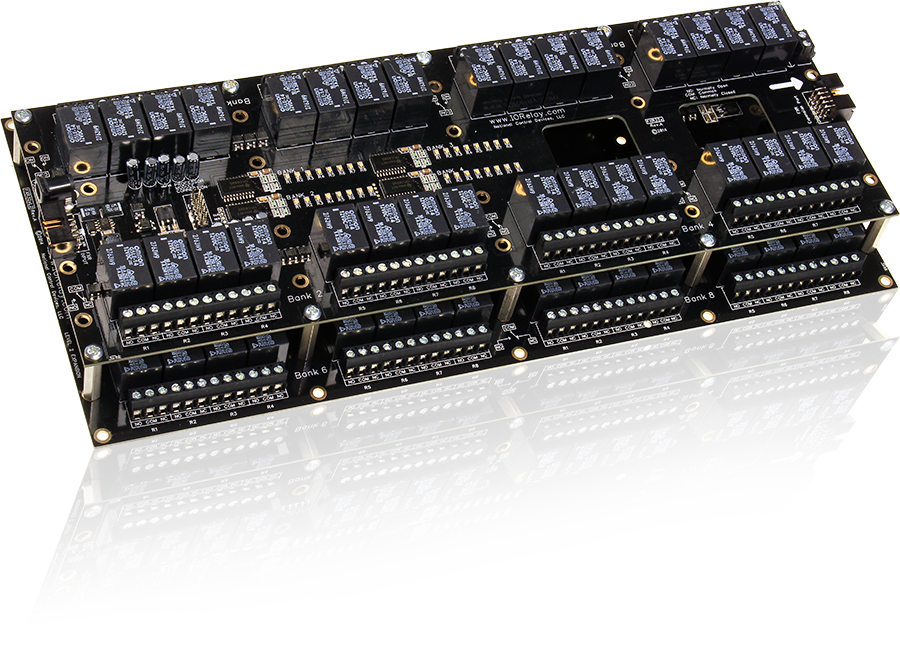

NCD Fusion FXR 릴레이 확장 보드(Fusion 컨트롤러용 릴레이 확장 모듈)는 Fusion 시리즈 컨트롤러의 FXR 확장 포트에 연결해 릴레이를 8채널 단위로 늘리며, 8·16·24·32채널 단일 보드와 48·56·64채널 스택형으로 구성됩니다.

확장 보드에는 연산 장치가 없어서 마스터 Fusion 컨트롤러와 함께 써야 하고, 모든 제어는 컨트롤러가 맡습니다. 체인 전체로는 최대 256개 릴레이까지 연결할 수 있으며, 이 확장 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

8 ~ 64채널

단일·스택형 보드 구성

256개

체인 전체 최대 릴레이 수

6 in

포함된 FXR 확장 케이블

릴레이별 LED

개별 동작 상태 표시

특징

확장 보드의
구성 특징

핵심 특징현장에서 달라지는 점
모든 Fusion 컨트롤러와 호환운영 중인 Fusion 시스템을 교체하지 않고 릴레이만 추가합니다.
릴레이 종류 혼합 체인범용·고전력·DPDT 신호·솔리드스테이트 보드를 한 체인에 섞어 부하 종류별로 구성합니다.
6인치 FXR 케이블 포함보드마다 케이블이 들어 있어 별도 구매 없이 설치합니다.
릴레이별 상태 LED릴레이 동작 여부를 현장에서 즉시 확인하므로 점검 시간을 줄입니다.
배럴 커넥터 또는 나사 단자 전원제어반 배선 방식에 맞는 12 VDC 연결 방식을 고를 수 있습니다.
고전력 옵션20 A SPDT 또는 30 A SPST 보드로 큰 부하를 개폐합니다.

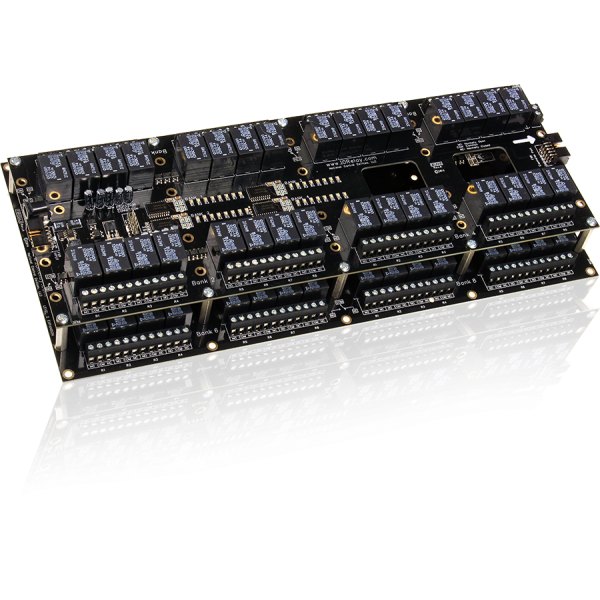

NCD FXR3210_FXR32xL2 - 릴레이가 여러 열로 배열된 64채널 확장 릴레이 보드
릴레이가 여러 열로 배열된 64채널 확장 릴레이 보드

체인 설계

확장 단수와
노이즈 관리

케이블 길이와 확장 단수의 한계

확장 보드를 여러 개 이으면 신호선에 노이즈가 누적되므로 케이블은 짧게 유지하고 체인 전체 길이는 1~2 m 안으로 맞추는 편이 안정적입니다. 최대 256개 릴레이는 이론상 한계이며, 노이즈가 많은 제어반에서는 이 수량을 모두 사용하지 못할 수 있습니다.

전원 설계

확장 보드의
전원 용량 계산

확장 보드는 외부 12 VDC를 따로 받으며, 대기 전류 35~200 mA에 동작 중인 릴레이 하나당 28~60 mA가 더해집니다. 16채널 보드의 릴레이를 모두 켜면 대기 최대 200 mA에 60 mA의 16배가 더해져 1,160 mA에 이르므로, 체인 단수에 맞춰 공급장치 용량을 키우세요.

사양

12개 모델 구성과
공통 사양

모델명채널릴레이
FXR8x8SPDT · 5 A 또는 10 A
FXR8x08고전력 · 20 A SPDT 또는 30 A SPST
FXR16x16SPDT · 5 A 또는 10 A
FXR16xDPDT16DPDT 신호 릴레이 · 1 · 3 · 5 A
FXSSR16x16솔리드스테이트 (SSR 별도 선택)
FXR24x24SPDT · 5 A 또는 10 A
FXR24xDPDT24DPDT 신호 릴레이 · 1 · 3 · 5 A
FXR32x32SPDT · 5 A 또는 10 A
FXR32xDPDT32DPDT 신호 릴레이 · 1 · 3 · 5 A
FXR16x_FXR32xL248SPDT · 5 A 또는 10 A
FXR24x_FXR32xL256SPDT · 5 A 또는 10 A
FXR32x_FXR32xL264SPDT · 5 A 또는 10 A

시리즈 공통 사양

항목사양
연결Fusion FXR 확장 포트 (단독 동작 불가)
전원외부 12 VDC (2.1 mm 배럴 또는 나사 단자)
상태 표시릴레이마다 LED
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
DPDT 신호 릴레이1 · 3 · 5 A 버전 · 1 A와 3 A는 최대 12 VDC의 저전력 신호용
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
작동 습도0~70 % RH (비응축)
최대 연결 릴레이256개
정격 기준 조건12 VDC 동작, 21 °C 기준

활용 분야

접점 확장이
필요한 설비

  • 공장 제어반 — 장치가 많은 제어반의 접점을 늘립니다.
  • 빌딩 설비 — 조명과 환기 구역을 나눠 켜고 끕니다.
  • 시험 설비 — 시험 장치의 전원을 채널별로 제어합니다.
  • 온실과 농장 — 관수와 환기 장치를 구역별로 분리합니다.

선택 가이드

부하별
보드 선택

이럴 때 (현장 조건)권장 구성선택 이유
릴레이가 기본 채널을 넘을 때FXR8x · FXR16x8채널 단위 보드를 이어 붙여 릴레이 수를 늘립니다.
전력 부하를 개폐할 때FXR8x020 A SPDT 또는 30 A SPST 고전력 릴레이를 탑재합니다.
신호만 전환할 때FXR16xDPDT 이상DPDT 신호 릴레이로 저전력 신호를 전환합니다.
48채널 이상이 필요할 때FXR16x_FXR32xL2 이상스택형으로 48·56·64채널을 구성합니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품FXR 확장 보드 1개, 6인치 FXR 확장 케이블
옵션릴레이 종류 (SPDT · 고전력 · DPDT 신호 · 솔리드스테이트)
별매Fusion 컨트롤러, 12 VDC 전원 공급장치
품번품번은 사양 섹션의 모델 구성 표에서 모델별로 확인할 수 있습니다.
