접점 소모 없는 개폐 16채널 SSR 보드
NCD FXSSR16x 솔리드 스테이트 릴레이 확장 보드 채널 수 : 16 릴레이당 단자 : 나사 단자 2점 작동 전압 : 10~15 VDC (정격 12 VDC)
견적 받기NCD 한국 독점 공급 파트너

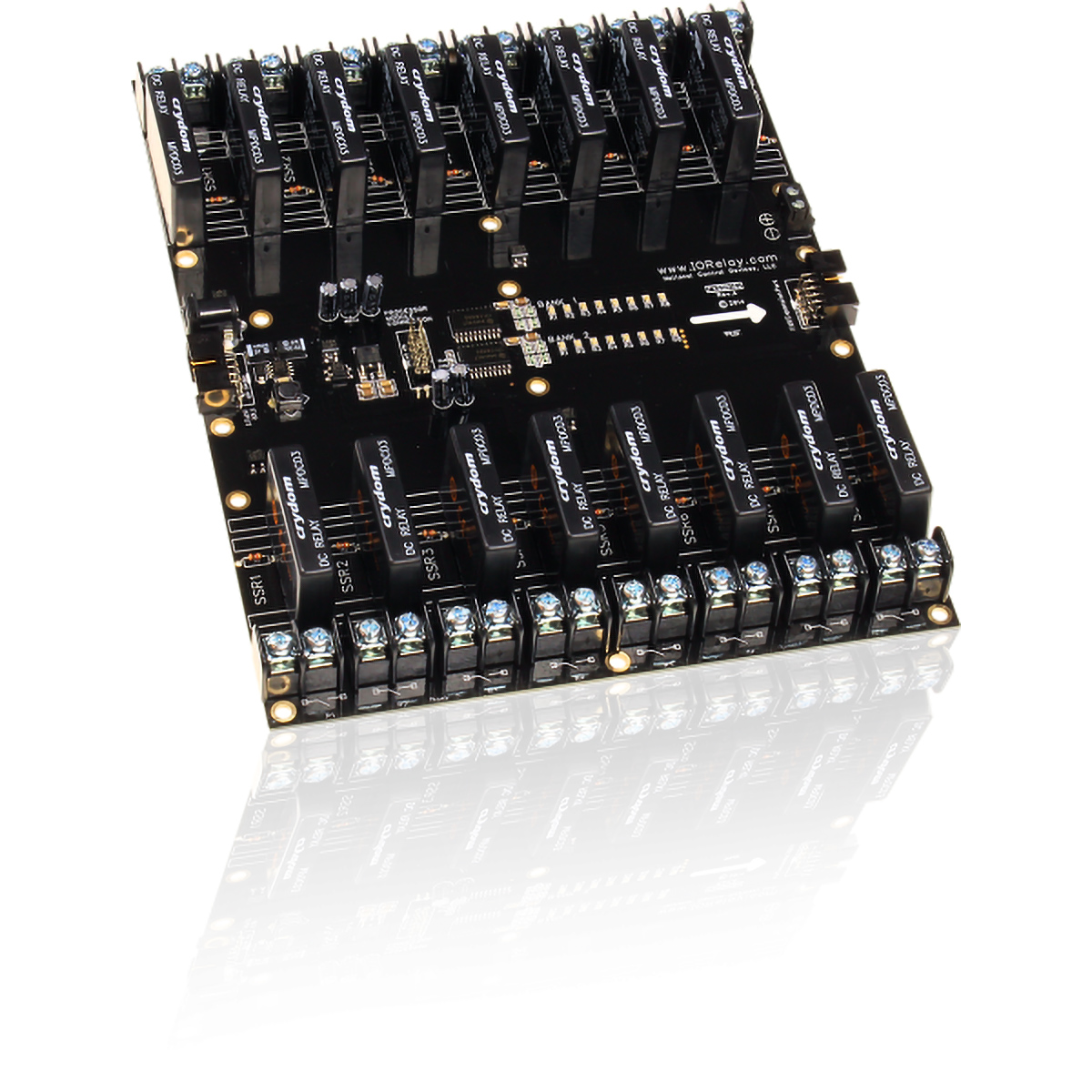

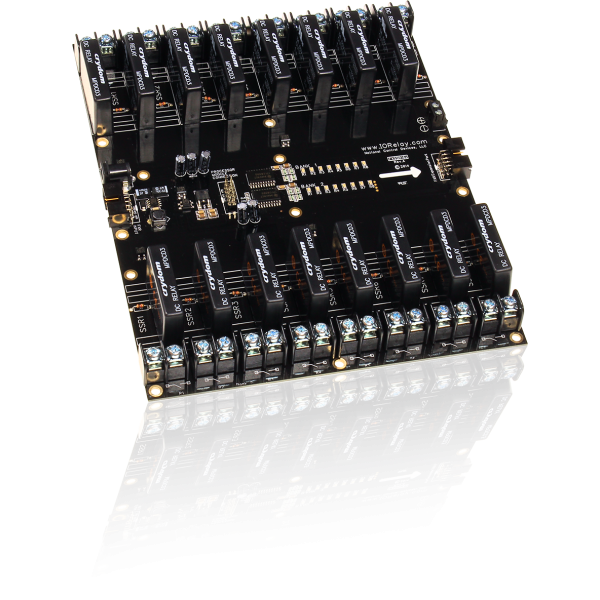

NCD FXSSR16x는 솔리드 스테이트 릴레이(SSR) 16개를 장착하는 릴레이 확장 보드(Solid State Relay Expansion Board)입니다. 기계식 접점이 없어 개폐가 잦은 부하에 맞고, Fusion 컨트롤러의 FXR 확장 포트에 연결합니다. (주)테솔이 국내에 공식 공급합니다.
SSR은 보드에 포함되지 않고 주문 때 타입을 고릅니다. 릴레이마다 상태 LED와 튼튼한 나사 단자 2점이 있습니다.
제품 자료
제품 설명서와 자료
이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
튜토리얼과 동영상
SSR 선택
SSR 타입 A~H와 부하 종류
SSR은 부하가 교류인지 직류인지, 저항성인지 유도성인지에 따라 고릅니다. 아래 타입 중 하나를 주문 때 지정하며, 릴레이 없이 보드만 주문하는 구성도 있습니다.
| 타입 | 정격 | 부하 |
|---|---|---|
| A | 2 A | 저항성 AC |
| B | 5 A | 저항성 AC |
| C | 5 A | 유도성 AC |
| D | 25 A | 유도성 AC |
| E | 25 A | 저항성 AC |
| F | 3 A | DC |
| G | 20 A | DC |
| H | 10 A | DC |

FXSSR16x 사양
FXSSR16x 사양표
| 항목 | 사양 |
|---|---|
| 연결 | Fusion FXR 확장 포트 (단독 동작 불가) |
| 채널 수 | 16 |
| 릴레이 | 솔리드 스테이트 (SSR은 보드에 포함되지 않음, 주문 때 선택) |
| 릴레이당 단자 | 나사 단자 2점 |
| 상태 표시 | 릴레이마다 LED |
| 전원 입력 | 2.1 mm 배럴 잭 또는 나사 단자 (외부 12 VDC) |
| 작동 전압 | 10~15 VDC (정격 12 VDC) |
| 작동 온도 | -40~85 °C |
| 보관 온도 | -55~85 °C |
| 작동 습도 | 0~70 % RH (비응축) |
| 최대 연결 릴레이 | 체인 전체 256개 |
같은 계열
기계식 보드와 견주는 FXSSR16x
- FXR8x — 8채널 SPDT, 5 A 또는 10 A
- FXR8x0 — 8채널 고전력, 20 A SPDT 또는 30 A SPST
- FXR16x — 16채널 SPDT, 5 A 또는 10 A
- FXR16xDPDT — 16채널 DPDT 신호 릴레이, 1·3·5 A
- FXR24x — 24채널 SPDT, 5 A 또는 10 A
- FXR241DPDT — 24채널 DPDT, 1 A 신호 릴레이
- FXR32x — 32채널 SPDT, 5 A 또는 10 A
- FXR325DPDT — 32채널 DPDT, 5 A 릴레이
- FXR165_FXR32xL2 — 32채널 보드에 16채널 보드를 쌓은 48채널 스택형, 5 A SPDT
- FXR245_FXR32xL2 — 32채널 보드에 24채널 보드를 쌓은 56채널 스택형, 5 A SPDT
- FXR3210_FXR32xL2 — 32채널 보드 두 장을 쌓은 64채널 스택형, 10 A SPDT

관련 제품
FXSSR16x와 연결하는 Fusion 제품
FXSSR16x에는 SSR이 들어 있습니까?
아닙니다. SSR은 포함되지 않으며 주문 때 타입 A~H 중에서 고릅니다.
FXSSR16x는 어떤 컨트롤러에 연결합니까?
Fusion 컨트롤러의 FXR 확장 포트에 연결하며, 제어는 컨트롤러가 담당합니다.
FXSSR16x를 기계식 FXR 보드와 같은 체인에 연결할 수 있습니까?
네. 릴레이 종류를 섞은 체인을 구성할 수 있습니다.
FXSSR16x의 SSR 타입은 무엇으로 정합니까?
부하의 전압 종류(AC·DC)와 유도성 여부, 전류 크기를 기준으로 정합니다. 선정이 어려우면 문의해 주세요.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
FXSSR16x에는 SSR이 들어 있습니까?
아닙니다. SSR은 포함되지 않으며 주문 때 타입 A~H 중에서 고릅니다.
-
FXSSR16x는 어떤 컨트롤러에 연결합니까?
Fusion 컨트롤러의 FXR 확장 포트에 연결하며, 제어는 컨트롤러가 담당합니다.
-
FXSSR16x를 기계식 FXR 보드와 같은 체인에 연결할 수 있습니까?
네. 릴레이 종류를 섞은 체인을 구성할 수 있습니다.
-
FXSSR16x의 SSR 타입은 무엇으로 정합니까?
부하의 전압 종류(AC·DC)와 유도성 여부, 전류 크기를 기준으로 정합니다. 선정이 어려우면 문의해 주세요.
