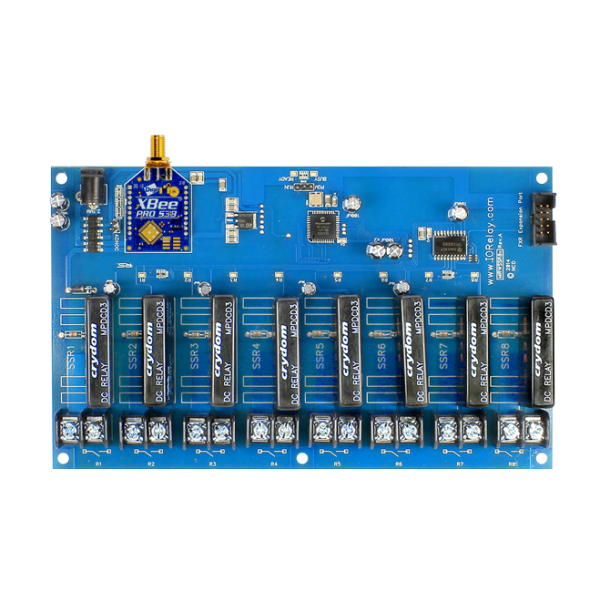

NCD MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위

NCD MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위

MODEL
MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위
브랜드
NCD
제품 자료
제품문의 구매하기

최대 8곳의 스위치 신호를
한 곳에서 받는 수신 릴레이 보드

NCD MirW 접점 폐쇄 수신 릴레이 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MirW는 송신기 최대 8개의 접점 폐쇄 신호를 무선으로 받아 보드의 릴레이를 제어하는 다중 지점 대 단일 지점 접점 폐쇄 수신 릴레이 보드(Multi-Point Contact Closure Receiver)입니다. 릴레이가 수행할 동작은 송신기마다 따로 지정합니다.

채널은 1·2·4·8·16·24·32채널이고, 릴레이는 일반 릴레이형과 솔리드스테이트형 중에서 고릅니다. 컴퓨터 없이 설치하며 가시선 2 마일까지 신호가 닿는 이 수신 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

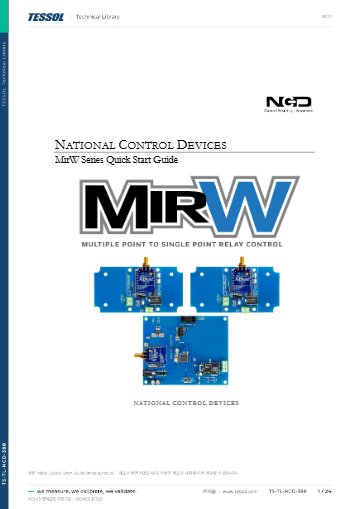

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

송신기 최대 8개

한 수신기가 받는 송신기 수

동작 4가지

켜기·끄기, 토글, 타이머, 플래시

가시선 2 마일

장애물이 없을 때 신호 도달 거리

최대 32채널

1~32채널 릴레이 구성

특징

송신기마다 다른 동작을
지정하는 수신 보드

핵심 특징현장에서 달라지는 점
다중 송신기 수신송신기 최대 8개의 신호를 한 수신기가 받으므로 여러 위치의 스위치로 하나의 설비를 제어할 수 있습니다.
송신기별 동작 지정릴레이가 수행할 동작을 송신기마다 따로 정하므로, 같은 보드에서 위치별로 다른 역할을 맡길 수 있습니다.
동작 4종켜기·끄기, 토글, 타이머, 플래시 중에서 골라 조명, 환기, 경광등 같은 부하에 맞출 수 있습니다.
접점 입력 송신기송신기에는 스위치, 버튼, 센서의 접점만 연결하므로 입력 배선이 단순합니다.
가시선 2 마일장애물이 없으면 가시선 2 마일까지 닿으므로 넓은 부지의 원격 스위칭에 적합합니다.
솔리드스테이트 옵션모터, 펌프, 밸브, 조명처럼 자주 개폐하는 부하에는 솔리드스테이트형을 선택하면 접점 마모가 줄어듭니다.

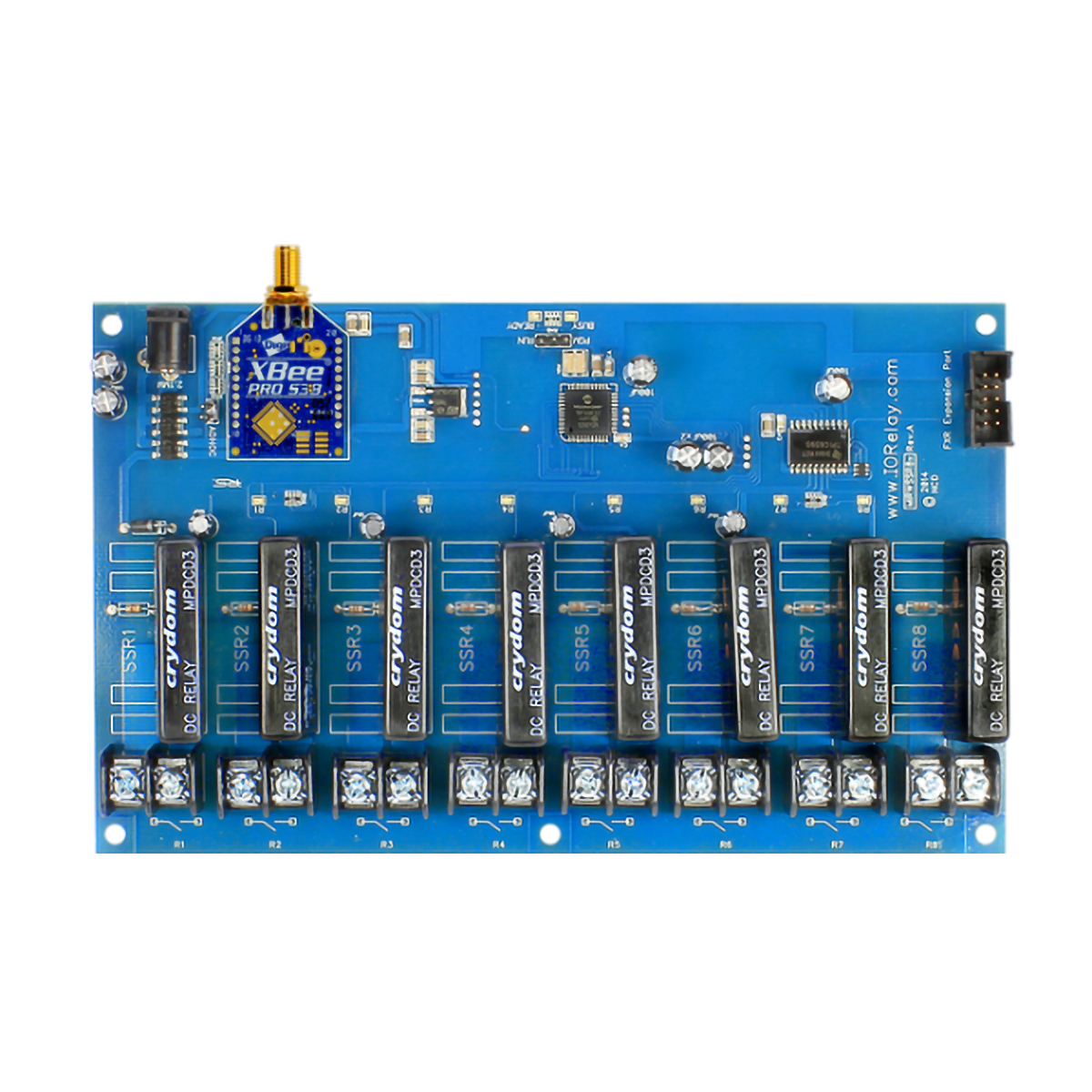

NCD MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위 - 무선 모듈과 솔리드 스테이트 릴레이 8개가 장착된 파란 보드
무선 모듈과 솔리드 스테이트 릴레이 8개가 장착된 파란 보드

송신기 운용

송신기 수 기준과
동작 지정

MirW 수신 보드는 송신기를 시스템당 8개 이하로 권장합니다. 각 송신기는 접점 폐쇄 입력을 보내고, 수신 보드는 송신기별로 켜기·끄기, 토글, 타이머, 플래시 중 하나를 지정해 릴레이를 구동합니다. 컴퓨터 없이 동작하며 별도 프로그래밍이 필요하지 않습니다.

  • 송신기와 송신기별 12 VDC 전원 공급장치는 수신 보드와 별도로 구성합니다.
  • 통신 거리는 가시선 2 마일 기준이며 두꺼운 벽이 있으면 크게 짧아집니다.
  • 송신기의 접점 입력에는 전압을 가하지 마세요.

송신기와 수신 보드 구성

여러 위치에 설치한 송신기가 하나의 수신 보드로 신호를 전송합니다. 송신기마다 지정한 동작에 따라 같은 릴레이 열이 다른 방식으로 구동됩니다.

전원·릴레이

전원 조건과
릴레이 방식 선택

작동 전압은 10~15 VDC(정격 12 VDC)이며, 전원은 2.1 mm 중앙 양극 배럴 커넥터로 연결합니다. 1.25 A 이상을 공급하는 전원을 사용하고, 채널 수가 많은 구성은 릴레이 개수에 맞춰 용량을 더 크게 잡으세요. 대기 전류는 35~200 mA이고 릴레이는 1개당 28~60 mA를 더 소비합니다.

일반 릴레이형은 1~32채널을, 솔리드스테이트형은 1·2·4·8·16채널을 지원합니다. 솔리드스테이트 릴레이는 보드에 포함되지 않고 주문 때 따로 선택하는 사양입니다. 모터나 코일 같은 유도 부하에는 억제 커패시터를 함께 설치하세요.

전원 커넥터와 릴레이 열

배럴 커넥터로 12 VDC를 연결하고, 릴레이 열의 단자대에 부하 전원선을 체결합니다. 채널이 많은 보드는 단자 번호를 부하 도면과 맞춰 라벨링하세요.

사양

MirW 수신 보드
상세 사양

항목사양
채널1 · 2 · 4 · 8 · 16 · 24 · 32채널
릴레이일반 릴레이형, 솔리드스테이트형 (솔리드스테이트형은 1 · 2 · 4 · 8 · 16채널)
송신기 수시스템당 최대 8개
입력송신기의 접점 폐쇄 입력
통신 거리가시선 2 마일 · 두꺼운 벽이 있으면 짧아짐
동작 방식켜기 · 끄기, 토글, 타이머, 플래시
설정컴퓨터 없이 동작, 프로그래밍 불필요
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40 ~ 85 °C
보관 온도-55 ~ 85 °C
작동 습도0 ~ 70 % RH (비응축)
배선나사 단자, 최대 12 AWG
전원 커넥터2.1 mm 중앙 양극 배럴
구성품수신 릴레이 보드 1개, 외부 안테나

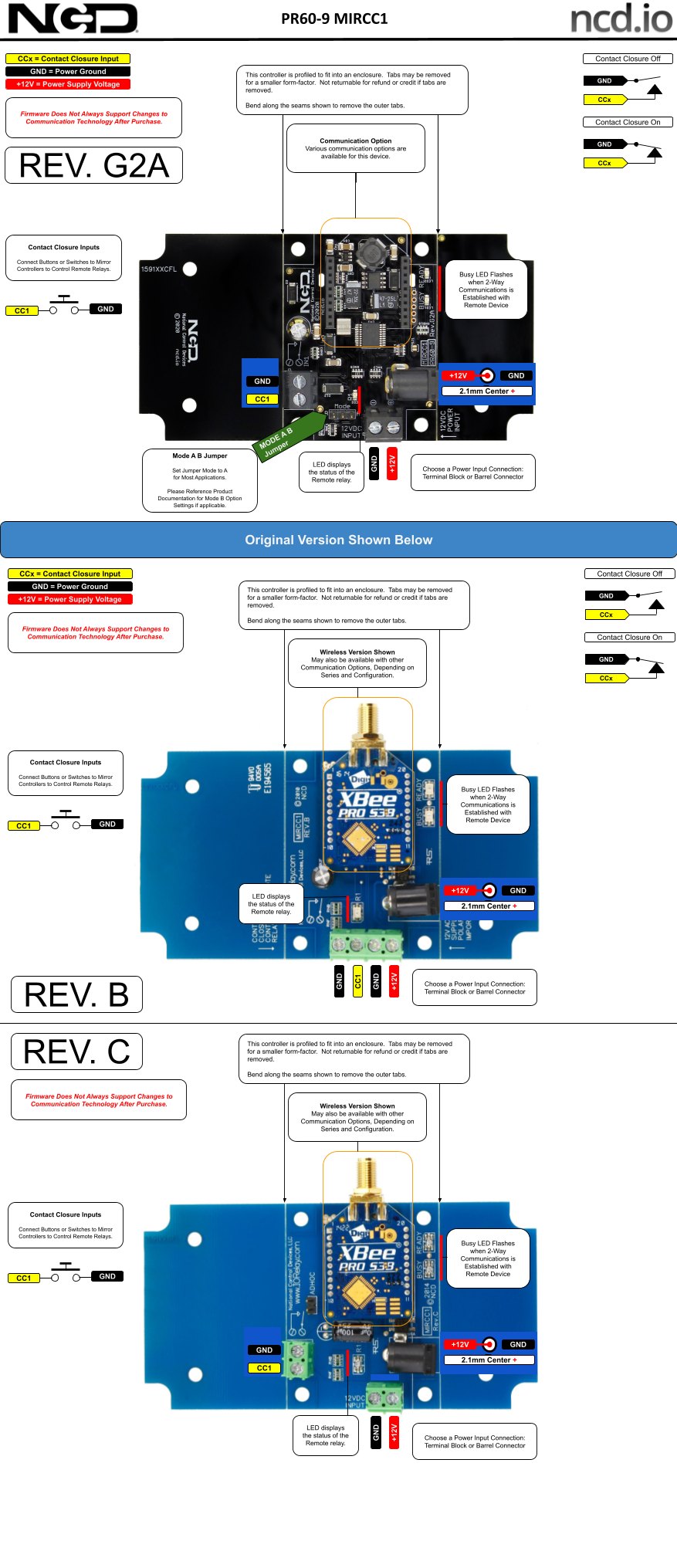

NCD MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위 - 무선 릴레이 컨트롤러 개정판별 단자 배치 구성도
무선 릴레이 컨트롤러 개정판별 단자 배치 구성도

활용 분야

여러 위치에서
한 설비를 제어

  • 발전기 기동 — 건물 곳곳의 스위치로 발전기를 켭니다.
  • 환기 장치 — 중앙 환기 장치를 여러 위치에서 제어합니다.
  • 펌프와 밸브 — 원격 위치마다 다른 동작을 지정해 펌프와 밸브를 제어합니다.
  • 조명 구역 — 구역마다 조명을 송신기 스위치로 켜고 끕니다.

선택 가이드

송신기 수와 연결 방식별
제품 선택

이럴 때 (현장 조건)권장 모델선택 이유
송신기가 여러 대 필요할 때MirW 수신 보드송신기 최대 8개를 받고 송신기별 동작을 지정합니다.
송신기와 수신기가 1대 1이고 단방향일 때MirC 무선 세트영구 페어 단방향 구성으로 설정이 단순합니다.
송신기와 수신기가 1대 1이고 양방향일 때MirX 무선 세트두 컨트롤러가 서로의 입력으로 상대의 릴레이를 제어합니다.
한 송신기로 수신기 여러 곳을 켤 때MirM 키트송신기 1개로 원격 위치를 최대 24곳까지 구동합니다.

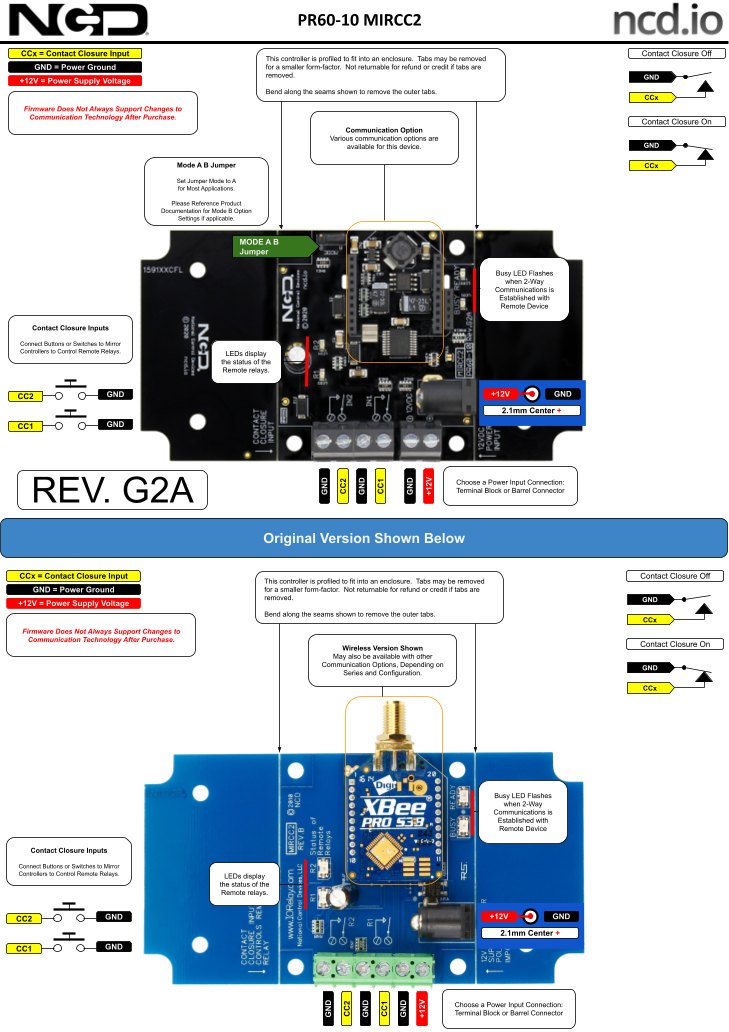

NCD MirW 접점 폐쇄 다중 지점 간 8 채널 솔리드 스테이트 2 마일 범위 - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

구성·옵션

MirW 채널 수별
모델명과 구성품

모델명채널
MirWR15_2MILE1
MirWR25_2MILE2
MirWR45_2MILE4
MirWR85_2MILE8
MirWFLL_FXR165_2MILE16
MirWFLL_FXR245_2MILE24
MirWFLL_FXR325_2MILE32
항목내용
구성품수신 릴레이 보드 1개, 외부 안테나
옵션채널 수, 일반 릴레이형 또는 솔리드스테이트형
별매송신기, 송신기별 전원 공급장치 (12 VDC)
