NCD ZAD1216ProXR 16 채널 8 비트 / 12 비트 아날로그-디지털 컨버터 + XR 확장 포트

NCD ZAD1216ProXR 16 채널 8 비트 / 12 비트 아날로그-디지털 컨버터 + XR 확장 포트

MODEL
ZAD1216ProXR
브랜드
NCD
제품문의 구매하기

아날로그·접점 입력 채널을
늘리는 입력 확장 보드

NCD ProXR ADC 확장 · 접점 폐쇄 입력 스캐너

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR ADC 확장 ZAD12xx와 접점 스캐너 ZSCAN은 입력 채널을 늘리는 확장 보드(Input Expansion Board)로, ZAD는 0–5 VDC 아날로그 전압을, ZSCAN은 접점 폐쇄 입력을 읽습니다.

ZAD는 8비트 또는 12비트로 읽고, ZSCAN은 최대 256개 입력까지 확장합니다. 두 계열 모두 16·32·48채널 중에서 선택하며, 한 명령으로 채널이나 뱅크를 읽어 오는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

통신 방식 선택

장거리 무선 · Bluetooth · Wi-Fi · Ethernet · USB · RS-232 · RS-485 지원

가상 COM 또는 TCP

직렬 포트로 마운트하거나 TCP로 연결

Base Station

포인트 앤 클릭 화면에서 명령 시험

16 · 32 · 48채널

입력 수에 맞춘 채널 선택

특징

아날로그와 접점
입력의 읽기 방식

핵심 특징현장에서 달라지는 점
8·12비트 ADC0–5 VDC 입력을 8비트 또는 12비트로 읽어 센서 값을 필요한 분해능으로 확인합니다.
12비트 샘플링12비트에서 채널당 초당 20샘플 이상으로 읽으므로 느리게 변하는 센서 신호를 놓치지 않습니다.
115.2K 기본 속도115.2K baud로 통신하며 다른 속도도 선택할 수 있으므로 상위 장비의 통신 설정에 맞출 수 있습니다.
개별·전체 읽기채널 하나나 모든 채널을 동시에 읽어 필요한 만큼만 데이터를 가져옵니다.
뱅크 단위 스캔한 뱅크 또는 여러 뱅크를 한 명령으로 읽어 접점이 많은 설비의 통신 횟수를 줄입니다.
낮은 소비 전력ZAD는 USB 기준 25 mA를 소비하므로 USB 전원으로 구동하는 구성에 알맞습니다.
XR 확장 포트옵션인 릴레이 확장을 연결하면 입력과 출력을 한 시스템으로 구성할 수 있습니다.
분리형 커넥터ZSCAN은 Pluggable Connectors 옵션을 선택하면 배선을 뽑아 쉽게 교체할 수 있습니다.
Base Station 소프트웨어PC에서 명령을 시험하고 익힌 뒤 시스템에 적용합니다.

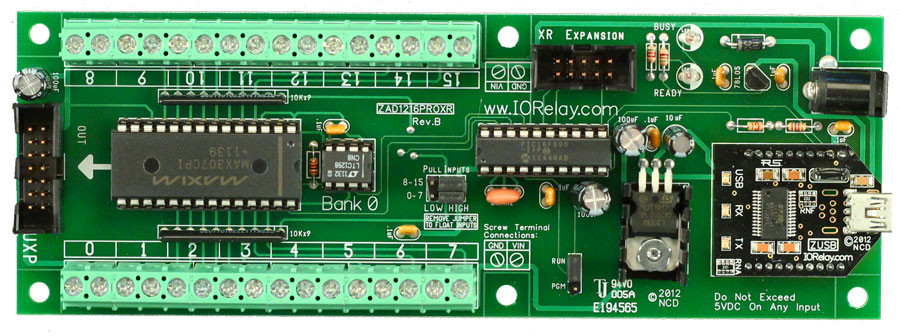

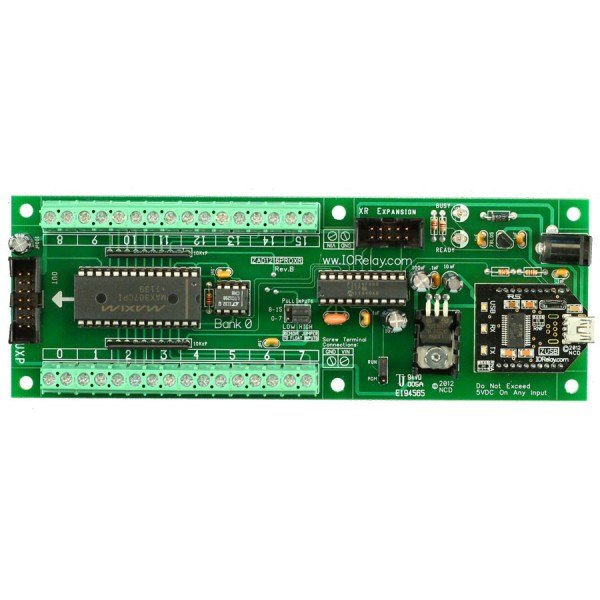

NCD ZAD1216ProXR - 칩과 입력 단자가 늘어선 긴 변환기 기판 상면
칩과 입력 단자가 늘어선 긴 변환기 기판 상면

입력 운용

ZAD와 ZSCAN의
읽기 구조

ZAD는 0–5 VDC 아날로그 전압을 읽습니다. 12비트로 읽으면 값을 더 세밀하게 나눠 해석하며, 채널 하나만 읽거나 전체 채널을 동시에 읽는 방식을 선택할 수 있습니다. 조도 센서처럼 전압 출력이 0–5 V 안에 들어오는 센서가 대상입니다.

ZSCAN은 접점 폐쇄 입력을 읽습니다. 입력은 뱅크당 8개 단위이며 1–32 뱅크를 구성하고, 최대 256개 입력까지 확장합니다. 한 명령으로 한 뱅크 또는 여러 뱅크를 읽으므로 스위치가 많은 설비의 상태 수집에 맞습니다.

뱅크 단위 접점 스캔

버튼과 스위치 상태를 8개 입력 단위의 뱅크로 읽어 오며, 필요한 뱅크만 지정해 읽을 수도 있습니다. ZSCAN 보드는 분리형 커넥터를 옵션으로 선택할 수 있습니다.

사용 방법

ZSCAN 접점 스캐너·ZAD ADC
Base Station과 뱅크 읽기 명령

ZSCAN과 ZAD 확장 보드는 PC의 Base Station으로 명령을 시험하고, 같은 명령을 자체 프로그램에 옮겨 사용합니다. ZSCAN은 UXP SCAN Series 명령으로 8개 입력 단위 뱅크를 읽어 옵니다.

소프트웨어·도구하는 일
Base StationCOM 포트나 IP로 연결해 명령 세트 시험
UXP SCAN Series Contact Closure Input Command SetZSCAN 뱅크별 입력 상태 읽기
UXP SCAN Quality Control and Diagnostics입력 시험과 컨트롤러 문제 확인

처음 연결하는 순서

순서할 일
1ncd.io/start에서 Base Station을 내려받아 설치합니다.
2통신 모듈을 장착한 컨트롤러를 PC에 연결하고 전원을 넣습니다.
3Base Station에서 COM 포트나 IP 주소를 고르고 UXP SCAN Series Contact Closure Input Command Set을 엽니다.
4왼쪽 위 스크롤 바로 시작 뱅크를 고르고 Read Individual Banks를 눌러 입력 상태를 2진수로 확인합니다.
5자체 프로그램에서는 아래 명령을 보내고 돌아온 바이트를 비트 단위로 해석합니다.

ZSCAN 뱅크 읽기 명령 예시 (10진수)

명령하는 일
254 175 0뱅크 0의 입력 8개 상태 읽기(1바이트 응답)
254 175 0 2첫 뱅크와 다음 2개 뱅크 읽기(3바이트 응답)
254 175 5 4뱅크 5와 뱅크 6~9 읽기(5바이트 응답)

응답 바이트의 각 비트가 입력 하나를 나타냅니다(값 AND 1 = 1이면 비트 0 켜짐). 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

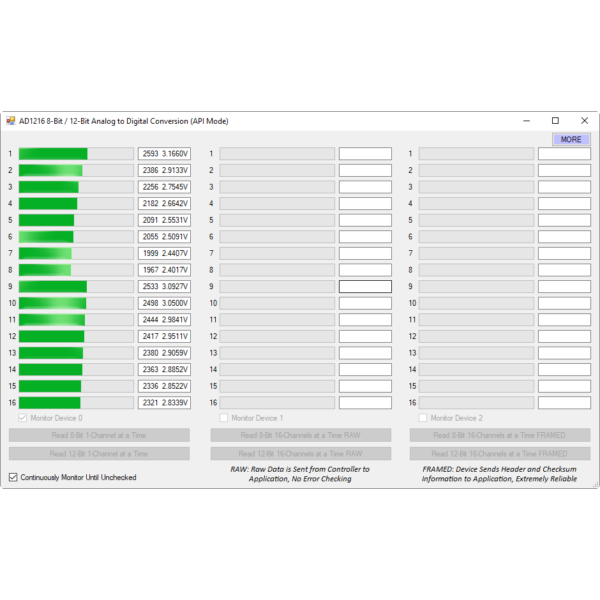

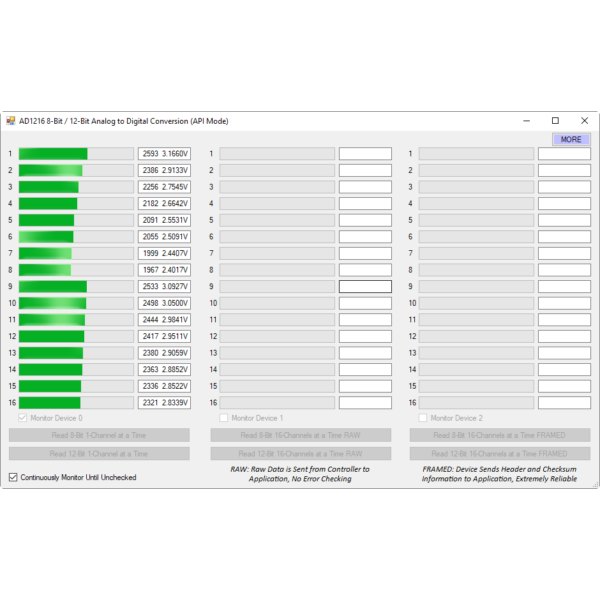

NCD ZAD1216ProXR - 아날로그 입력값을 막대 그래프로 보여 주는 PC 화면
아날로그 입력값을 막대 그래프로 보여 주는 PC 화면

사양

아날로그 입력과
스캐너 사양

항목사양
ZAD 아날로그 입력 전압0–5 VDC
ZAD 샘플링 속도12비트에서 채널당 초당 20샘플 이상
ZAD 소비 전력12 VDC 작동 시 USB 기준 25 mA
기본 통신 속도115.2K baud
XR 확장 릴레이 한도최대 256개
ZSCAN 뱅크 구성뱅크당 입력 8개 · 1–32 뱅크

모델별 구성

모델채널내용
ZAD1216 · ZAD1232 · ZAD124816 · 32 · 480–5 VDC 아날로그 입력 · 8비트 또는 12비트 · XR 확장 포트
ZSCAN16 · ZSCAN32 · ZSCAN4816 · 32 · 48접점 폐쇄 입력 스캐너 · 최대 256개 입력 · 한 명령으로 한 뱅크 또는 여러 뱅크 읽기

활용 분야

센서와 스위치 신호를
모으는 현장

  • 조도 센서나 0–5 VDC 아날로그 센서 값 읽기
  • 버튼이나 스위치 같은 접점 상태 감시
  • 여러 장비의 입력 상태를 한 PC에서 모으기
  • 릴레이를 함께 제어하는 자동화 설비

선택 가이드

입력 종류와 채널 수
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
0–5 VDC 센서 값을 읽을 때ZAD 아날로그 입력 (ZAD1216 · ZAD1232 · ZAD1248)8비트 또는 12비트 해상도로 아날로그 전압을 읽습니다.
버튼이나 스위치 상태를 많이 볼 때ZSCAN 접점 입력 (ZSCAN16 · ZSCAN32 · ZSCAN48)접점 폐쇄 입력을 뱅크 단위로 읽고 최대 256개 입력까지 확장합니다.
값을 더 세밀하게 읽어야 할 때12비트로 설정한 ZAD12비트에서는 채널당 초당 20샘플 이상으로 읽습니다.
입력 수에 맞춰 채널을 정할 때16 · 32 · 48채널같은 계열에서 입력 수에 맞는 채널 수를 고릅니다.

구성·옵션

구성품과
선택 항목

구분내용
구성ZAD 아날로그 입력 보드 (16 · 32 · 48채널) · ZSCAN 접점 스캐너 (16 · 32 · 48채널)
옵션ZSCAN 분리형 커넥터(Pluggable Connectors)
별매Base Station 소프트웨어 (다운로드), 통신 모듈
품번ZAD1216 · ZAD1232 · ZAD1248 · ZSCAN16 · ZSCAN32 · ZSCAN48
