NCD PR60-4_R420PL은 20 A SPDT 릴레이 4개를 탑재한 ProXR Lite 고전력 릴레이 컨트롤러(High-Power Relay Controller)입니다. 릴레이마다 퀵 커넥트 단자 3개(NO · C · NC)가 있습니다.

ADC 입력 8채널은 0~5 VDC 센서와 스위치 접점을 읽습니다. 12 VDC 전원은 2.1 mm 배럴 커넥터로 연결합니다. (주)테솔이 국내에 공식 공급합니다.

4채널

20 A SPDT 릴레이

3단자

릴레이당 NO · C · NC

10 A 이하

C-NC 사이 전류

16개

백그라운드 타이머

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

배선

PR60-4_R420PL의⁣ 퀵 커넥트 단자

  • 20 A SPDT 릴레이마다 퀵 커넥트 단자 3개(NO · C · NC)가 있습니다.
  • NO와 C 사이는 20 A, C와 NC 사이는 10 A를 넘기지 않습니다.
  • .250″ 퀵 커넥트 단자는 별매 액세서리입니다.
  • 전압은 240 VAC에서 20 A가 최대 절대 정격입니다.

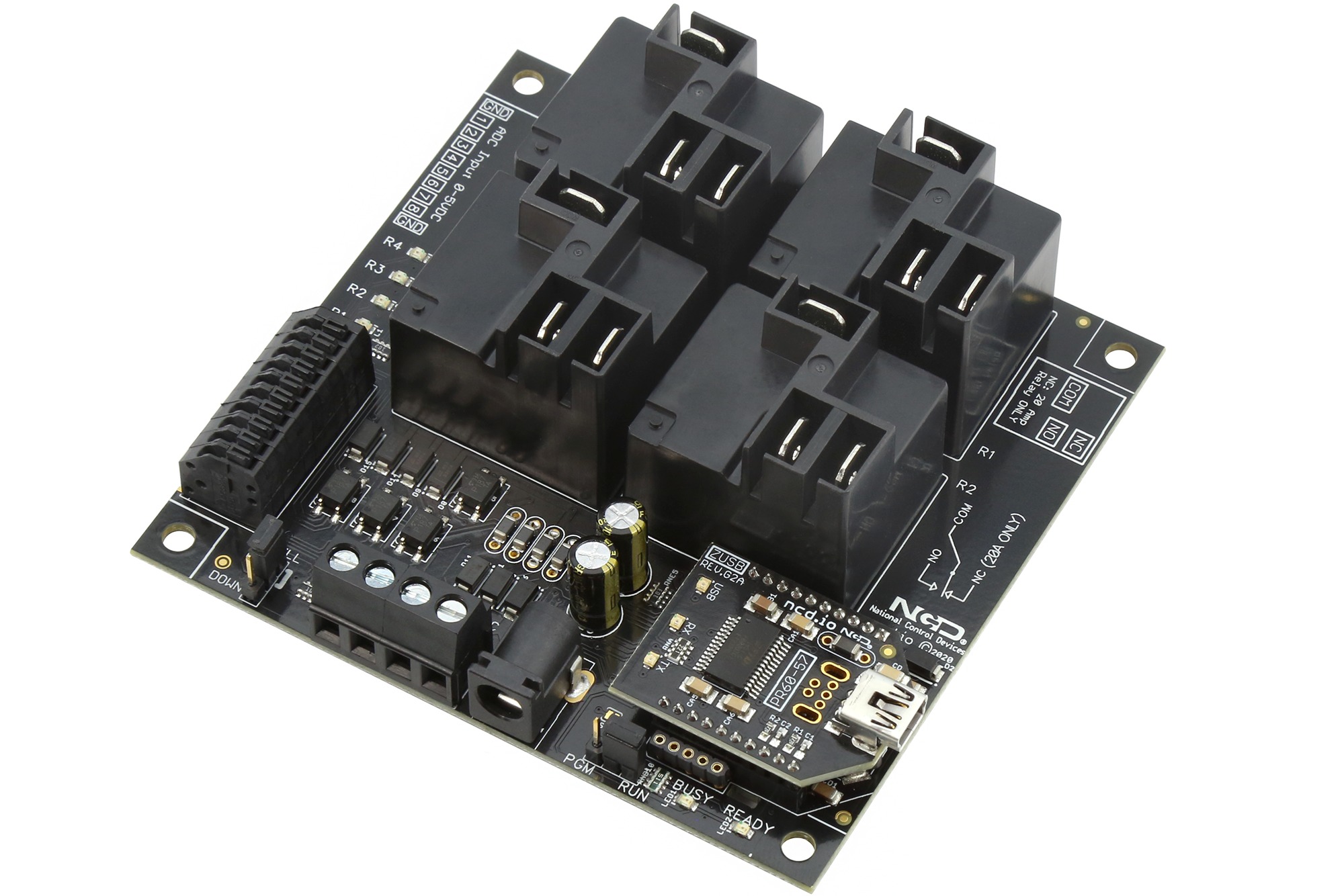

NCD PR60-4_R420PL - USB 모듈이 장착된 4채널 고전력 릴레이 기판
USB 모듈이 장착된 4채널 고전력 릴레이 기판

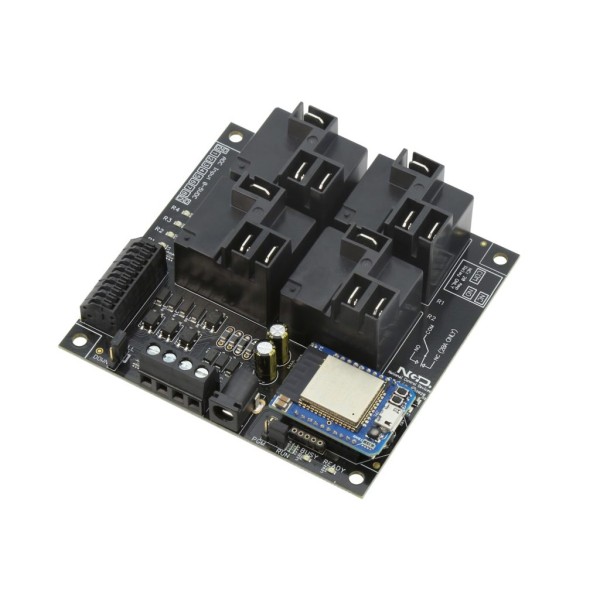

NCD PR60-4_R420PL - Wi-Fi 모듈이 장착된 4채널 고전력 릴레이 기판
Wi-Fi 모듈이 장착된 4채널 고전력 릴레이 기판

사용 방법

PR60-4_R420PL을 연결하고⁣ 릴레이 동작 보기

PR60-4_R420PL은 ProXR 명령 세트를 사용하며, Base Station에서 명령 체계를 익힌 뒤 자체 프로그램에 적용합니다.

순서내용
1PR60-4_R420PL에 USB 통신 모듈을 끼우고 전원을 넣은 뒤 PC와 연결합니다. USB 모듈은 USB 포트에서 전원을 받습니다.
2PC에 가상 COM 포트가 나타나는지 확인하고, 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 해당 COM 포트를 선택합니다.
4통신 설정을 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 맞춥니다.
5Base Station 제어 화면에서 릴레이를 켜고 꺼 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

명령 마지막 바이트는 앞 바이트 합의 하위 8비트(체크섬)입니다.

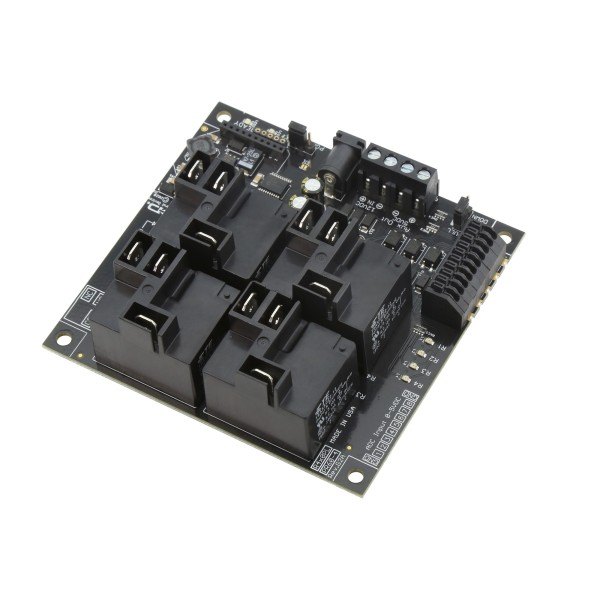

NCD PR60-4_R420PL - 대형 릴레이 4개가 보이는 기판 상면
대형 릴레이 4개가 보이는 기판 상면

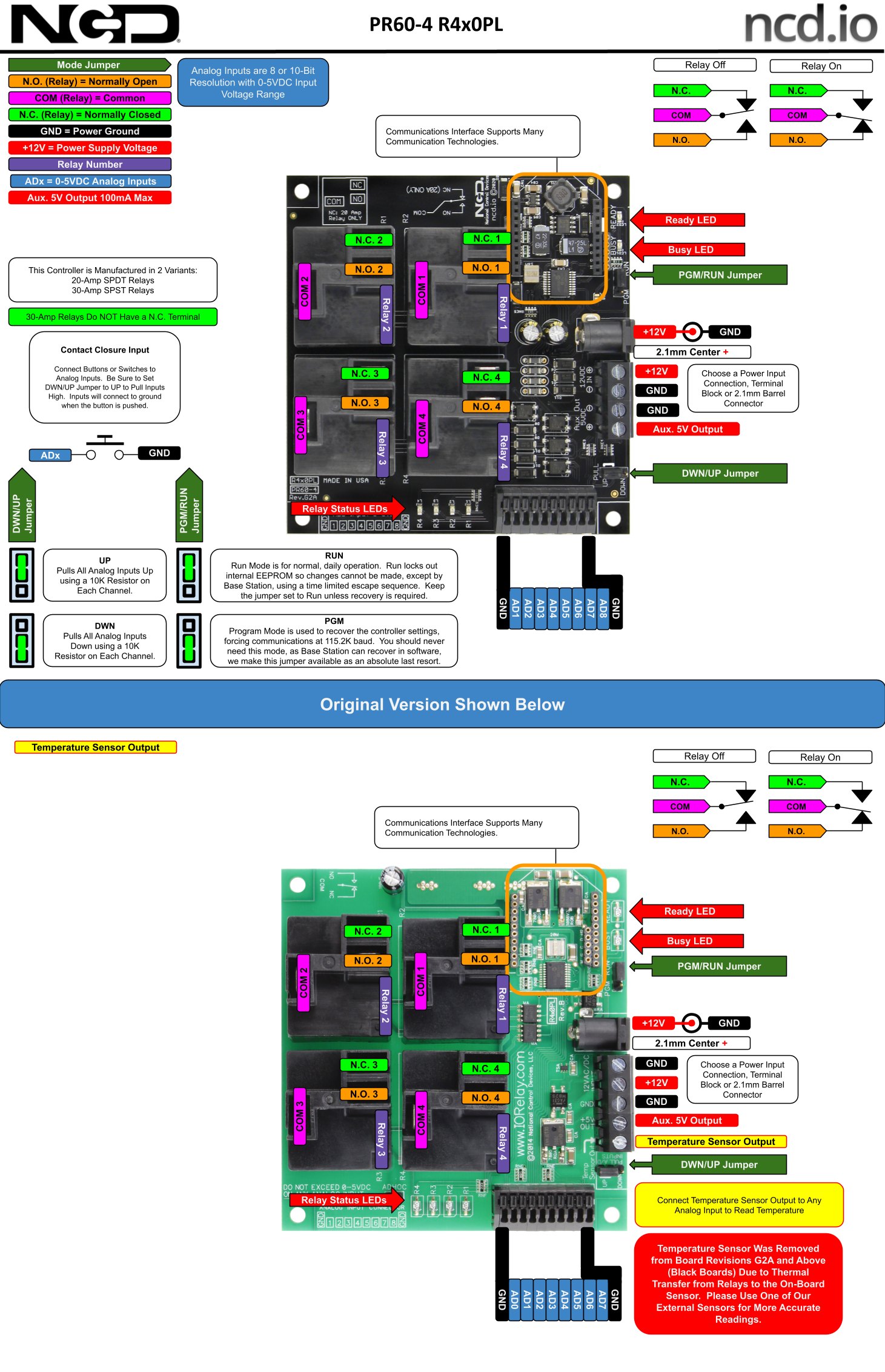

NCD PR60-4_R420PL - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-4_R420PL⁣ 사양 요약

항목사양
품번PR60-4_R420PL
릴레이온보드 SPDT 4개, 20 A
접점 정격NO-COM 20 A, C-NC 10 A 이하, 240 VAC 20 A 절대 최대
접점 단자릴레이마다 퀵 커넥트 3개 (NO · C · NC)
ADC8채널, 0~5 VDC, 8/10비트
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머백그라운드 16개
상태 표시릴레이 · busy · ready LED

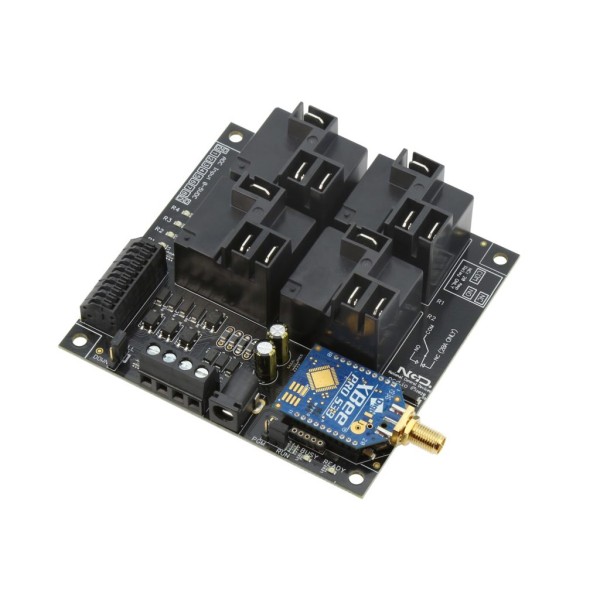

NCD PR60-4_R420PL - 무선 모듈과 안테나가 장착된 고전력 릴레이 기판
무선 모듈과 안테나가 장착된 고전력 릴레이 기판

활용 분야

PR60-4_R420PL⁣ 적용 예

  • 20 A 이하 부하 회로 4개의 개폐
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 타이머로 정해진 시간만 켜지는 부하 회로

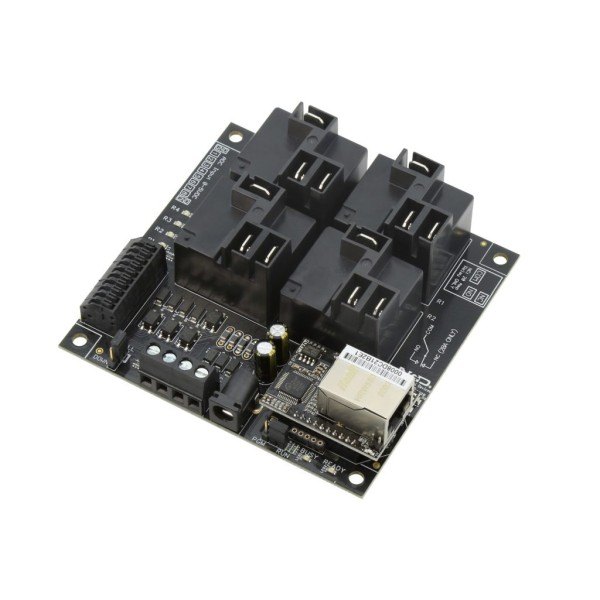

NCD PR60-4_R420PL - 이더넷 모듈이 장착된 4채널 고전력 릴레이 기판
이더넷 모듈이 장착된 4채널 고전력 릴레이 기판

제품 상세 이미지

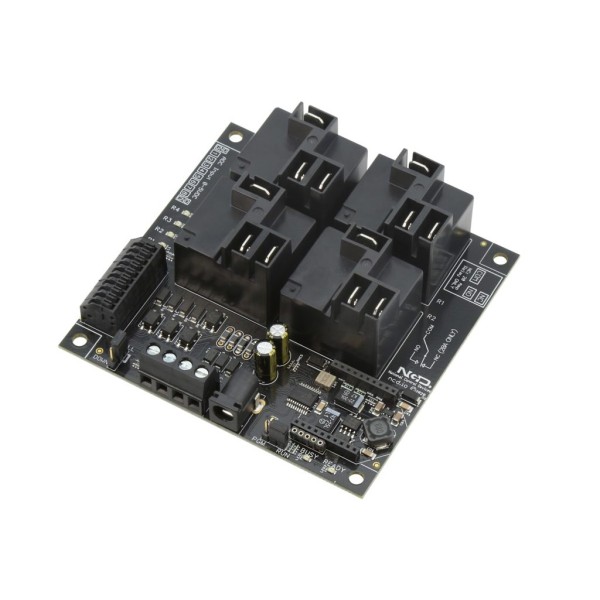

NCD PR60-4_R420PL 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트
