NCD PR60-2_R820PL 고전력 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite

NCD PR60-2_R820PL 고전력 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite

MODEL
PR60-2_R820PL
브랜드
NCD
제품문의 구매하기

고전력 8점을⁣ ProXR Lite로 제어

NCD PR60-2_R820PL ProXR Lite 고전력 릴레이 컨트롤러⁣ 품번 : PR60-2_R820PL⁣ 릴레이 : 온보드 SPDT 8개, 20 A⁣ 접점 정격 : NO-COM 20 A

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-2_R820PL은 20 A SPDT 릴레이 8개를 갖춘 ProXR Lite 고전력 릴레이 컨트롤러(High-Power Relay Controller)입니다. 고전력 릴레이 구성 중 채널 수가 가장 많은 8채널 보드입니다.

릴레이를 한 개씩 또는 전체를 한꺼번에 제어할 수 있고, 백그라운드 타이머 16개로 릴레이별 시간 동작을 맡길 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

8채널

20 A SPDT 릴레이

240 VAC

20 A 절대 최대

16개

백그라운드 타이머

8채널 ADC

0~5 VDC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

릴레이 선택

PR60-2_R820PL과⁣ 같은 보드의 릴레이 변형

릴레이내용
20 A SPDT이 상품. NO-C 20 A, 접점 단자 3개
30 A SPST같은 8채널 보드의 변형. 접점 단자 2개(NO · C), 240 VAC에서 30 A 절대 최대
40 A SPST선택 항목으로 있으며 상세 사양은 문의해 주세요

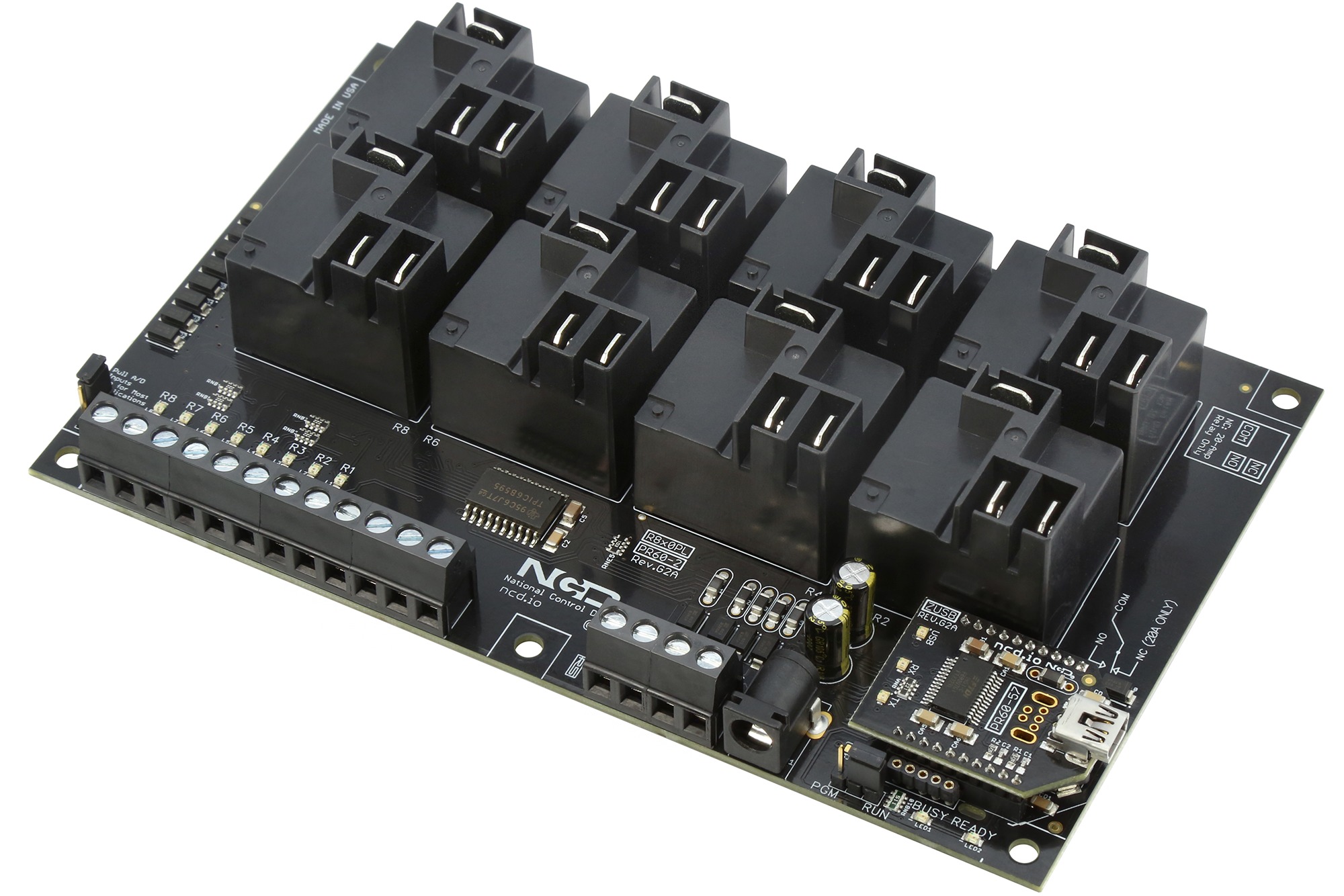

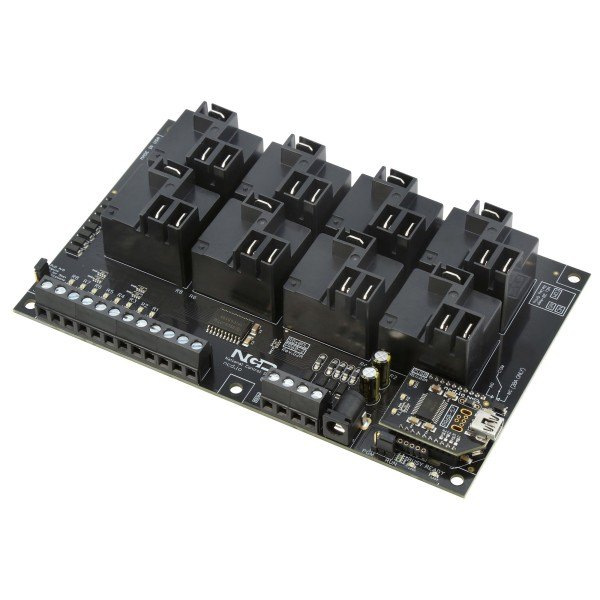

NCD PR60-2_R820PL - USB 모듈이 장착된 8채널 고전력 릴레이 기판
USB 모듈이 장착된 8채널 고전력 릴레이 기판

사용 방법

PR60-2_R820PL⁣ 통신 연결과 시험

PR60-2_R820PL은 ProXR 명령 세트로 제어하고, 명령 체계는 Base Station에서 익힙니다.

  • 1단계 — USB 통신 모듈을 PR60-2_R820PL에 장착하고 전원을 연결한 다음 PC에 접속합니다.
  • 2단계 — USB 모듈은 가상 COM 포트로 인식됩니다. 포트가 안 보일 때 FTDI USB 드라이버를 설치하세요.
  • 3단계 — Base Station(ncd.io/start)을 실행해 COM 포트를 고릅니다.
  • 4단계 — 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 설정합니다.
  • 5단계 — 제어 화면에서 릴레이를 켜고 끄며 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 04 FE 8C FF 00 37모든 릴레이 뱅크의 릴레이 모두 켜기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

명령은 16진수 원시 바이트이며, 끝 바이트는 앞 바이트 합의 하위 8비트입니다.

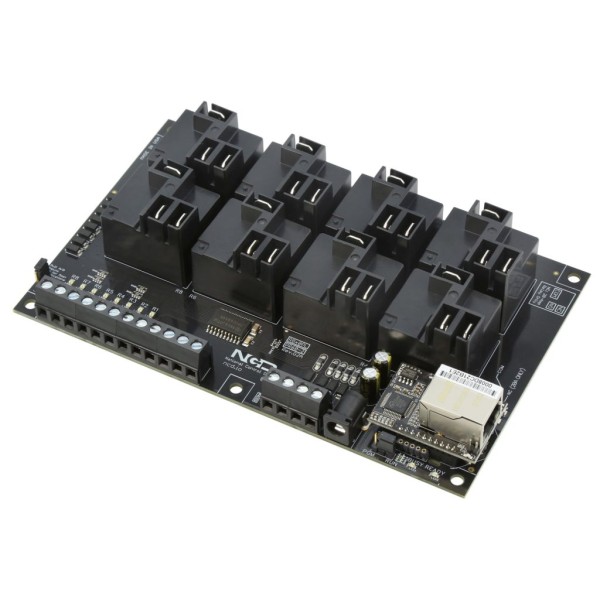

NCD PR60-2_R820PL - 이더넷 모듈이 장착된 8채널 고전력 릴레이 기판
이더넷 모듈이 장착된 8채널 고전력 릴레이 기판

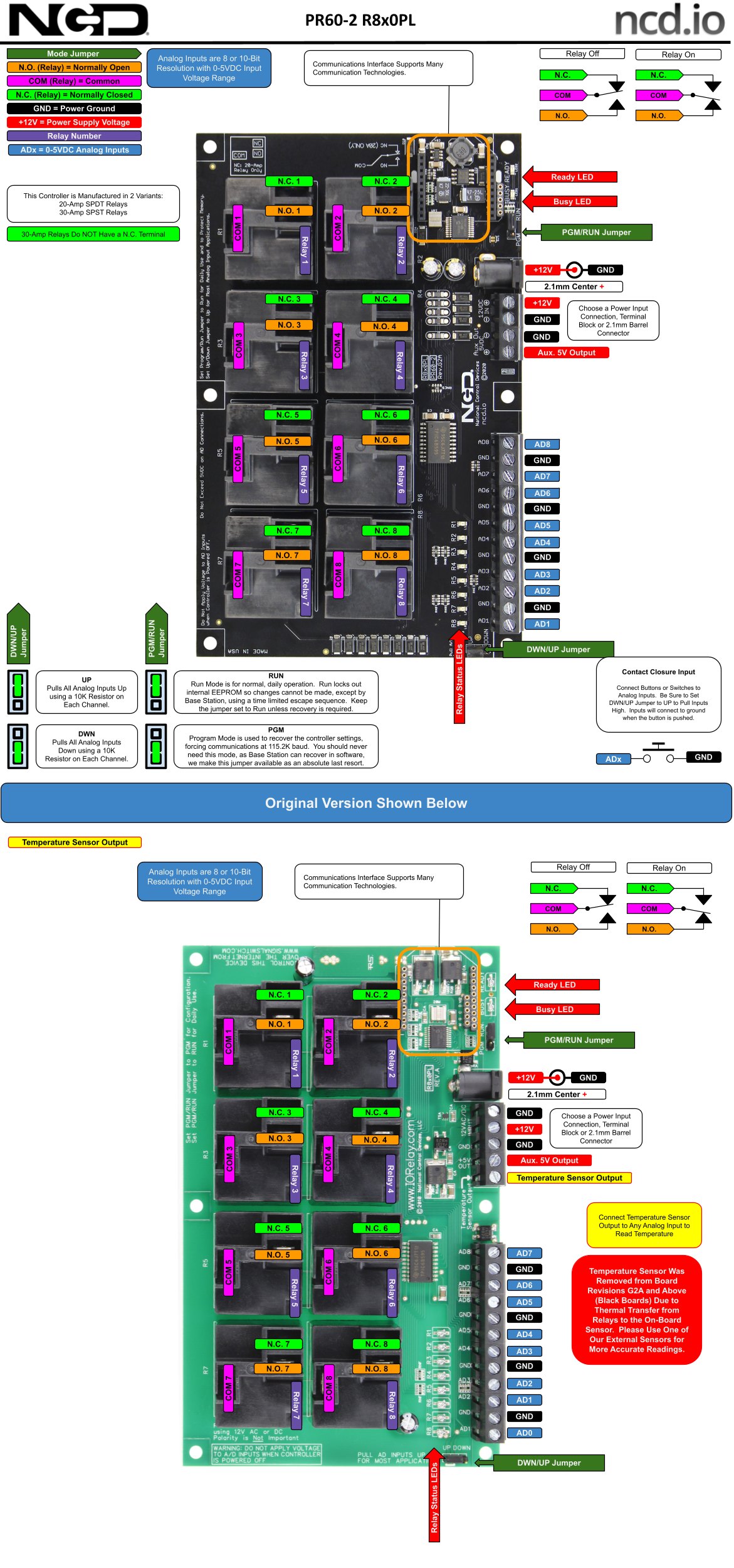

NCD PR60-2_R820PL - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-2_R820PL⁣ 사양 일람

항목사양
품번PR60-2_R820PL
릴레이온보드 SPDT 8개, 20 A
접점 정격NO-COM 20 A, C-NC 10 A 이하, 240 VAC 20 A 절대 최대
접점 단자릴레이마다 퀵 커넥트 3개 (NO · C · NC)
ADC8채널, 0~5 VDC, 8/10비트
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머백그라운드 16개
상태 표시릴레이 · busy · ready LED

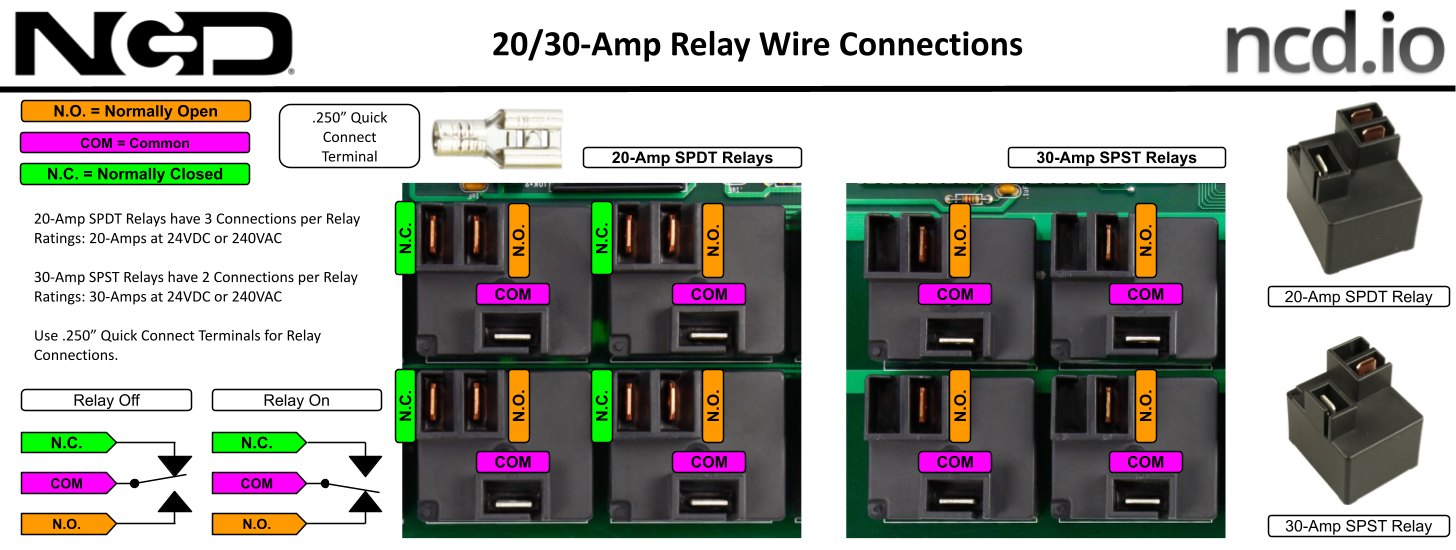

NCD PR60-2_R820PL - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

PR60-2_R820PL⁣ 적용 예

  • 20 A 이하 부하 회로 8개의 개폐
  • 타이머로 정해진 시간만 켜지는 부하 회로
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글

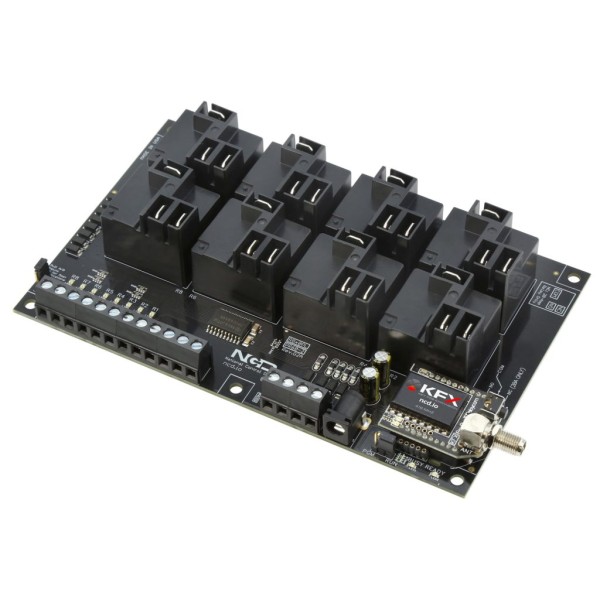

NCD PR60-2_R820PL - 무선 송수신 모듈이 장착된 고전력 릴레이 기판
무선 송수신 모듈이 장착된 고전력 릴레이 기판

제품 상세 이미지

NCD PR60-2_R820PL 상세 이미지 1

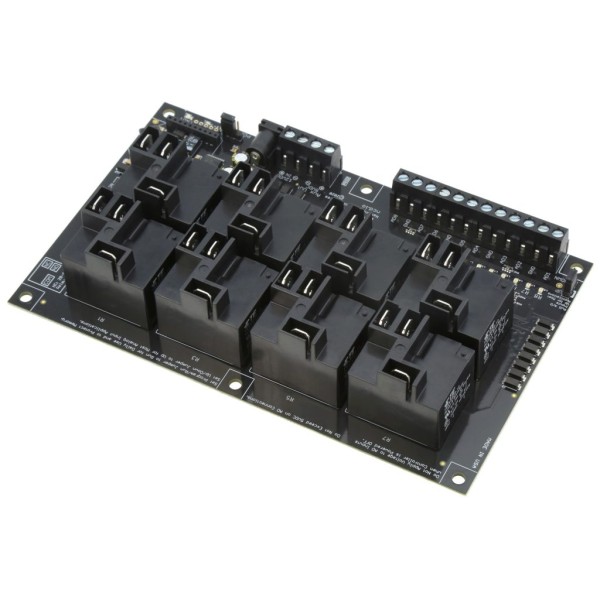

NCD PR60-2_R820PL 상세 이미지 2

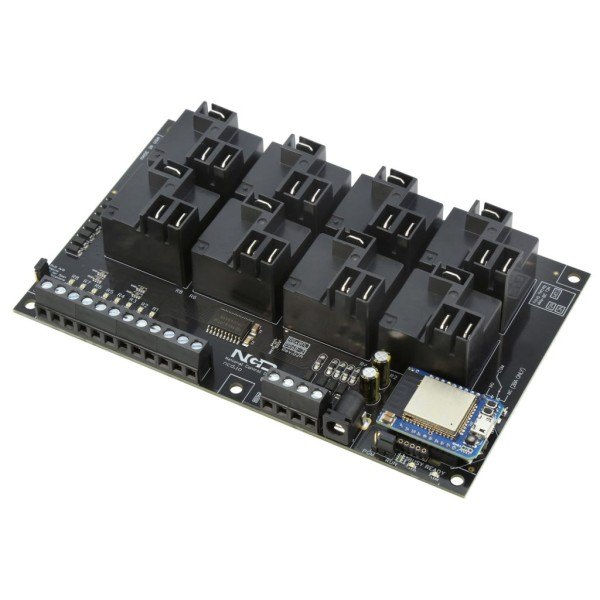

NCD PR60-2_R820PL - Wi-Fi 모듈이 장착된 8채널 고전력 릴레이 기판
Wi-Fi 모듈이 장착된 8채널 고전력 릴레이 기판

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

PR60-2_R820PL과⁣ 같은 계열 모델

관련 제품

8채널 고전력과⁣ 함께 보는 NCD 제품
