NCD PR60-7_R15PL 릴레이 컨트롤러 1 채널 범용 SPDT + 8 채널 ADC ProXR Lite

NCD PR60-7_R15PL 릴레이 컨트롤러 1 채널 범용 SPDT + 8 채널 ADC ProXR Lite

MODEL
PR60-7_R15PL
브랜드
NCD
제품문의 구매하기

5 A 릴레이 1점과⁣ ADC 입력 8채널

NCD PR60-7_R15PL ProXR Lite 릴레이 컨트롤러⁣ 품번 : PR60-7_R15PL⁣ 릴레이 : SPDT 1개, 5 A⁣ 전압 정격 : 240 VAC (최대 절대 정격)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-7_R15PL은 5 A SPDT 릴레이 1개를 탑재한 ProXR Lite 릴레이 컨트롤러(Relay Controller)입니다. 8채널 ADC 입력은 0~5 VDC를 8비트 또는 10비트로 읽습니다.

릴레이 접점은 Common, NO, NC로 구성되며 꺼진 상태에서는 Common이 NC에, 켜지면 NO에 연결됩니다. 통신 모듈은 따로 선택합니다. (주)테솔이 국내에 공식 공급합니다.

1채널

5 A SPDT 릴레이

240 VAC

5 A 기준 최대 절대 정격

12 AWG

나사 단자 최대 전선

8채널 ADC

0~5 VDC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

접점 동작

PR60-7_R15PL의⁣ Common · NO · NC 연결

릴레이 상태접점 연결
꺼짐Common과 NC가 연결됩니다
켜짐Common과 NO가 연결됩니다
정격5 A, 240 VAC 최대 절대 정격
배선나사 단자, 최대 12 AWG

릴레이 제어에는 켜기, 끄기, 토글, 펄스, 플래셔 기능이 있습니다.

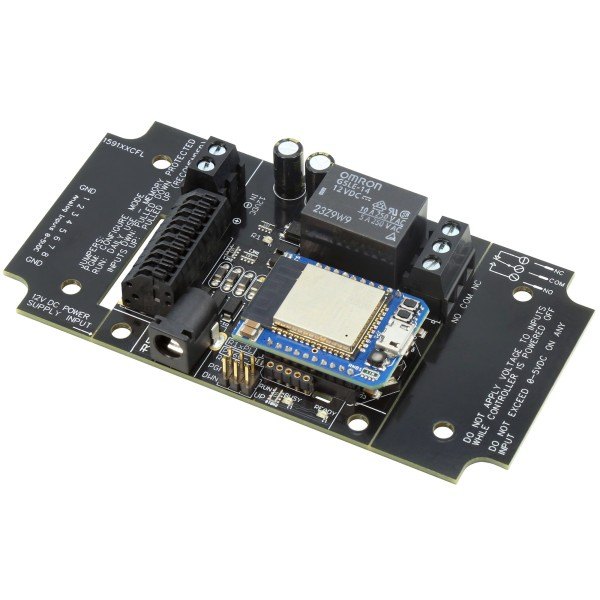

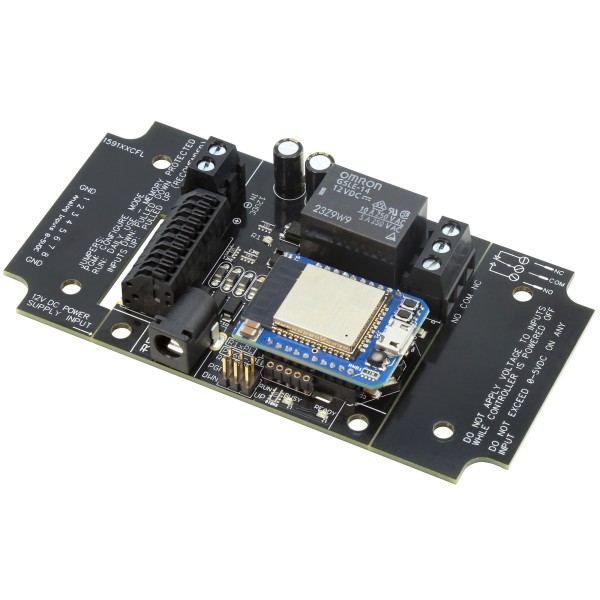

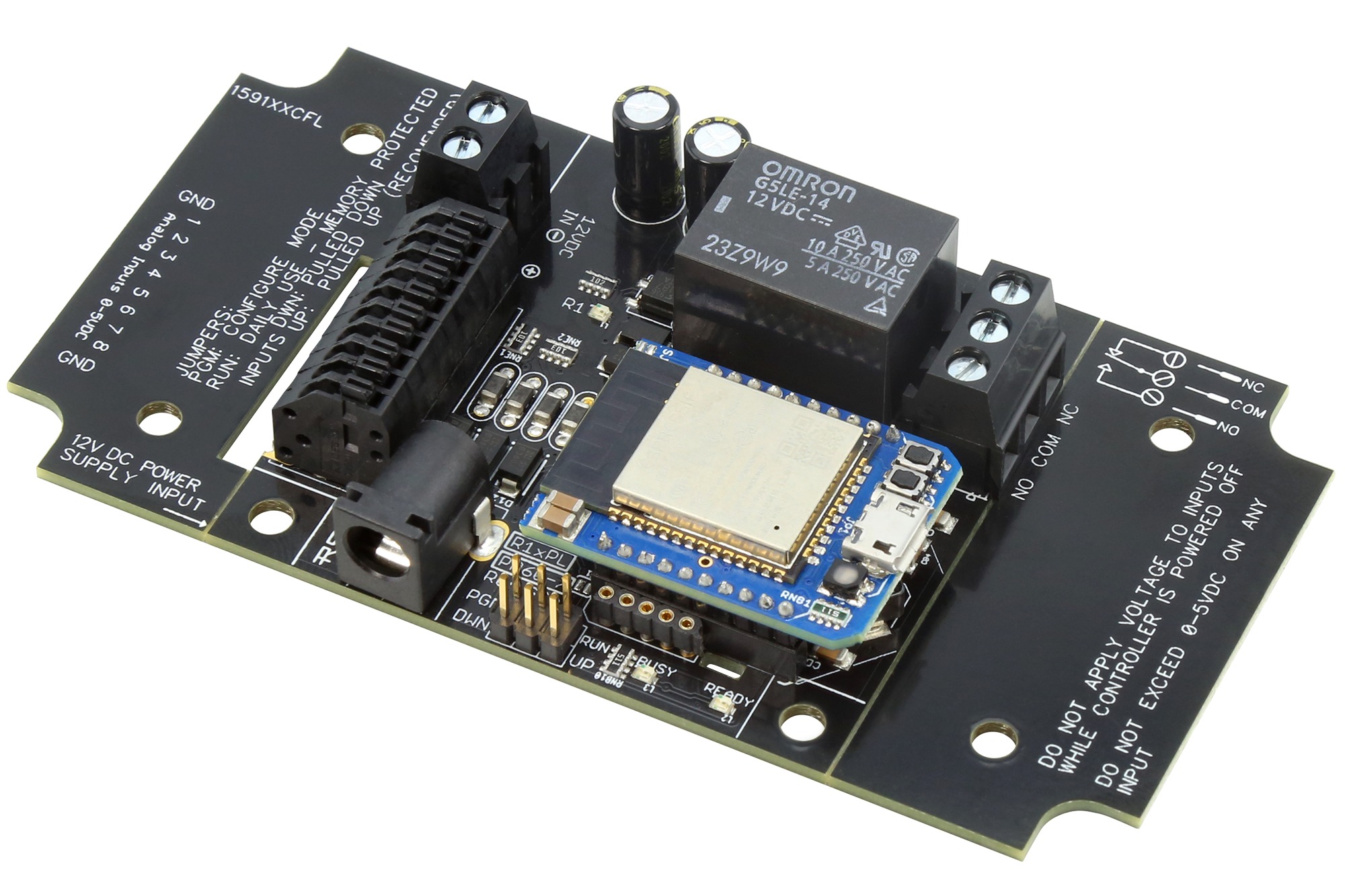

NCD PR60-7_R15PL - Wi-Fi 모듈이 장착된 1채널 릴레이 컨트롤러 기판
Wi-Fi 모듈이 장착된 1채널 릴레이 컨트롤러 기판

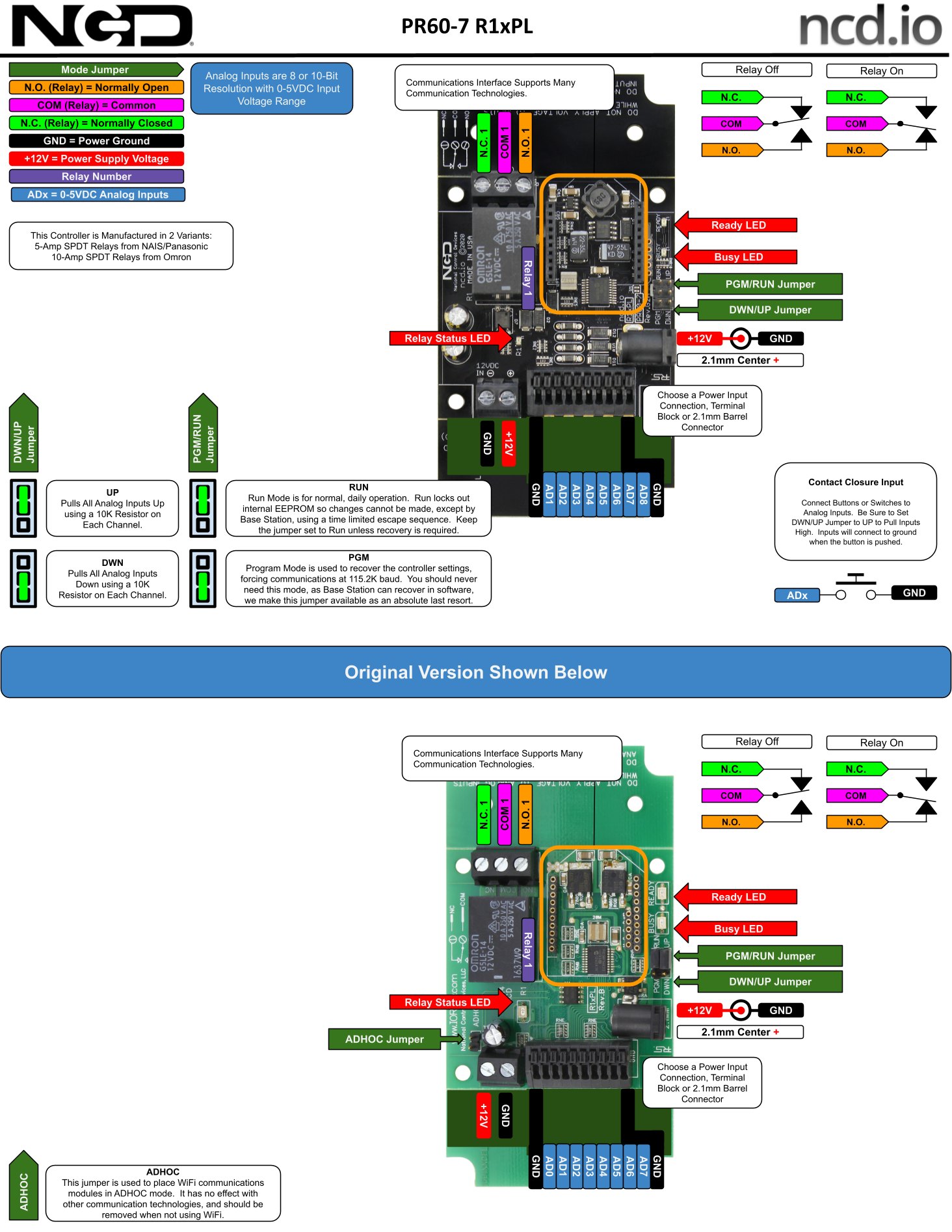

NCD PR60-7_R15PL - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사용 방법

PR60-7_R15PL을 연결한 뒤⁣ Base Station 확인

PR60-7_R15PL은 ProXR 명령 세트를 사용하고, 명령 체계는 Base Station에서 익힙니다.

단계작업 내용
모듈 장착PR60-7_R15PL 보드에 통신 모듈(USB 기준)을 끼우고 전원을 켠 뒤 PC와 연결합니다.
드라이버가상 COM 포트가 안 보이면 FTDI USB 드라이버를 설치합니다.
프로그램ncd.io/start에서 Base Station을 받아 COM 포트를 지정합니다.
통신 설정115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity를 입력합니다.
동작 확인제어 화면 버튼으로 릴레이를 켜고 끄며 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

체크섬은 명령 마지막 바이트로, 앞 바이트를 모두 더한 값의 하위 8비트입니다.

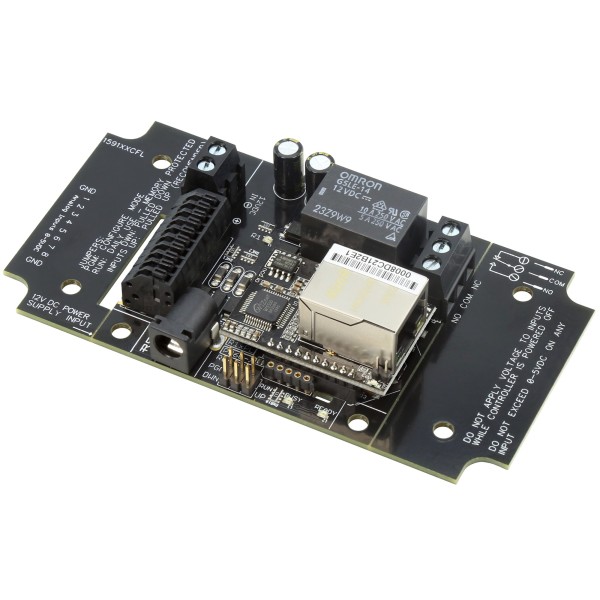

NCD PR60-7_R15PL - 이더넷 모듈이 장착된 1채널 릴레이 컨트롤러 기판
이더넷 모듈이 장착된 1채널 릴레이 컨트롤러 기판

사양

PR60-7_R15PL⁣ 상세 사양

항목사양
품번PR60-7_R15PL
릴레이SPDT 1개, 5 A
전압 정격240 VAC (최대 절대 정격)
ADC8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머백그라운드 16개
입력 단자 옵션플러그형 커넥터
통신 모듈USB · RS-232 · RS-485 · 이더넷 · WiFi · Bluetooth 등 별도 선택

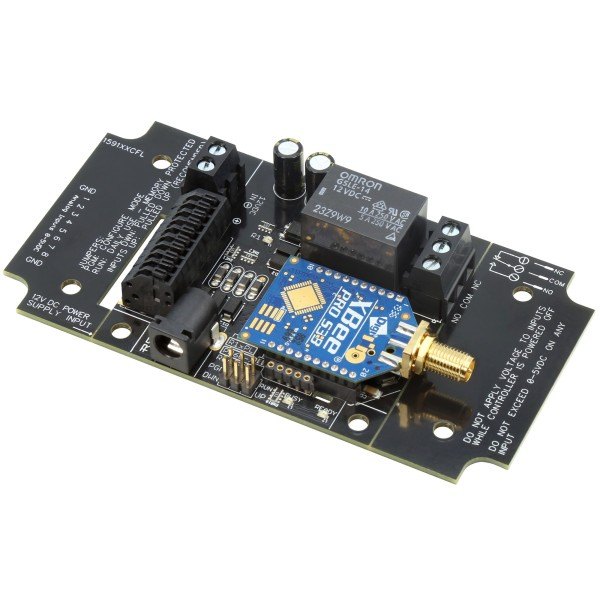

NCD PR60-7_R15PL - 무선 모듈과 안테나가 장착된 1채널 릴레이 기판
무선 모듈과 안테나가 장착된 1채널 릴레이 기판

활용 분야

PR60-7_R15PL⁣ 적용 예

  • 5 A 이하 부하 회로 1개의 개폐
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 0~5 VDC 센서 값 8채널 수집

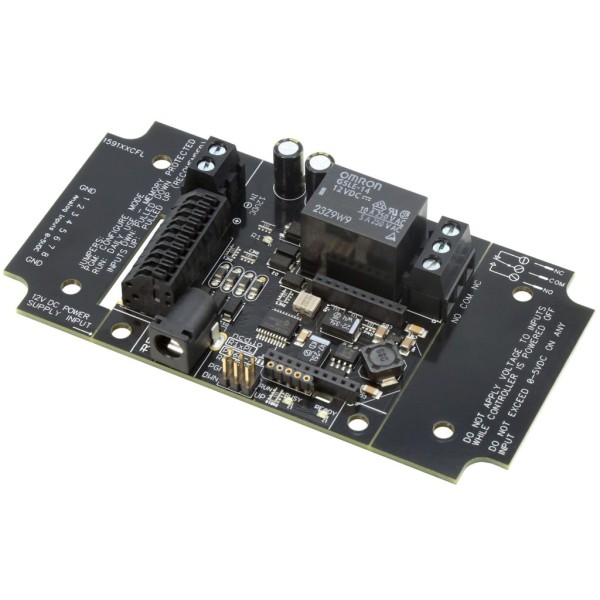

제품 상세 이미지
