NCD PR60-5_R25PL 릴레이 컨트롤러 2 채널 범용 SPDT + 8 채널 ADC ProXR Lite

NCD PR60-5_R25PL 릴레이 컨트롤러 2 채널 범용 SPDT + 8 채널 ADC ProXR Lite

MODEL
PR60-5_R25PL
브랜드
NCD
제품문의 구매하기

릴레이 2개 제어에⁣ 8채널 ADC 입력

NCD PR60-5_R25PL ProXR Lite 릴레이 컨트롤러⁣ 품번 : PR60-5_R25PL⁣ 릴레이 : SPDT 2개, 5 A⁣ ADC : 8채널, 0~5 VDC, 8/10비트

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-5_R25PL은 5 A SPDT 릴레이를 2개 탑재한 ProXR Lite 릴레이 컨트롤러(Relay Controller)입니다. 릴레이 켜기·끄기·펄스·토글 명령을 지원하고 백그라운드 타이머 16개를 릴레이에 할당합니다.

12 VDC로 동작하고 릴레이 상태와 CPU 상태를 LED로 보여 줍니다. 통신 속도는 9600에서 230.4K baud까지 지원하며 통신 모듈은 용도에 맞게 따로 고릅니다. (주)테솔이 국내에 공식 공급합니다.

2채널

5 A SPDT 릴레이

8채널

8/10비트 ADC

12 VDC

동작 전원

230.4K

최대 baud 속도

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

구성

PR60-5_R25PL⁣ 구성과 명령

구분내용
릴레이SPDT 2개, 5 A
아날로그 입력8채널, 0~5 VDC
릴레이 명령켜기 · 끄기 · 펄스 · 토글
소프트웨어Base Station (소스 코드 포함)

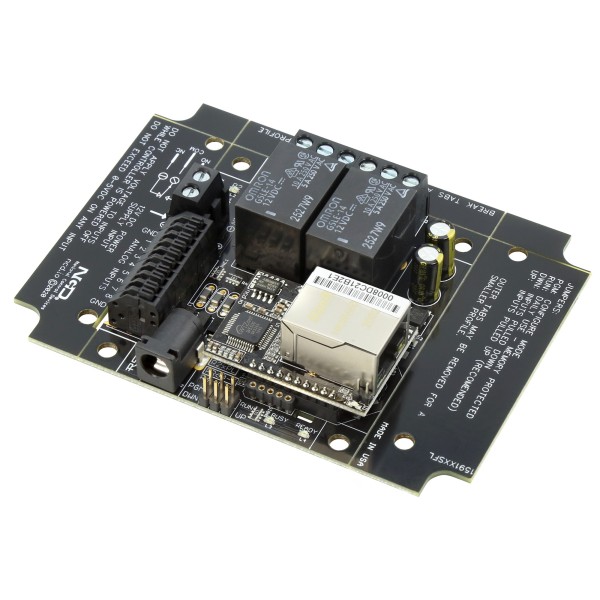

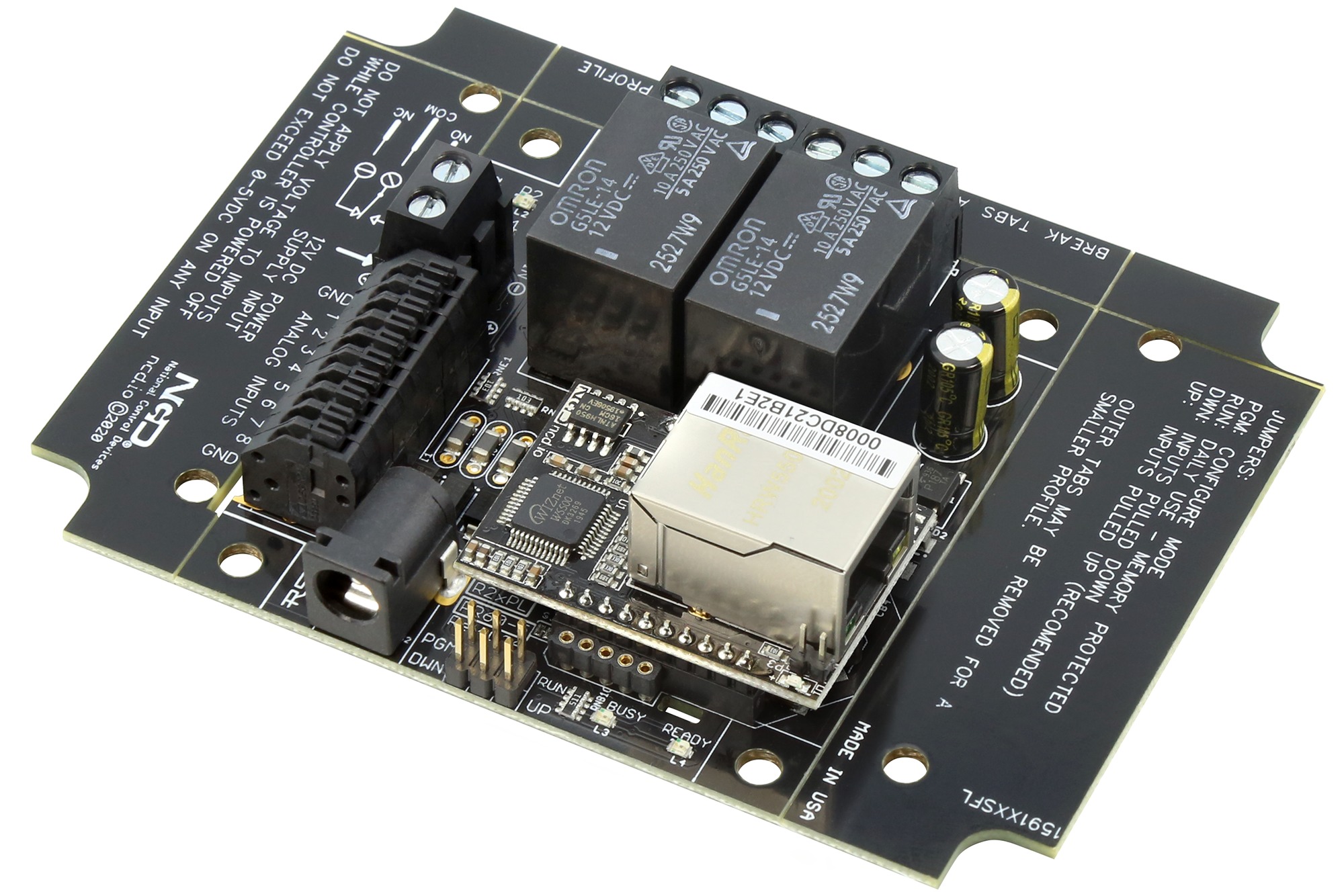

NCD PR60-5_R25PL - 이더넷 모듈이 장착된 2채널 릴레이 컨트롤러 기판
이더넷 모듈이 장착된 2채널 릴레이 컨트롤러 기판

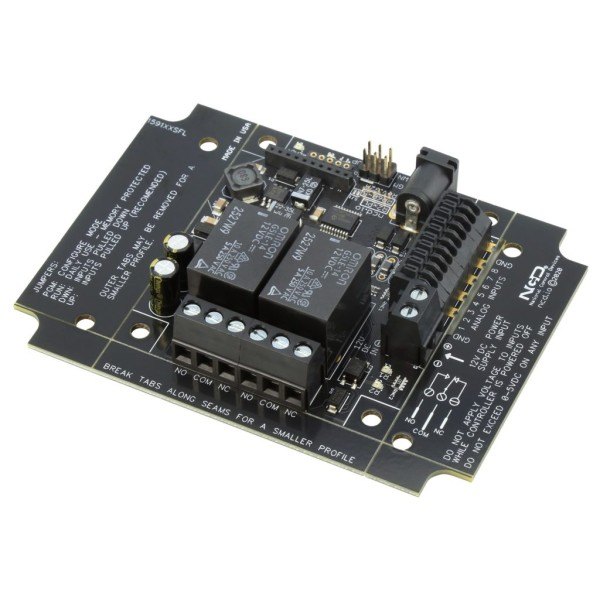

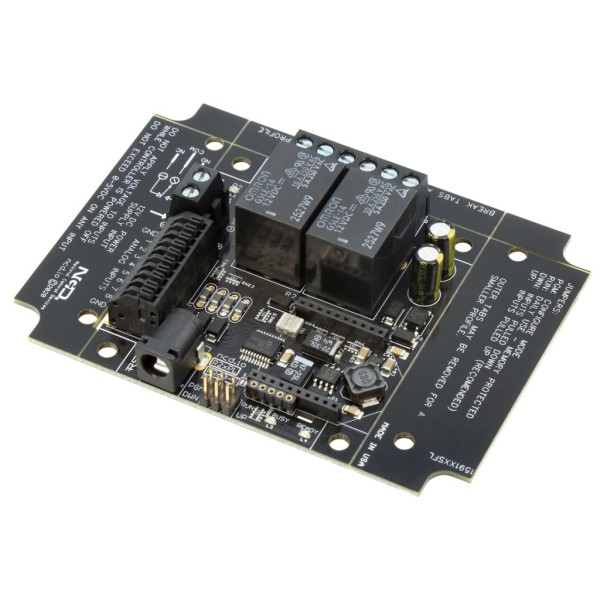

NCD PR60-5_R25PL - 릴레이와 단자대가 보이는 기판 반대 방향
릴레이와 단자대가 보이는 기판 반대 방향

입력 로직

PR60-5_R25PL의 입력 8개와⁣ 릴레이 2개

ADC 입력은 센서 출력이나 스위치 접점을 읽고, 입력마다 지정한 릴레이 기능으로 릴레이 두 개를 직접 동작시킵니다.

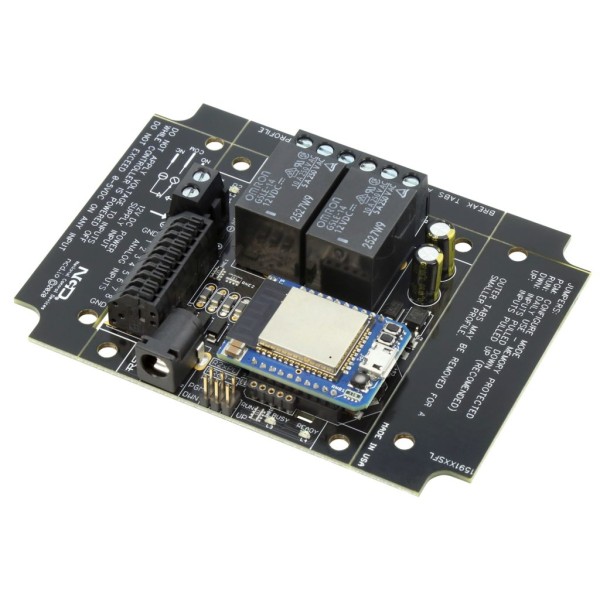

NCD PR60-5_R25PL - Wi-Fi 모듈이 장착된 2채널 릴레이 컨트롤러 기판
Wi-Fi 모듈이 장착된 2채널 릴레이 컨트롤러 기판

사용 방법

PR60-5_R25PL⁣ Base Station 접속 순서

PR60-5_R25PL은 ProXR 명령 세트로 제어하며, Base Station 화면에서 먼저 동작을 확인한 뒤 자체 프로그램에 같은 명령을 사용합니다.

  • 1단계 — USB 통신 모듈을 PR60-5_R25PL에 장착하고 전원을 연결한 다음 PC에 접속합니다.
  • 2단계 — USB 모듈은 가상 COM 포트로 인식됩니다. 포트가 안 보일 때 FTDI USB 드라이버를 설치하세요.
  • 3단계 — Base Station(ncd.io/start)을 실행해 COM 포트를 고릅니다.
  • 4단계 — 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 설정합니다.
  • 5단계 — 제어 화면에서 릴레이를 켜고 끄며 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다.

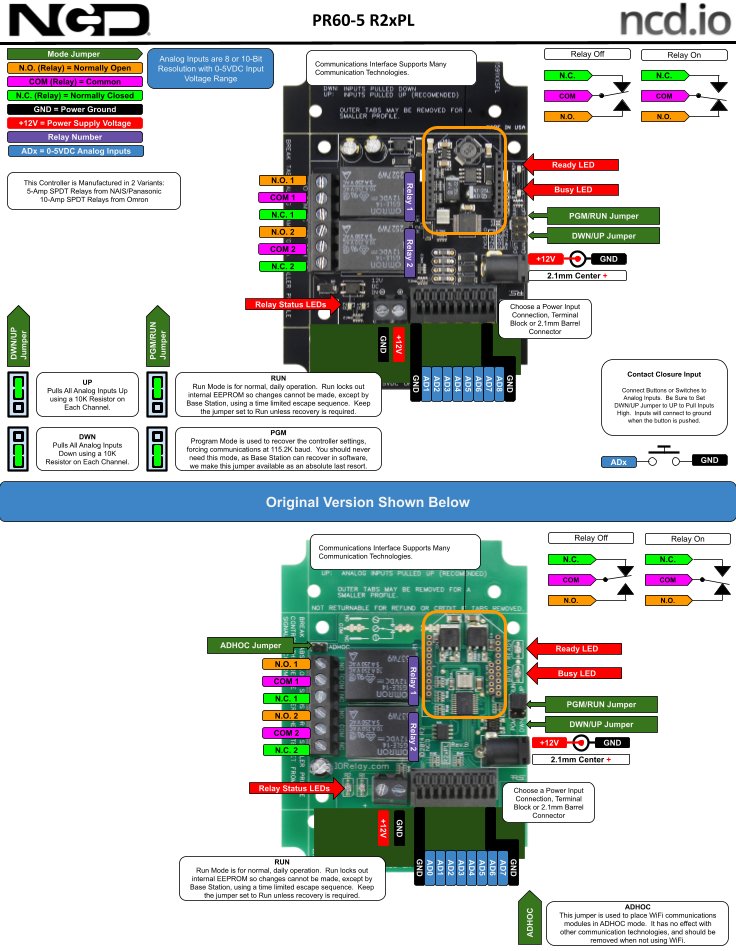

NCD PR60-5_R25PL - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-5_R25PL⁣ 사양표

항목사양
품번PR60-5_R25PL
릴레이SPDT 2개, 5 A
ADC8채널, 0~5 VDC, 8/10비트
전원12 VDC
타이머백그라운드 16개
상태 표시릴레이 · CPU 상태 LED
통신 속도9600 ~ 230.4K baud
통신 모듈USB · RS-232 · RS-485 · 이더넷 · WiFi · Bluetooth 등 별도 선택

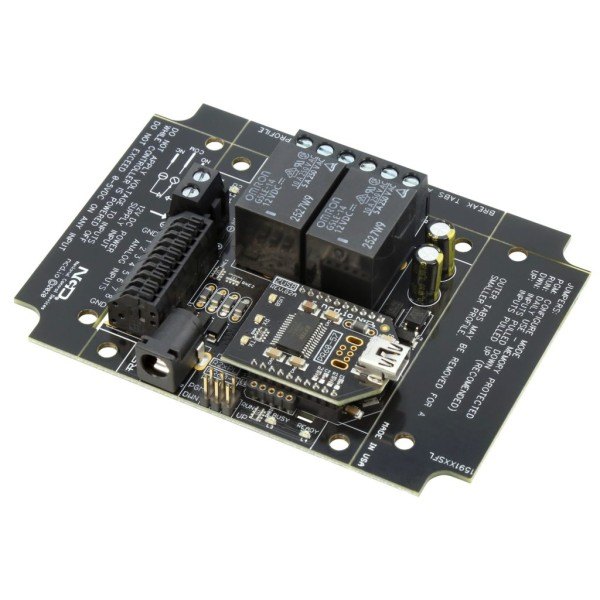

NCD PR60-5_R25PL - USB 모듈이 장착된 2채널 릴레이 컨트롤러 기판
USB 모듈이 장착된 2채널 릴레이 컨트롤러 기판

활용 분야

PR60-5_R25PL⁣ 적용 예

  • 5 A 이하 부하 회로 2개의 개폐
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 0~5 VDC 센서 값 8채널 수집
NCD PR60-5_R25PL - 무선 모듈과 안테나가 장착된 2채널 릴레이 기판
무선 모듈과 안테나가 장착된 2채널 릴레이 기판
