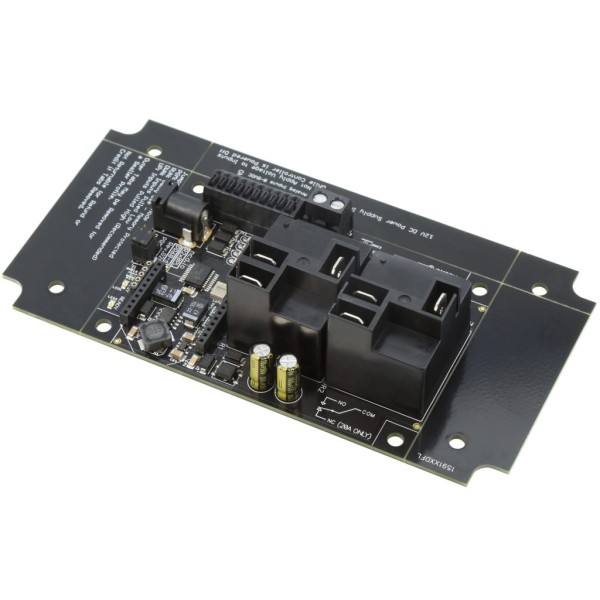

NCD PR60-6_R220PL 고전력 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite

NCD PR60-6_R220PL 고전력 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite

MODEL
PR60-6_R220PL
브랜드
NCD
제품문의 구매하기

고전력 릴레이 2개와⁣ 센서 입력 8개

NCD PR60-6_R220PL ProXR Lite 고전력 릴레이 컨트롤러⁣ 품번 : PR60-6_R220PL⁣ 릴레이 : 온보드 SPDT 2개, 20 A⁣ 접점 정격 : NO-COM 20 A

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-6_R220PL은 20 A SPDT 릴레이 2개를 탑재한 ProXR Lite 고전력 릴레이 컨트롤러(High-Power Relay Controller)입니다. NO–C 사이는 20 A, C–NC 사이는 10 A 이하로 사용합니다.

센서 입력은 8채널이고 전원은 12 VDC입니다. 통신 모듈과 전원 공급기는 구성에 맞춰 따로 선택합니다. (주)테솔이 국내에 공식 공급합니다.

2채널

20 A SPDT 릴레이

240 VAC

20 A 절대 최대

8채널 ADC

0~5 VDC

12 VDC

동작 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

옵션

PR60-6_R220PL에서⁣ 고를 수 있는 항목

항목내용
릴레이20 A SPDT(이 상품) 또는 30 A SPST
통신 모듈RS-232 · RS-485 · USB · 이더넷 · Key Fob · WiFi/Bluetooth/USB · 900 MHz XBee-Pro 무선 중 선택
전원 공급기12 VDC 1.25 A 또는 해외용 1.5 A
기타유도 억제 커패시터, USB 설정 어댑터, 퀵 커넥트 커넥터

900 MHz 대역 모듈의 국내 사용 가능 여부는 문의해 주세요.

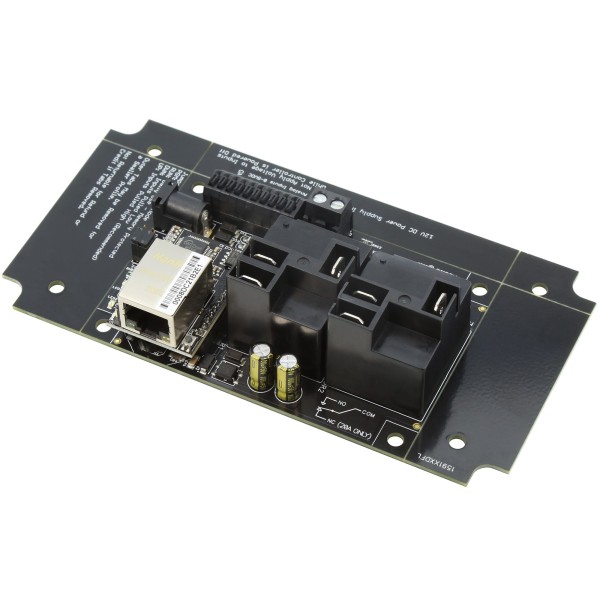

NCD PR60-6_R220PL - 이더넷 모듈이 장착된 2채널 고전력 릴레이 기판
이더넷 모듈이 장착된 2채널 고전력 릴레이 기판

사용 방법

PR60-6_R220PL⁣ 시험 연결 절차

PR60-6_R220PL은 ProXR 명령 세트로 제어하며, 먼저 Base Station으로 명령 체계를 익힙니다.

PR60-6_R220PL 보드의 PC 연결은 모듈 장착, 포트 확인, 소프트웨어 접속 순입니다. USB 모듈을 끼워 전원을 넣고 PC에 연결하면 가상 COM 포트가 생기며, 생기지 않으면 FTDI USB 드라이버를 설치합니다.

  • ncd.io/start에서 Base Station을 내려받아 실행합니다.
  • 해당 COM 포트에 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 접속합니다.
  • 제어 화면에서 릴레이 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1을 8비트로 읽기

시리얼 프로그램은 16진수 원시 바이트를 보낼 수 있어야 하며, 마지막 바이트는 체크섬입니다.

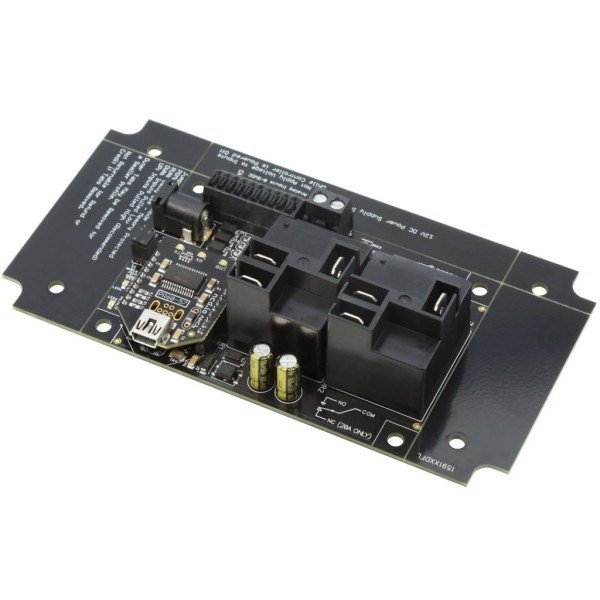

NCD PR60-6_R220PL - USB 모듈이 장착된 2채널 고전력 릴레이 기판
USB 모듈이 장착된 2채널 고전력 릴레이 기판

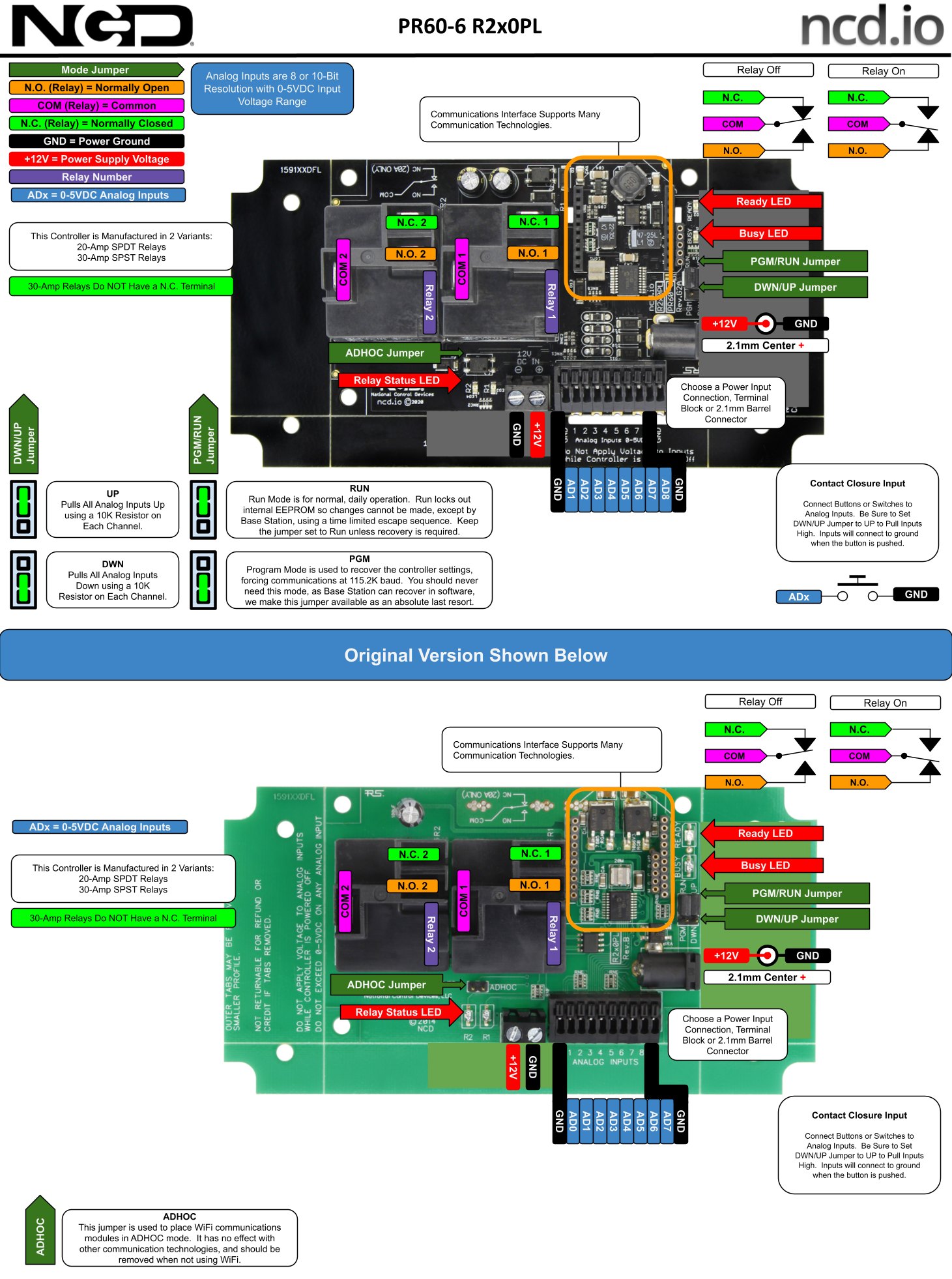

NCD PR60-6_R220PL - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-6_R220PL⁣ 사양표

항목사양
품번PR60-6_R220PL
릴레이온보드 SPDT 2개, 20 A
접점 정격NO-COM 20 A, C-NC 10 A 이하, 240 VAC 20 A 절대 최대
접점 단자릴레이마다 퀵 커넥트 3개 (NO · C · NC)
ADC8채널, 0~5 VDC, 8/10비트
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머백그라운드 16개
상태 표시릴레이 · busy · ready LED

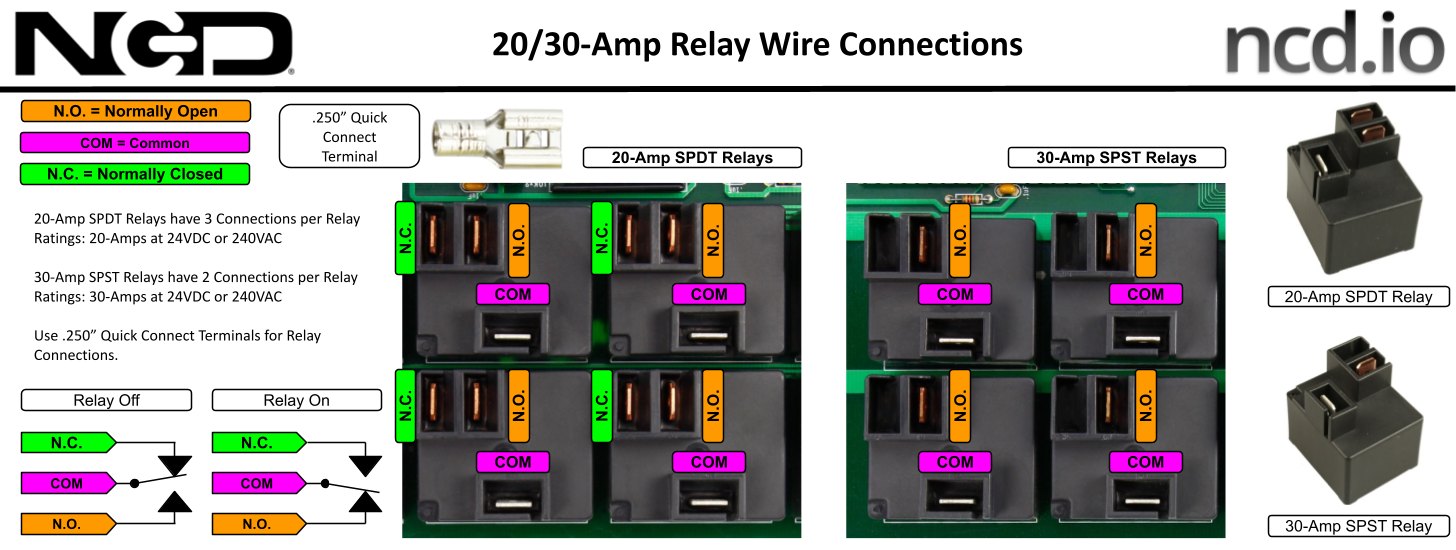

NCD PR60-6_R220PL - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

PR60-6_R220PL⁣ 적용 예

  • 20 A 이하 부하 회로 2개의 개폐
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 0~5 VDC 센서 값 8채널 수집

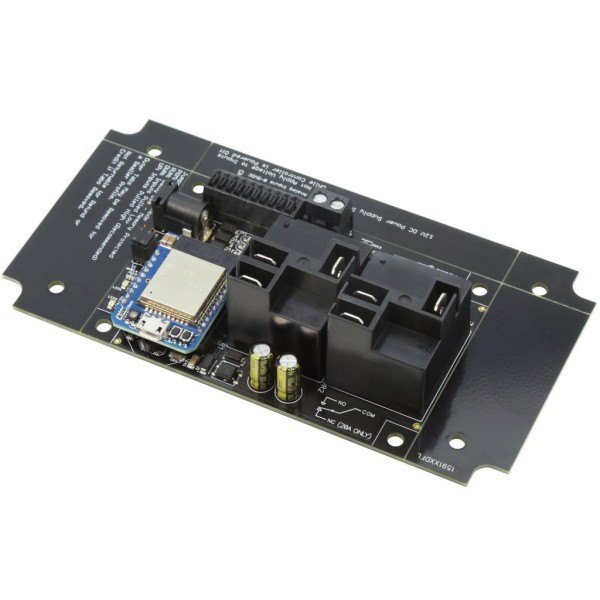

NCD PR60-6_R220PL - Wi-Fi 모듈이 장착된 2채널 고전력 릴레이 기판
Wi-Fi 모듈이 장착된 2채널 고전력 릴레이 기판

제품 상세 이미지

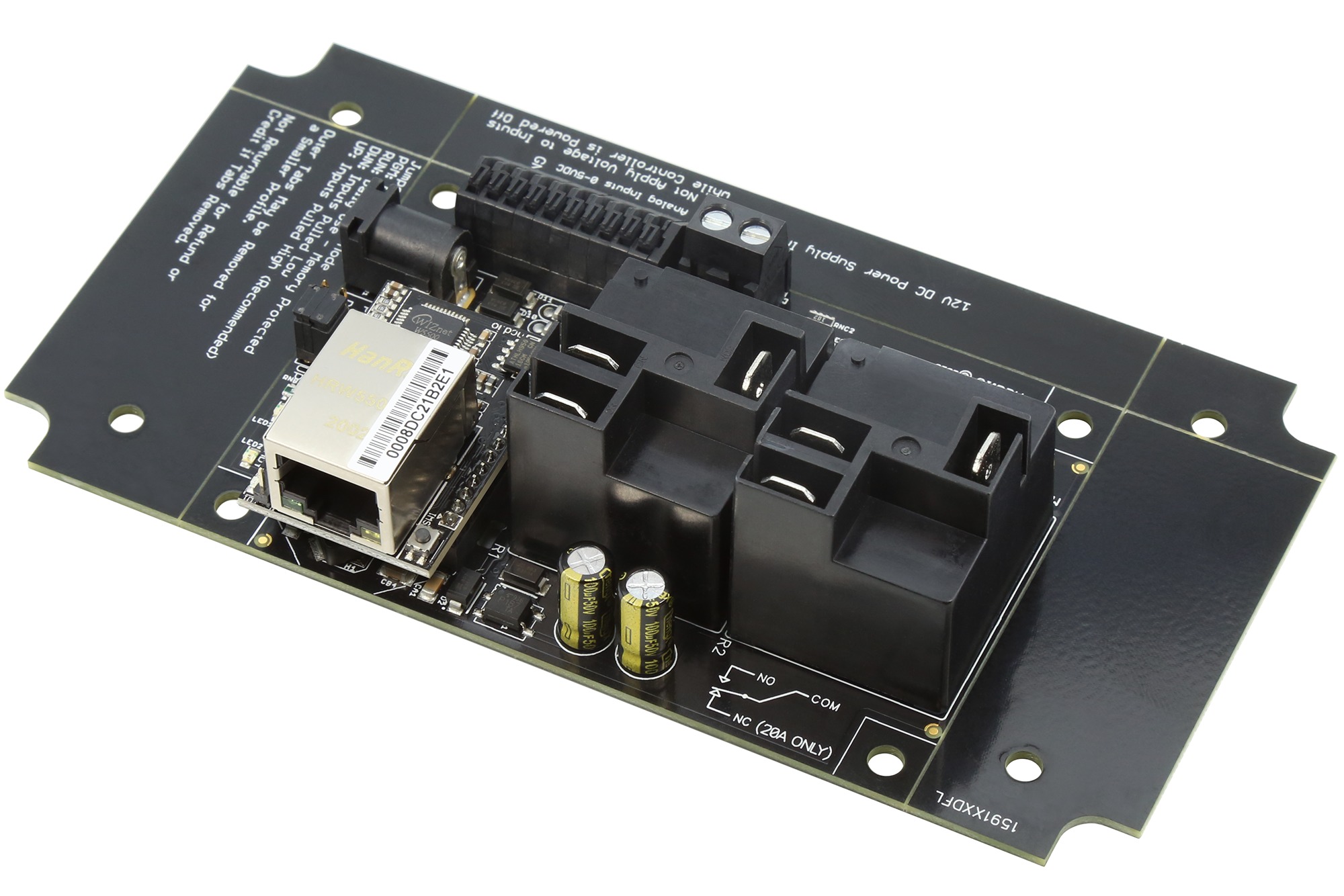

NCD PR60-6_R220PL 상세 이미지 1

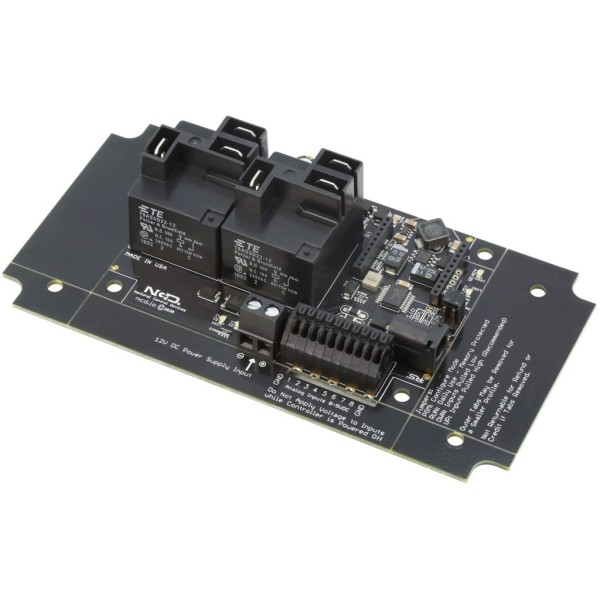

NCD PR60-6_R220PL 상세 이미지 2

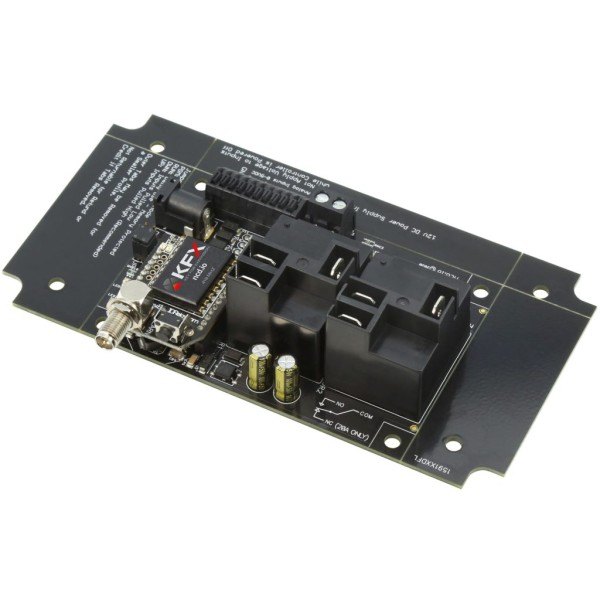

NCD PR60-6_R220PL - 무선 송수신 모듈이 장착된 고전력 릴레이 기판
무선 송수신 모듈이 장착된 고전력 릴레이 기판

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

PR60-6_R220PL과⁣ 같은 계열 모델

관련 제품

2채널 고전력과⁣ 함께 볼 NCD 제품
