NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite

MODEL
솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite
브랜드
NCD
제품문의 구매하기

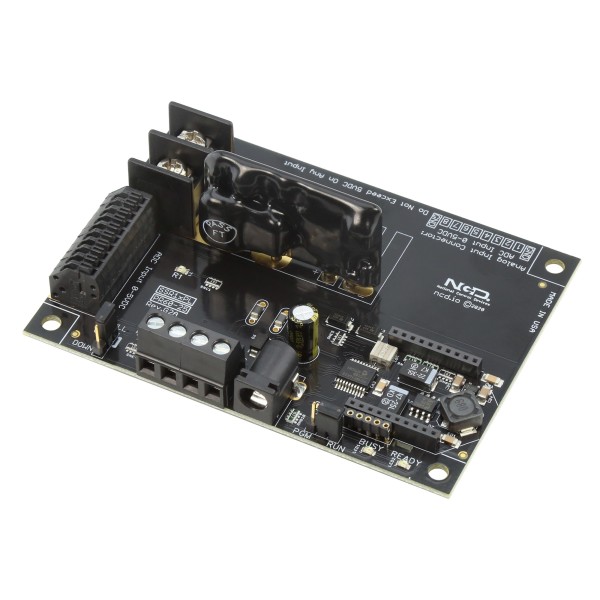

접점 없는 SSR 1점과⁣ 센서 입력 8개

NCD PR60-25_SSR1xPL 솔리드 스테이트 릴레이 컨트롤러⁣ 품번 : PR60-25_SSR1xPL⁣ 접점 단자 : SSR마다 나사 단자 2개⁣ ADC : 8채널

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-25_SSR1xPL은 SPST 솔리드 스테이트 릴레이(SSR) 1개를 온보드로 갖춘 ProXR Lite 릴레이 컨트롤러입니다. SSR 자체는 포함되지 않고 주문 때 부하에 맞는 유형 A~H 중에서 고르는 방식입니다.

AC 또는 DC 스위칭과 랜덤 또는 제로 크로스 턴온을 선택할 수 있고, 8채널 ADC 입력으로 센서와 스위치 상태를 읽습니다. (주)테솔이 국내에 공식 공급합니다.

SSR 1채널

SPST

유형 A~H

2 A ~ 25 A

2단자

NO · COM 나사 단자

8채널 ADC

0~5 VDC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

SSR 유형

PR60-25_SSR1xPL의⁣ A~H 유형 선택표

유형정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

SSR 중에는 최소 부하 조건이 있거나 용도에 따라 외부 스너버 회로가 필요한 제품도 있습니다.

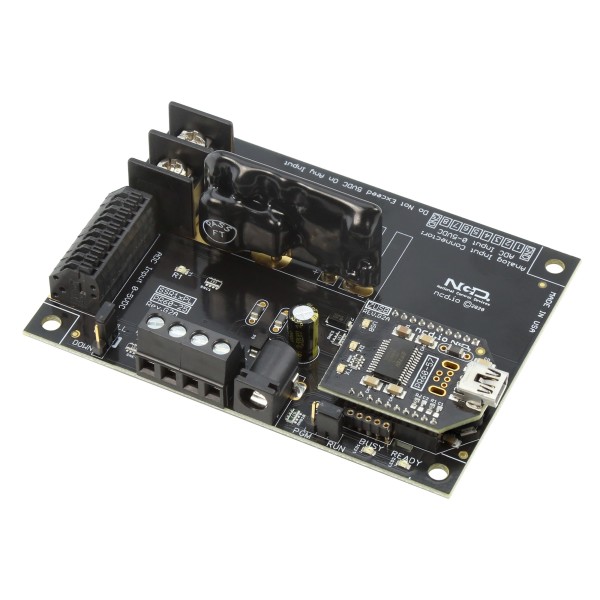

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite - USB 모듈이 장착된 1채널 릴레이 컨트롤러 기판
USB 모듈이 장착된 1채널 릴레이 컨트롤러 기판

사용 방법

PR60-25_SSR1xPL⁣ PC 연결과 동작 확인

PR60-25_SSR1xPL은 ProXR 명령 세트로 제어하며, Base Station으로 명령 체계를 익힌 뒤 자체 프로그램을 만듭니다.

확인 항목방법
통신 모듈USB 모듈을 PR60-25_SSR1xPL 소켓에 장착하고 전원을 넣습니다. USB 모듈 전원은 USB 포트에서 받습니다.
COM 포트PC 장치 목록에 가상 COM 포트가 있는지 봅니다. 없으면 FTDI USB 드라이버를 설치하세요.
Base Stationncd.io/start에서 내려받은 프로그램에서 해당 포트를 엽니다.
통신 조건115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity
릴레이 시험제어 화면에서 릴레이 버튼을 눌러 동작을 확인합니다.
명령(16진수)하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

명령은 16진수 원시 바이트로 보내며 마지막 바이트는 체크섬입니다.

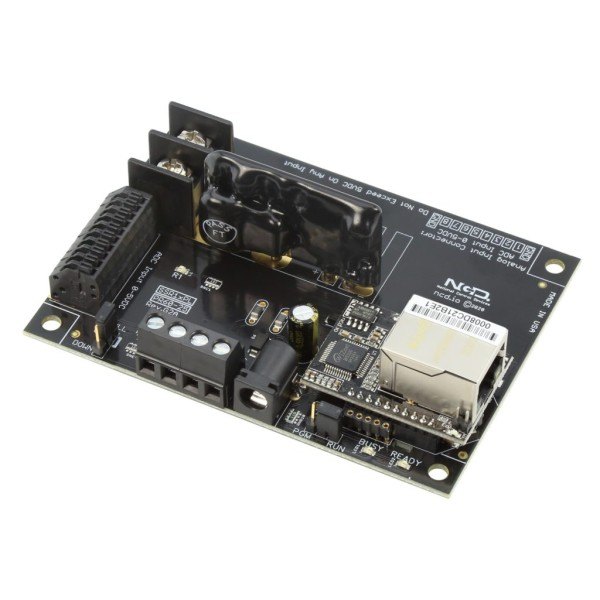

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite - 이더넷 모듈이 장착된 1채널 릴레이 컨트롤러 기판
이더넷 모듈이 장착된 1채널 릴레이 컨트롤러 기판

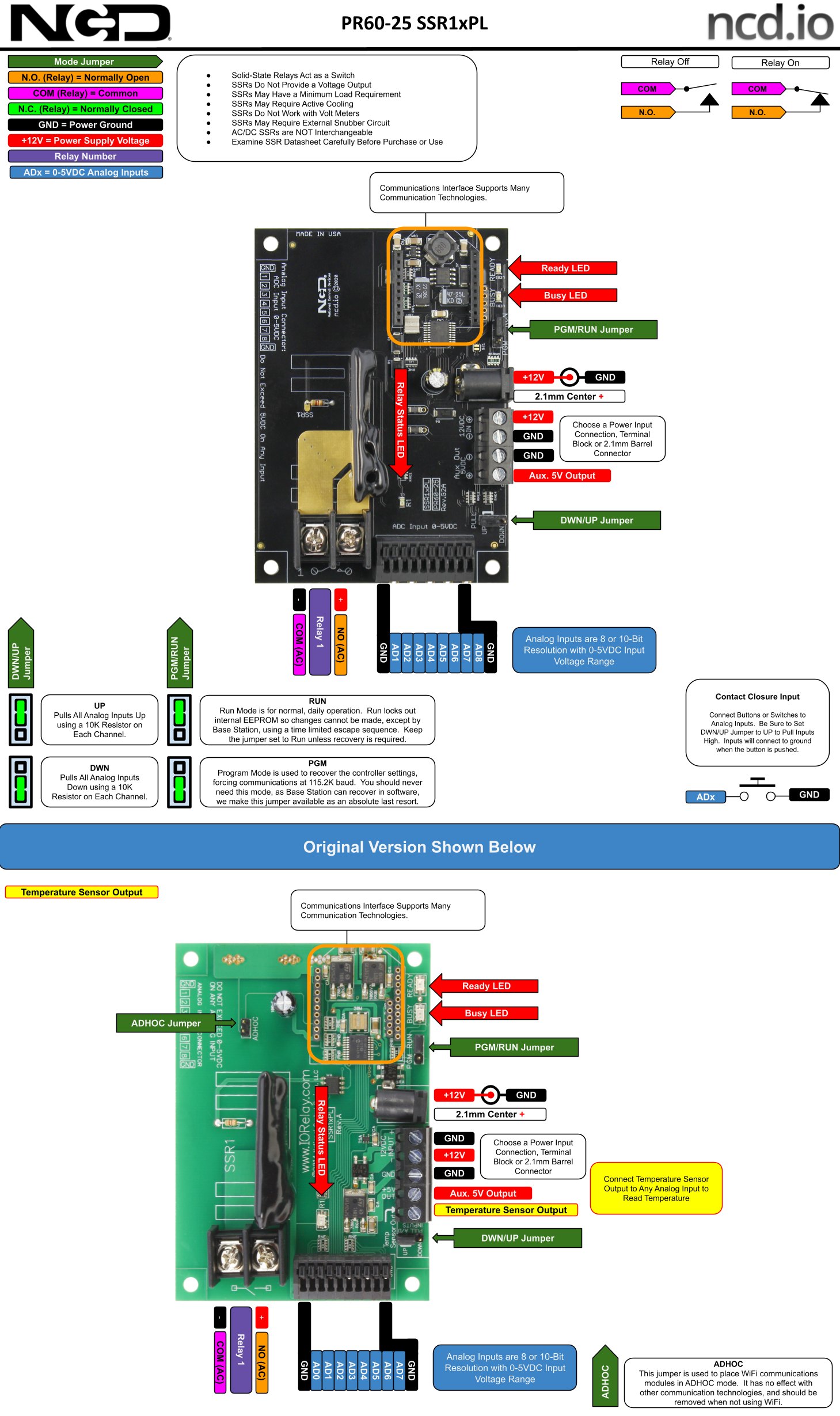

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-25_SSR1xPL⁣ 사양 요약

항목사양
품번PR60-25_SSR1xPL
릴레이온보드 SPST 솔리드 스테이트 1개 (유형은 주문 때 선택)
접점 단자SSR마다 나사 단자 2개 (NO · COM)
턴온 방식랜덤 또는 제로 크로스 선택
ADC8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머백그라운드 16개
명령켜기 · 끄기 · 펄스 · 토글, 서버 재부팅 · 워치독 · 킵얼라이브 타이밍
입력 단자나사 단자, 플러그형 커넥터 옵션

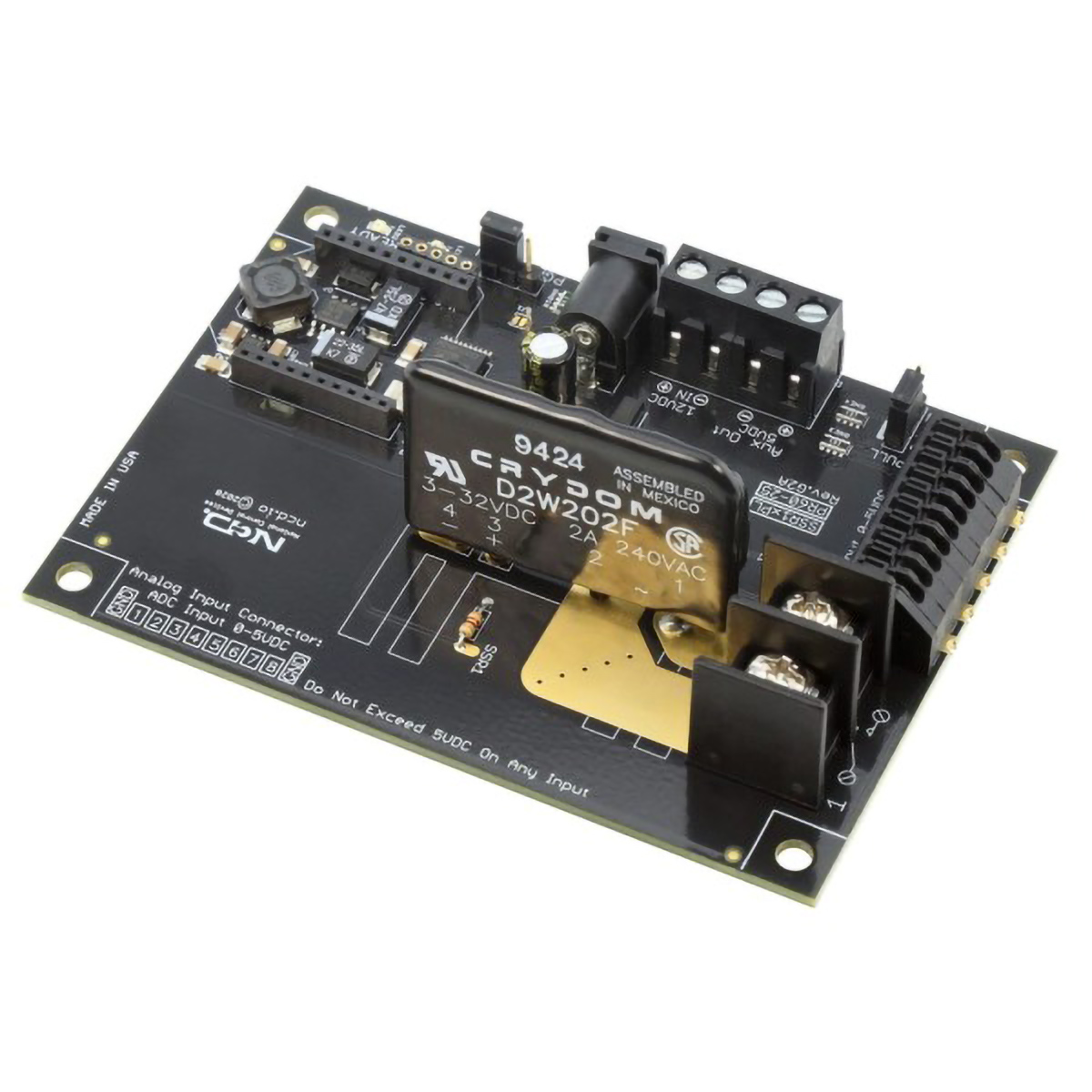

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite - 릴레이 아래쪽 면과 커넥터가 보이는 컨트롤러 기판
릴레이 아래쪽 면과 커넥터가 보이는 컨트롤러 기판

활용 분야

PR60-25_SSR1xPL⁣ 적용 예

  • AC 또는 DC 부하 1개의 반복 스위칭
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 0~5 VDC 센서 값 8채널 수집

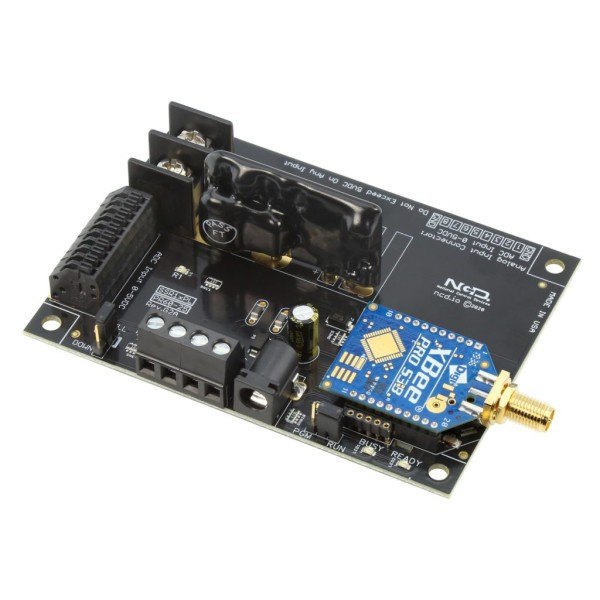

NCD 솔리드 스테이트 릴레이 컨트롤러 1 채널 + 8 채널 ADC ProXR Lite - 무선 모듈과 안테나가 장착된 릴레이 컨트롤러 기판
무선 모듈과 안테나가 장착된 릴레이 컨트롤러 기판
