SSR 2점 개폐와⁣ ADC 입력 8채널

NCD PR60-24_SSR2xPL 솔리드 스테이트 릴레이 컨트롤러⁣ 품번 : PR60-24_SSR2xPL⁣ 접점 단자 : SSR마다 나사 단자 2개⁣ ADC : 8채널, 0~5 VDC, 8/10비트

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-24_SSR2xPL은 온보드 SPST 솔리드 스테이트 릴레이(SSR) 2개를 제어하는 ProXR Lite 릴레이 컨트롤러입니다. 기계식 접점이 아닌 SSR로 부하 두 점을 개폐합니다.

SSR은 포함되지 않고 구성 때 선택하며, AC 또는 DC 스위칭은 선택한 SSR 유형에 따라 정해집니다. 턴온은 랜덤 또는 제로 크로스 중에서 고릅니다. (주)테솔이 국내에 공식 공급합니다.

SSR 2채널

SPST

나사 2단자

릴레이마다 NO · COM

16개

릴레이 타이머

12 VDC

동작 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

부하별 선택

PR60-24_SSR2xPL에서⁣ AC·DC 부하 고르기

부하선택할 유형
저항성 ACA (2 A) · B (5 A) · E (25 A)
유도성 ACC (5 A) · D (25 A)
DCF (3 A) · G (20 A) · H (10 A)

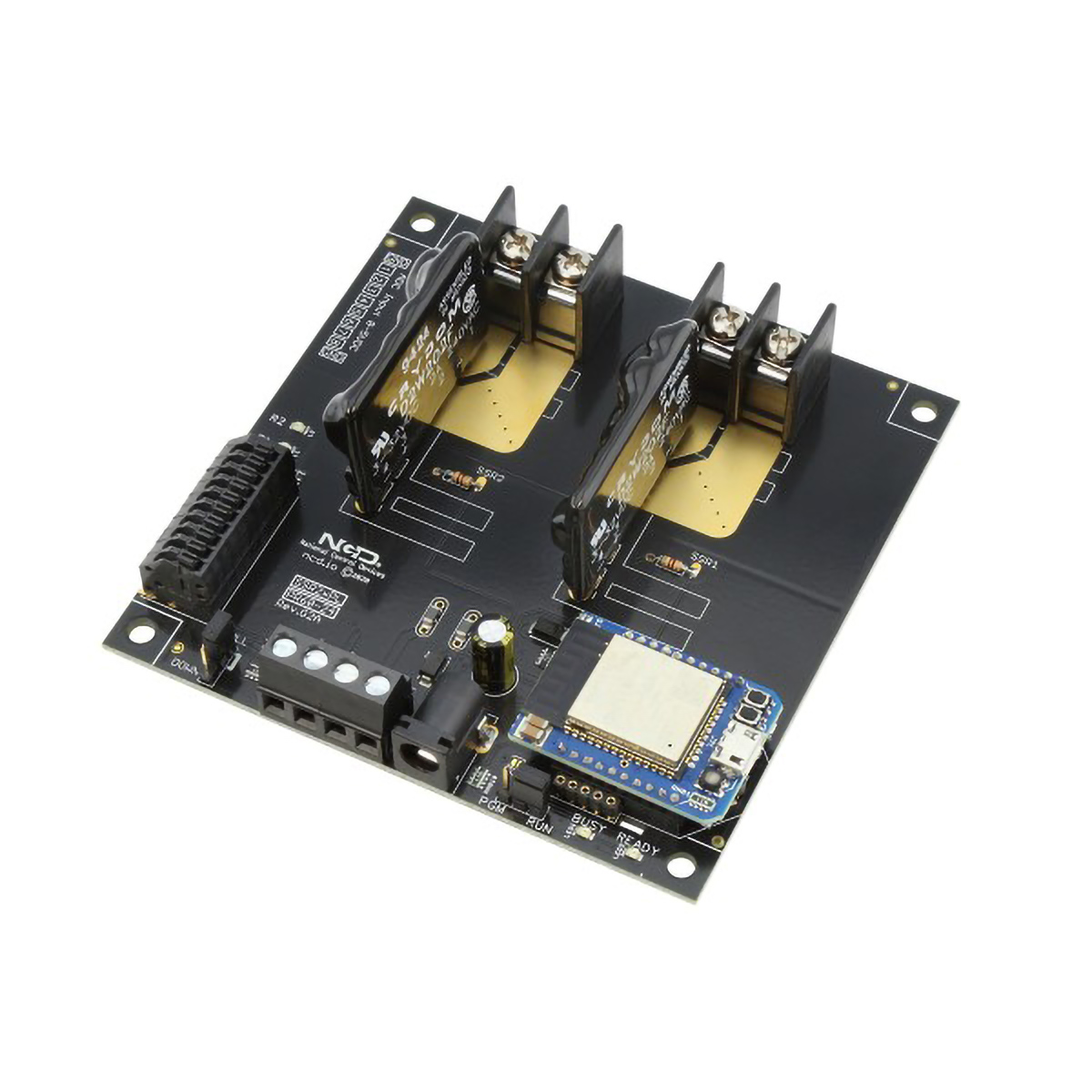

NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite - Wi-Fi 모듈이 장착된 릴레이 컨트롤러 기판
Wi-Fi 모듈이 장착된 릴레이 컨트롤러 기판

사용 방법

PR60-24_SSR2xPL⁣ 접속 절차

PR60-24_SSR2xPL은 ProXR 명령 세트를 사용하며, Base Station에서 SSR 두 개의 개폐를 시험합니다.

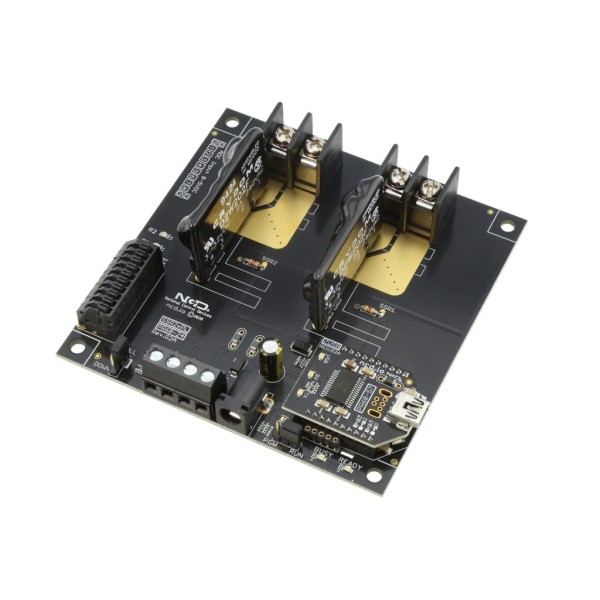

  • PR60-24_SSR2xPL에 USB 통신 모듈을 꽂고 전원을 넣어 PC와 연결합니다.
  • 가상 COM 포트가 보이지 않으면 FTDI USB 드라이버를 설치합니다.
  • ncd.io/start의 Base Station을 실행하고 COM 포트를 선택합니다.
  • 포트 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity입니다.
  • 릴레이 제어 화면에서 개폐를 시험합니다.
명령(16진수)하는 일
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 02 FE 96 40ADC 입력 1 읽기(8비트)

마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다.

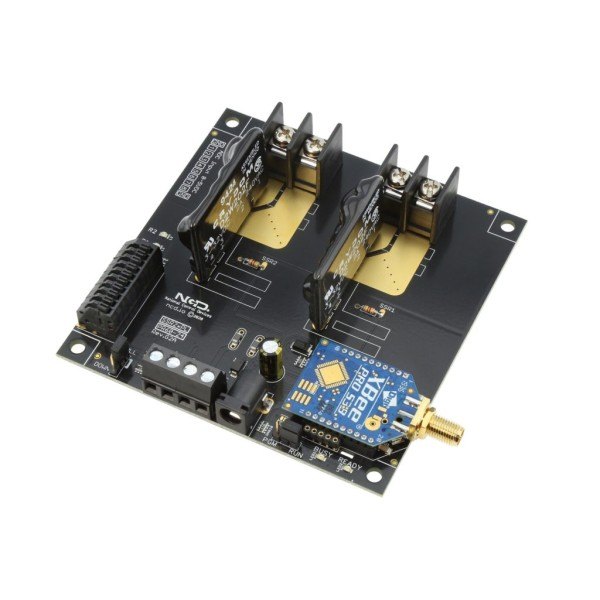

NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite - 무선 모듈과 안테나가 장착된 릴레이 컨트롤러 기판
무선 모듈과 안테나가 장착된 릴레이 컨트롤러 기판

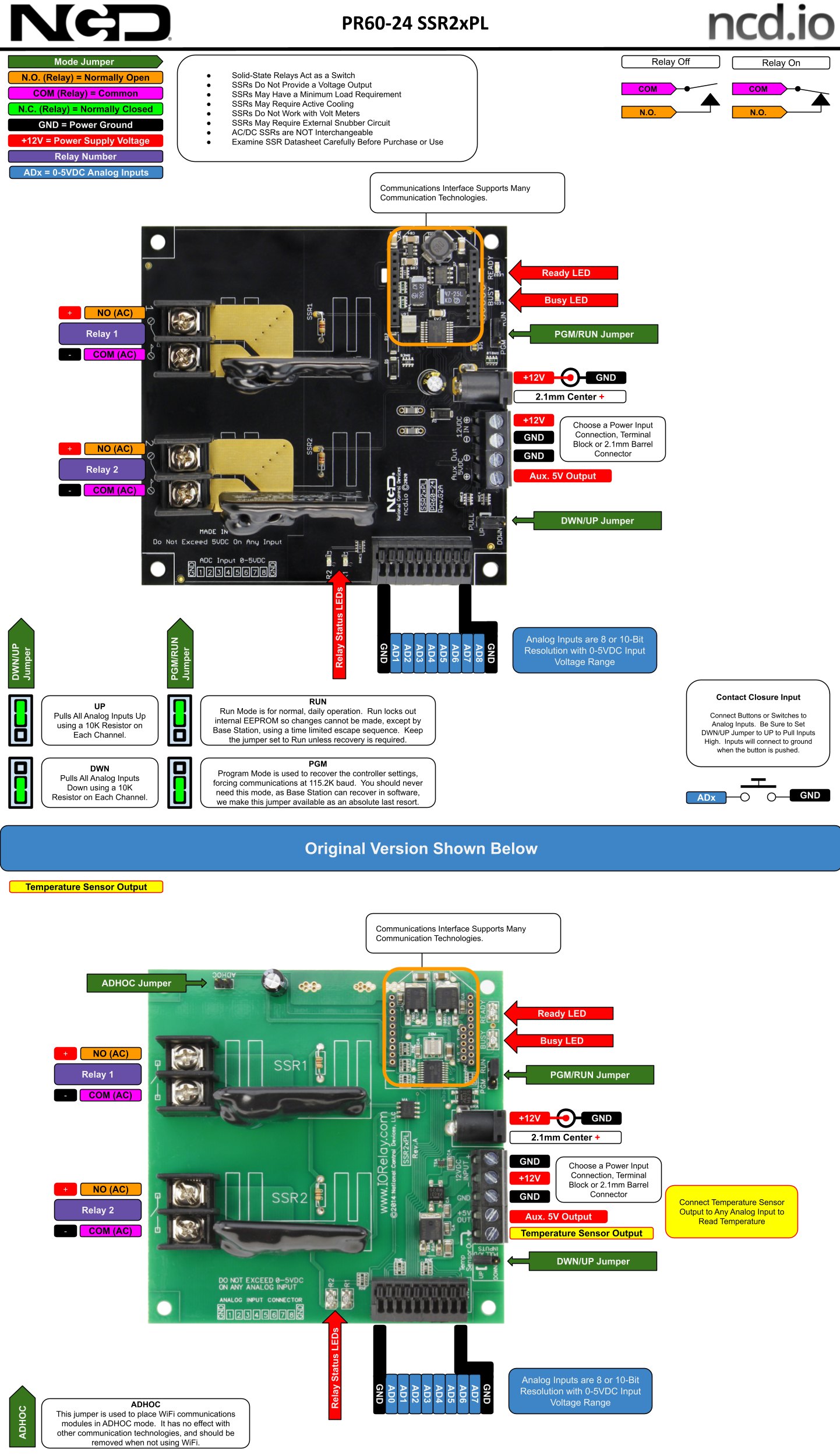

NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-24_SSR2xPL⁣ 사양표

항목사양
품번PR60-24_SSR2xPL
릴레이온보드 SPST 솔리드 스테이트 2개 (유형 A~H 중 선택)
접점 단자SSR마다 나사 단자 2개
턴온랜덤 또는 제로 크로스
ADC8채널, 0~5 VDC, 8/10비트
전원12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 공급기
타이머16개
명령켜기 · 끄기 · 펄스 · 토글
NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite - 무선 송수신 모듈이 장착된 릴레이 컨트롤러 기판
무선 송수신 모듈이 장착된 릴레이 컨트롤러 기판

활용 분야

PR60-24_SSR2xPL⁣ 적용 예

  • AC 또는 DC 부하 2개의 반복 스위칭
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 타이머로 정해진 시간만 켜지는 부하 회로

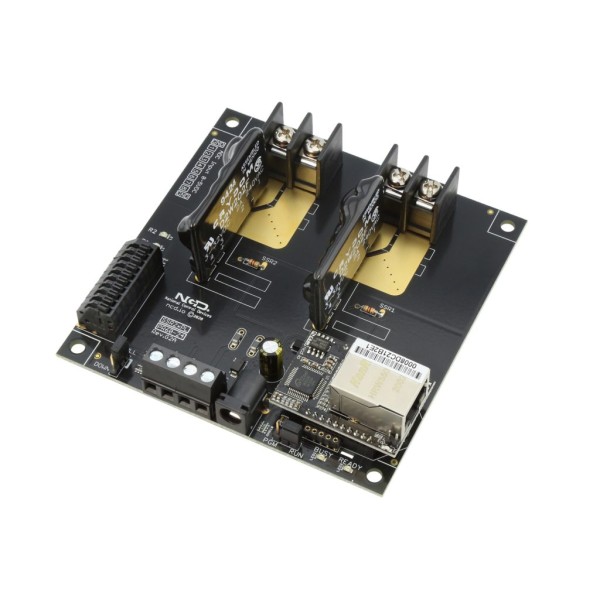

NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite - 이더넷 모듈이 장착된 릴레이 컨트롤러 기판
이더넷 모듈이 장착된 릴레이 컨트롤러 기판

제품 상세 이미지

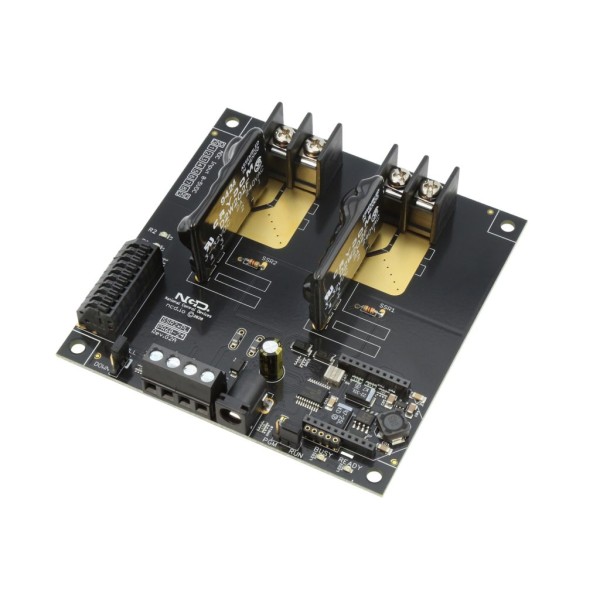

NCD 솔리드 스테이트 릴레이 컨트롤러 2 채널 + 8 채널 ADC ProXR Lite 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

PR60-24_SSR2xPL과⁣ 같은 계열 모델

관련 제품

2채널 SSR과⁣ 나란히 볼 제품
