SSR 4점으로⁣ 부하를 접점 없이 개폐

NCD PR60-23_SSR4xPL 솔리드 스테이트 릴레이 컨트롤러⁣ 품번 : PR60-23_SSR4xPL⁣ 릴레이 : 온보드 SPST 솔리드 스테이트 4개⁣ ADC : 8채널, 0~5 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-23_SSR4xPL은 온보드 SPST 솔리드 스테이트 릴레이(SSR)를 4개 갖춘 ProXR Lite 릴레이 컨트롤러입니다. SSR은 기본 포함되지 않으며 주문 때 유형을 고릅니다.

12 VDC로 동작하며 센서와 스위치는 8채널 ADC 입력으로 읽습니다. (주)테솔이 국내에 공식 공급합니다.

SSR 4채널

SPST

유형 A~H

부하에 맞춰 선택

8채널 ADC

0~5 VDC

16개

릴레이 타이머

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

SSR 정격표

PR60-23_SSR4xPL에⁣ 맞는 SSR 유형

유형주문 SKU정격(부하)
APR60-23_SSR4xPL_D2W202F2 A (저항성 AC)
BPR60-23_SSR4xPL_CX240D55 A (저항성 AC)
CPR60-23_SSR4xPL_CX240D5R5 A (유도성 AC)
DPR60-23_SSR4xPL_PF240D25R25 A (유도성 AC)
EPR60-23_SSR4xPL_PF480D2525 A (저항성 AC)
FPR60-23_SSR4xPL_MPDCD33 A (DC)
GPR60-23_SSR4xPL_CMX60D2020 A (DC)
HPR60-23_SSR4xPL_CMX60D1010 A (DC)

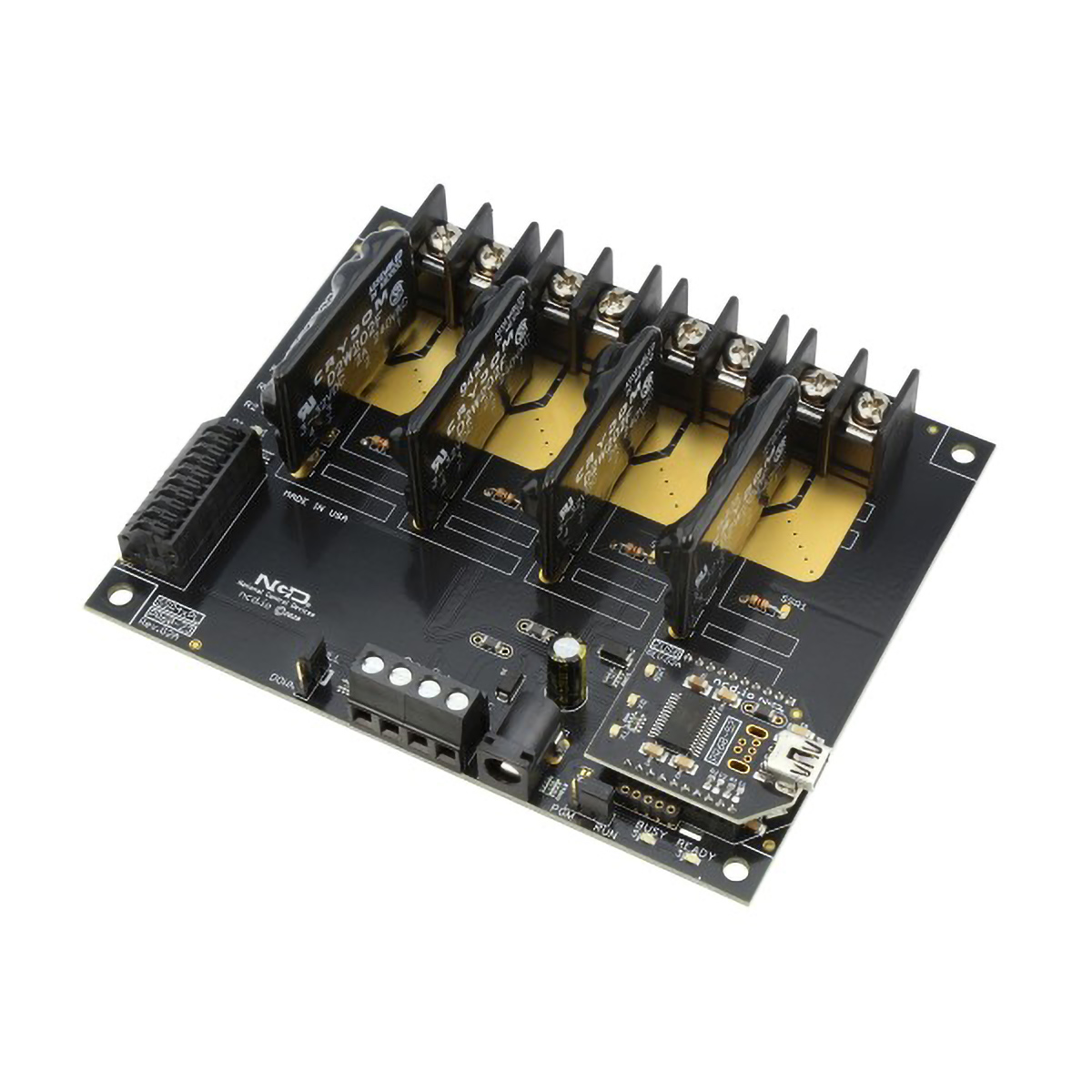

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - USB 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판
USB 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판

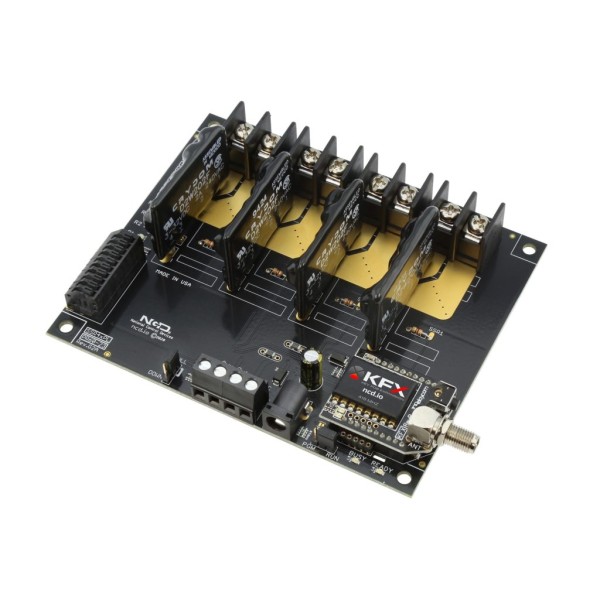

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - 무선 송수신 모듈이 장착된 솔리드 스테이트 릴레이 기판
무선 송수신 모듈이 장착된 솔리드 스테이트 릴레이 기판

사용 방법

PR60-23_SSR4xPL⁣ 연결 확인 순서

PR60-23_SSR4xPL은 ProXR 명령 세트로 제어하며, Base Station으로 먼저 개폐를 시험합니다.

PR60-23_SSR4xPL에 USB 모듈을 끼우고 전원을 넣은 뒤 PC에 연결합니다. USB 모듈은 USB 포트에서 전원을 받으며, 가상 COM 포트가 나타나지 않을 때 FTDI USB 드라이버를 설치합니다.

그다음 Base Station(ncd.io/start)에서 COM 포트를 고르고 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity를 지정합니다. 제어 화면에서 릴레이가 켜지고 꺼지면 연결이 끝난 것입니다.

명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1을 8비트로 읽기

명령은 16진수 원시 바이트로 보내야 하므로 바이너리 전송이 되는 프로그램을 사용하세요.

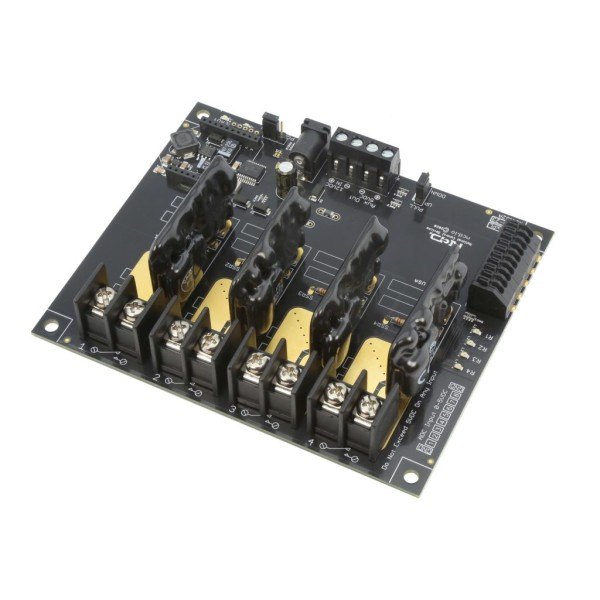

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - 솔리드 스테이트 릴레이와 단자대가 보이는 기판 후면
솔리드 스테이트 릴레이와 단자대가 보이는 기판 후면

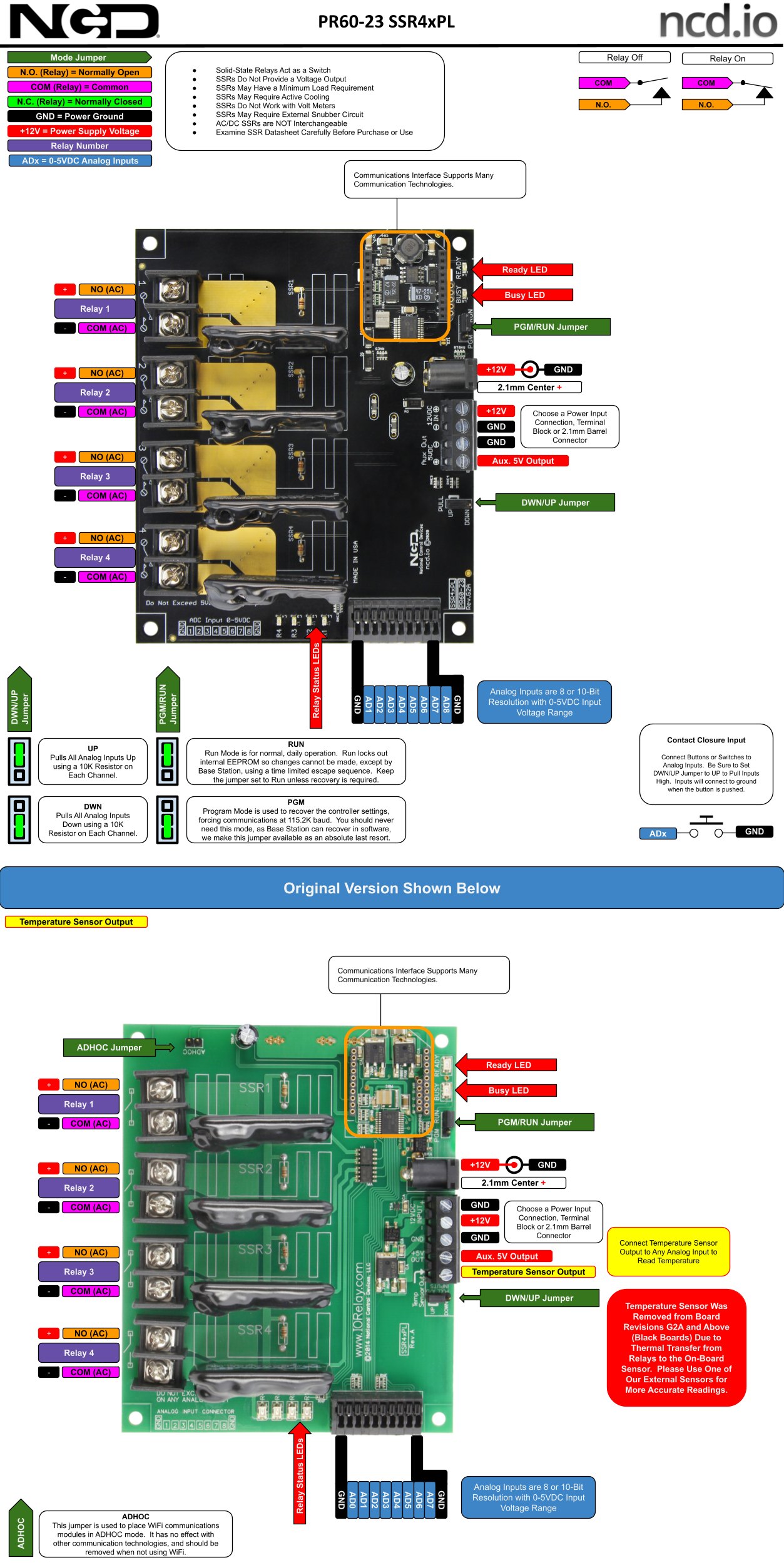

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

PR60-23_SSR4xPL⁣ 주요 사양

항목사양
품번PR60-23_SSR4xPL
릴레이온보드 SPST 솔리드 스테이트 4개
SSR 유형A~H 중 선택
ADC8채널, 0~5 VDC
전원12 VDC
타이머백그라운드 16개
통신 모듈USB · RS-232 · 이더넷 · WiFi · Bluetooth 등 별도 선택

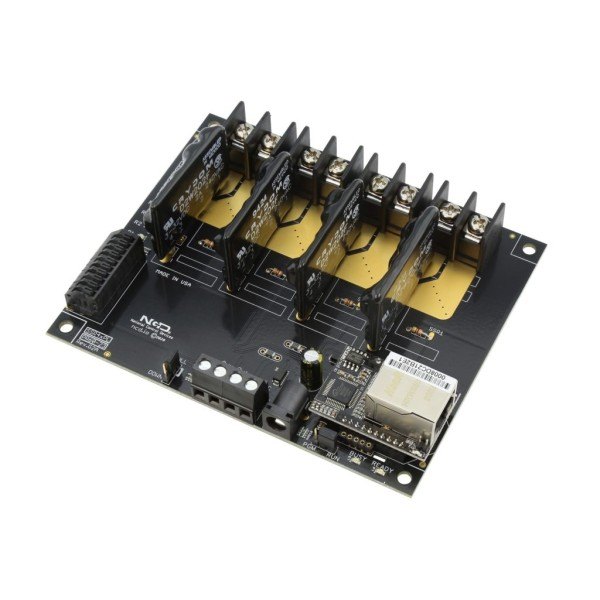

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - 이더넷 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판
이더넷 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판

활용 분야

PR60-23_SSR4xPL⁣ 적용 예

  • AC 또는 DC 부하 4개의 반복 스위칭
  • 외부 스위치 입력으로 릴레이 켜기·끄기·토글
  • 0~5 VDC 센서 값 8채널 수집

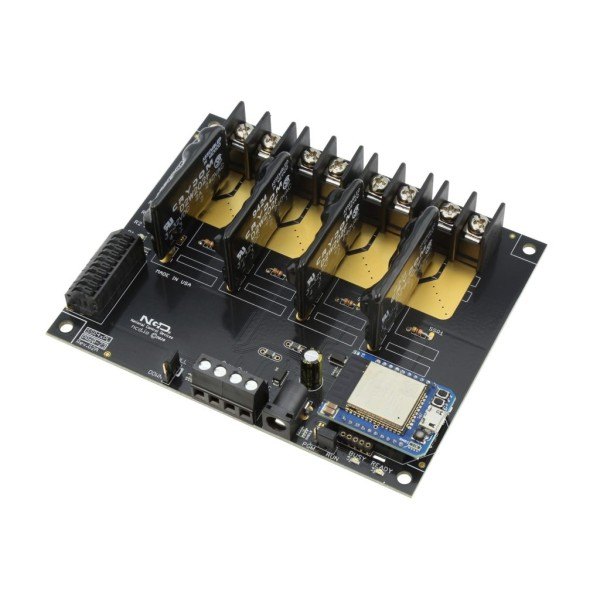

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite - Wi-Fi 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판
Wi-Fi 모듈이 장착된 4채널 솔리드 스테이트 릴레이 기판

제품 상세 이미지

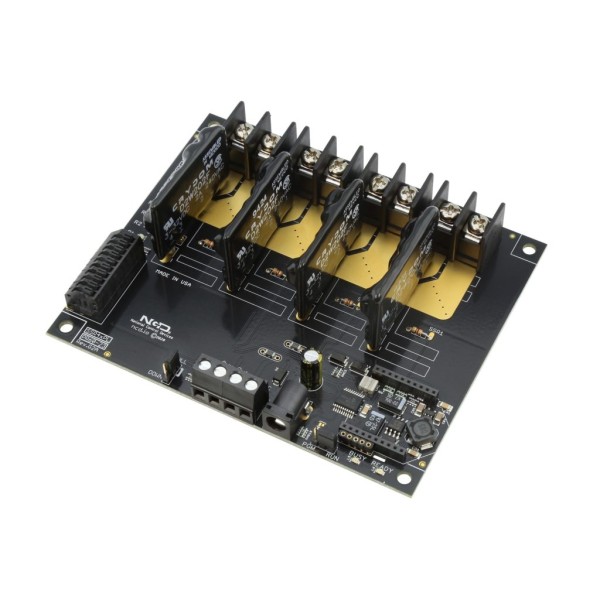

NCD 솔리드 스테이트 릴레이 컨트롤러 4 채널 + 8 채널 ADC ProXR Lite 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

PR60-23_SSR4xPL과⁣ 같은 계열 모델

관련 제품

4채널 SSR과⁣ 함께 볼 제품
